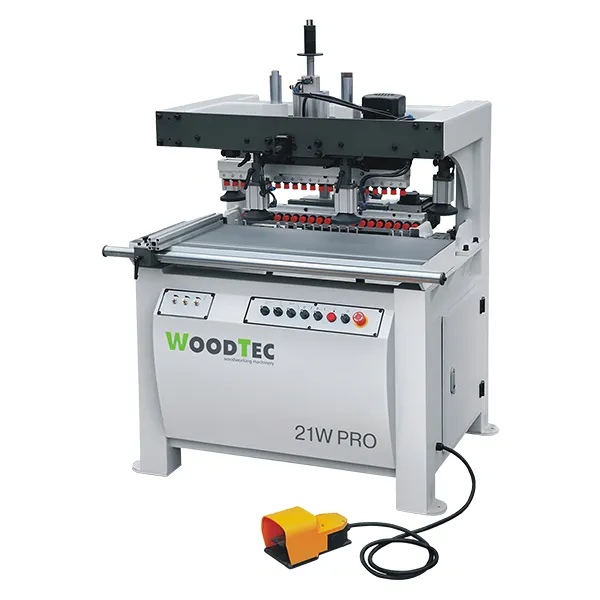

Описание станка сверлильно-присадочного WoodTec 21W PRO
Сверление сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок, мебельных фасадов, мебельных щитов на малых, средних и крупных предприятиях по производству корпусной мебели. Присадка под эксцентриковую стяжку за одну установку детали на станок. Значительно снижает время на обработку деталей и повышает производительность труда практически в два раза, в сравнении...
Описание станка сверлильно-присадочного WoodTec 21W PRO
Сверление сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок, мебельных фасадов, мебельных щитов на малых, средних и крупных предприятиях по производству корпусной мебели. Присадка под эксцентриковую стяжку за одну установку детали на станок. Значительно снижает время на обработку деталей и повышает производительность труда практически в два раза, в сравнении с присадочными станками с 21 шпинделем.

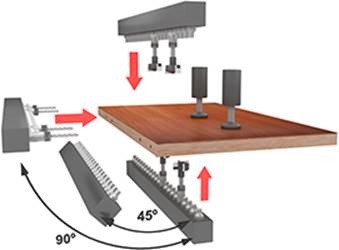

Схема обработки
Отличительные особенности
Пневматическая регулировка угла наклона многошпиндельного агрегата.
Возможность сверления в пласть и торец деталей, сверление под углом.
Прижим детали двумя пневматическими цилиндрами.
Автоматическое управление рабочими операциями (старт-педаль).
Передвижные боковые упоры.
Линейка 1,8 м с откидным упором (2 шт.).
Возможность сверления под петли.
2 сверлильный головы.
Конструктивные особенности
Два сверлильных модуля имеют 21 шпиндель с шагом 32 мм, способны сверлить вертикально, горизонтально и под углом, одновременно, либо последовательно. Подъем, опускание поворотного модуля и фиксация заготовки – пневматическое. Второй модуль: вертикальный, не поворотный, верхний.
Краткие характеристики
- Количество шпинделей, шт. 2 х 21
- Межцентровое расстояние шпинделей, мм 32
- Межцентровое расстояние между первым и последним шпинделем, мм 640
- Наклон многошпиндельной головки, °0 – 90
- Макс. глубина сверления, мм 80
- Потребляемая эл. мощность, кВт 2 х 1,5
- Давление пневматической системы, Бар6 – 8
- Длина, мм 1300
- Ширина, мм 1100
- Высота, мм 1650
- Вес, кг 510
