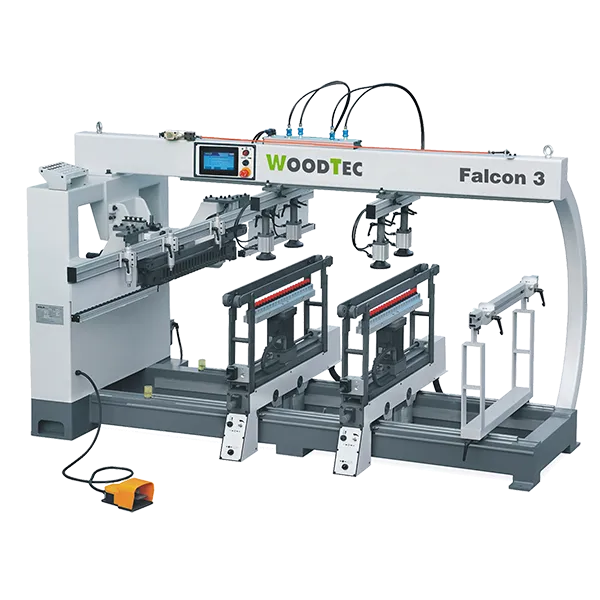

Станок сверлильно-присадочный WoodTec Falcon 3

Артикул: 00-00013380
(0)
Не указана цена за 1
В пути
Благовещенск в пути
Владивосток в пути
Комсомольск-на-Амуре в пути
Хабаровск в пути
Южно-Сахалинск в пути
Способы оплаты
Основные характеристики
Производитель

Описание сверлильно-присадочного станка WoodTec Falcon 3

WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме.

Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.


Схема обработки

Схема обработки 1.jpg

Отличительные особенности

  • Высокая жесткость станины;
  • Мощные надежные привода;
  • Промышленный пульт управления с ЖК-дисплеем;
  • Безупречное качество и точность обработки;
  • Фиксация сверлильных групп осуществляется с помощью пневматики;
  • Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
  • Возможность поворота сверлильной группы на 90 градусов;
  • Станок прост в обслуживании и переналадке.

Конструктивные особенности

Конструктивные особенности 1.jpg
Пульт управления. Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка.

Конструктивные особенности 2.jpg

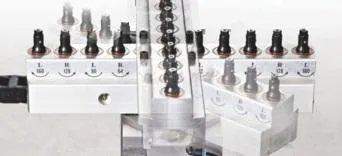

Сверлильные суппорты. Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90°.


Конструктивные особенности 3.jpg

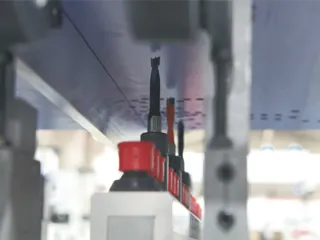

Вертикальная сверлильная голова.


Конструктивные особенности 4.jpg

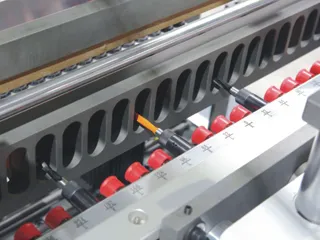

Горизонтальная сверлильная голова.


Конструктивные особенности 5.jpg

Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.


Конструктивные особенности 6.jpg

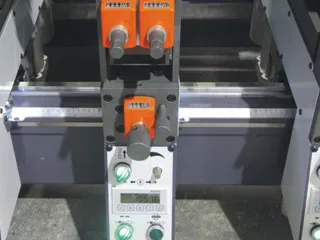

Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.


Конструктивные особенности 7.png

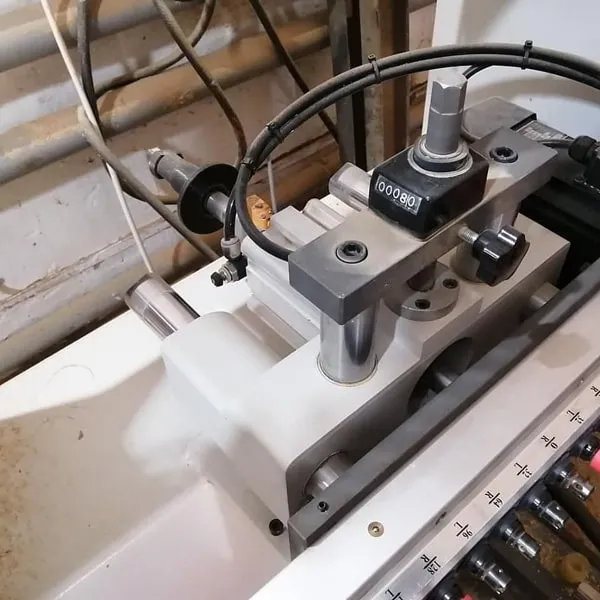

Регулировка глубины сверления в торец. Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.


Конструктивные особенности 8.jpg

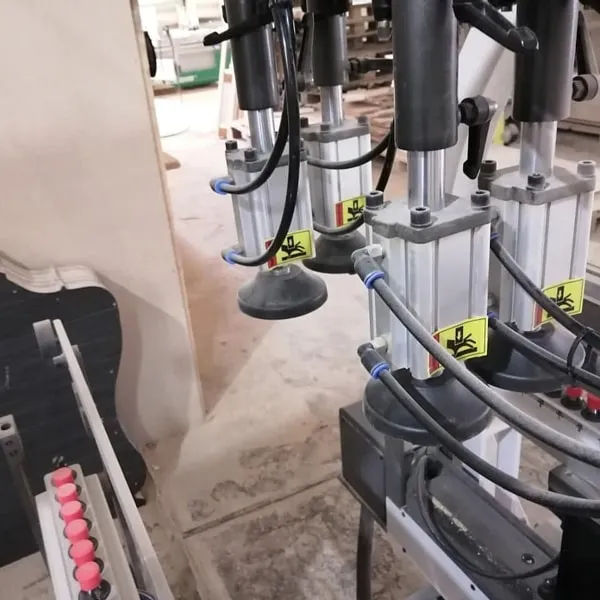

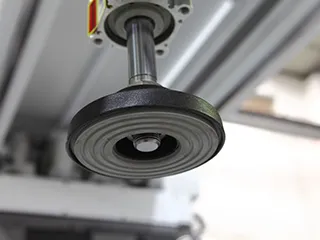

Система фиксации заготовок. Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.


Конструктивные особенности 9.jpg

Блок подготовки воздуха. Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.


Краткие характеристики

Расстояние между сверлильными шпинделями в группе, мм 32
Количество сверлильных головок в вертикальной группе, шт. 2
Макс. расстояние между сверлильными шпинделями в группе, мм. 640
Количество сверлильных головок в каждой горизонтальной группе, шт. 1
Частота вращения, об/мин 2800
Максимальная глубина вертикального сверления, мм 60
Максимальная глубина горизонтального сверления, мм 40
Максимальная толщина заготовки, мм 78
Максимальные размеры обрабатываемой зоны, мм 1850 x 640
Частота тока, Гц 50
Напряжение, В 380
Установленная мощность, кВт 4,5
Рабочее давление в пневмосистеме, МПа 0,6

Габаритные размеры:

Длина, мм 2750
Ширина, мм 2500
Высота, мм 1550
Вес, кг 700
