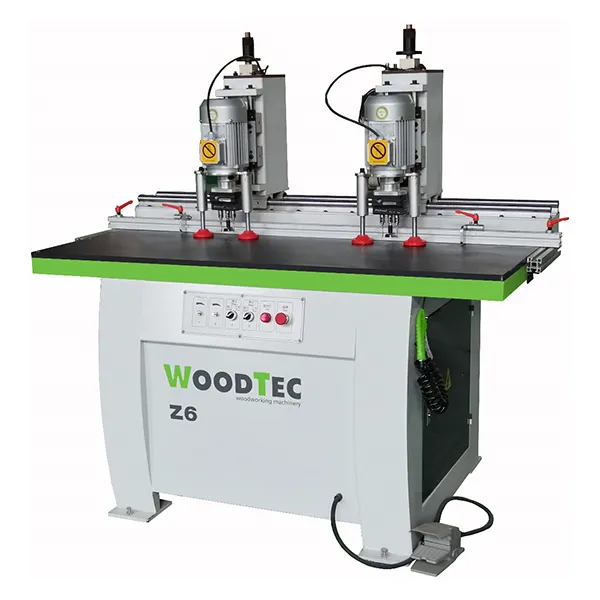

Станок сверлильно-присадочный под петли WoodTec Z6

Описание станка сверлильно-присадочного под петли WoodTec Z6

Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.

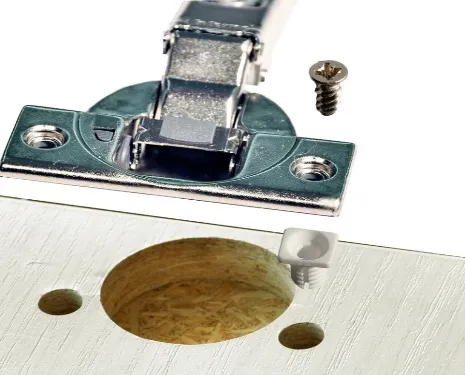

Схема обработки

Отличительные особенности

• Прижим детали четырьмя пневматическими цилиндрами;
• Автоматическое управление рабочими операциями (старт-педаль);
• Боковые линейки (2 шт.);
• Линейка с 2-мя откидными упорами;
• Пистолет для обдувки станка;
• Перемещение сверлильной группы по направляющим D 25 мм.

Конструктивные особенности

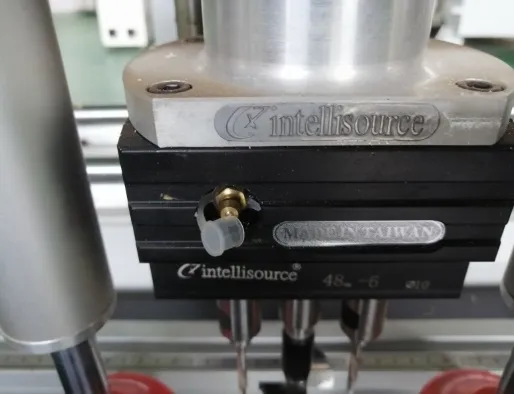

Сверлильная голова. 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.

Засверливание отверстий происходит одновременно с операцией фрезерования.

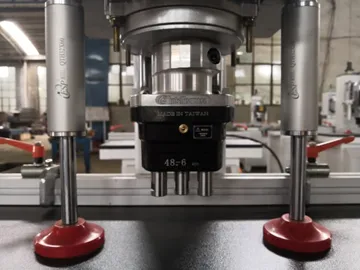

Пневмоприжимы. Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины.

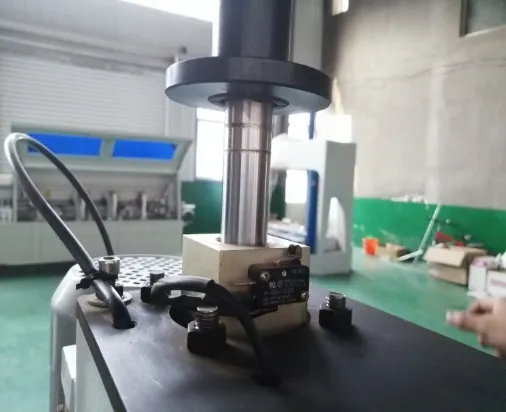

Регулировка глубины сверления. Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

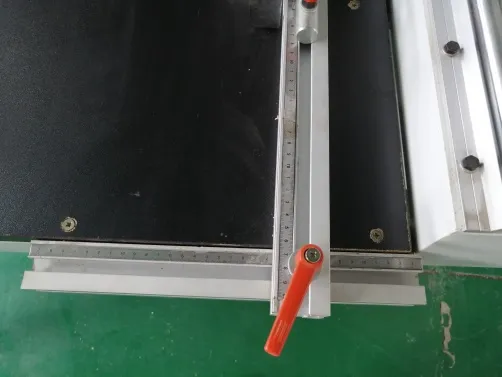

Комплект базирующих линеек. Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

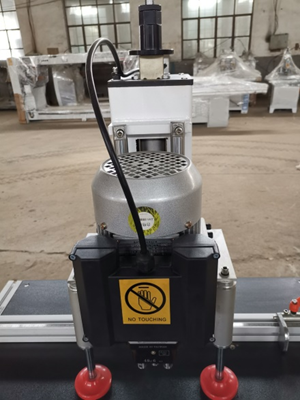

Электродвигатель. Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

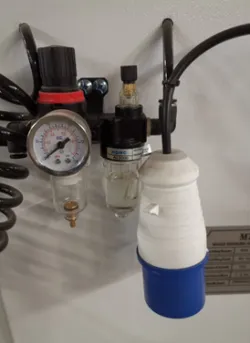

Подготовка сжатого воздуха. Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

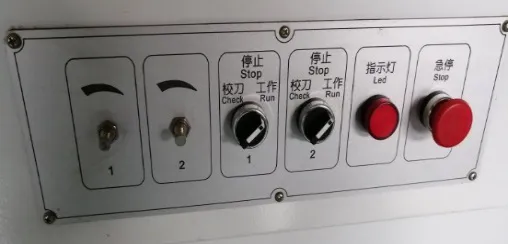

Пульт управления. Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

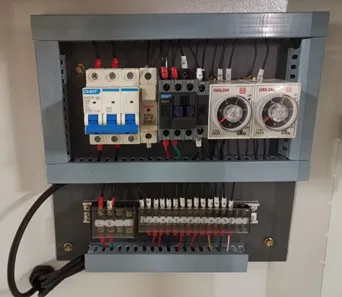

Электрошкаф. Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

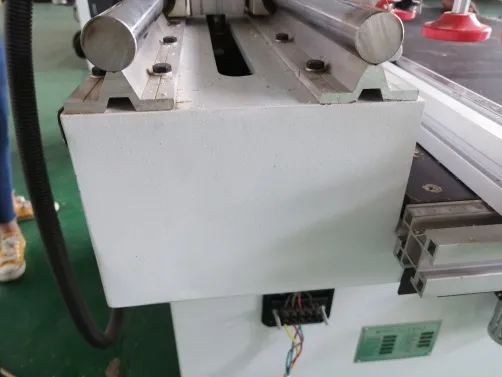

Прецизионные направляющие. Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.

Линейка на станине станка. Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.

Краткие характеристики
