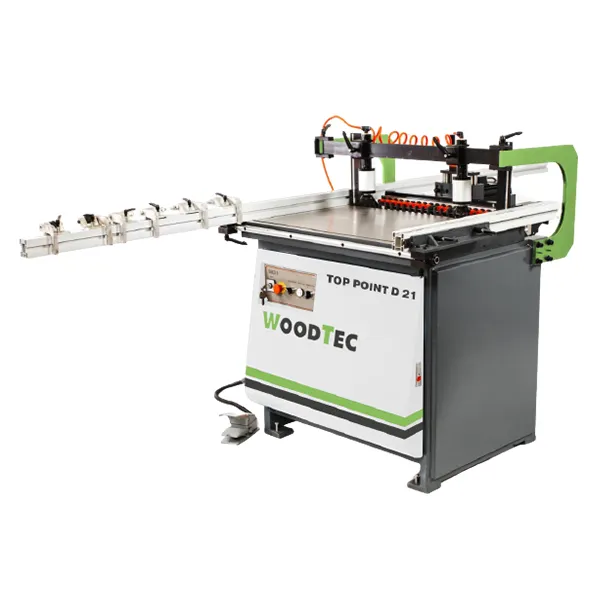

Станок сверлильно-присадочный WoodTec TOP POINT D 21

Описание сверлильно-присадочного станка WoodTec TOP POINT D 21

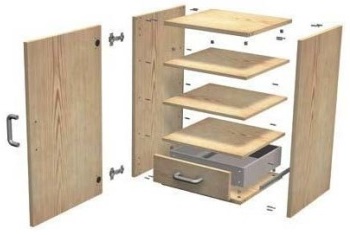

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

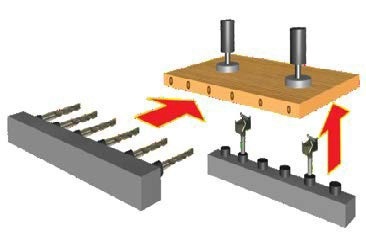

Схема обработки

Конструктивные особенности

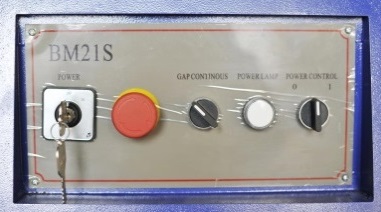

Панель управления. Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

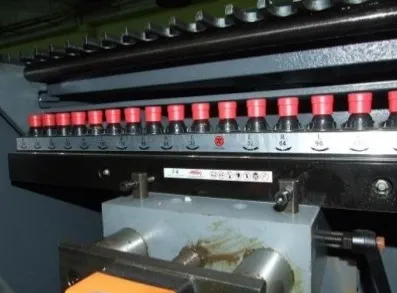

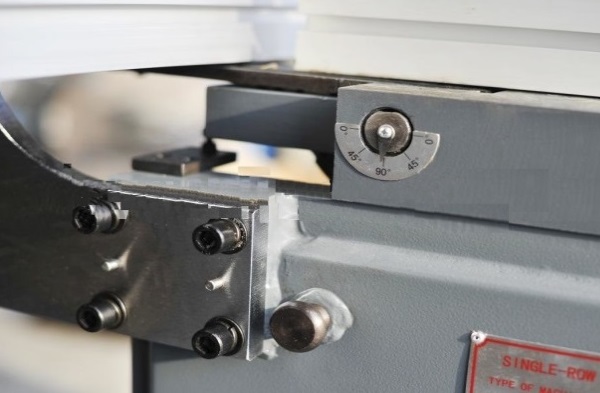

Сверлильная группа. Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.

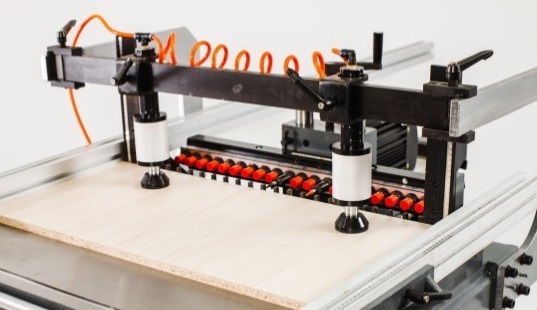

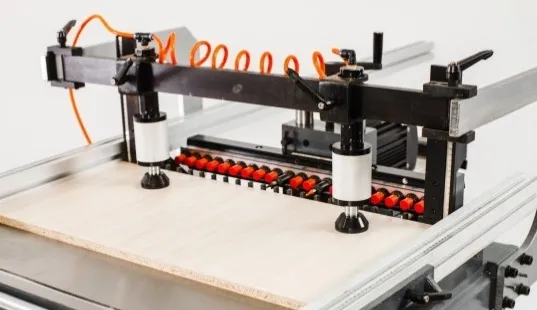

Пневмоприжимы. Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

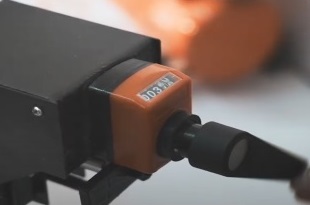

Система регулировки глубины сверления. Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.

Блок подготовки воздуха.

• Создает минимальные потери давления.
• Легкая замена фильтрующего элемента.
• Автоматический отвод конденсата.
• Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

Краткие характеристики
