Описание станка сверлильно-присадочного WoodTec Z3
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Отличительные особенности
- Прижим детали двумя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка.
Схема обработки:
Схема обработки...
Описание станка сверлильно-присадочного WoodTec Z3
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Отличительные особенности
- Прижим детали двумя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка.
Схема обработки:
Схема обработки изделия:
Схема сборки готового изделия
Конструктивные особенности
Сверлильная голова. 3-х шпиндельная головка 48х6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
Пневмоприжимы. Два пневматических прижима для быстрого фиксирования заготовки различной толщины.

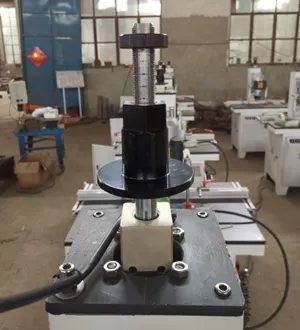

Регулировка глубины сверления. Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

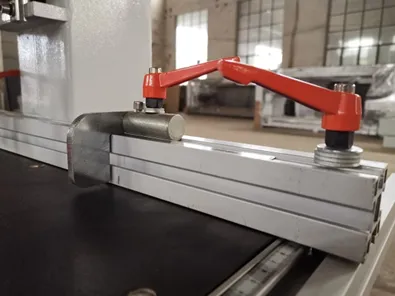

Комплект базирующих линеек. Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.

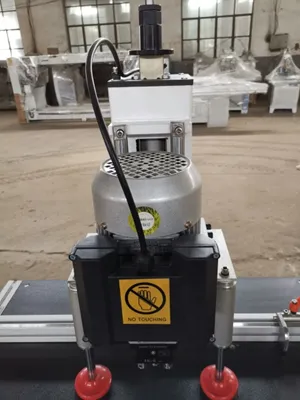

Электродвигатель. Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

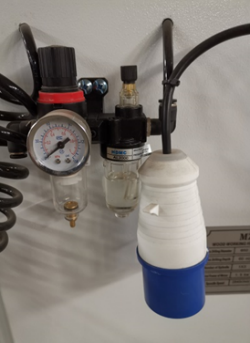

Подготовка сжатого воздуха. Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.
Пульт управления. Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

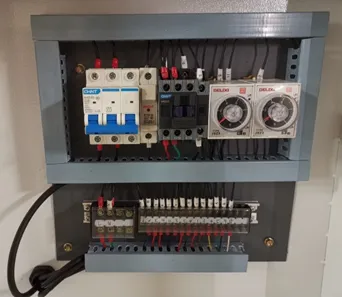

Электрошкаф. Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.
Параметры:
Количество сверлильных групп, шт.: 1
Максимальный диаметр сверления, мм: 35
Максимальная глубина сверления, мм: 60
Частота оборотов шпинделя, об/мин: 2800
Мощность электродвигателя, кВт: 1,5
Давление воздуха, МПа: 0,6 – 0,8
Габаритные размеры:
Длина, мм: 800
Ширина, мм: 750
Высота, мм: 1600
Вес, кг: 150
