Автоматический сверлильно-присадочный станок с ЧПУ WoodTec HSM 1230 H2

Описание автоматического сверлильно-присадочного станка с ЧПУ WoodTec HSM 1230 H2

WoodTec HSM 1230 H2 – надежный и производительный сверлильно-присадочный станок с ЧПУ с двумя сверлильно-присадочными группами, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.

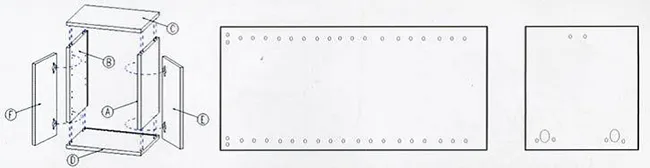

Схема обработки

Отличительные особенности

• Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки.
• Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.

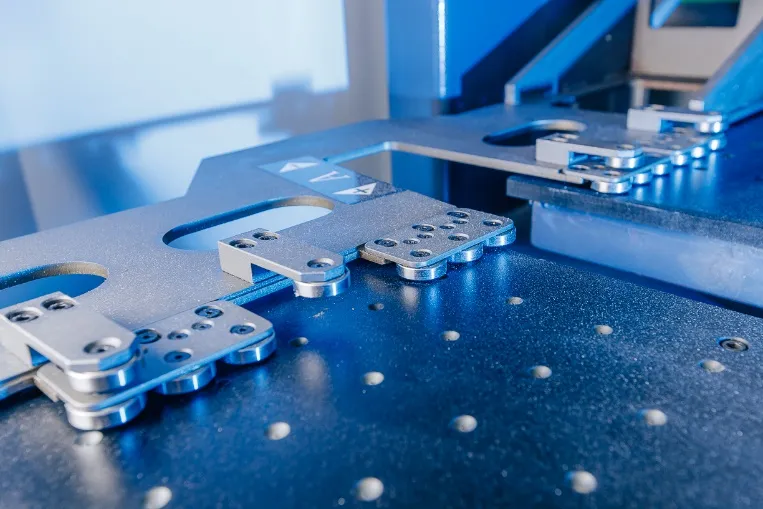

• Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.
• Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
• Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).
• Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы на поперечный транспортер, который выводит заготовку из зоны обработки. Транспортер оснащен лазерными датчиками позиционирования, которые не позволяют заготовке упасть с транспортера.

Конструктивные особенности

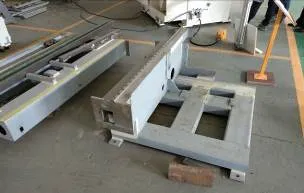

Станина станка состоит из двух частей. Основание станины цельносварное, выполнено из толстостенных прямоугольных труб. В сочетании с компактными размерами, только основание станка имеет массу порядка 1500 кг, что обеспечивает отличный уровень жесткости и виброустойчивости.

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

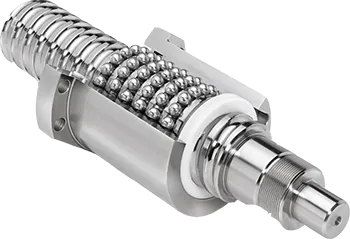

Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 60-130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

Изготовлена ведущим мировым производителем сверлильного оборудования и комплектующих.

Конфигурация сверлильной головы:

• 12 вертикальных шпинделей + 7 снизу
• 8 горизонтальных шпинделей (2 + 2 по X и 2 + 2 по Y)
• Два фрезерных узла

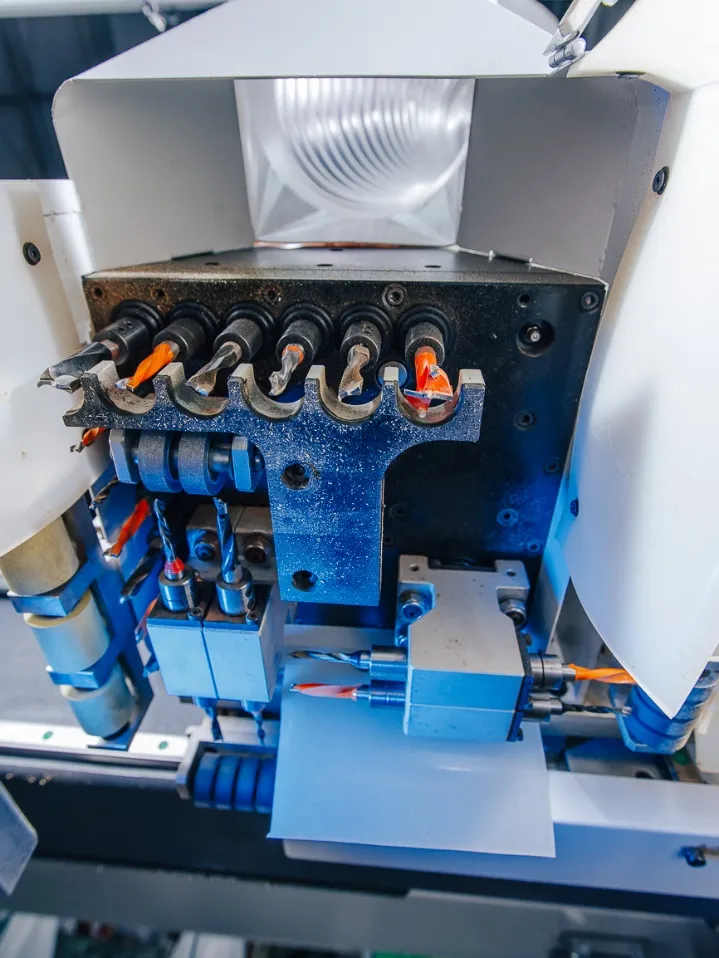

Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.

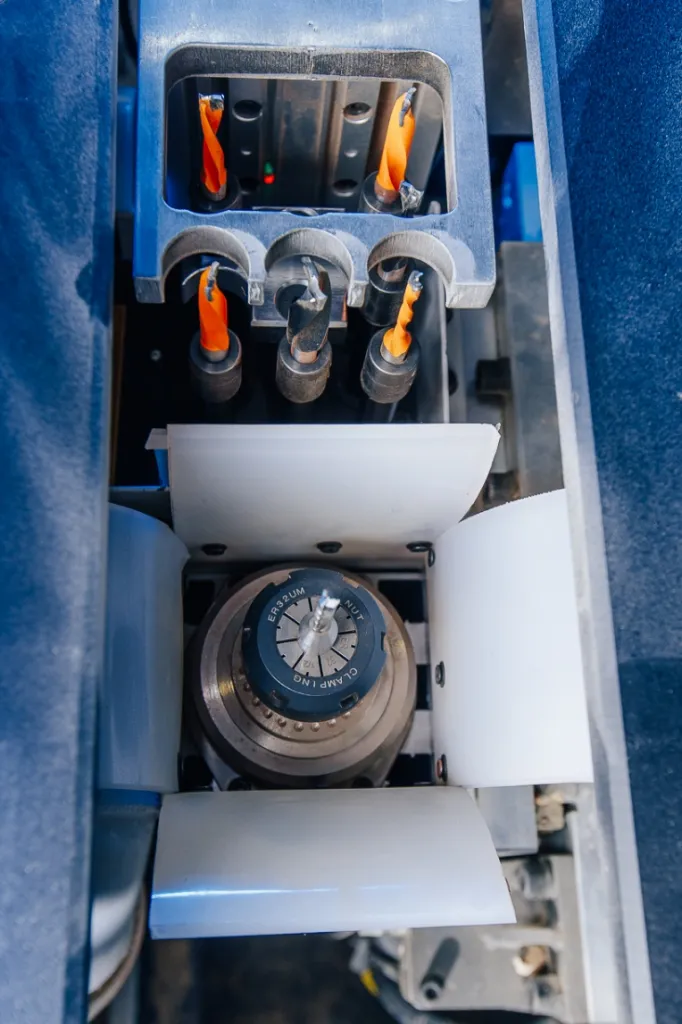

Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

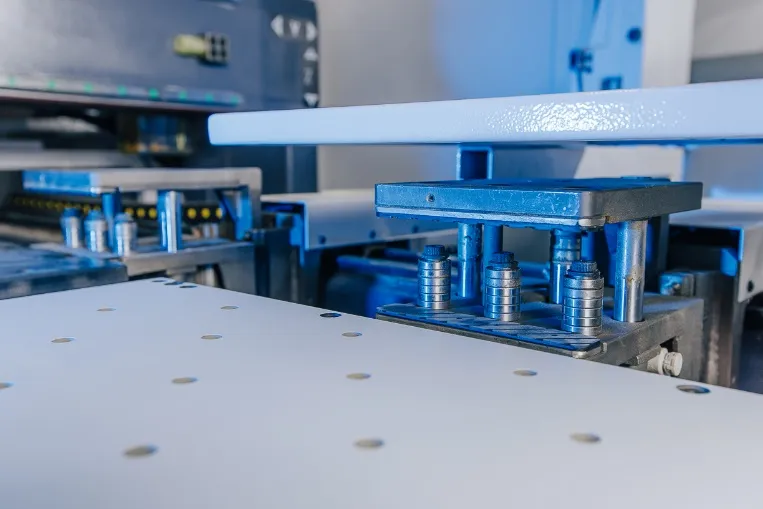

Два автоматических цанговых зажима позволят надежно зафиксировать заготовку и перемещать в процессе обработки.

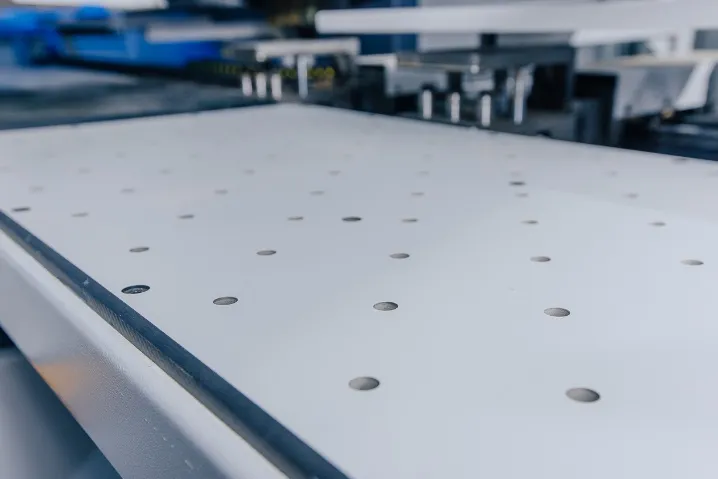

Стол на подаче заготовок оснащен воздушной подушкой, что позволяет избежать сколов и царапин при ее перемещении.

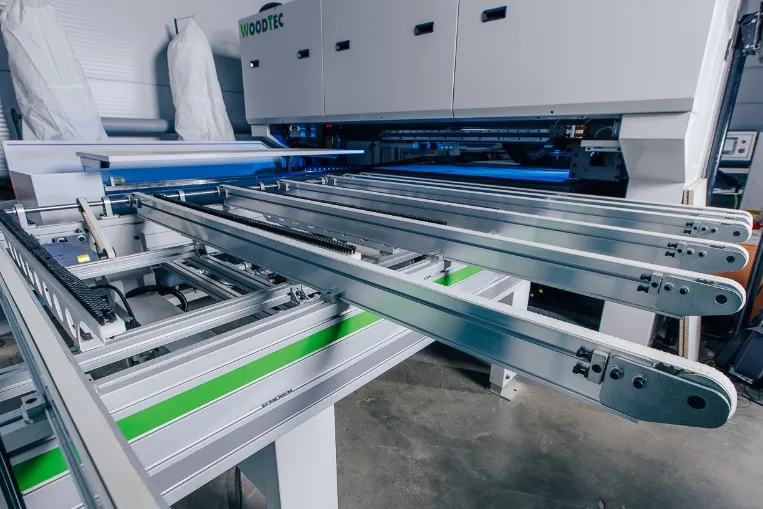

Поперечный многоленточный транспортер выводит заготовку из зоны обработки в буферную зону, чтобы не мешать обработке следующей детали. На фото виден конструктив транспортера, датчик и сопло подачи сжатого воздуха для его автоматической очистки от пыли. Когда заготовка находится над датчиком – транспортер останавливается.

Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.

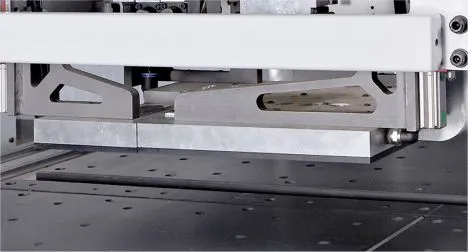

Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом. Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании деталей.

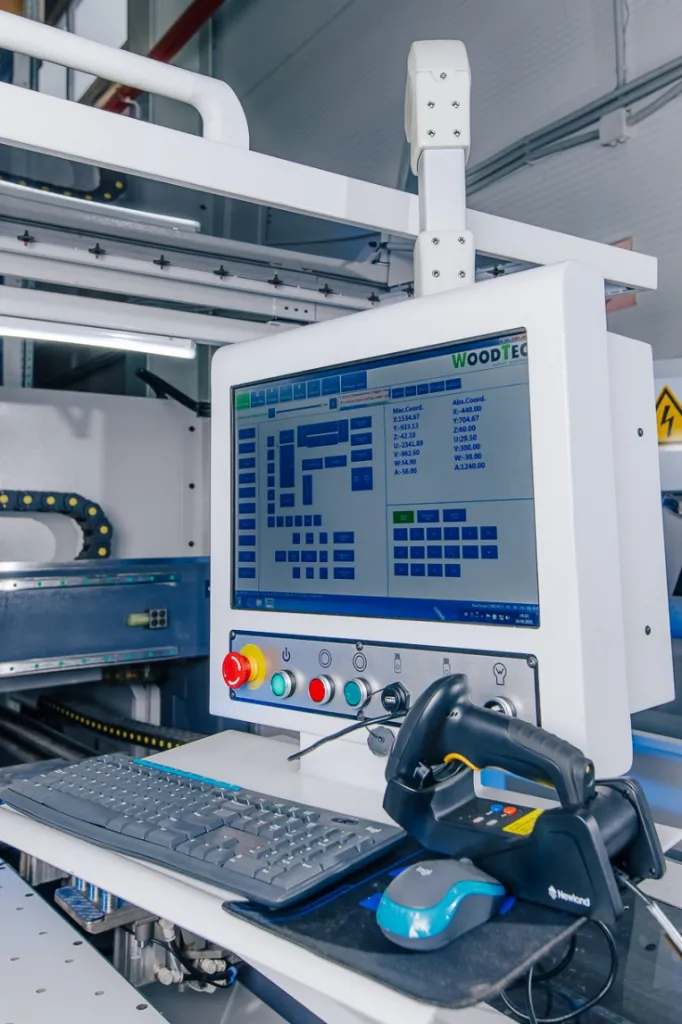

Пульт управления CAD/CAM, с возможностью считывания штрих кодов. Многозадачная операционная система Windows. Станок интегрируется с отечественными СAD программами (БАЗИС, К3, bCAD).

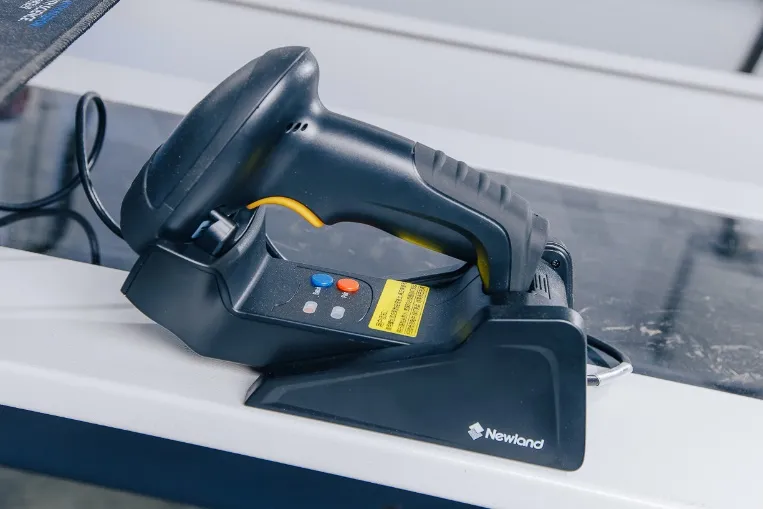

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.

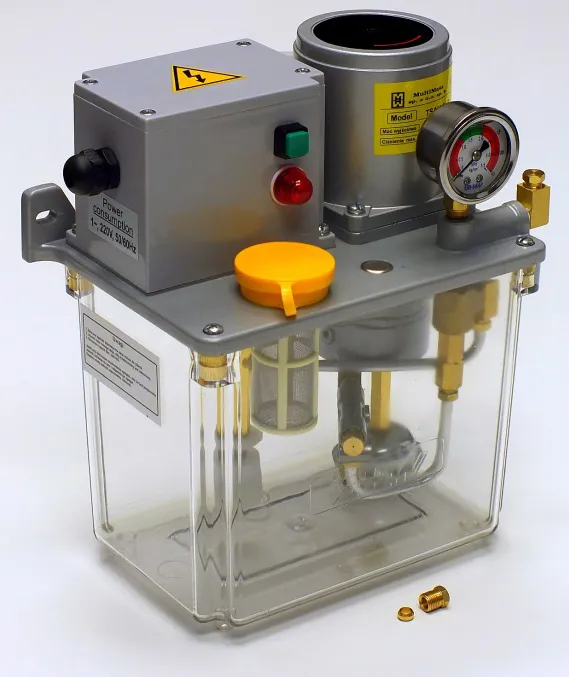

Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.

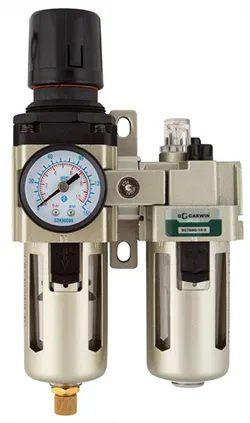

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

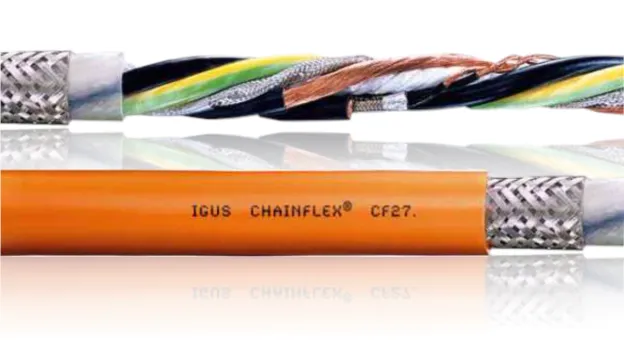

Igus являются ведущим в мире производителем высокопрочных полимеров, которые не нуждаются в смазке, свободны от частого и дорогостоящего сервисного обслуживания и имеют большие сроки службы.

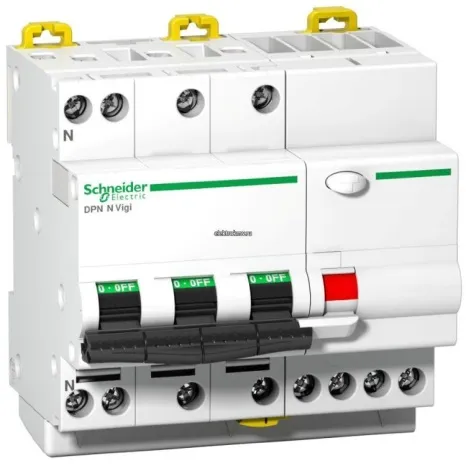

Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией.

Краткие характеристики

Фрезерный узел (два шпинделя):

Габаритные размеры (в упаковке):
