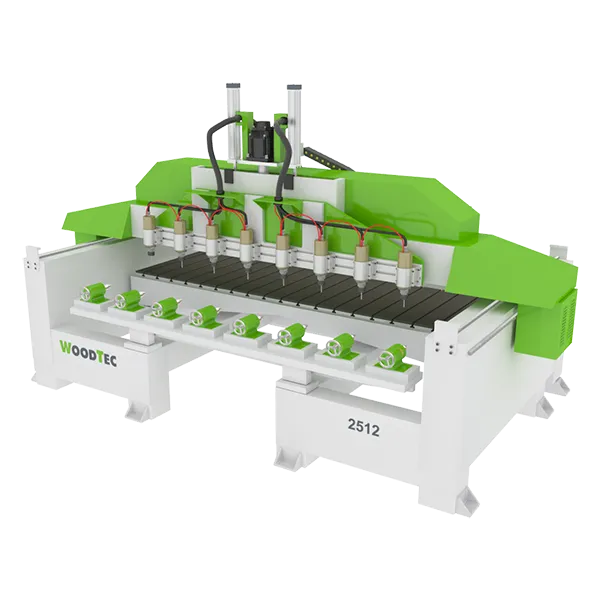

Станок фрезерно-гравировальный с ЧПУ WoodTec T-2512x8

Назначение фрезерно-гравировального станка с ЧПУ WoodTec T-2512x8

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

Схема обработки

Получаемые изделия

Конструктивные особенности

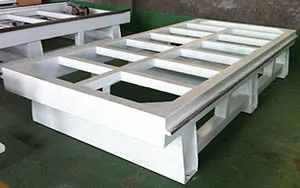

Цельносварная станина. Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

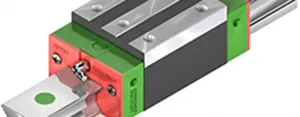

Высокоточные линейные направляющие повышенной жесткости. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

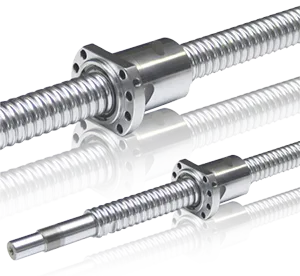

Высокопрецизионные шариковинтовые пары. За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

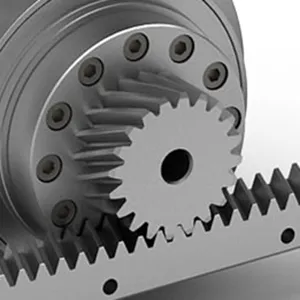

Косозубая рейка по осям X и Y. Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

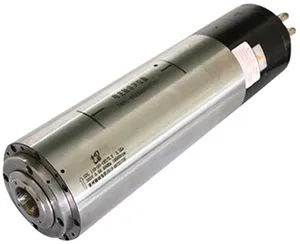

Промышленные электрошпинделя 2,2 квт – 24 000 об/мин. «HQD» 8 шт. (Китай). В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

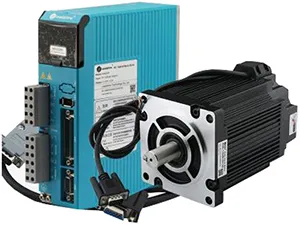

Шаговые двигатели с энкодерами (сервогибридные двигатели) Leadshine. В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

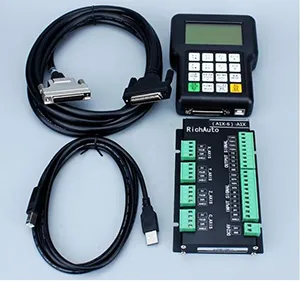

Пульт управления (RICH AUTO A18). Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер.

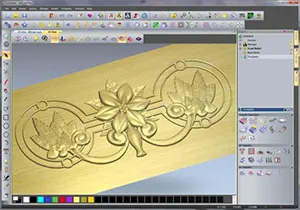

Программное обеспечение. Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.

Стандартная комплектация

Краткие характеристики

Габаритные размеры:
