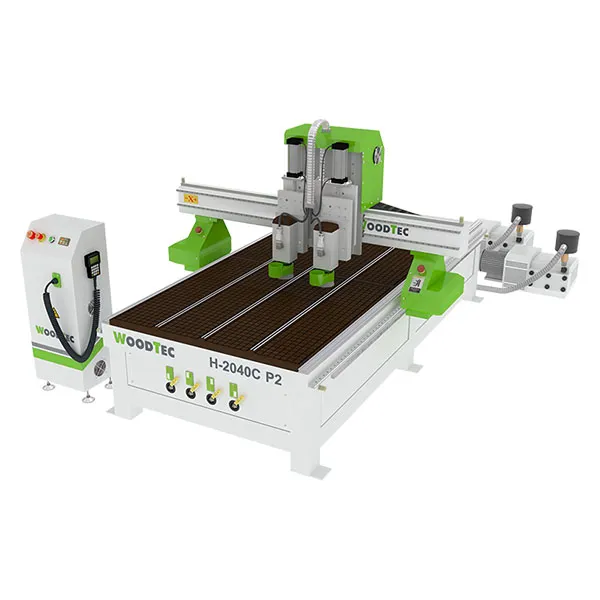

Станок фрезерно-гравировальный с ЧПУ WoodTec H-2040C P2

Артикул: 00-00012798
(0)
Не указана цена за 1
В пути
Благовещенск в пути
Владивосток в пути
Комсомольск-на-Амуре в пути
Хабаровск в пути
Южно-Сахалинск в пути
Способы оплаты
Основные характеристики
Производитель

Назначение фрезерно-гравировальный станок с ЧПУ WoodTec H-2040C P2


Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое. Отличительная особенность станка наличие 2 шпинделей, которые поочередно выполняют обработку разными фрезами. Данное решение подойдёт тем, кто производит обработку с частой сменой рабочего инструмента.

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.



Схема обработки




Комплектация


Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (воздушное охлаждение) 2 4,5 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 2
3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Rich Auto 1 A15 version

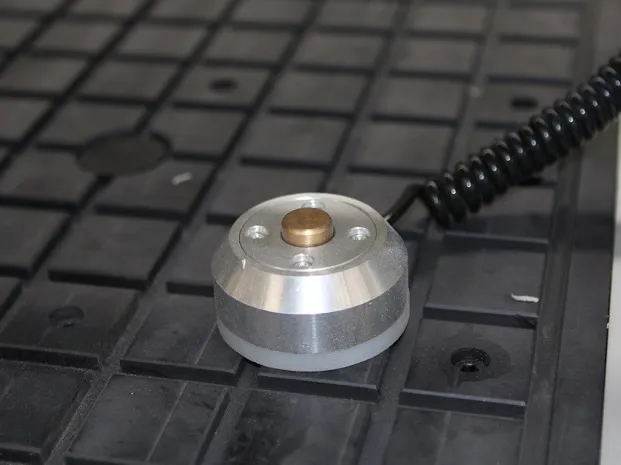

5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1
7 Сервогибридные электродвигатели осевого перемещения 4
8 Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) 3
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача  по оси  Z (комплект) 1
11 Пневмоцилиндр опускания/подъёма шпинделя 2

12 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
13 Набор цанг, фиксация гайкой (комплект) 1 ER32
14 Набор гаечных ключей для обслуживания станка 1
15 Струбцина для механического крепления деталей (комплект) 1
16 Ящик с ЗИП 1

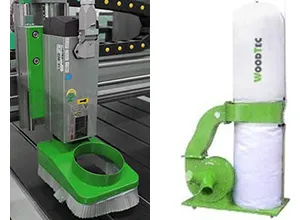

17 Аспирационный кожух на шпиндель. 1
18 Программное обеспечение 1 на русском языке
19 Руководство пользователя 1 на русском языке



Область применения


Гравировка:

  • Гравировка поверхностей из самых различных материалов

Мебельное производства:

  • Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров:

  • Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

  • Фигурные наличники на окна и двери с резьбой
  • Декоративные элементы для украшения деревянных домов и бань.
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

  • Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

  • Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

  • самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

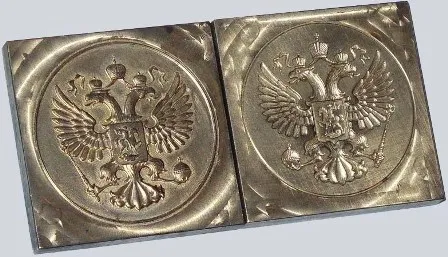

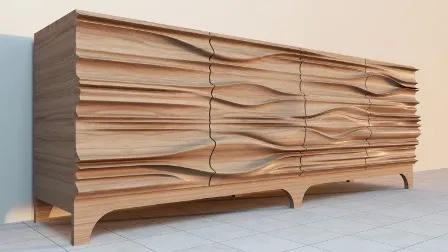

Получаемые изделия


image4.jpegWoodTec H-2040C P2 изделия 1.jpeg
WoodTec H-2040C P2 изделия 2.jpgWoodTec H-2040C P2 изделия 3.jpg
WoodTec H-2040C P2 изделия 4.jpgWoodTec H-2040C P2 изделия 5.jpg
WoodTec H-2040C P2 изделия 6.jpgWoodTec H-2040C P2 изделия 7.jpg
Изделие 6.jpg


Конструктивные особенности

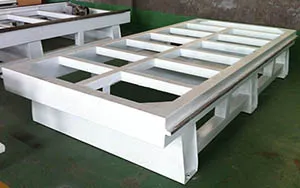

Цельносварная станина. Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

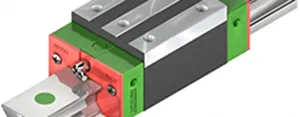

Высокоточные линейные направляющие повышенной жесткости. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

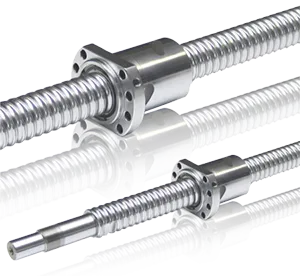

Высокопрецизионные шариковинтовые пары. За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

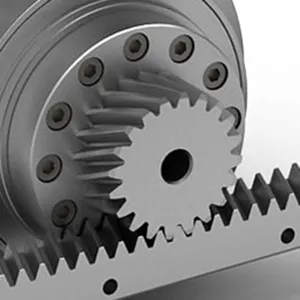

Косозубая рейка по осям X и Y. Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Промышленные электрошпинделя 2,2 квт – 24 000 об/мин. «HQD» 8 шт. (Китай). В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

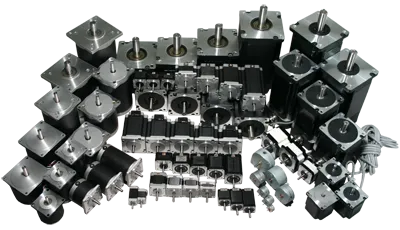

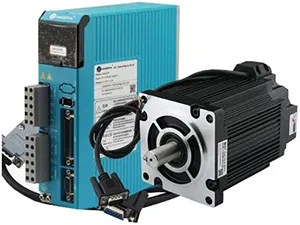

Шаговые двигатели с энкодерами (сервогибридные двигатели) Leadshine. В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

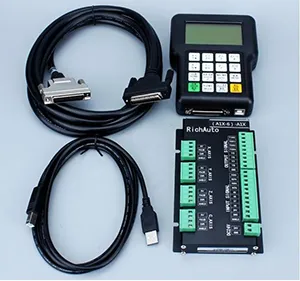

Пульт управления (RICH AUTO A18). Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер.

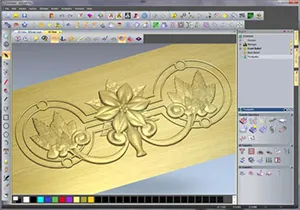

Программное обеспечение. Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.

Накладной рабочий стол с «Т» – пазами. Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» – пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.



Краткие характеристики


Размеры зоны обработки X и Y, наибольшие, мм 2070 х 4000
Перемещение шпинделя по оси Z, мм 200
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами
Тип электродвигателей перемещения Сервогибриды
Скорость рабочего хода, м/мин 0 – 15
Скорость холостого хода, м/мин 0 –  25
Частота вращения шпинделя, об/мин 0 – 18 000
Мощность шпинделя, кВт 4,5
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 13


Габаритные размеры станка в упаковке


  • Длина, мм: 4500
  • Ширина, мм: 2300
  • Высота, мм: 1200
  • Вес, кг: 1800
