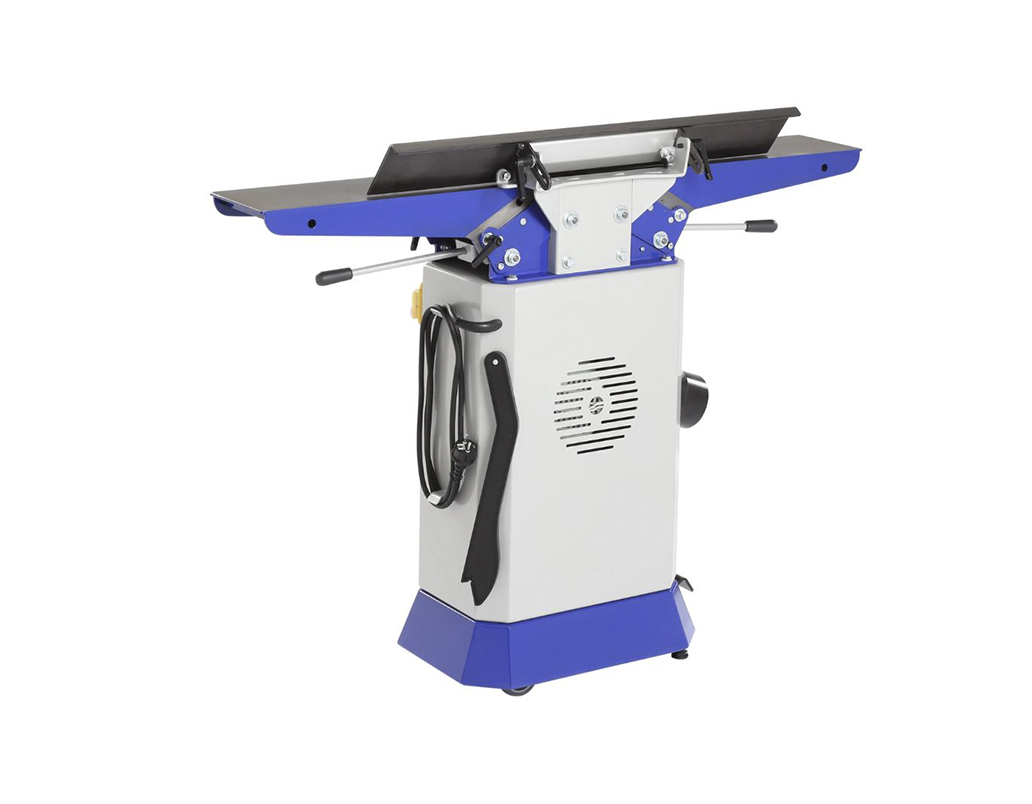

Станок фуговальный BELMASH BJM-1600/200S

Описание BELMASH BJM-1600/200S

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).

Преимущества

• Мощный асинхронный двигатель с тепловой защитой – 2000 Вт
• Диагональное расположение ножевого вала
• Рабочие столы и упор из шлифованной стали (толщина 5 мм)
• Высокая точность, усиленная конструкция и легкая настройка столов

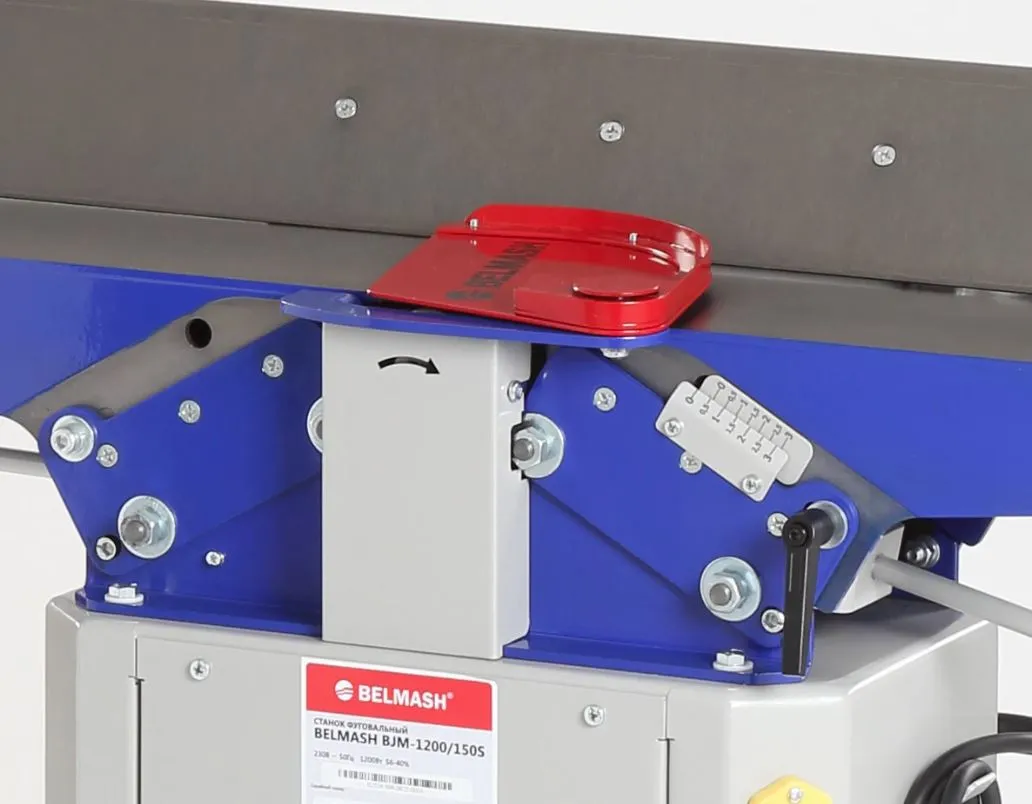

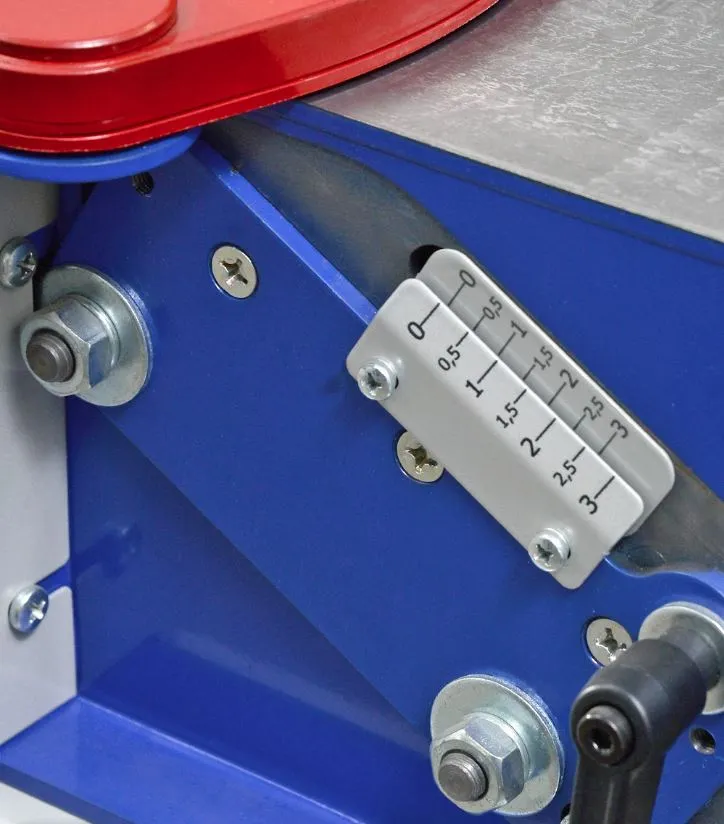

• Регулируемые шкалы глубины реза
• Автоматическое натяжение ремня;
• Патрубок 100 мм для подключения вытяжной установки
• Наличие устройства для перемещения

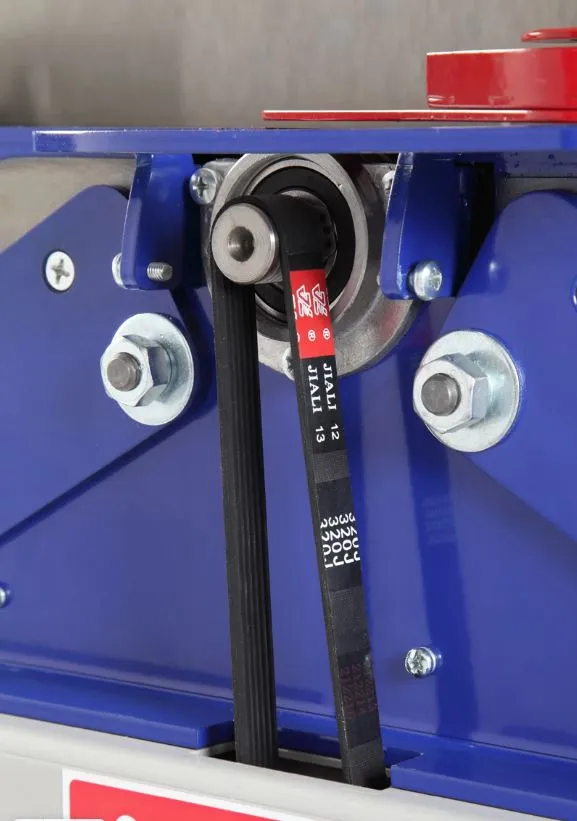

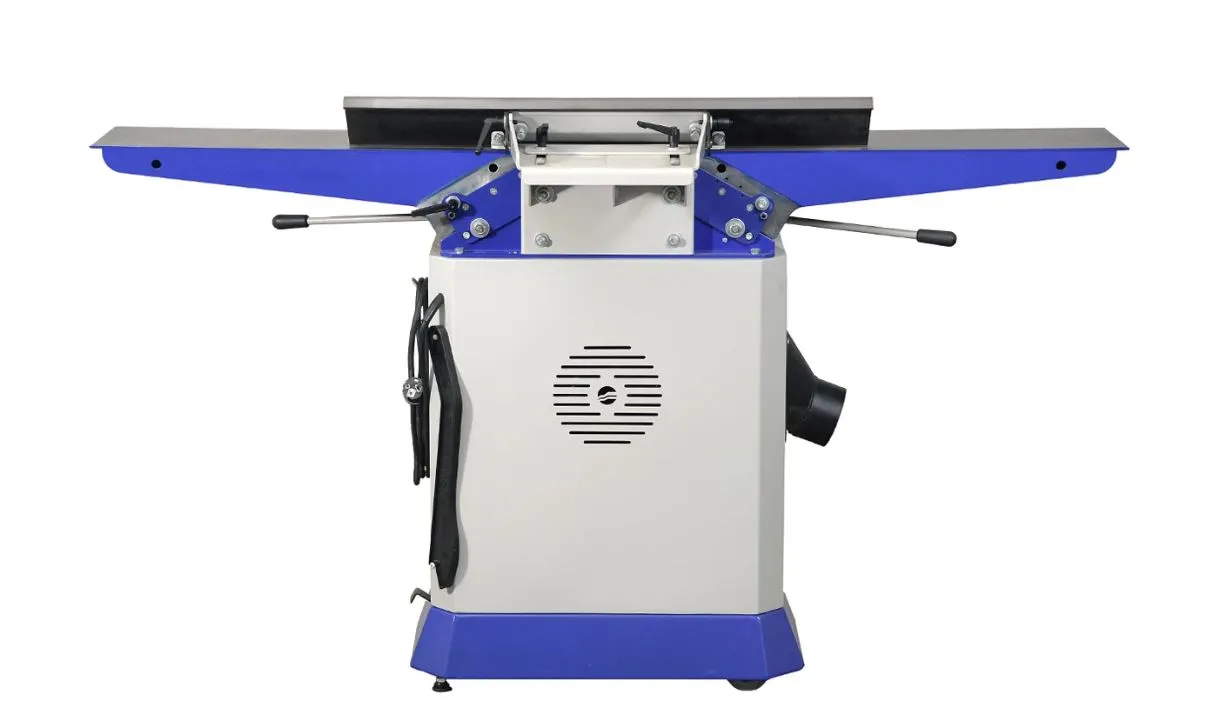

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.

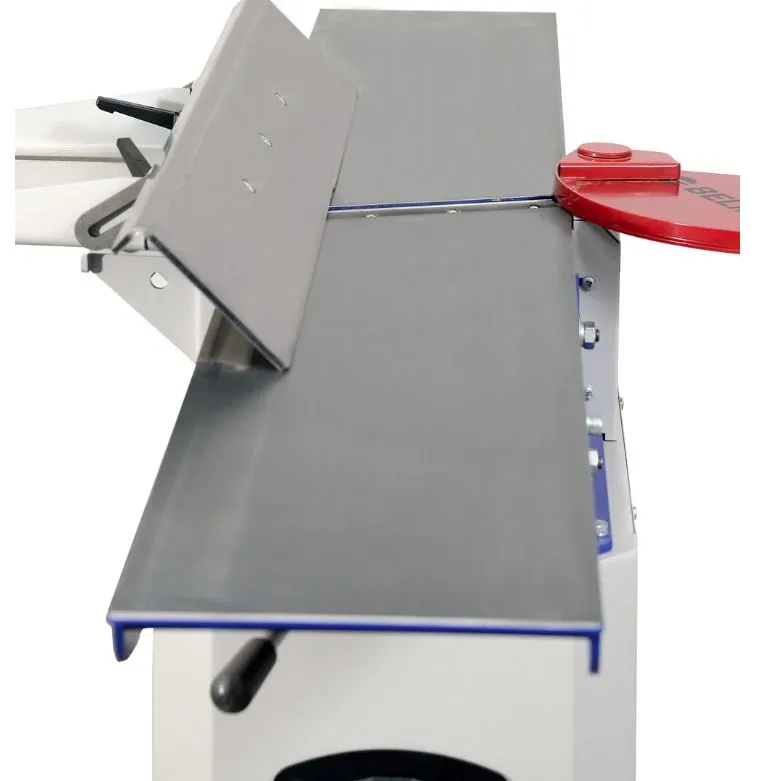

Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.

Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.

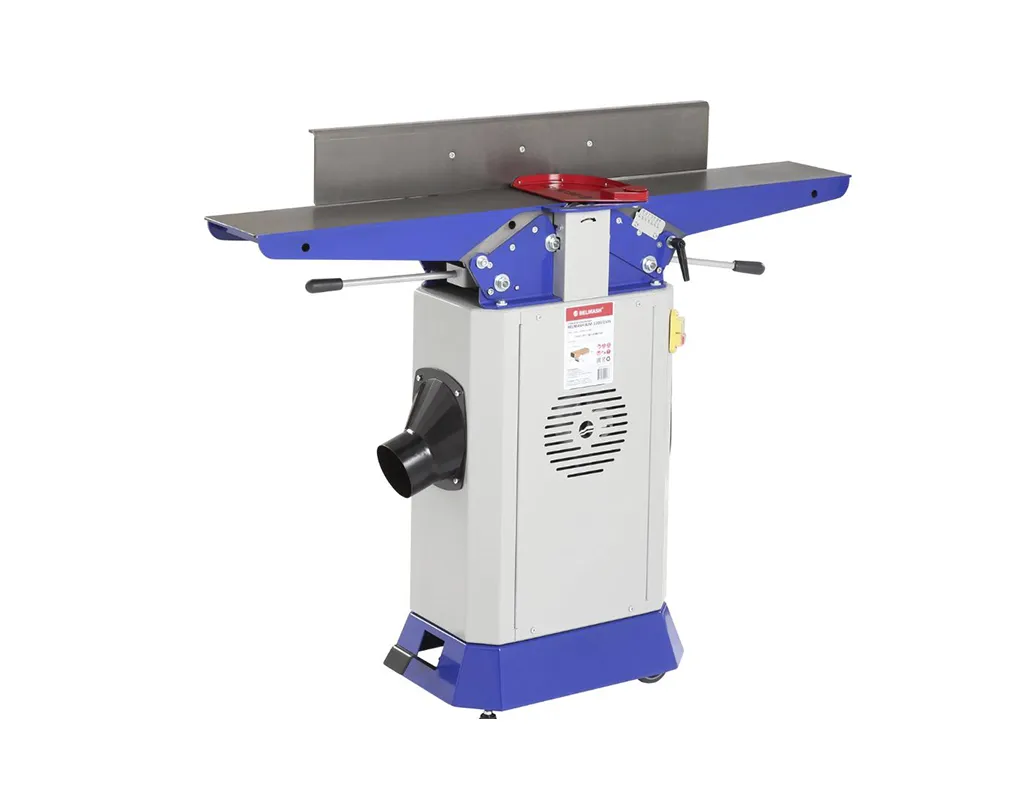

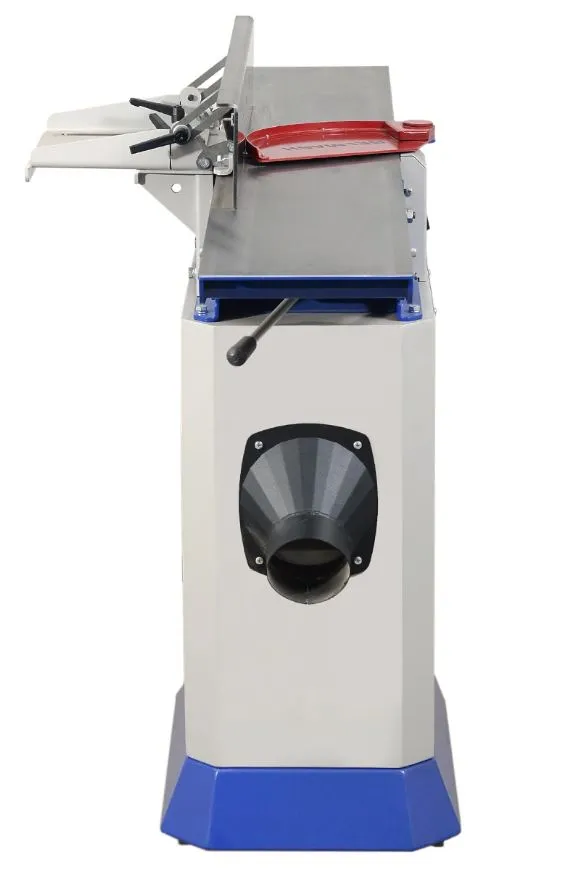

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

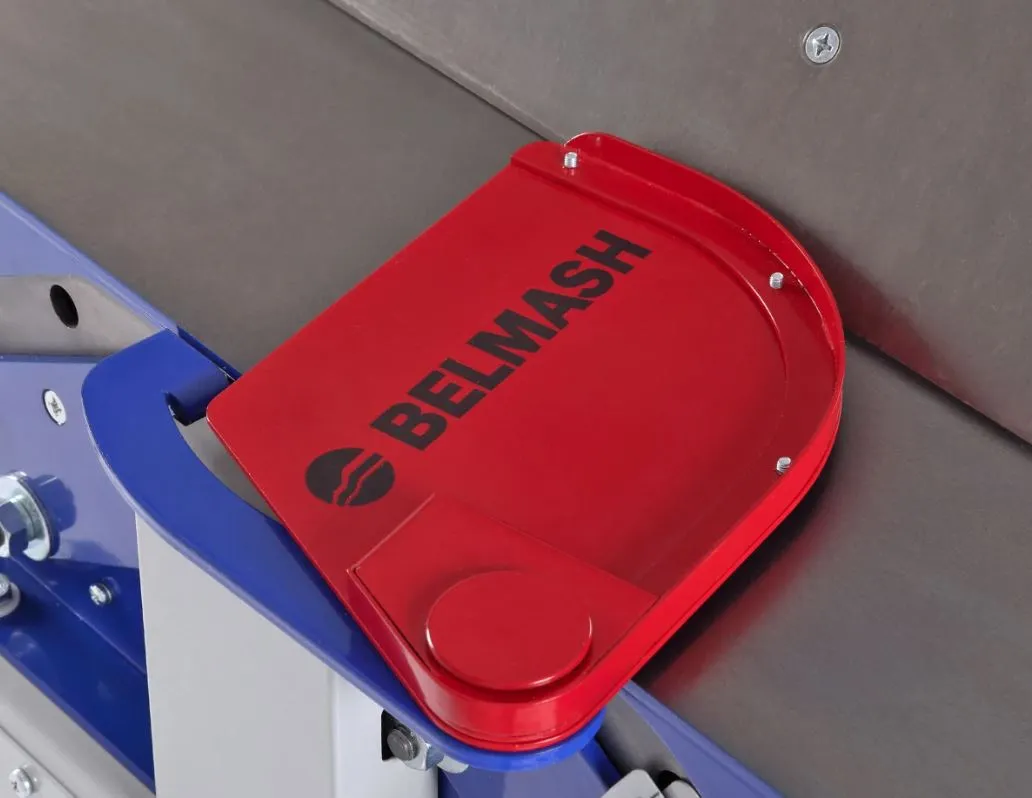

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.

ХАРАКТЕРИСТИКИ:

• Мощность 2000 Вт
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Частота вращения ножевого вала 7700 об/мин
• Максимальная ширина строгания 204 мм

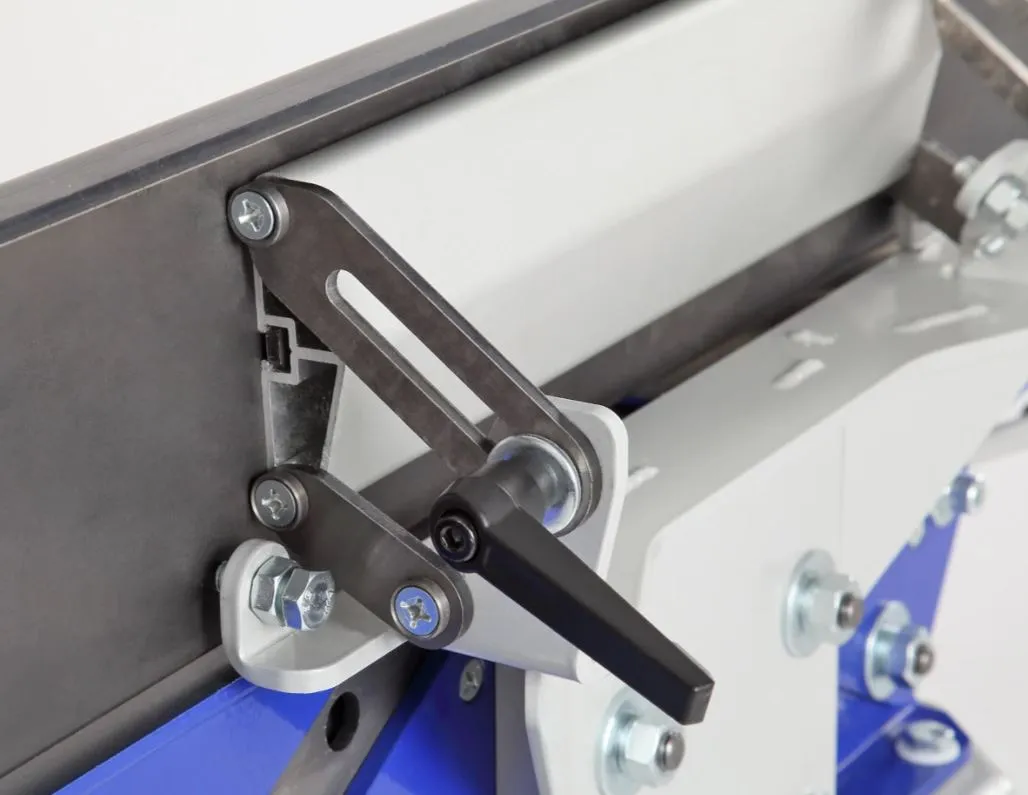

• Диапазон углов строгания с помощью параллельного упора 0-45 °
• Количество ножей на валу 3 шт.
• Размер ножей (Д × Ш × В) 214 × 2 × 20 мм
• Угол заточки ножей 40 °
• Максимальная глубина строгания 3 мм
• Тип ремня 6PJ813
• Диаметр режущего вала 55 мм
• Высота рабочей поверхности относительно пола 840 мм
• Диаметр патрубка пыле/стружкоудаления 100 мм
• Длина подающего стола 765 мм
• Длина приемного стола 765 мм
• Размер параллельного упора (Д × В) 800 × 122 мм
• Габаритный размер (Д × Ш × В) 1566 × 560 × 967 мм
• Гарантийный срок 12 мес.
• Страна происхождения Беларусь
• Масса нетто 97 кг
• Масса брутто 129 кг
• Размер упаковки место 1 (Д × Ш × В) 725 × 640 × 400 мм
• Размер упаковки место 2 (Д × Ш × В) 1608 × 419 × 232 мм

КОМПЛЕКТАЦИЯ

• Основной механизм станка 1
• Упор 1
• Ограждение ножевого вала 1
• Корпус с двигателем 1
• Кожух для удаления стружки 1
• Толкатель 1
• Планка 1
• Пружина 1
• Стенка 1
• Планка 3
• Ремень 6PJ813 1
• Комплект крепежных изделий 1
• Комплект ключей 1
• Руководство по эксплуатации 1
