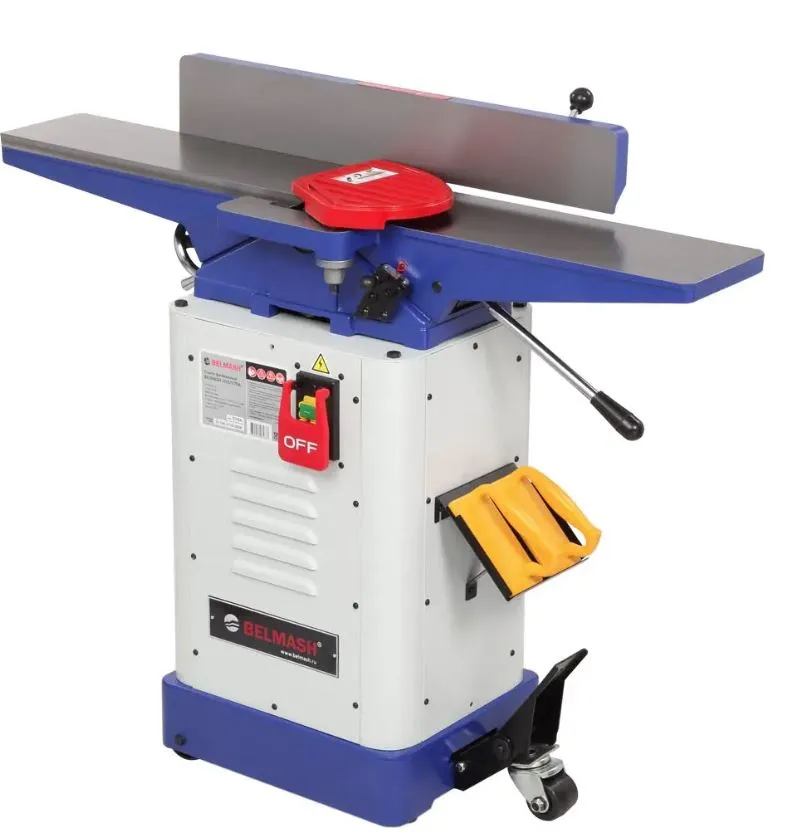

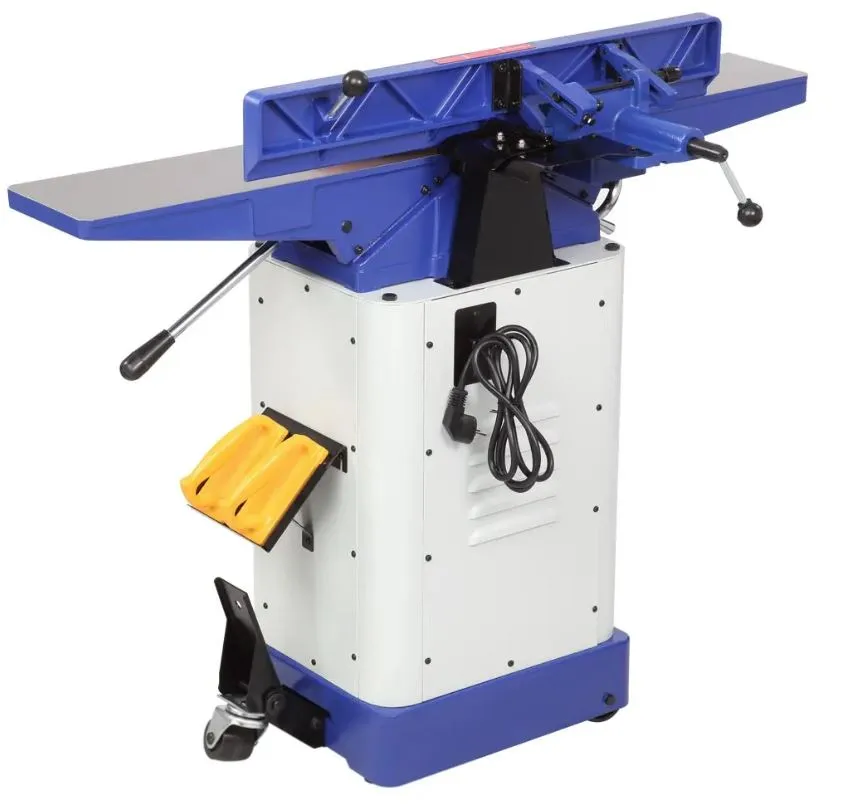

Станок фуговальный BELMASH J155/1170AH

Описание BELMASH J155/1170AH

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

1. строгание (фугование) по пласти или кромкам;
2. строгание (фугование) под углом (по ребрам).
3. выборку четверти.

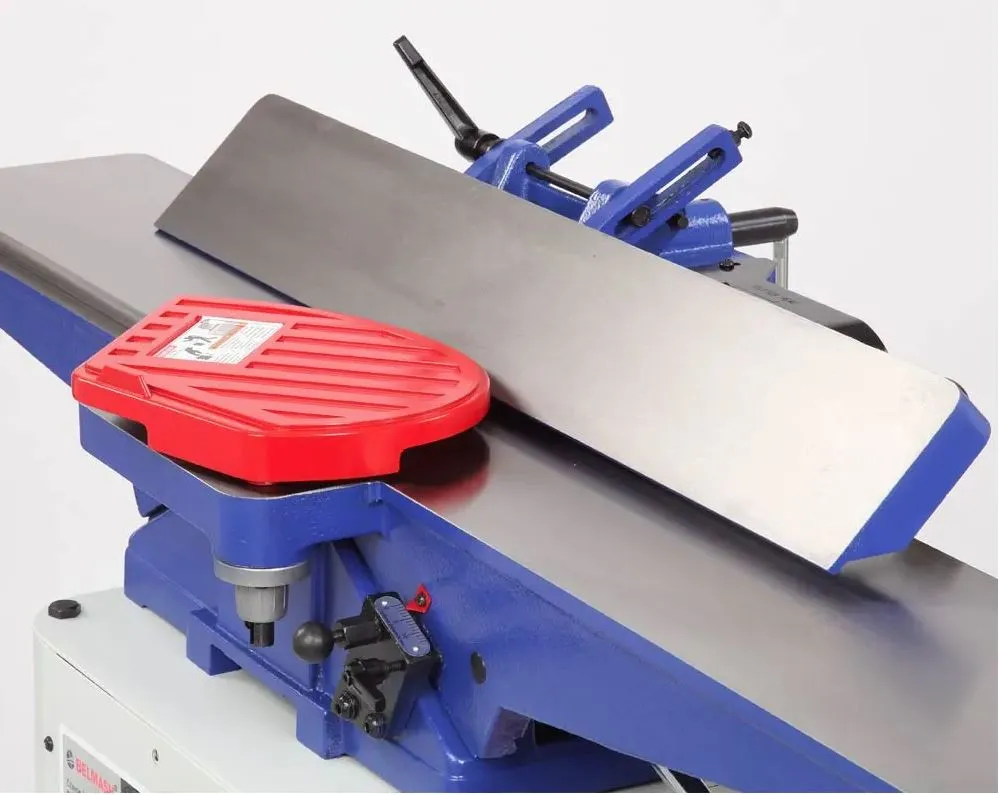

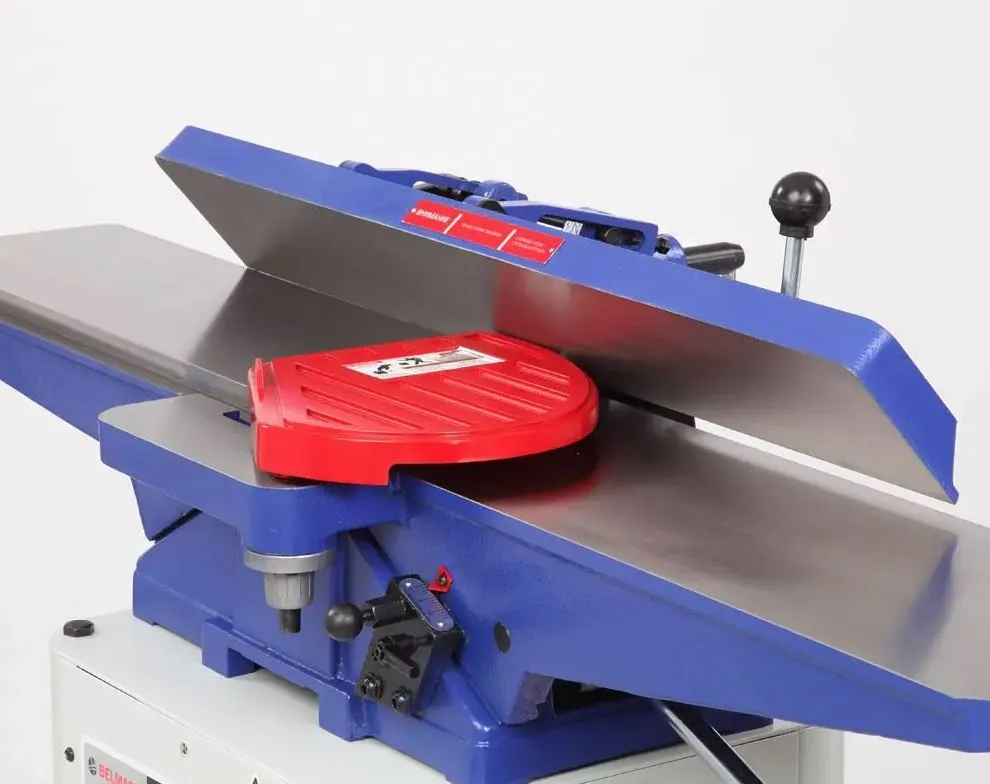

Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.

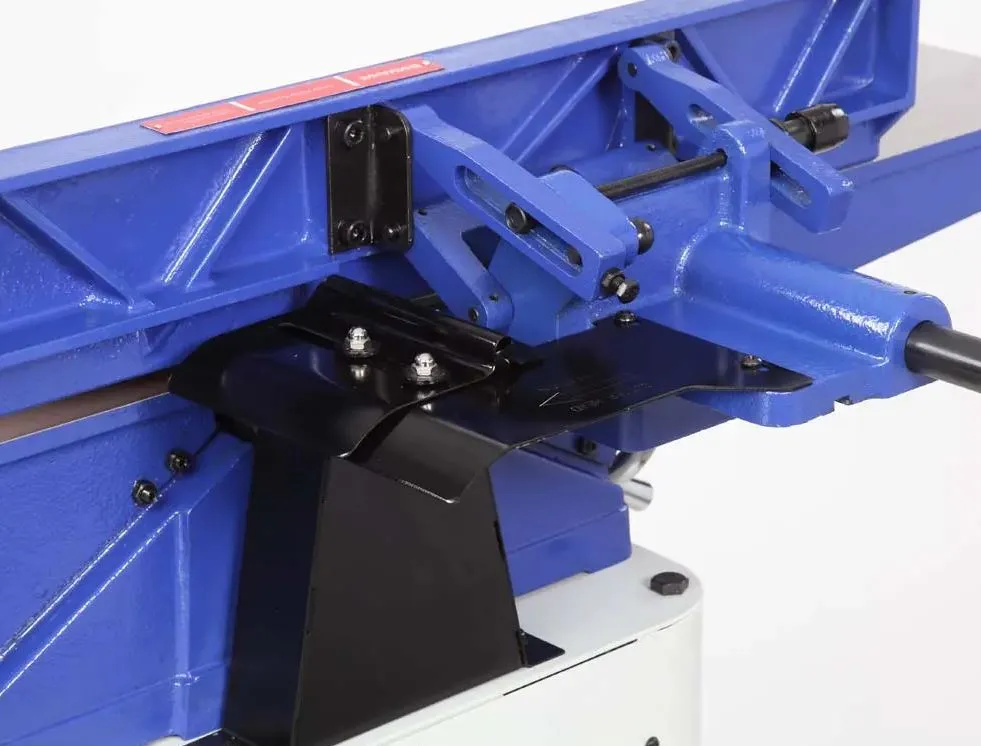

Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки. Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

Максимальная ширина обрабатываемой заготовки составляет 154 мм. Строгальный вал оснащен тремя ножами. Рабочий стол и параллельный упор выполнены из стали. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте имеется толкатель заготовки. Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку. Устройство выполнено на стальной, сборной станине, оснащено подкатным приспособлением.

ХАРАКТЕРИСТИКИ:

• Мощность 1100 Вт
• Мощность на валу 735 Вт
• Тип строгального вала с валом helical
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Частота вращения ножевого вала 4800 об/мин
• Максимальная ширина строгания 152 мм
• Диапазон углов строгания с помощью параллельного упора -45-0-45° °
• Количество ножей на валу 30 шт.
• Размер ножей (Д × Ш × В) 15 × 15 × 2,5 мм
• Максимальная глубина строгания 3 мм
• Тип ремня Клиновой (А914)
• Диаметр режущего вала 65 мм
• Тип передачи Ременная
• Высота рабочей поверхности относительно пола 848 мм

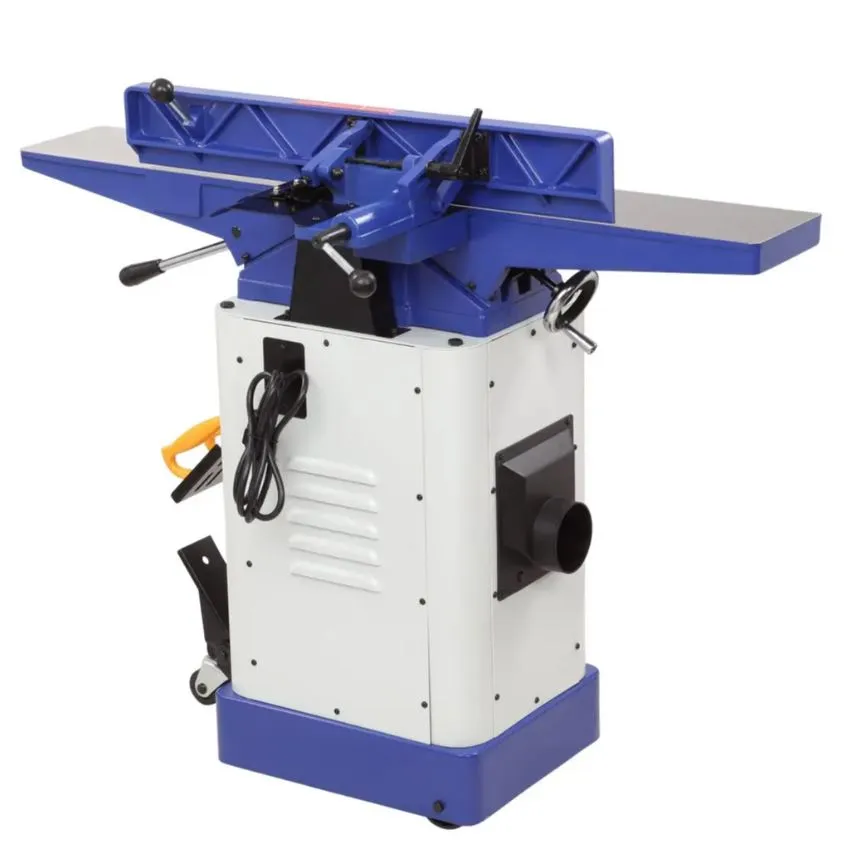

• Диаметр патрубка пыле/стружкоудаления 102 мм
• Глубина регулировки подающего стола (max) 12 мм
• Материал рабочих столов Чугун
• Длина подающего стола 556 мм
• Длина приемного стола 565 мм

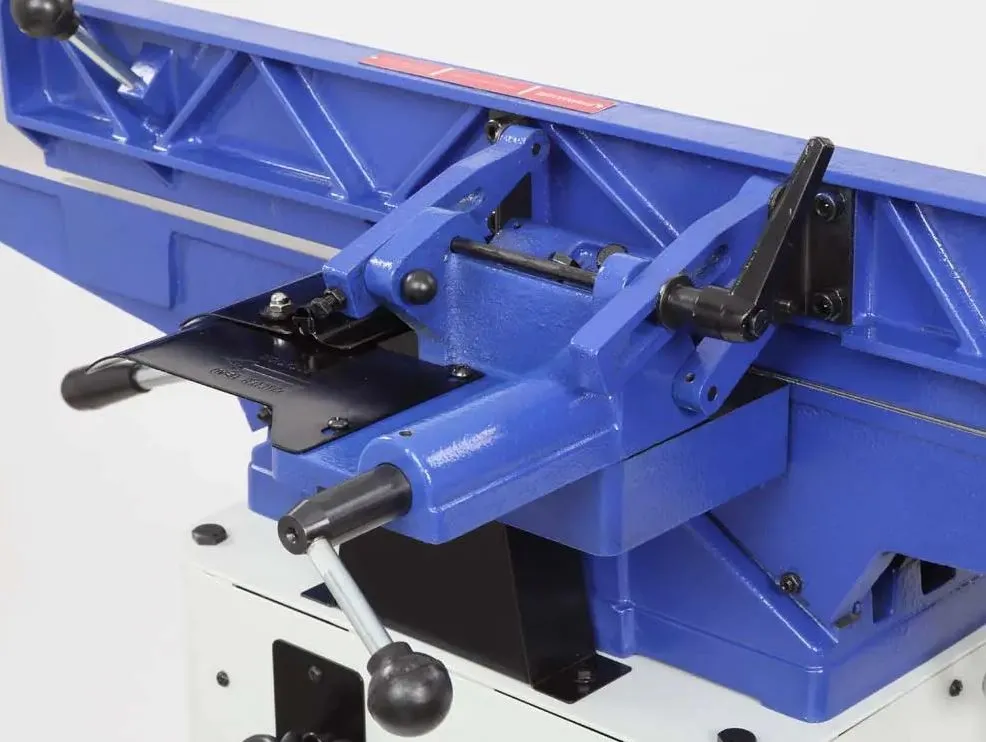

• Размер параллельного упора (Д × В) 746 × 114 мм
• Материал параллельного упора Чугун
• Минимальная длина обрабатываемой заготовки 200 мм
• Минимальная ширина обрабатываемой заготовки 9 мм
• Ширина рабочих столов 6 дюйм
• Габаритный размер (Д × Ш × В) 1195 × 780 × 975 мм Размер упаковки (Д × Ш × В) 1245 × 584 × 406 мм
• Гарантийный срок 24 мес.
• Страна происхождения Китай
• Масса нетто 105 кг
• Масса брутто 108 кг

КОМПЛЕКТАЦИЯ

• Подставка 1
• Рычаг загрузочного стола 1
• Упаковка 1
• Комплект ключей 1
• Комплект крепежа 1
• Бита для замены ножей helical 1
• Кожух 1
• Шкив электродвигателя 1
• Ремень клиновой 1
• Патрубок для отвода стружки 1
• Ручки регулировки параллельного упора 2
• Маховик 1
• Кожух ремня 1
• Электродвигатель с выключателем 1
• Устройство перемещения (педаль) с крепежом 1

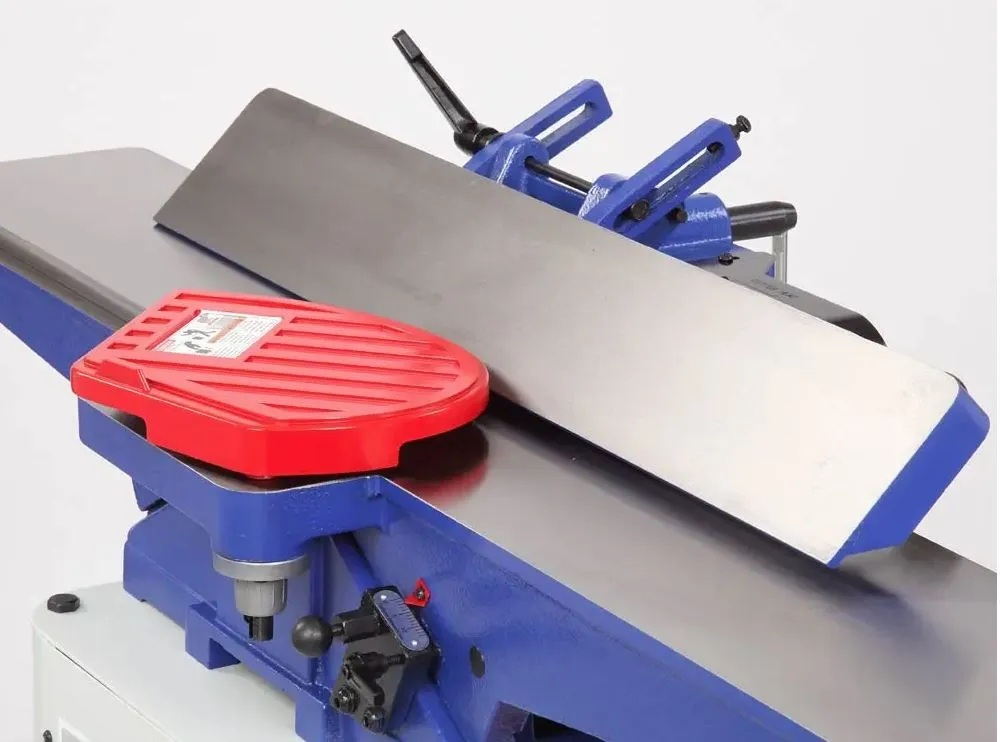

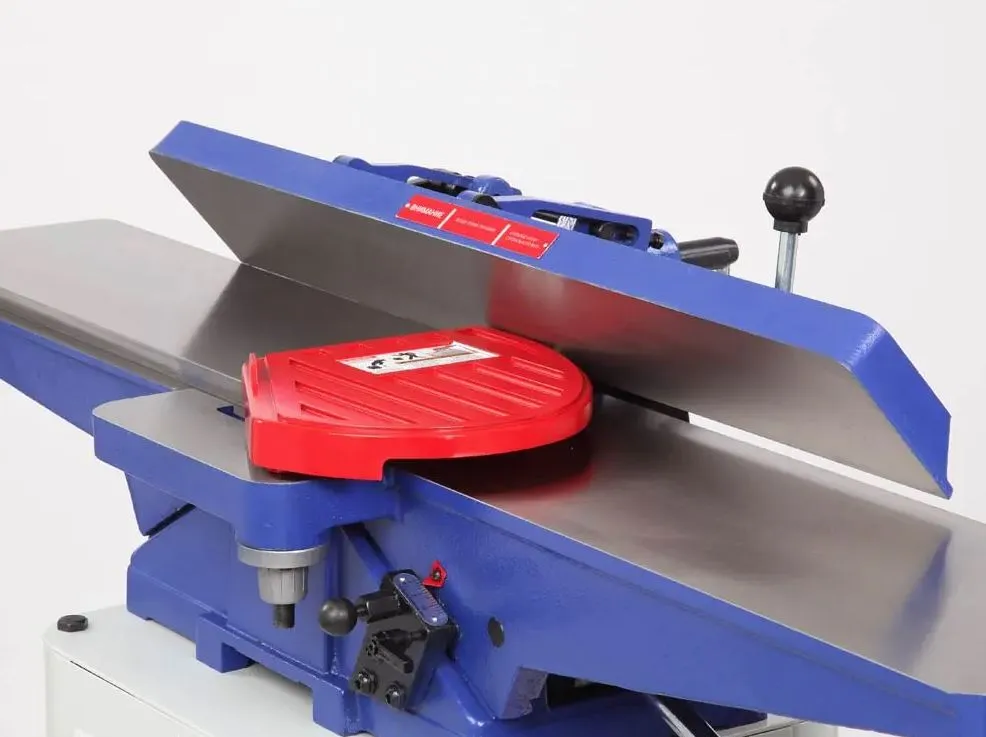

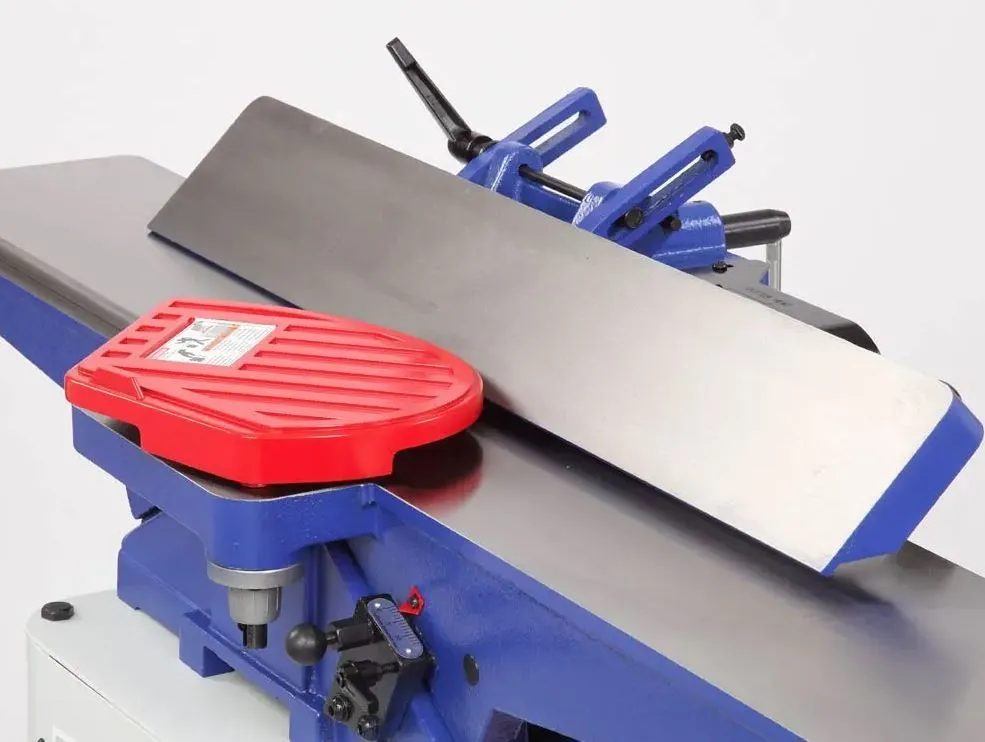

• Ограждение ножевого вала 1
• Упор параллельный с сборе 1
• Столы фуговальные в сборе 1
• Цоколь основания с опорами и роликами 1
• Стойка основания 1

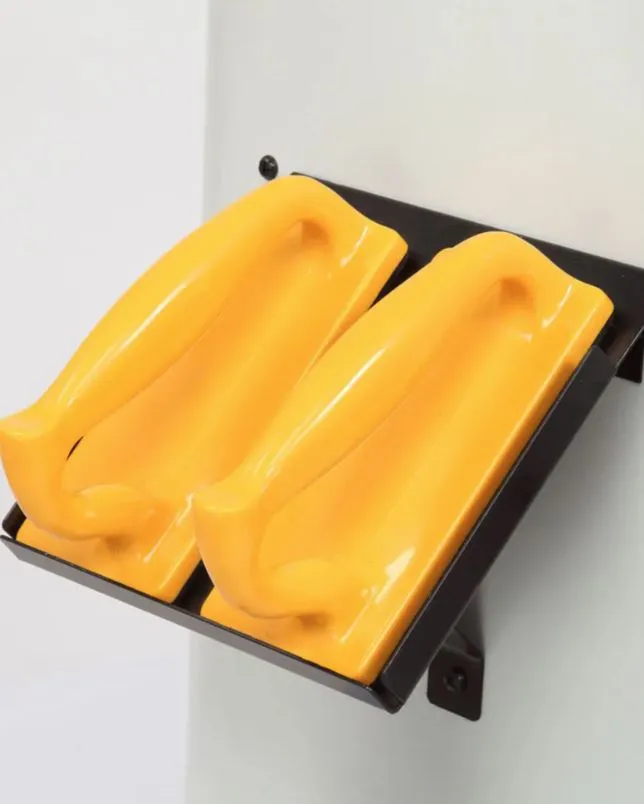

• Прижимы (толкатели) 2
• Желоб для отходов резания 1
• Полка для ручных прижимов 1
• Руководство по эксплуатации 1
