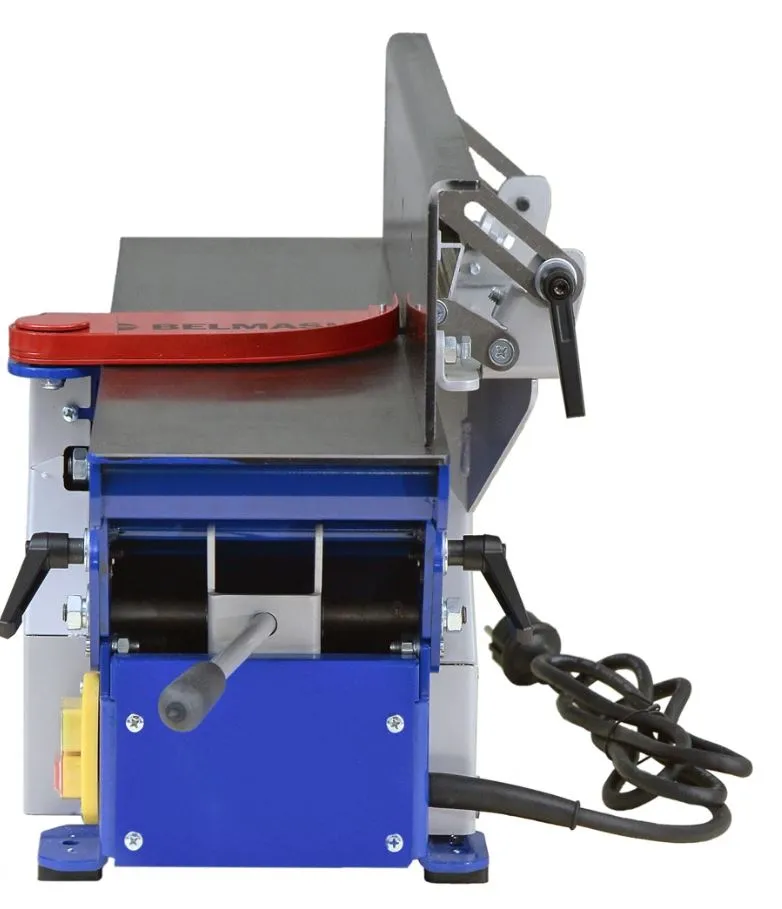

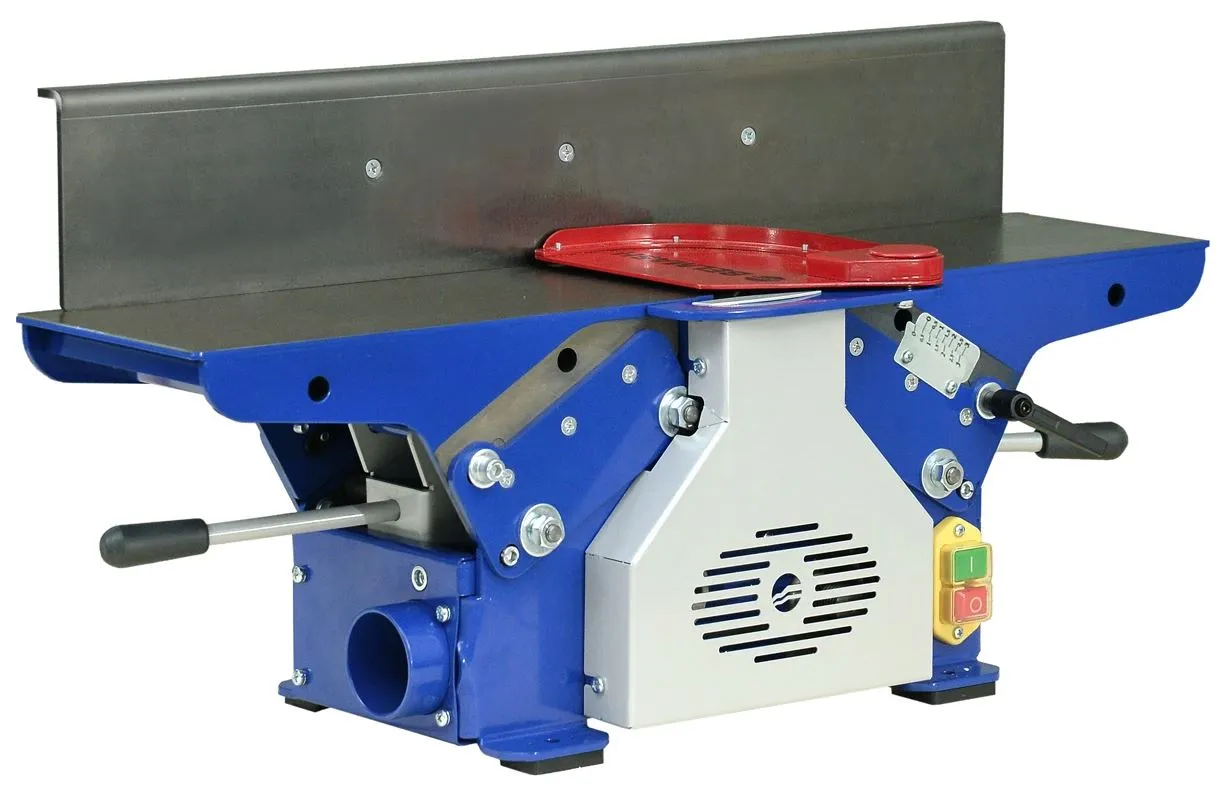

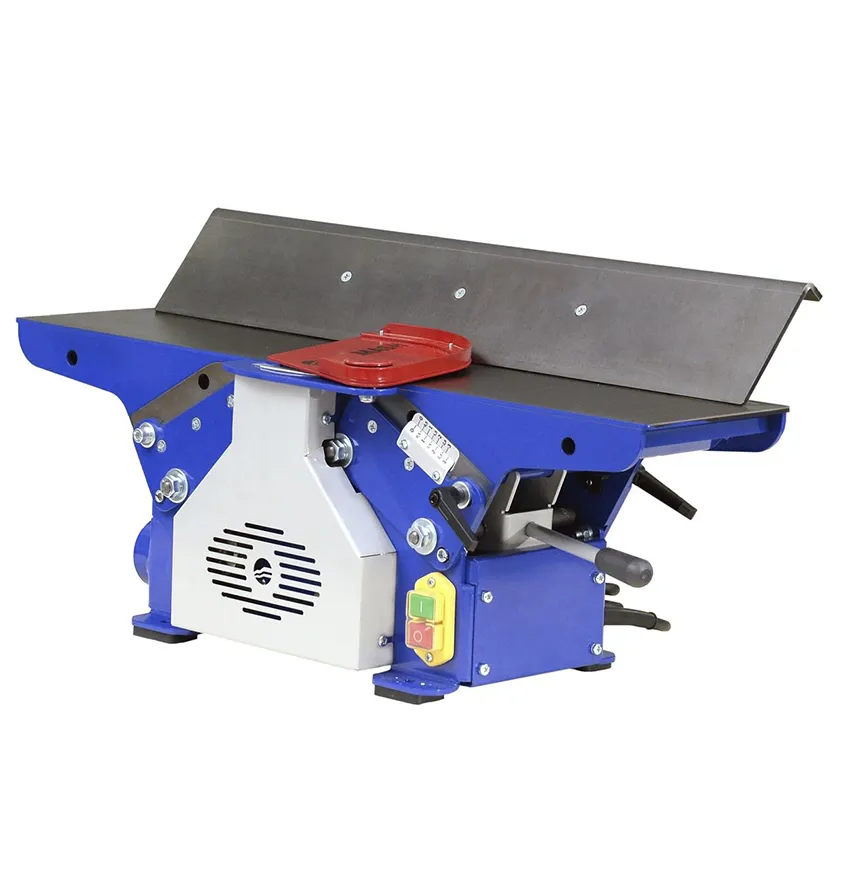

Станок фуговальный BELMASH BJM-750/150T

Описание BELMASH BJM-750/150T

Станок BELMASH BJM-750/150T предназначен для обработки древесины фугованием (строганием).

1. фугование (строгание) по пласти или кромкам;
2. строгание (фугование) под углом (по ребрам).

Модель мощная – 1500 Вт, что больше, чем у одноклассников из профессиональной линейки BELMASH. Вращение от коллекторного двигателя (режим работы S1) к ножевому валу передается с помощью поликлиноременной передачи. Ремень охватывает ведущий, ведомый шкивы и шкив турбины системы удаления отходов резания.

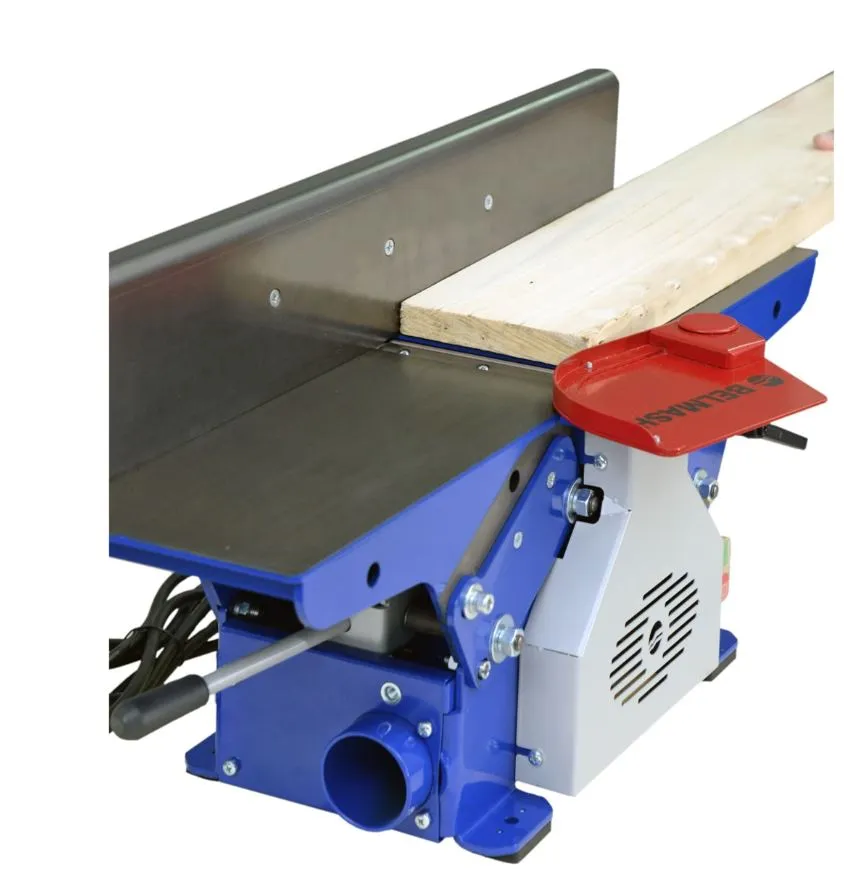

Рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движения заготовки через ножевой вал. В это время ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Чтобы достичь желаемого результата операцию повторяют несколько раз.

Основное преимущество этого станка – это наличие собственной системы стружкоудаления. Крыльчатка встроена в корпус станка, а к патрубку (Ø63 мм) присоединяется специальный стружкосборник, который есть в комплекте поставки. Полезная функция для маленьких пространств.

Вал цельный стальной с тремя ножами, как и у профессиональных моделей. Длина рабочей части – 154 мм. Диаметр с установленными ножами - 55 мм. Частота вращения – 12300 об./мин.

Рабочие столы выполнены из шлифованной стали толщиной 5 мм. Представляют собой цельносварную конструкцию, выполненную с точностью до 0,1 мм. Оба стола регулируемые. При фуговании приёмный стол устанавливается на уровне реза ножей, а загрузочный стол имеет возможность опускаться ниже этого уровня, что обеспечивает установку необходимой глубины (до 3 мм). Ее настраивают с помощью регулируемой шкалы. Общий размер столов – 750×175 мм. Подача ручная.

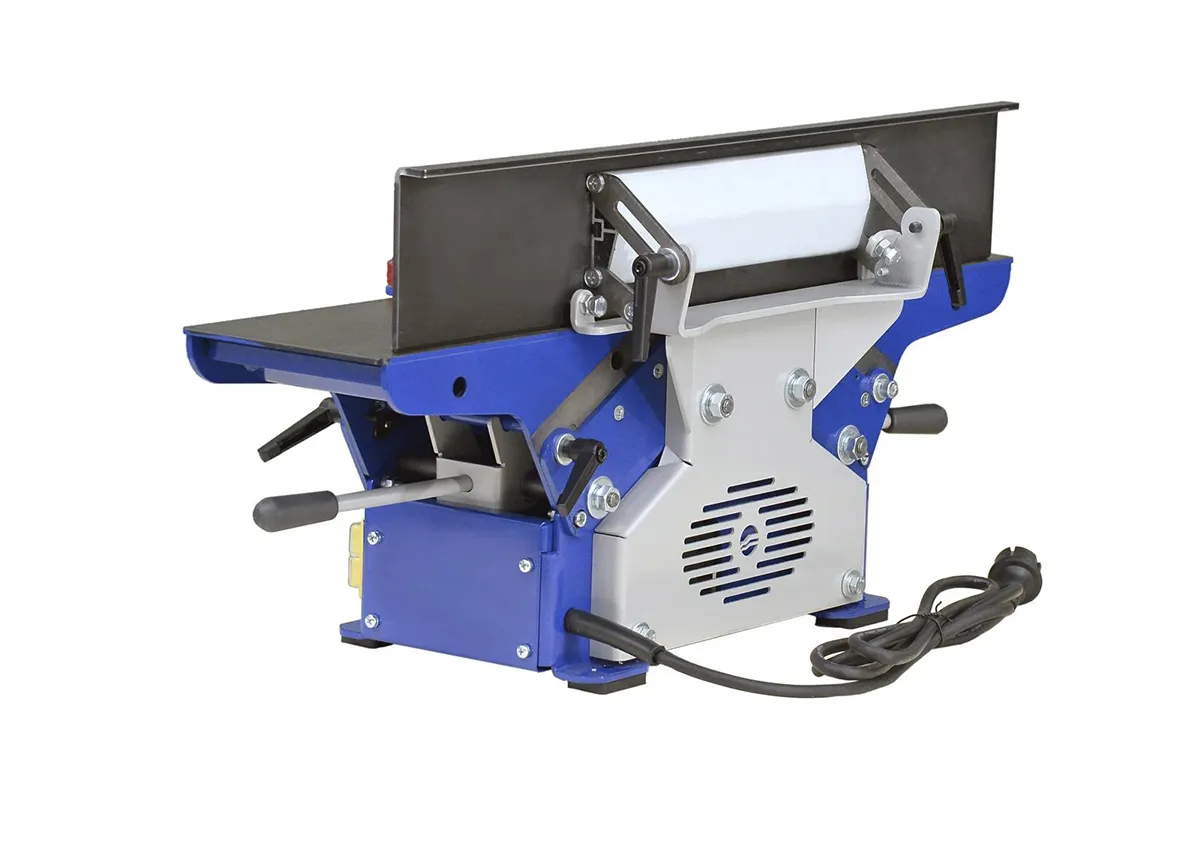

Параллельный упор также выполнен из шлифованной листовой стали толщиной 5 мм и имеет возможность наклона от 0 до 45 градусов. Корпус станка стальной. На него со стороны подачи выведен выключатель, с противоположной стороны размещены патрубок для отведения стружки и держатель стружкосборника. Фуганок можно установить как на верстак, так и на специальные подставки: P-1, P - 2, PK-1, PK-2. На ножках есть специальные отверстия для крепления. Эта модель, как и другие, произведенные «Заводом Белмаш» (Республика Беларусь), отличается большой металлоемкостью. Вес станка 37 кг, что немало для компактной модели.

ХАРАКТЕРИСТИКИ:

• Мощность 1500 Вт
• Тип строгального вала с прямыми ножами
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Коллекторный
• Частота вращения ножевого вала 12300 об/мин
• Максимальная ширина строгания 154 мм
• Размер строгальных столов (Д × Ш) 750 × 175 мм
• Диапазон углов строгания с помощью параллельного упора 0-45 °
• Количество ножей на валу 3 шт.
• Размер ножей (Д × Ш × В) 154 × 2 × 20 мм
• Угол заточки ножей 40 °
• Максимальная глубина строгания 3 мм
• Тип ремня поликлиновой
• Диаметр режущего вала 55 мм
• Тип передачи ременная
• Высота рабочей поверхности относительно пола 254 мм
• Диаметр патрубка пыле/стружкоудаления 63 мм
• Материал рабочих столов сталь
• Длина подающего стола 357 мм
• Длина приемного стола 357 мм
• Размер параллельного упора (Д × В) 700 × 122 мм
• Материал параллельного упора сталь
• Размер основания 370 × 240 мм
• Максимальная ширина заготовки 154 мм
• Общая длина строгальных столов 750 мм
• Габаритный размер (Д × Ш × В) 750 × 308 × 373 мм
• Размер упаковки (Д × Ш × В) 800 × 370 × 360 мм
• Гарантийный срок 12 мес.
• Страна происхождения Беларусь
• Масса нетто 37 кг
• Масса брутто 40 кг

КОМПЛЕКТАЦИЯ

• Основной механизм станка 1
• Упор 1
• Ограждение ножевого вала 1
• Толкатель 1
• Кронштейн 1
• Хомут 1
• Планка 3
• Мешок 1
• Комплект ключей 1
• Комплект крепежа 1
• Комплект щёток токосъёмника 1
• Руководство по эксплуатации 1
