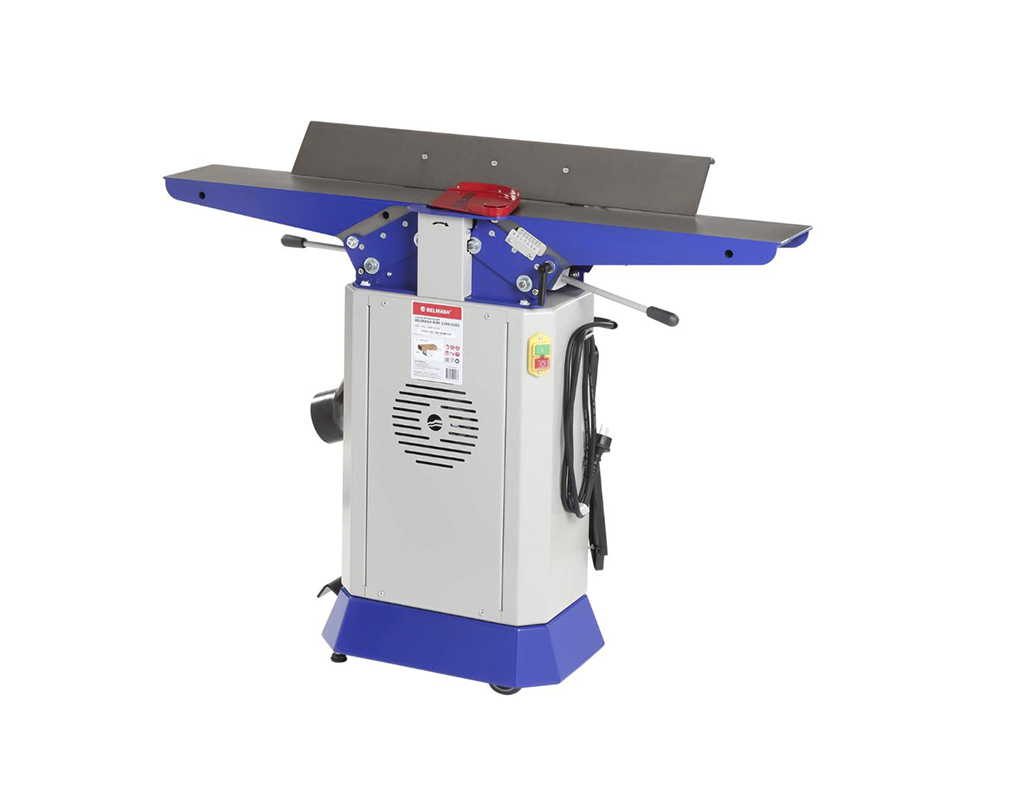

Станок фуговальный BELMASH BJM-1200/150S

Описание BELMASH BJM-1200/150S

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

1. строгание (фугование) по пласти или кромкам;
2. строгание (фугование) под углом (по ребрам).

Преимущества

• Мощный асинхронный двигатель;
• Тепловая защита электродвигателя;
• Легкая настройка столов;
• Высокая точность (0,1 мм) и усиленная конструкция столов;
• Регулируемые шкалы;
• Автоматическое натяжение ремня;
• Возможность подключения вытяжной установки;
• Легкое перемещение;
• Конкурентная цена по сравнению с аналогами с чугунными столами.

Рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движения заготовки через ножевой вал. В это время ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Чтобы достичь желаемого результата операцию повторяют несколько раз.

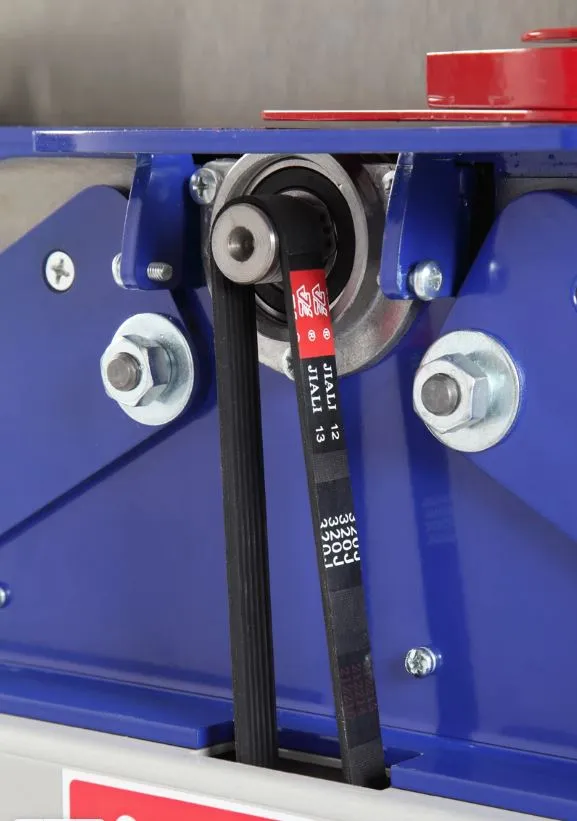

В качестве привода используется асинхронный электродвигатель. Вращение от двигателя к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины.

Станок имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя. Повторное включение станка производится после того, как электродвигатель остынет до температуры окружающей среды.

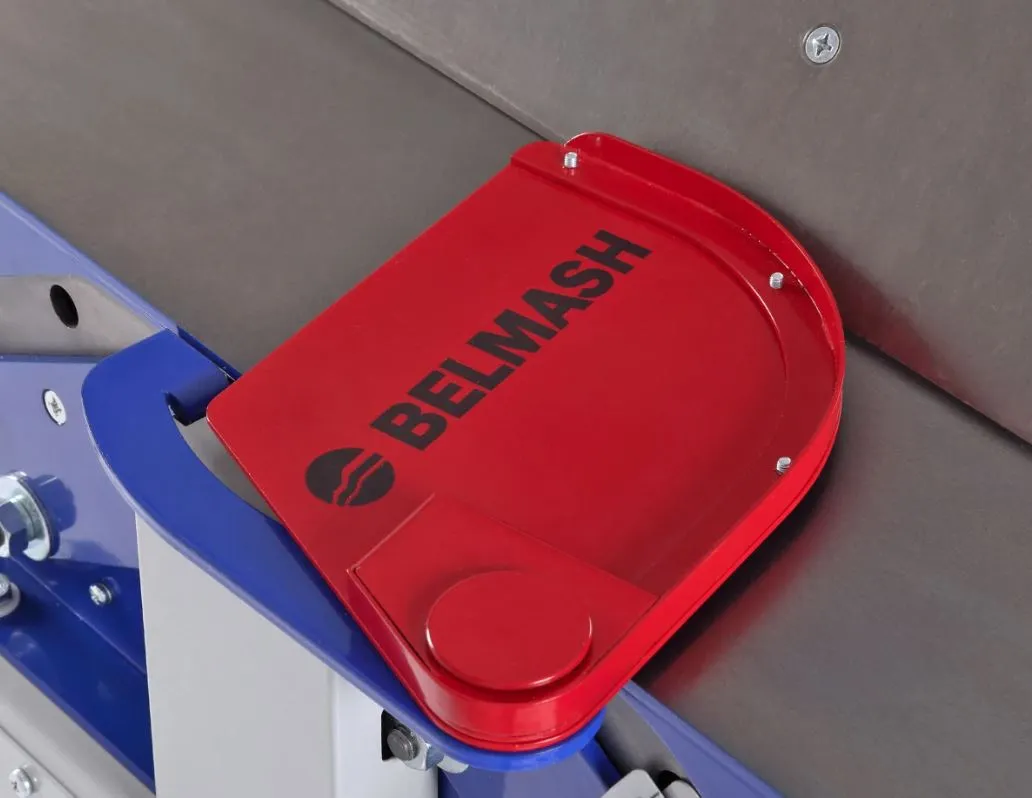

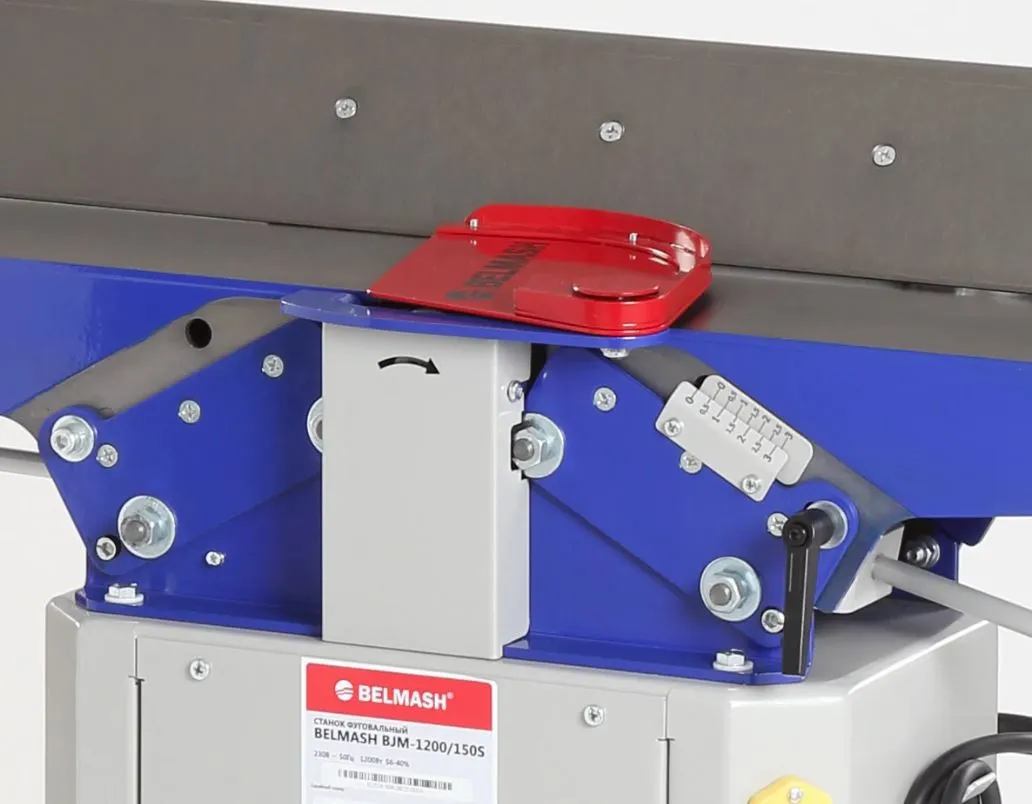

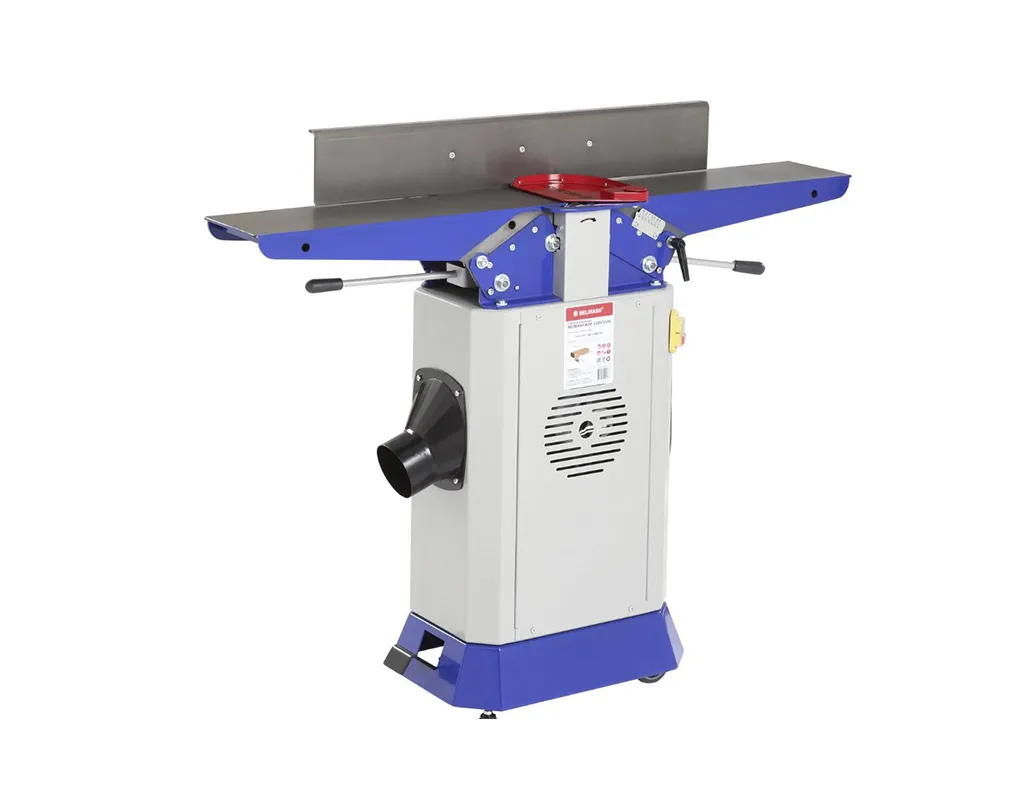

Максимальная ширина обрабатываемой заготовки составляет 154 мм. Строгальный вал оснащен тремя ножами. Рабочий стол и параллельный упор выполнены из стали. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте имеется толкатель заготовки. Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

Конструкция станка позволяет удобно перемещать его на встроенных колесах по ровной и гладкой поверхности.

ХАРАКТЕРИСТИКИ:

• Мощность 1200 Вт
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Частота вращения ножевого вала 7700 об/мин
• Максимальная ширина строгания 154 мм
• Размер строгальных столов (Д × Ш) 1186 х 175 мм

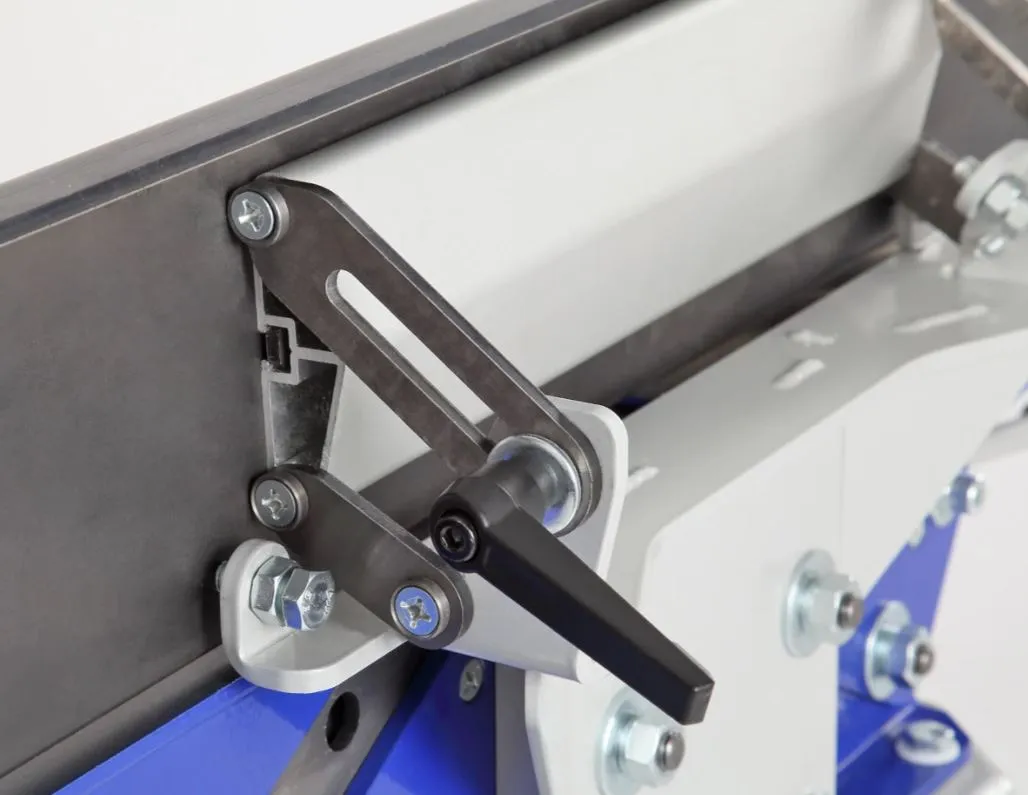

• Диапазон углов строгания с помощью параллельного упора 0…45 °
• Количество ножей на валу 3 шт.
• Размер ножей (Д × Ш × В) 154 × 2 × 20 мм
• Угол заточки ножей 40 °
• Максимальная глубина строгания 3 мм
• Тип ремня 6PJ813
• Высота рабочей поверхности относительно пола 840 мм
• Диаметр патрубка пыле/стружкоудаления 100 мм
• Длина подающего стола 575 мм
• Длина приемного стола 575 мм
• Размер параллельного упора (Д × В) 800 × 122 мм
• Габаритный размер (Д × Ш × В) 1186 × 326 × 962 мм
• Гарантийный срок 12 мес.
• Страна происхождения Беларусь
• Масса нетто 66,8 кг
• Масса брутто 71.7 кг
• Размер упаковки место 1 (Д × Ш × В) 1240 × 335 × 225 мм
• Размер упаковки место 2 (Д × Ш × В) 690 × 495 × 345 мм

КОМПЛЕКТАЦИЯ

• Основной механизм станка 1
• Упор 1
• Ограждение ножевого вала 1
• Кронштейн 1
• Корпус с двигателем 1
• Кожух для удаления стружки 1
• Толкатель 1
• Кронштейн 1
• Пружина 1
• Планка 3
• Ремень 6PJ813 1
• Комплект крепежа 1 Комплект ключей 1
• Руководство по эксплуатации 1
