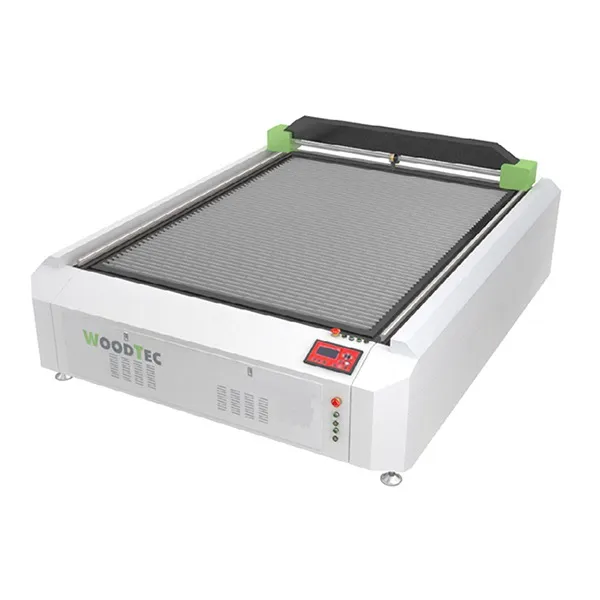

Лазерно-гравировальный станок с ЧПУ WoodTec WL 1616 ECO
Описание лазерно-гравировального станка с ЧПУ WoodTec WL 1616 ECO
Лазерный станок WoodTec WL 1616 ECO предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.
Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральны, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.
Получаемые изделия

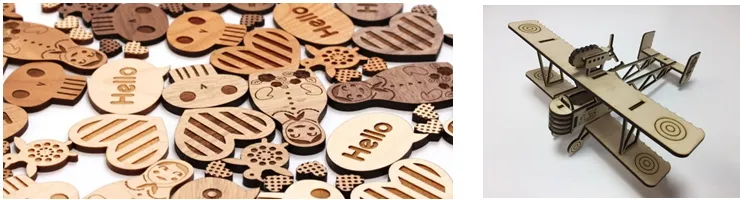

![Изделия из древесных материалов 1.jpg Изделия из древесных материалов 1.jpg](/upload/medialibrary/462/0qcwzmgaf28wlagb09ioteyibme9ja0k/Izdeliya-iz-drevesnykh-materialov-1.jpg)

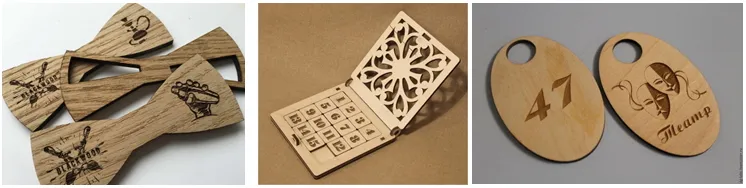

![Изделия из древесных материалов 2.jpg Изделия из древесных материалов 2.jpg](/upload/medialibrary/c65/r1dvgcbb8dzg12os20aya8lxh75ksmmp/Izdeliya-iz-drevesnykh-materialov-2.jpg)

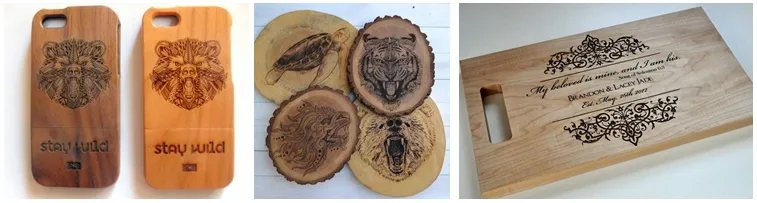

![Изделия из древесных материалов 3.jpg Изделия из древесных материалов 3.jpg](/upload/medialibrary/0ab/sdufxwr0kedykdmx6f0egudkz2z02oiv/Izdeliya-iz-drevesnykh-materialov-3.jpg)

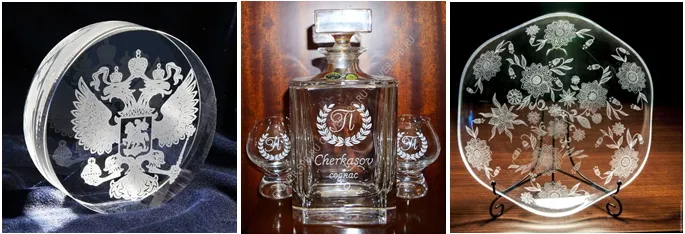

![Гравировка на стекле.jpg Гравировка на стекле.jpg](/upload/medialibrary/714/iwx94v8bitxirr0v34q2nqa0v9w9pj2g/Gravirovka-na-stekle.jpg)

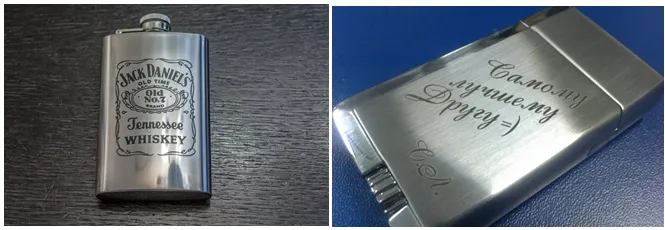

![Гравировка на металле.jpg Гравировка на металле.jpg](/upload/medialibrary/f4f/yl1hojcwukoiusjxo1ja1e7xtbp1nie3/Gravirovka-na-metalle.jpg)

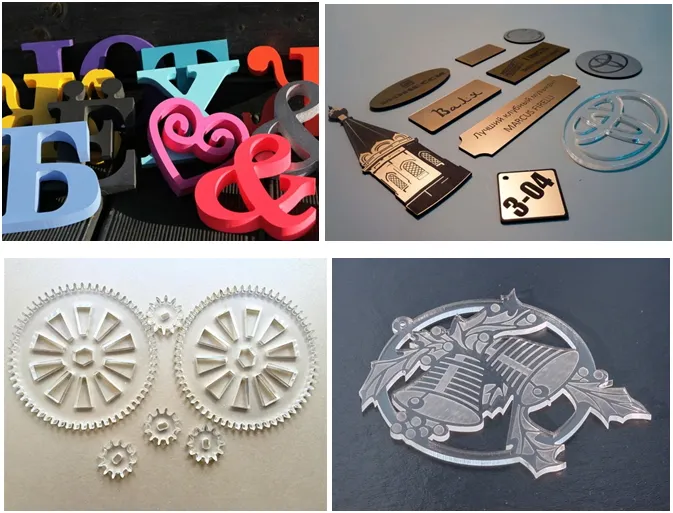

![Изделия из пластика 1.jpg Изделия из пластика 1.jpg](/upload/medialibrary/ce2/u29eve8lb1qldrfsg8wwhc0bm0cwiiy2/Izdeliya-iz-plastika-1.jpg)

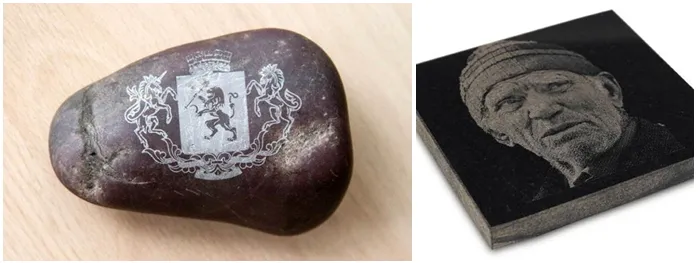

![Гравировка на камне.jpg Гравировка на камне.jpg](/upload/medialibrary/7fd/pjx4t181tgzfevlfmn2fg1p1r7xhk82g/Gravirovka-na-kamne.jpg)
Конструктивные особенности
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ.
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ПРИВОДНЫЕ РЕМНИ
В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни. Они обеспечивают высокие скоростные характеристики при высокой точности.
ЛАЗЕРНАЯ ТРУБКА
На станке WoodTec WL 4040 M2 50W ECO используется лазерная трубка мощностью 50 Ватт.

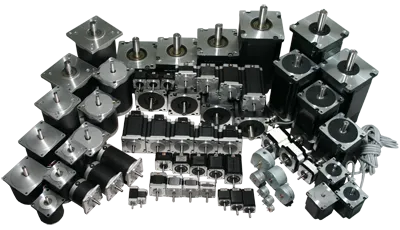

ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
МЕХАНИЗМ ПОДЪЕМА / ОПУСКАНИЯ СТОЛА
На станок установлен механизм подъема и опускания стола. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма.

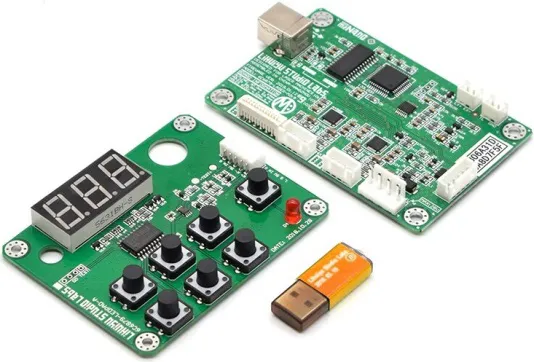

ПЛАТА УПРАВЛЕНИЯ M2
Плата M2 общается с компьютером с помощью специального конвертера CH340G. По умолчанию лазерные станки на базе M2 работают с CorelDraw 2012.
ВЫТЯЖНОЙ ВЕНТИЛЯТОР
Обеспечивает удаление дыма и газов, образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении, но и нанести вред легким человека находящимся рядом со станком.
ВОЗДУШНЫЙ КОМПРЕССОР
Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.

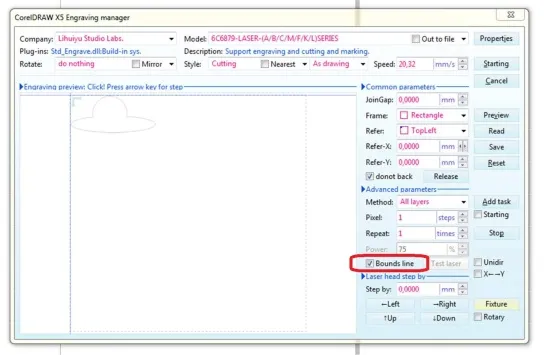

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
CorelLaser ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illustrator, AutoCAD).

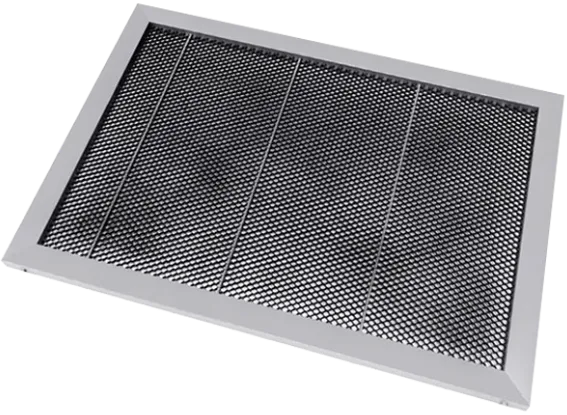

СОТОВЫЙ СТОЛ
Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка.
Краткие характеристики
Размеры рабочего стола, мм | 1600 х 1600 |
Тип передачи по осям | Ременная |
Тип рабочего стола | Реечный |
Тип электродвигателей перемещения | Шаговые |
Максимальная толщина резки, мм | До 15 |
Скорость резки, мм/мин | 0 - 960 |
Скорость гравировки, мм/мин | 0 - 1000 |
Тип лазерной трубки | CO2 герметичная лазерная трубка с водяным охлаждением |
Мощность лазерной рубки, Вт | 130 |
Тип охлаждения трубки | Жидкостное |
Точность позиционирования, мм | ≤ ± 0,01 |
Напряжение, В | 220 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 1 |
Габаритные размеры станка в упаковке:
Длина, мм | 2500 |
Ширина, мм | 2200 |
Высота, мм | 1200 |
Вес, кг | 700 |
