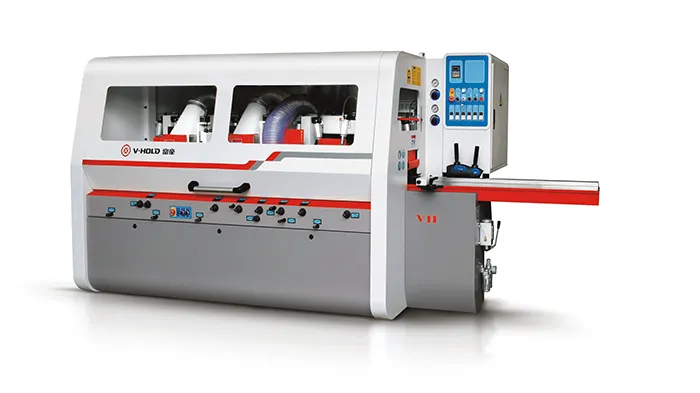

Станок четырехсторонний 5-ти шпиндельный VH-M521 V-Hold
Описание RVH-M521 V-Hold
Четырехсторонний продольно-фрезерный станок предназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных изделий за один проход. После обработки на 4-х стороннем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Также на станке установлен звукоизоляционный кожух, обеспечивающий дополнительную безопасность и пониженный уровень шума при работе. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.
Технические особенности
![Четырехстороннего деревообрабатывающего станка](/upload/medialibrary/78c/ax981bumzre8w3asx73qrzed3xtiq6yy/content_img.png)
Четырехстороннего деревообрабатывающего станка разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.
![Приемный стол четырехстороннего станка](/upload/medialibrary/51f/b4r7dn47q6utb67tv7uvk3pt680gaska/content_img.png)
Приемный стол четырехстороннего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
![Полиуретановые верхние и нижние вальцы](/upload/medialibrary/b3b/841sky2w8hm2gqge47lixp8ydag9gm1b/content_img.png)
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород.
![Мощные приводные верхние и нижние вальцы](/upload/medialibrary/d88/tjk0bcpezhg1m85dujdj2u5961krh4o0/content_img.png)
Мощные приводные верхние и нижние вальцы четырехстороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
![Устройство подачи четырехстороннего станк](/upload/medialibrary/40f/blalkh98sntzexrg9buke0afkcmtihz1/content_img.png)
Устройство подачи четырехстороннего станка коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.
![Плавная подача в зону обработки](/upload/medialibrary/127/sea03pizytout07fs6b4s6bzjgvhq8s8/content_img.png)
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
![Высокоточные шпинделя](/upload/medialibrary/6df/y91foqty2xye2zd1cj4ve0zcvdd0pnl0/content_img.png)
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
![Конструкция линейки](/upload/medialibrary/1d0/865tb8jd3ic2845z3qtpv98yfvpafl9e/content_img.png)
Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
![Модель четырехстороннего деревообрабатывающего станка](/upload/medialibrary/8ad/9uv8b2xrot11k9fs6cq4ehk94nmbl9rj/content_img.png)
Каждая модель четырехстороннего деревообрабатывающего станка имеет жесткую чугунную цельнолитую станину, гасящую вибрации.
![Устройство управления станком](/upload/medialibrary/e45/zzjq9p1vbihxjw4n8hvfiggqrncz4j6e/content_img.png)
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
![Электрическая част](/upload/medialibrary/1ea/h4sc5omdw643qxadn92ddvv8nqg38tu8/content_img.png)
Одним из важных составляющих надежности является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
![Цифровое позиционировани](/upload/medialibrary/9c2/krq4i08rb0u78z58lrjc3uxq5bol5t4i/content_img.png)
Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки станка.
![Централизованная система](/upload/medialibrary/37b/ujho0mow2lgvco500ni5o5rfujy1j12y/content_img.png)
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка.
![Возможность установки](/upload/medialibrary/94a/whzwj8nk8u93btshqhr2ix2g19tjw55p/content_img.png)
Возможность установки на последнем шпинделе четырехстороннего деревообрабатывающего станка блока дисковых пил.
![Электронное устройств](/upload/medialibrary/af0/jt06i1758jj5ex2m9p5lbi8r72826nmo/content_img.png)
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.
Технические характеристики VH-M521 | |
Количество шпинделей (шт) | 5 |
Длина обрабатываемой заготовки (мм) | от 200 |
Ширина обработки (мм) | 18-210 |
Высота обработки (мм) | 8-130 |
Скорость подачи (м/мин) | 5-24 |
Частота вращения шпинделей (об/мин) | 6000 |
Мощность двигателя подачи (КВт) | 4 |
Мощность нижнего шпинделя (КВт) | 5,5 |
Мощность правого шпинделя (КВт) | 5,5 |
Мощность левого шпинделя (КВт) | 5,5 |
Мощность верхнего шпинделя (КВт) | 7,7 |
Мощность 2-го нижнего шпинделя (КВт) | 5,5 |
Мощность двигателя подъема траверсы (КВт) | 0,75 |
Суммарная мощность (КВт) | 35 |
Диаметр шпинделей (мм) | 40 |
Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
Диаметр инструмента на вертикальных шпинделях (мм) | 125-180 |
Диаметр инструмента на горизонтальных шпинделях (мм) | 125-180 |
Диаметр подающего ролика (мм) | 140 |
Диаметр вытяжного патрубка (мм) | 140 |
Габаритные размеры (мм) | 3700х1650х1750 |
Масса станка (кг) | 3300 |
