Краткое описание
Серия сверлильно-присадочных центров PMSK разработана для автоматизации процессов сверловки и фрезерования мебельных заготовок. Модульная линейка предлагает три конфигурации: базовая (одна верхняя группа), расширенная (две верхние группы) и промышленная (с возвратным конвейером). Все модели объединяет высокая скорость позиционирования (до 130 м/мин), наличие верхней и нижней сверловки, а также фрезерный шпиндель для...
Краткое описание

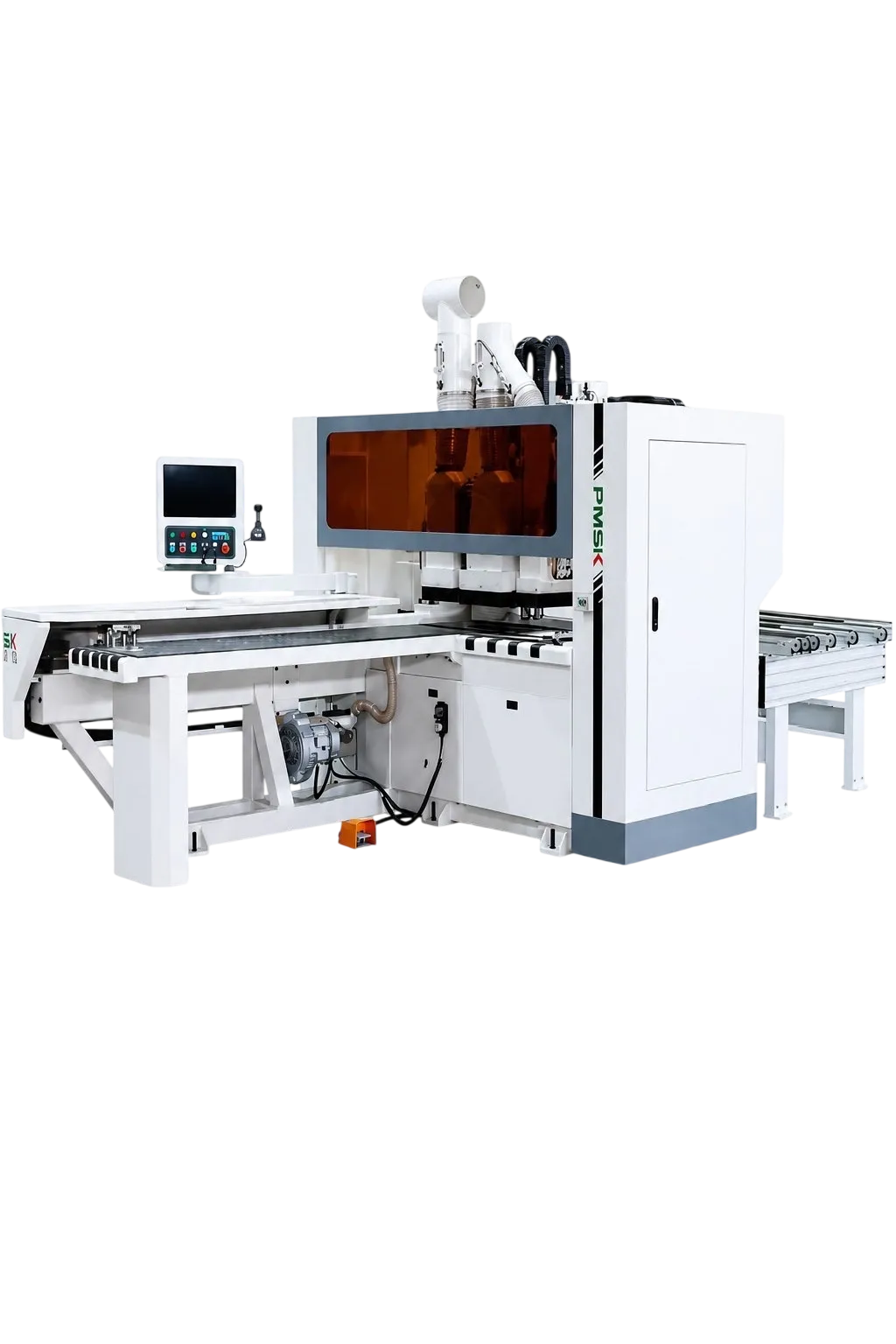

Серия сверлильно-присадочных центров PMSK разработана для автоматизации процессов сверловки и фрезерования мебельных заготовок. Модульная линейка предлагает три конфигурации: базовая (одна верхняя группа), расширенная (две верхние группы) и промышленная (с возвратным конвейером). Все модели объединяет высокая скорость позиционирования (до 130 м/мин), наличие верхней и нижней сверловки, а также фрезерный шпиндель для комплексной обработки деталей любой сложности.
Особенности конструкции (общие для всей серии)
-

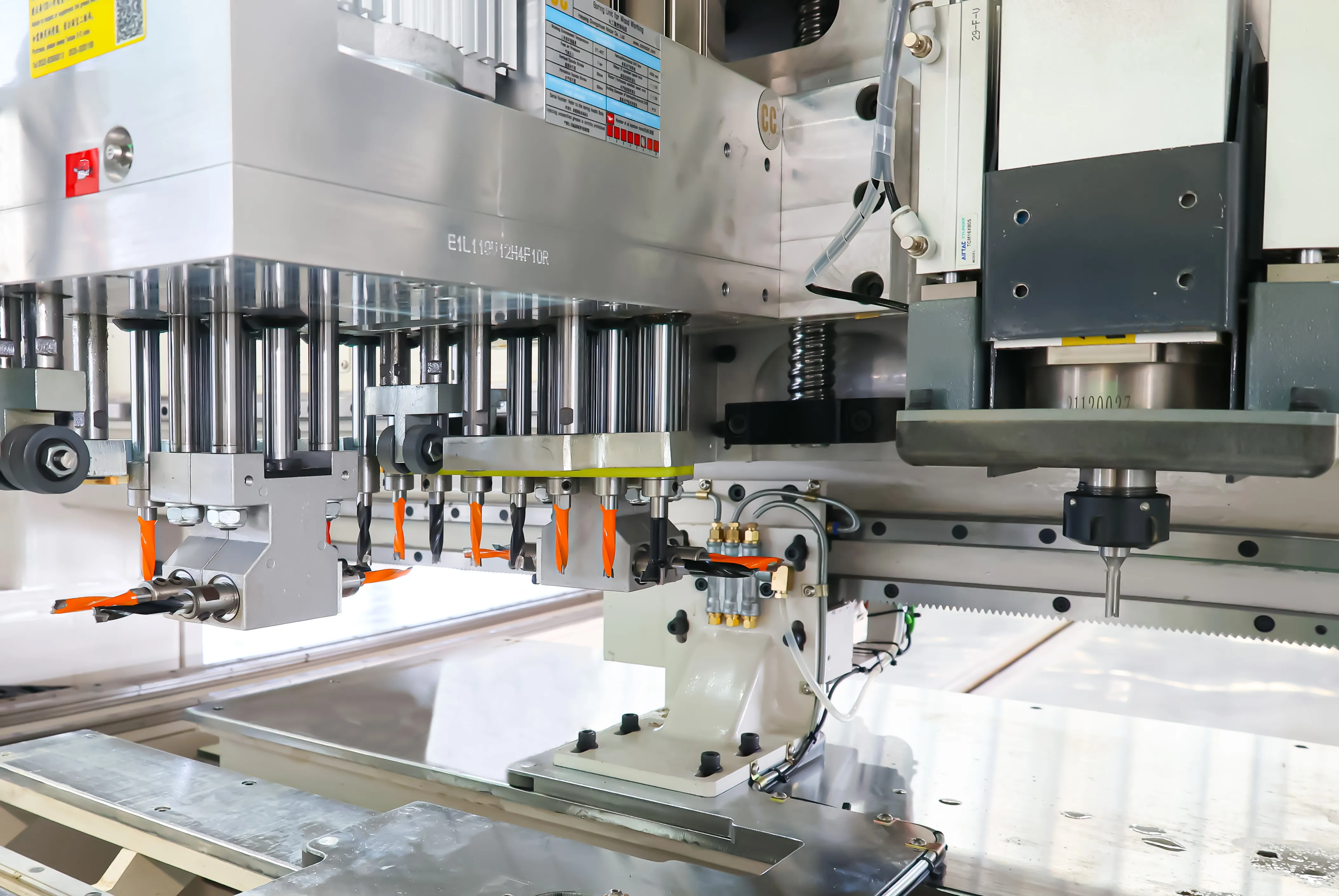

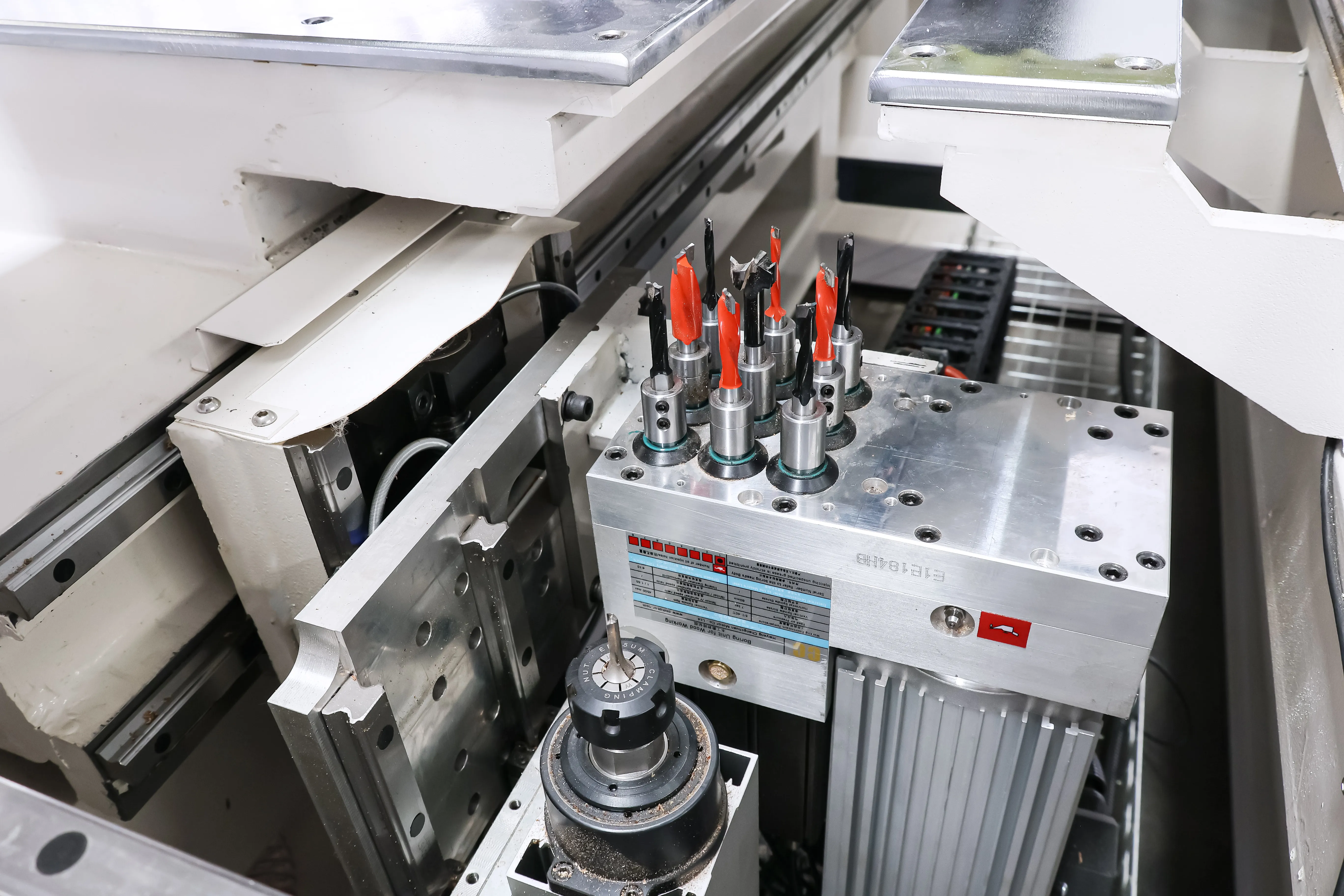

Комбинированная сверловка 12+8+9: Верхняя группа включает 12 вертикальных и 8 горизонтальных шпинделей, нижняя — 9 вертикальных. Это позволяет сверлить отверстия в пласти, торцы и выполнять нижнюю сверловку без переворота заготовки.
-
Фрезерный шпиндель 3.5 кВт / 18 000 об/мин: Интегрирован в систему для выборки пазов, четвертей, фасонной обработки кромок и присадки под петли в одном цикле.
-
Пневматический зонированный стол: Воздушный стол с клапанной системой позволяет включать вакуум только под обрабатываемой деталью. Минимальная ширина заготовки — от 35 мм.
-
Сервоприводная система: Высокоскоростные перемещения (X:80, Y:130, Z:15 м/мин) обеспечивают максимальную производительность при сохранении точности позиционирования.
Преимущества и различия моделей
| Модель | Ключевое преимущество | Оптимальное применение |
|---|---|---|
| С одной верхней группой (базовая) | Компактность при полной функциональности. Вес 4200 кг, ширина 2800 мм. | Небольшие и средние мебельные цеха, обработка стандартных щитов. |
| С двумя верхними группами | Параллельная обработка двух заготовок. Производительность увеличивается до 80%. | Серийное производство одинаковых деталей (ящики, фасады, царги). |
| С возвратным конвейером | Автоматическая загрузка/выгрузка + возможность обработки длинномеров до 2800 мм. Без участия оператора. | Крупносерийное и массовое производство, полностью автоматизированные линии. |
Технические характеристики (базовая модель)
| Параметр | Значение |
|---|---|
| Длина заготовки | 180 – 2800 мм |
| Ширина заготовки | 35 – 1200 мм |
| Толщина материала | до 50 мм |
| Фрезерный шпиндель | 3.5 кВт / 18 000 об/мин |
| Верхняя сверлильная группа | 12 верт. + 8 гориз. |
| Нижняя сверлильная группа | 9 вертикальных |
| Скорость X / Y / Z | 80 / 130 / 15 м/мин |
| Стол | Пневматический с клапанами |
| Установленная мощность | 15 кВт (базовая) |
| Вес | 4 200 кг (базовая) |
| Габариты (Д х Ш х В) | 6000 × 2800 × 2600 мм |
Комплектация: В базовую поставку входят система ЧПУ с русифицированным интерфейсом, сервоприводы, автоматическая централизованная смазка, защитные ограждения. Модели с двумя верхними группами и возвратным конвейером поставляются под заказ с увеличенной мощностью до 30 кВт и весом до 8000 кг.
