Краткое описание
Многофункциональный центр М5.3 — это собственная разработка компании «Пиньмай», созданная по индивидуальному заказу для максимальной эффективности на дверном производстве. Оборудование объединяет в себе три мощных шпинделя (6 кВт для замков и два по 2,2 кВт для петель), что позволяет выполнять полный цикл подготовки дверного блока за одну установку. Простота эксплуатации и высокая скорость работы делают этот станок идеальным выбором для серийного выпуска межкомнатных и входных дверей.
Особенности конструкции
-

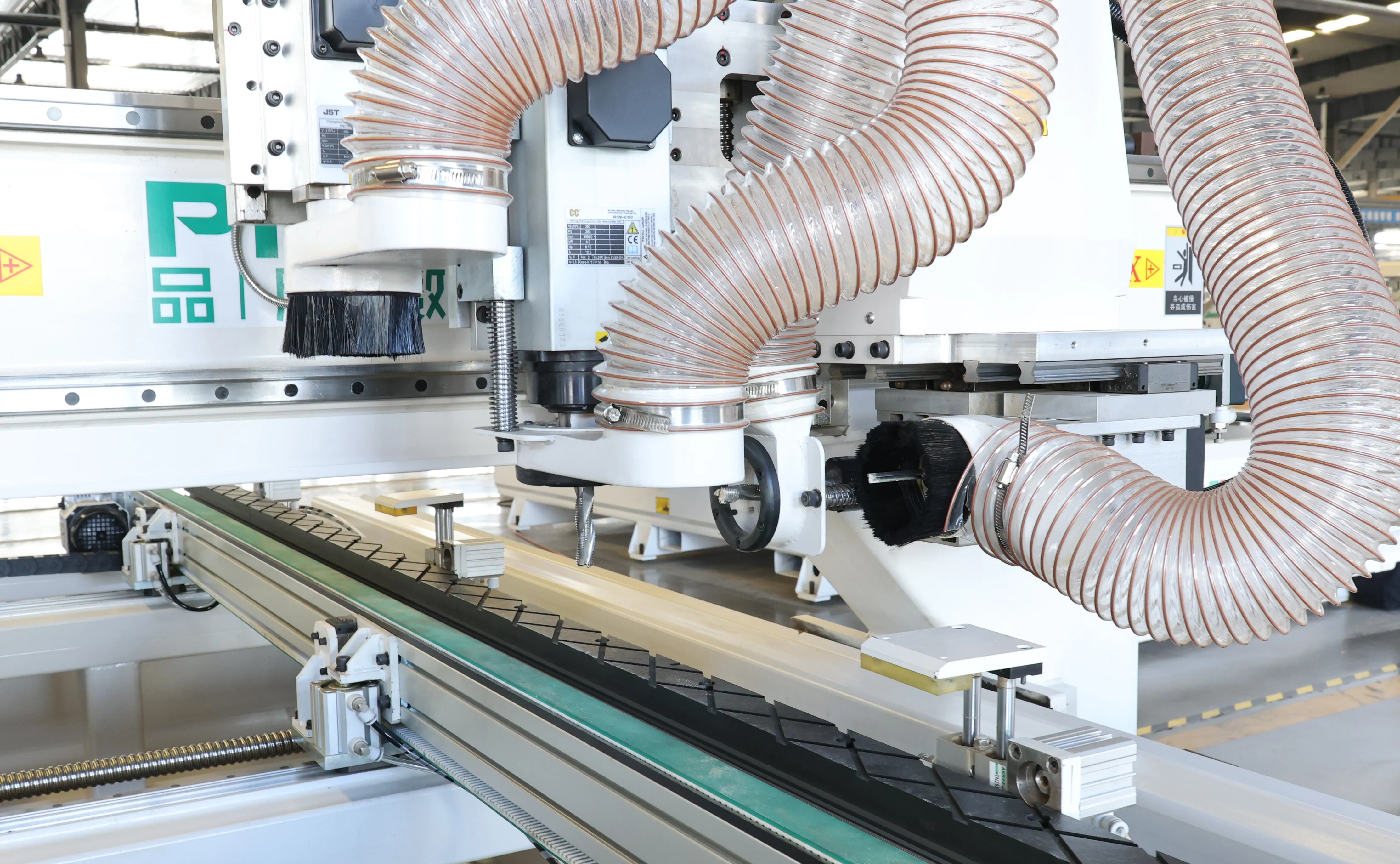

Специализированная шпиндельная группа: Один центральный шпиндель (6 кВт) обрабатывает отверстия и пазы под замок, а два дополнительных шпинделя (по 2,2 кВт) одновременно фрезеруют гнезда под верхнюю и нижнюю петли. Это ускоряет процесс в 2–3 раза по сравнению с работой одним инструментом.
-
Автоматическая регулировка стола: Рабочий стол автоматически подстраивается под ширину полотна (от 600 до 1220 мм), исключая ручную переналадку при смене типоразмера дверей.
-
Интеллектуальная система контроля: Датчики автоматически измеряют длину и диаметр режущего инструмента. Это исключает ошибки оператора и гарантирует точность врезки замка (глубину и чистоту паза).
-
Вспомогательная подача: Наличие устройства вспомогательной подачи снижает физическую нагрузку на оператора и обеспечивает равномерное движение заготовки через рабочую зону.
Преимущества станка
-
Скорость и простота: Благодаря сочетанию трех шпинделей и автоматической настройке стола, обработка одного полотна занимает всего несколько секунд. Управление интуитивно понятно, что сокращает время обучения персонала.
-
Идеальная геометрия: Привод по осям X и Y осуществляется через зубчатую рейку (скорость до 60 м/мин), а по оси Z — через ШВП. Это обеспечивает точное позиционирование при выборке сложных пазов под замки с ответными планками.
-
Работа с крупногабаритом: Максимальная длина заготовки составляет 2800 мм, что подходит для высоких входных дверей и двустворчатых конструкций.
-
Стабильность: Увеличенный вес станка (3000 кг) по сравнению с базовыми моделями повышает жесткость и виброустойчивость при обработке твердых пород древесины (дуб, ясень).
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина дверного полотна | до 2800 мм |
| Ширина дверного полотна | 600 – 1220 мм (автоматическая регулировка) |
| Толщина материала | 30 – 60 мм |
| Мощность шпинделей | 6 кВт (замковый) + 2,2 кВт × 2 (петельные) |
| Скорость перемещения (X/Y) | 60 м/мин (зубчатая рейка) |
| Тип привода по Z | Ходовой винт (ШВП) |
| Система привода | Сервопривод |
| Дополнительные функции | Датчики длины/диаметра инструмента, вспомогательная подача |
| Напряжение питания | 380 В / 3 фазы / 50 Гц |
| Давление воздуха | ≥ 0,65 МПа |
| Установленная мощность | 32 кВт |
| Вес станка | 3000 кг |
| Габариты (Д × Ш × В) | 3500 × 2200 × 2300 мм |
