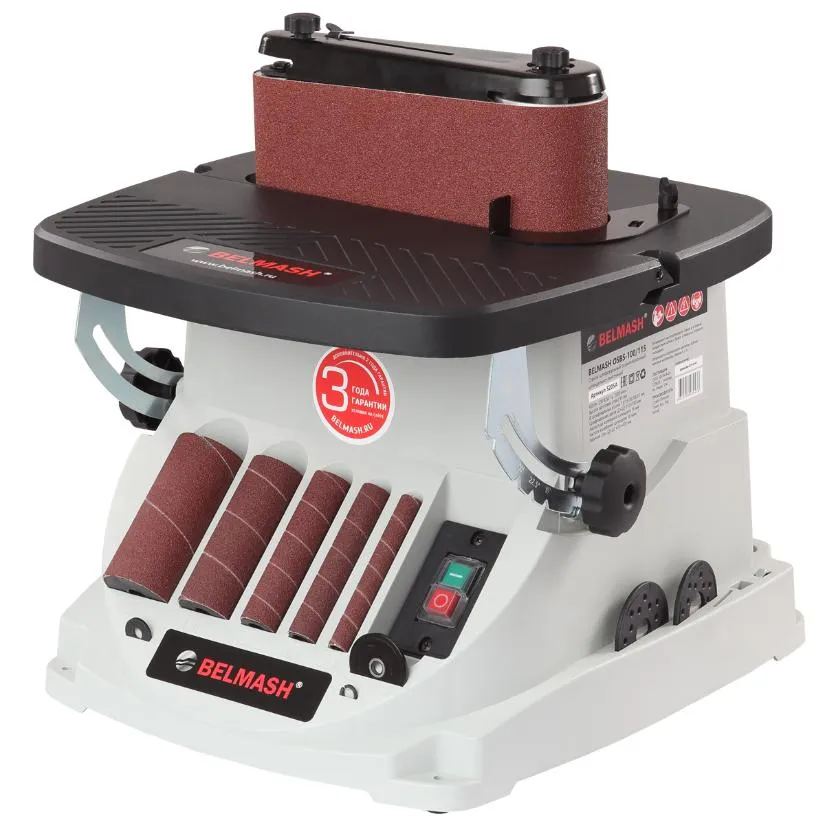

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115 применяется в штучном и мелкосерийном деревообрабатывающем производстве. Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.

 Комплектуется сразу двумя узлами, что позволяет выбрать более подходящий в зависимости от поставленной задачи.

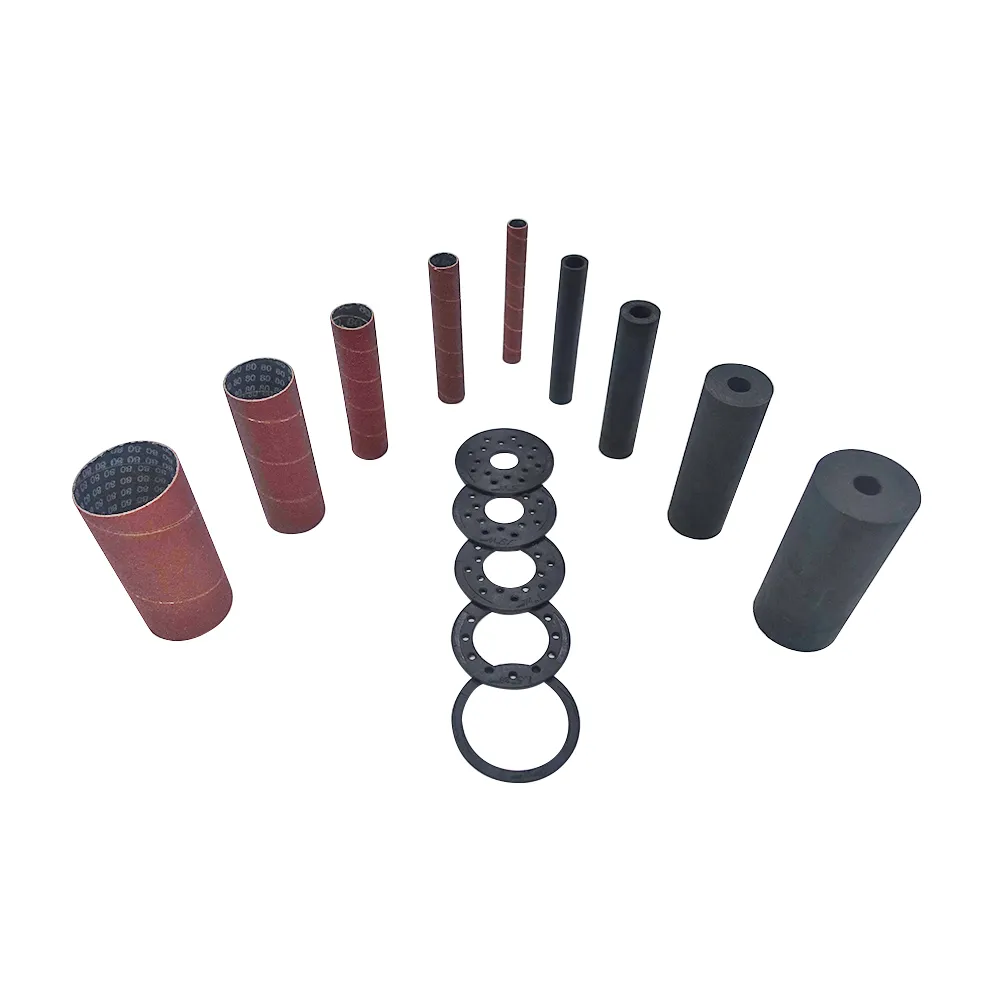

Шпиндельный узел оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. В зависимости от кривизны обрабатываемой поверхности подбирают диаметр абразивной втулки (13, 19, 26, 38, 51 мм). Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки.

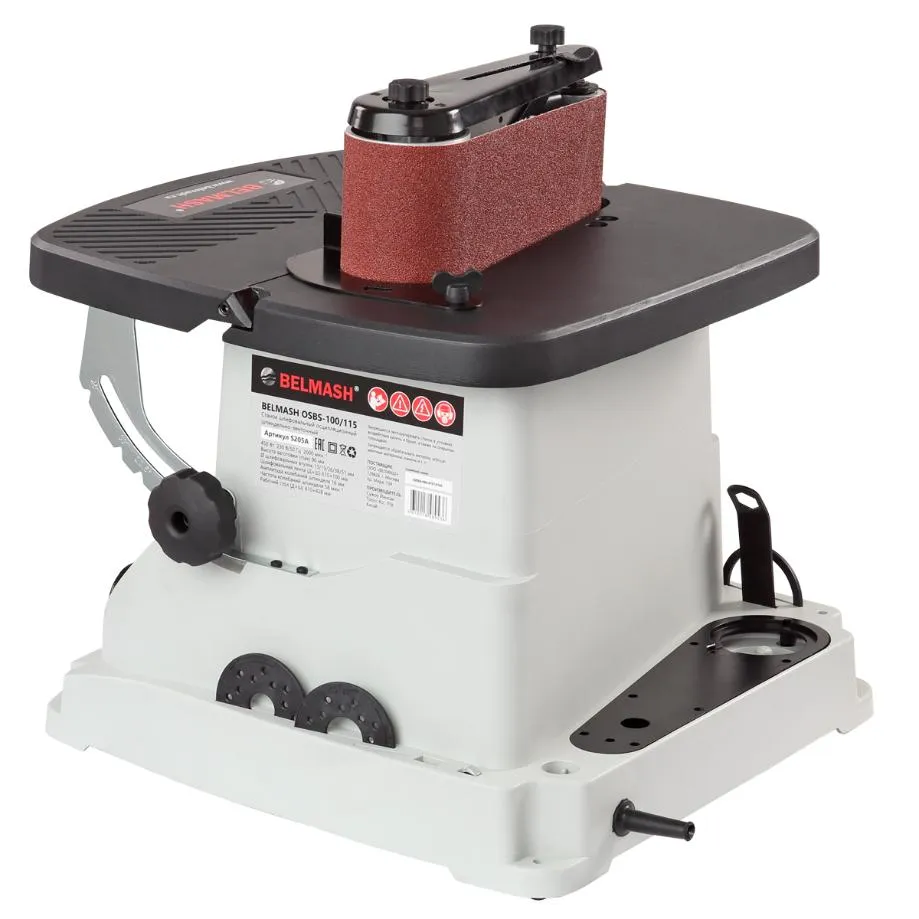

Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты тоже происходит с осцилляцией, что повышает производительность и качество шлифования.

Комплектация

Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя – 2000 об./мин.

Рабочий стол состоит из двух секций из литого алюминия. Передняя секция регулируется по наклону, задняя – жестко закреплена. Фиксированные углы наклона поворотной секции стола 0/15/22,5/30/45 град.

Высота шлифовального барабана, мм 115. Максимальная высота заготовки 90 мм.

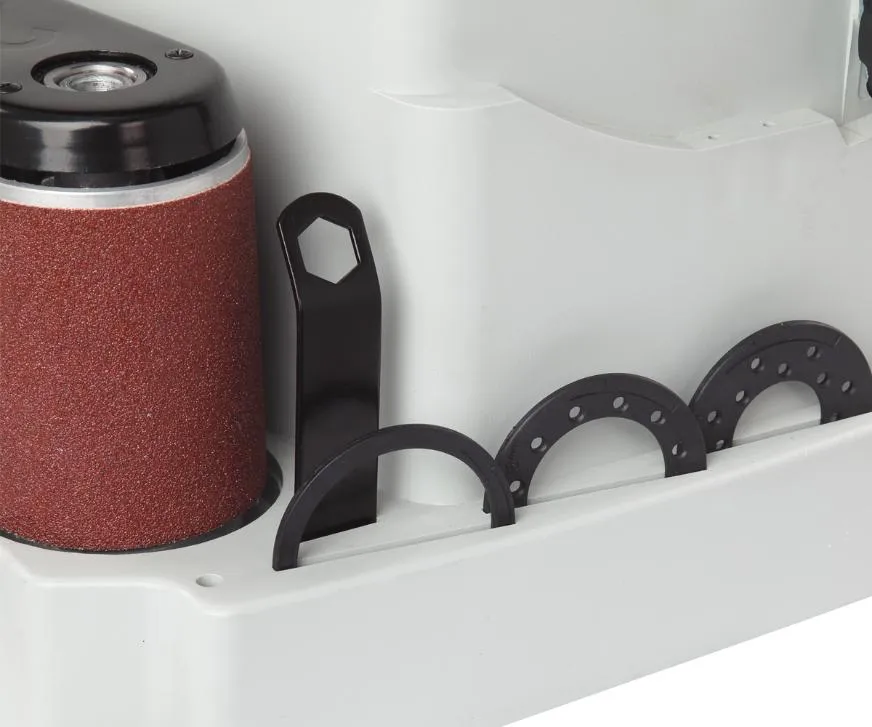

На корпусе станка имеются слоты для хранения всех принадлежностей из стандартного набора: барабанов, втулок, вкладышей, шайб и ленточного узла в сборе.

Пластиковый корпус имеет четыре крепежных отверстия, которые служат для фиксации на верстаке, столе и т.п. (крепеж в комплект поставки не входит).

Внимание! Запрещается применять станок для влажного шлифования. Это может привести к поражению электрическим током.

Древесная пыль, появляющаяся при шлифовании, может быть опасной для вашего здоровья. Работайте на станке только в хорошо вентилируемых помещениях и обеспечьте надлежащее удаление пыли, подключив станок к вытяжной установке, например BELMASH DC850C, BELMASH DC2500MC/380 с фильтр-картриджем 1мкм. Для очистки воздуха всего помещения используйте систему фильтрации воздуха BELMASH AF-1600.

Станок соответствует требованиям технических регламентов:

ТР ТС 010/2011 «О безопасности машин и оборудования»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Мощность
450 Вт

Напряжение питающей сети
230 В

Частота тока
50 Гц

Тип электродвигателя
Коллекторный

Частота вращения шпинделя
2000 об/мин.

Материал рабочего стола
алюминий

Размер рабочего стола (Д × Ш × Т)
410 × 428 мм

Диаметр патрубка пыле/стружкоудаления
38,7 мм

Угол наклона стола
0-45 °

Резьба шпинделя
M8 × 1,25 мм

Длина шлифовальной ленты
610 мм

Ширина шлифовальной ленты
100 мм

Скорость шлифовальной ленты
8 м/с

Диаметр шпинделя
12,7 мм

Наружный диаметр шлифовальных барабанов
18,6/25,1/37,5/50,5 мм

Диаметр шлифовальных втулок
13/19/26/38/51 мм

Частота колебаний шпинделя
58 мин

Амплитуда колебаний шпинделя
16 мм

Высота шлифовального барабана
115 мм

Высота стола над уровнем верстака
340 мм

Максимальная высота заготовки
90 мм

Габаритный размер (Д × Ш × В)
410 × 510 × 460 мм

Размер упаковки (Д × Ш × В)
470 × 450 × 530 мм

Гарантийный срок
12 мес.

Страна происхождения
Китай

Масса нетто
12,8 кг

Масса брутто
14,3 кг
