Технические характеристики |
|
SI400 EP CLASS |
---|---|---|
Максимальная высота пропила (с диском 400мм ) при 90° |
мм |
140 |
Максимальная высота пропила (с диском 400мм ) при 45° |
мм |
97 |
Угол наклона пилы, градусы |
|
... |
Технические характеристики |
|
SI400 EP CLASS |
---|---|---|
Максимальная высота пропила (с диском 400мм ) при 90° |
мм |
140 |
Максимальная высота пропила (с диском 400мм ) при 45° |
мм |
97 |
Угол наклона пилы, градусы |
|
45 |
Подъем-опускание и наклон пилы |
|
программатор |

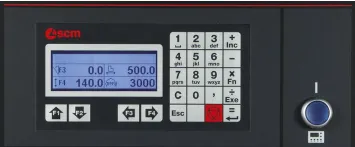

Панель управления |
|
Ready |
Частота вращения основной пилы, |
об/мин |
3000 - 4000 - 5000 |
Частота вращения подрезного диска, |
об/мин |
8500 |
Мощность двигателя основного пильного узла |
кВт |
7 |
Мощность двигателя подрезного узла |
кВт |
0,9 |
Размеры обрабатываемой плиты с кареткой 3200 мм |
мм |
3200x3200 |
Ширина пропила по параллельной направляющей линейке |
мм |
1270 |
Диаметр аспирационного патрубка: - на станине, мм - на подвесном защитном кожухе, мм - на расклинивающем ноже, мм |
мм мм |
120 100 60 |
Транспортные размеры станка |
мм |
3550х1200х1950 |
Масса станка |
кг |
1146 |
SI 400 EP CLASS вариант с электрической защитой

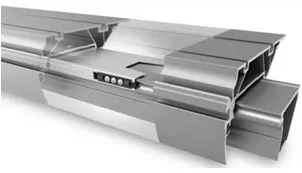

Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания. |
![]() |
Подрезной узел с независимым приводом и регулировками с внешней стороны станины для быстрой установки положения подрезной пилы. Эксцентриковый прижим Удлинение стола на выходе Каретка длиной 3200 мм |
![]() |
Вариант комплектации READY 3 включает в себя:
Автоматическую параллельную направляющую линейку с управлением приводом Отображение положения линейки при помощи магнитной ленты Параллельная линейка перемещается по цилиндрической направляющей диаметром 50 мм Линейку можно полностью исключить (отвести) с рабочего стола Устройство пневматической фиксации Автоматическая система распознавания положения линейки в зависимости от того, как она установлена - высокий или низкий варианты положения (линейка переворачивается на 90 град.) Настройка нажатием и удерживанием клавиши Возможность плавной настройки Автоматическая настройка Электронный дисплей для отображения положения параллельной линейки Настройка по двум осям в стандартной комплектации Настройка подъема/наклона пил Автоматическая настройка инструмента по высоте в зависимости от наклона. Режимы: ручной, полуавтоматический и автоматический с памятью на 99 программ. Дополнительные функции: калькулятор и счетчик времени. Кнопки пуска/остановки двигателя встроены в пильную каретку, для пуска и остановки основного и подрезного узлов |
![]() ![]() ![]() |
Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров, каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем |
![]() |

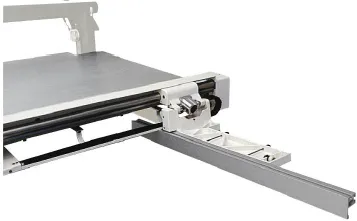

Рамный стол с линейкой Quick Lock Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе.
- выдвигаемая рама с вальцом для поддержки заготовок на расстоянии до 2400 мм от пильного диска. Примечание: устройство (линейка) для угловых резов обязательно должно быть выбрано при заказе данной опции. |
![]() |
Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы (вариант с электрической защитой) с диаметром 100 мм. Может быть полностью исключен из рабочей зоны. |
![]() |
Линейка для выполнения угловых резов. Укомплектована упором, выдвигающимся до 1500 мм |
![]() |
Безопасность и устройства защиты:
Кнопка аварийного выключения с передней стороны станка
Защита от перегрузок
Защитный кожух над пильным диском для установки на расклинивающий нож (вариант с электрической защитой), с вытяжным раструбом диаметром 60 мм Основной выключатель, запираемый на навесной замок 10 лет гарантии на систему пильной каретки
