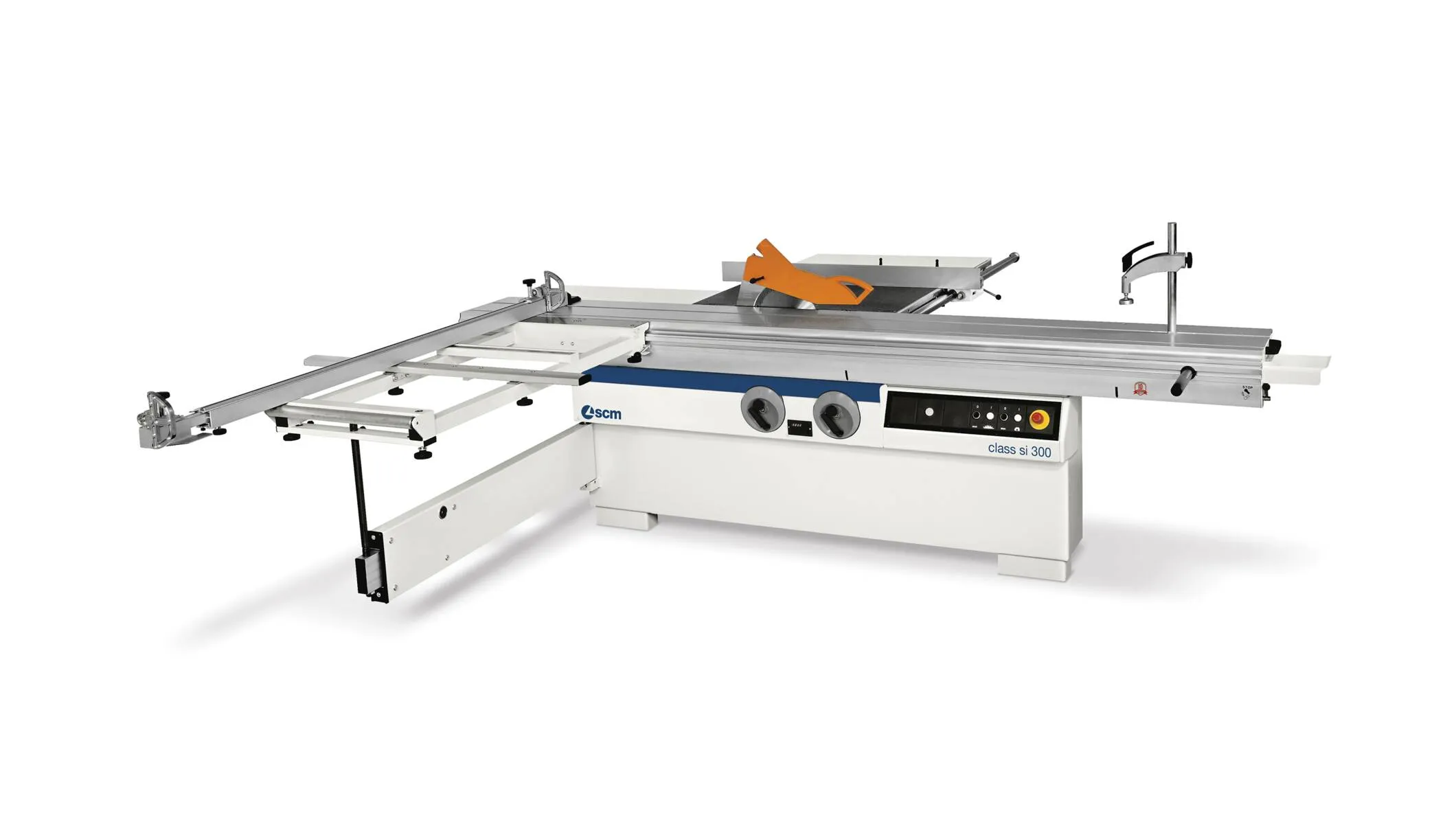

Станок форматно-раскроечный SI300 Class SCM

Модель SI 300 Class является станком промышленного класса, который предназначен для раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов).

Станок предназначен для высококачественного чистового продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных с предварительной подрезкой нижней кромки заготовки для исключения образования сколов, а также заготовок из массивной древесины, пластика, цветных и тонких листовых металлов.

Качественный, предназначенный для индустриального (интенсивного) использования, полноформатный, профессиональный станок. Отличительной характеристикой станка является высокоточная каретка 3200x360 мм, имеющая прямолинейность реза на всю длину каретки +/- 0.05 мм и при этом не нуждается в какой либо регулировке.

  Подвижная каретка компании “SCM Group” изготовлена из специального алюминия, каретка скользит по высокоточным закаленным стальным направляющим, в которых имеется специальная радиусная фрезеровка (сферическое сечение направляющих), направляющие фиксируются на каретке механически методом вальцевания;

•    подъем и наклон пильного и подрезающего узлов осуществляется вручную посредством маховиков на фронтальной части станка;
•    защитный кожух над пильным полотном, установленный на разделительном ноже, с вытяжным раструбом диаметром 60 мм;
•    опорная рама, в комплекте с подвижной алюминиевой траверсой для быстрого позиционирования линейки при выполнении угловых распилов;
•    направляющая для выполнения параллельных распилов с икрометрической регулировкой;
•    индикация угла наклона пильного агрегата на цифровом механическом индикаторе;
•    пульт управления расположен на фронтальной стороне станка;
•    узел подрезки (с отдельным двигателем) регулируется снаружи и имеет механические упоры для быстрой переналадки;
•    удобный и эргономичный эксцентриковый прижим на каретке для фиксации заготовки;
•    удлинитель-расширение стола со стороны выхода заготовки;
•    набор инструментов и гаечных ключей для обслуживания и эксплуатации;
•    подробная инструкция (с русским переводом) и каталог для заказа запасных частей.

Технические характеристики

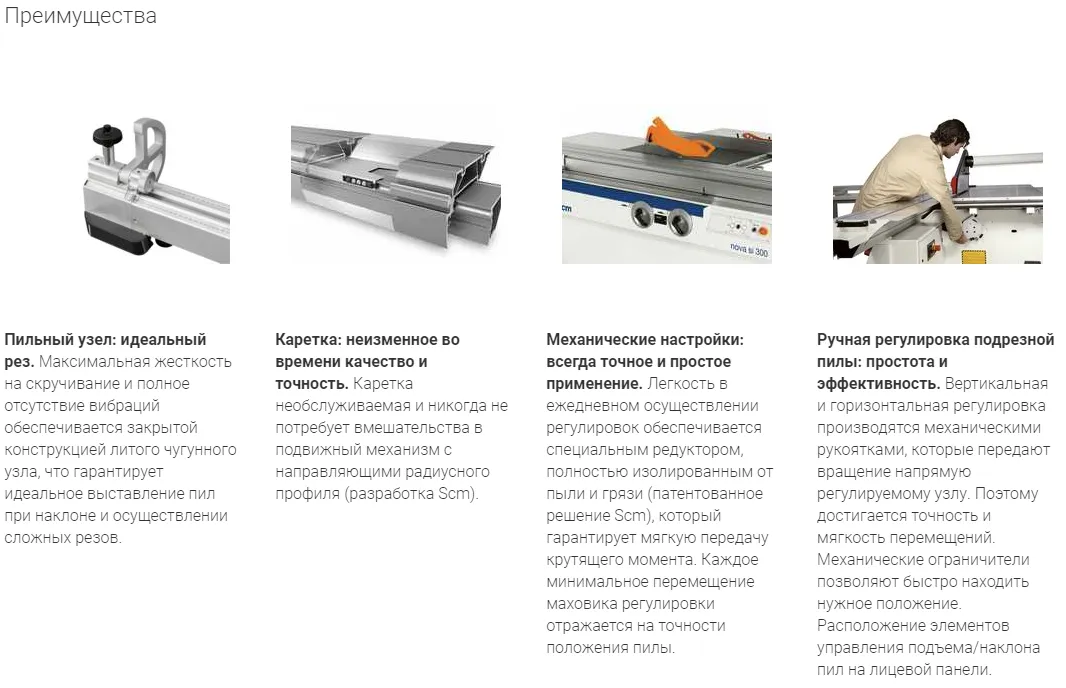

	Высокое качество раскроя  благодаря структуре каретки со специальными арочными стальными направляющими  (патент Scm).
	Жесткость и отсутствие вибраций при помощи закрытой структуры пильной каретки, что гарантирует выравненность пил.
	Ручная регулировка всегда легкая и точная. Каждому минимальному перемещению рукоятки всегда соответствует точная регулировка пилы.

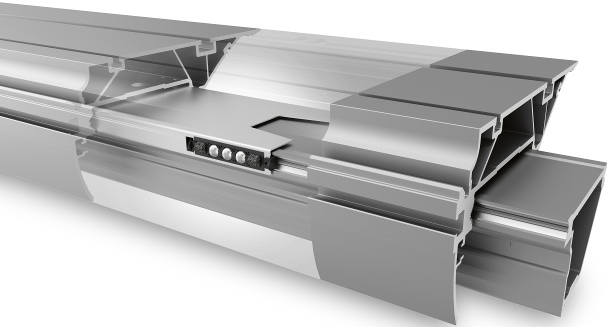

Подвижная каретка

Высокотехнологиеское решение от SCM:

- каретка изготовлена из цельнотянутого алюминия и имеет ячеистую многокамерную структуру, обеспечивающую максимальную прочность .

- направляющие завальцованы в каретку, что существенно повышает ее долговечность.
- отшлифованные стальные направляющеи имеет форму дуги и обеспечивает беспрецендентную точность и прочность: точность достигает 0,05 мм (!) на всю длину каретки, а каретка выдерживает нагрузки в 4 раза (!) больше, чем альтернативыне решения европеский производителей.
- многолетний срок службы даже при высоких нагрузках.
- плавное и легкое перемещение.

Размеры стандартной каретки 400х200х3200 мм. По требованию станок поставляется с длиной каретки 3800 мм (опция).

Телескопический суппорт рамного стола

Нижний поворотный телескопический суппорт рамного стола сделан из цельнотянутого алюминия, что обеспечивает максимальную точность и гладкость хода. Регулируемые пыльники защищают от проникновения стружки и повышают надежность в долгосрочном периоде.

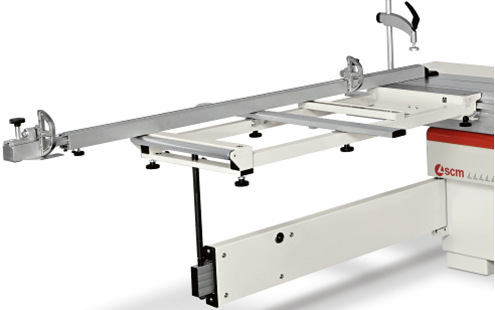

Рамный стол

Большой массивный рамный стол длиной 1940 мм сделан из цельнотянутого алюминия.

Стандартная комплектация включает в себя:

- массивную телескопическую линейку с метрической шкалой с двух сторон.

- валец, облегчающий загрузку больших плит.

- 1 эксцентриковый прижим,

- 2 перекидных упора.

Пильный узел

Массивный чугунный пильный узел имеет замкнутую по контуру конструкцию, что повышает жесткость и полностью устраняет вибрации. Плавный гладкий подъем и опускание пильного диска благодаря перемещению по двум цилиндрическим направляющим.Высокоточный наклон узла осуществляется на массивных чугунных суппортах. В стандартной комплектации станок снабжен электродвигателями следующих мощностей:

• Основной двигателя 5 кВт.
• Двигатель подрезного узла 0,9 кВт.
• По запросу форматно-раскроечны станок SI300 Class поставляется с двигателем 7 кВт (опция).

Подрезной узел

Подрезная пила легко и быстро настраивается с внешней стороны и не требует использования гаечных ключей, которые требовались в прошлом.

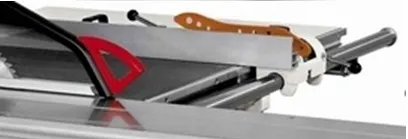

Параллельная направляющая линейка

Направляющая линейка позволяет выполнять резы до 1270 мм в стандартной комплектации или опционально (по запросу) до 1500 мм.

- перемещается по массивной цилиндрической направляющей, диаметром 40 мм.
- имеет микрометрическую настройку, что позволяет легко и просто выполнять настройку до долей миллиметра.
- снабжена массивным чугунным фиксатором.Направляющая линейка может быть дополнительно снабжена электронным индикатором положения (опция).

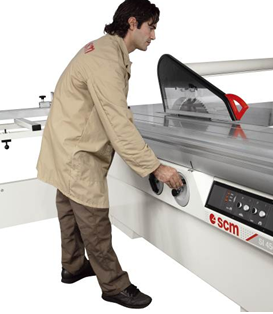

Маховички подъема и наклона пильного узла

Маховички позволяют выполнять подъем/опускание и наклон пильного узла на углы от 0 до 45 градусов.

При этом оператору не требуется прилагать физических усилий, т.к. маховички снабжены редуктором и легко и плавно вращаются. (Другие европейские производители, как правило, ставят маховички, требующие приложения значительных физических усилий)

Маховички полностью защищены от пыли и имеют удобное для оператора расположение спереди станка.

Защитный кожух пилы (опция)

Верхний защитный кожух пилы существенно повышает безопасность работы для оператора станка.

Защитный кожух поставляется по запросу и не входит в стандартную комплектацию.

Компания SCM настоятельно рекомендует использовать защитный кожух.

Дополнительное устройство для параллельных резов (опция)

Устройство (линейка) быстро устанавливается на каретку, оснащено миллиметровой линейкой, выдвижным упором для размеров до 1000 мм и миллиметровой  системой позиционирования для выполнения предварительного реза.
