Стол фрезерный BELMASH RT650L

Описание BELMASH RT650L

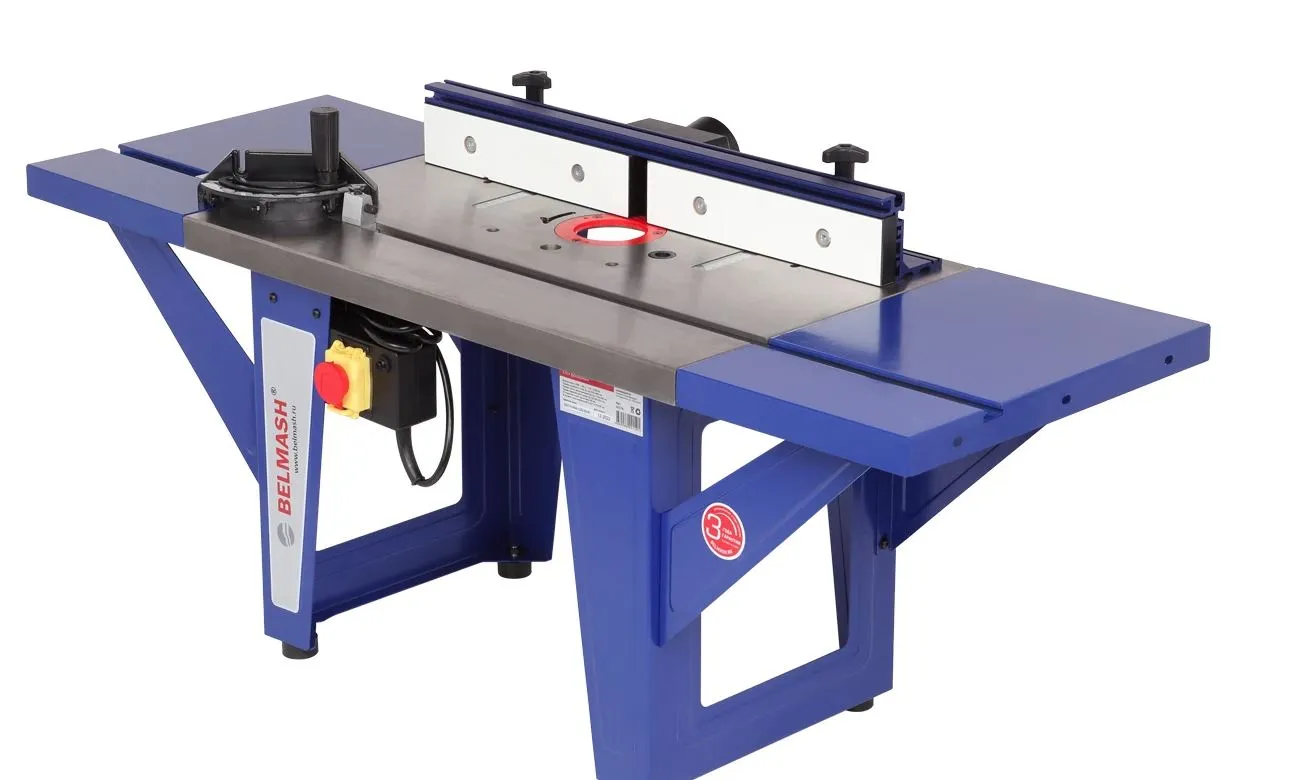

Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем. Изделие представляет собой основной стол, который устанавливается на две стальные опоры (листовая сталь). По бокам с помощью специальных боковых кронштейнов крепятся два дополнительные столы. Основание занимает площадку 530×345 мм. На нижней части стальных опор установлены четыре виброгасящие ножки.

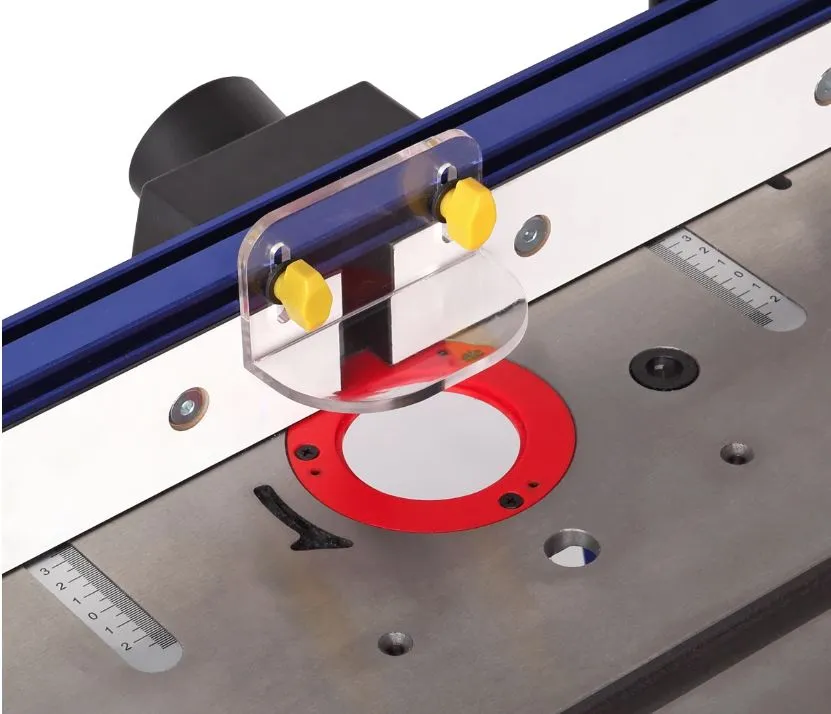

Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин. В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм. Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

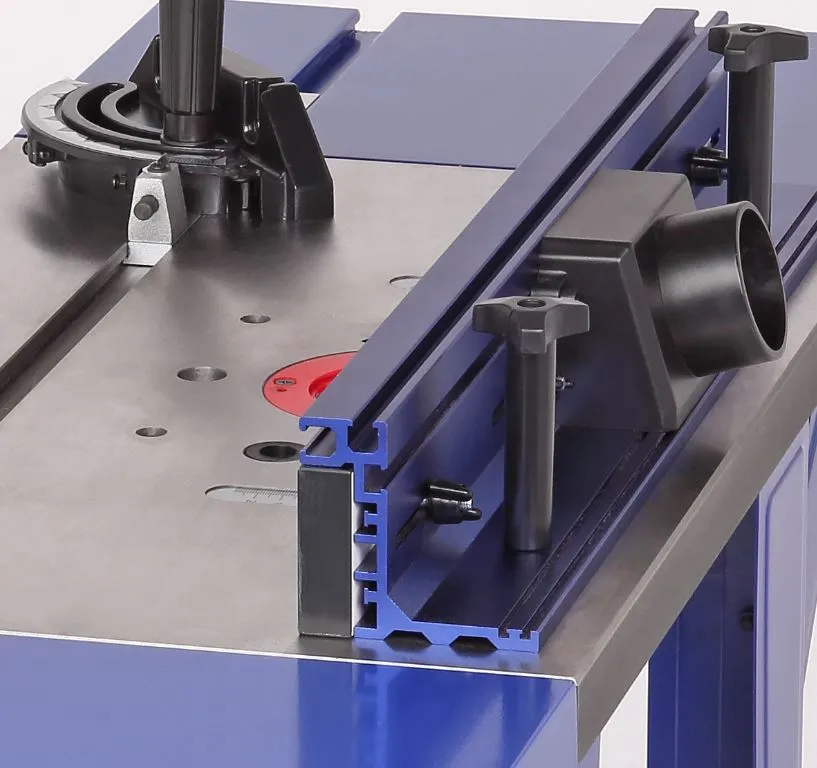

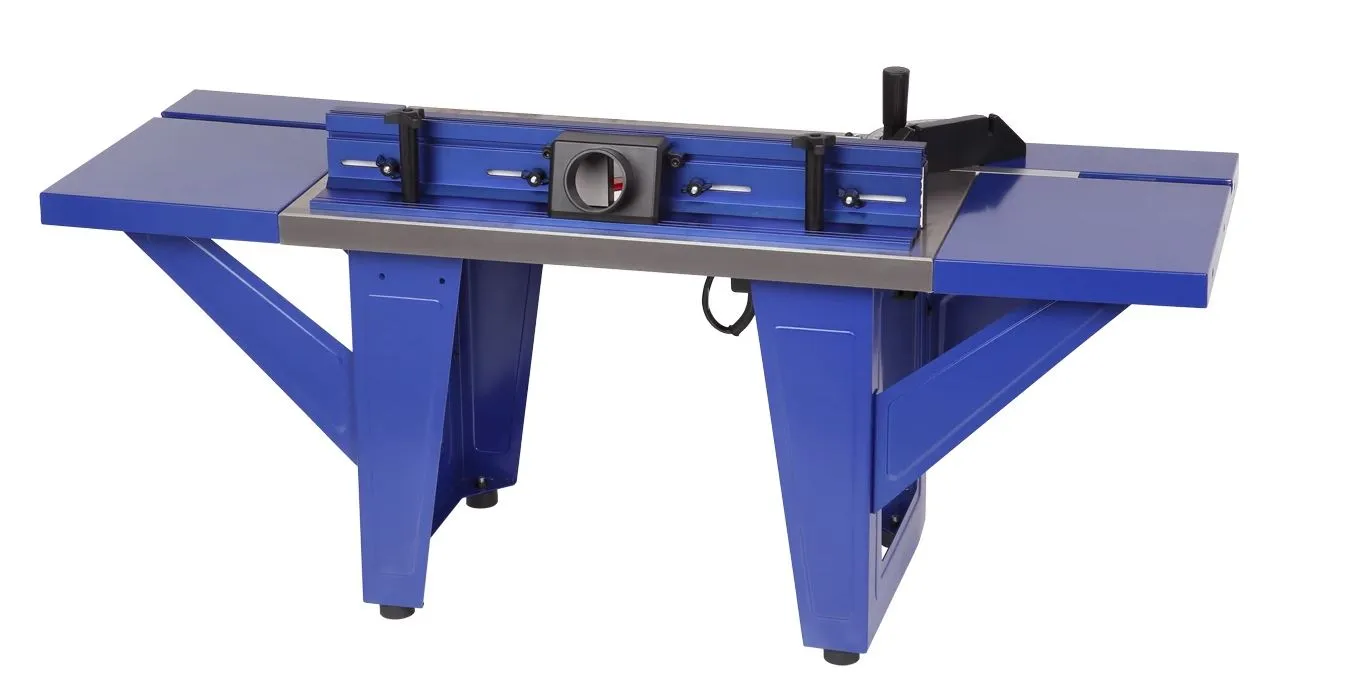

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят). Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.

Преимущества

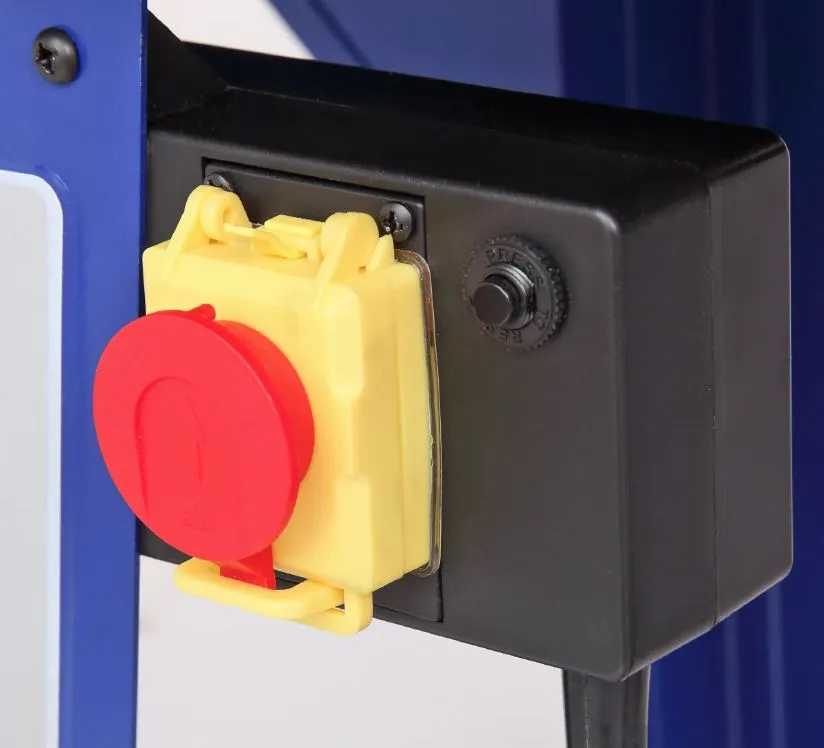

Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки. Токовый предохранитель защищает от перегрузок и замыканий сети. Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии. Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки. Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину. Высота стола составляет 450 мм, что позволяет установить фрезерный лифт BELMASH D033A. Для монтажа лифта нужно снять с него предустановленную пластину.

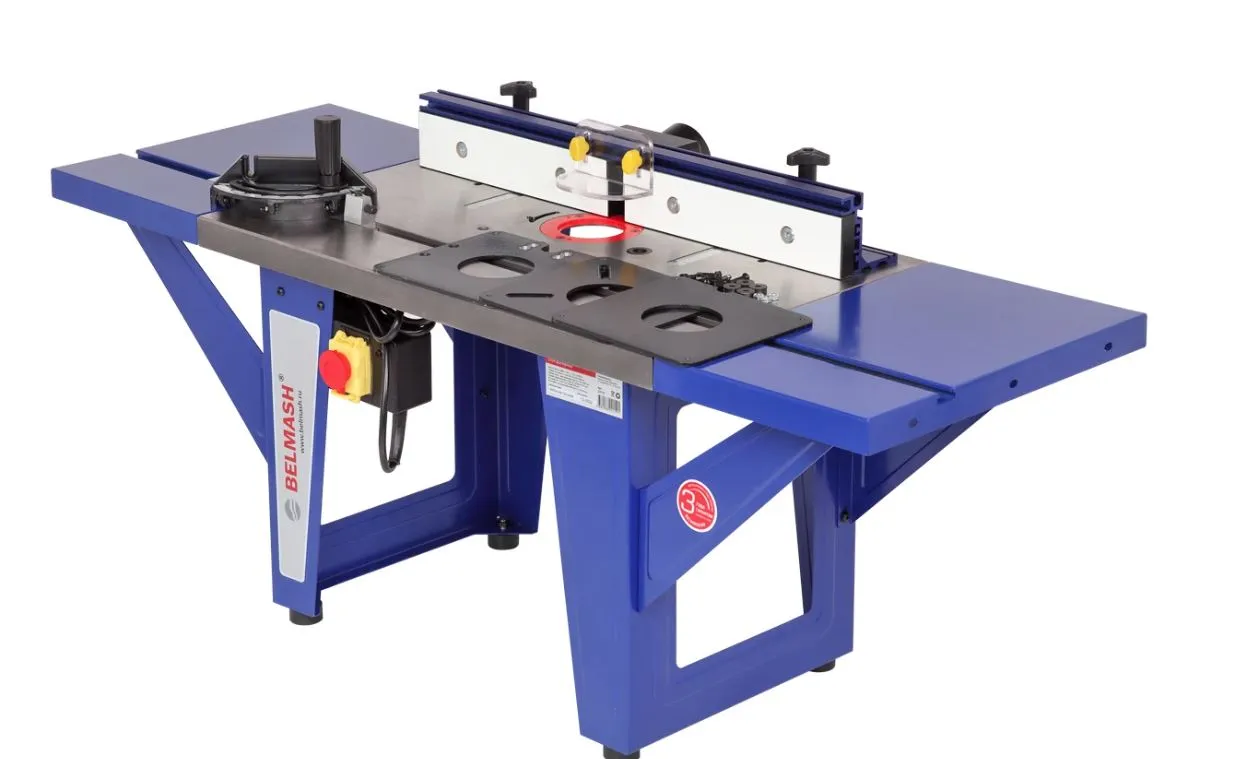

Комплектуется тремя установочными пластинами:

1. Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия).
2. Пластина №2 - для лифта фрезерного BELMASH D033A.
3. Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования.

Характеристики

• Высота рабочей поверхности относительно пола 450 мм
• Материал рабочего стола Чугун
• Размер рабочего стола (Д × Ш × Т) 650 × 400 × 34 мм
• Размеры дополнительного стола (Д × Ш) 250 × 400 мм
• Количество дополнительных столов 2 шт.
• Тип паза Т-образный
• Количество пазов 1 шт.
• Размер паза (Ш × В) 19 × 9,5 мм
• Диаметр патрубка пыле/стружкоудаления 63,5 мм
• Размер параллельного упора (Д × В) 600 × 63,5 мм
• Материал параллельного упора алюминий + МДФ
• Общая длина рабочих столов 1150 мм
• Размер накладных щечек параллельного упора 290 × 63 мм
• Количество накладных щечек параллельного упора 2 шт.
• Размер пластины установочной 180 × 180 мм
• Внутренние диаметры вставок стола 6,35/12,7/35 мм
• Диаметр отверстия стола под вставки 70 мм
• Габаритный размер (Д × Ш × В) 1150 × 400 × 550 мм
• Размер упаковки (Д × Ш × В) 710 × 455 × 255 мм
• Гарантийный срок 24 мес.
• Масса нетто 33 кг
• Масса брутто 35 кг

Комплектация

• Стол основной чугунный 1
• Опора фрезерного стола 2
• Упор угловой 1

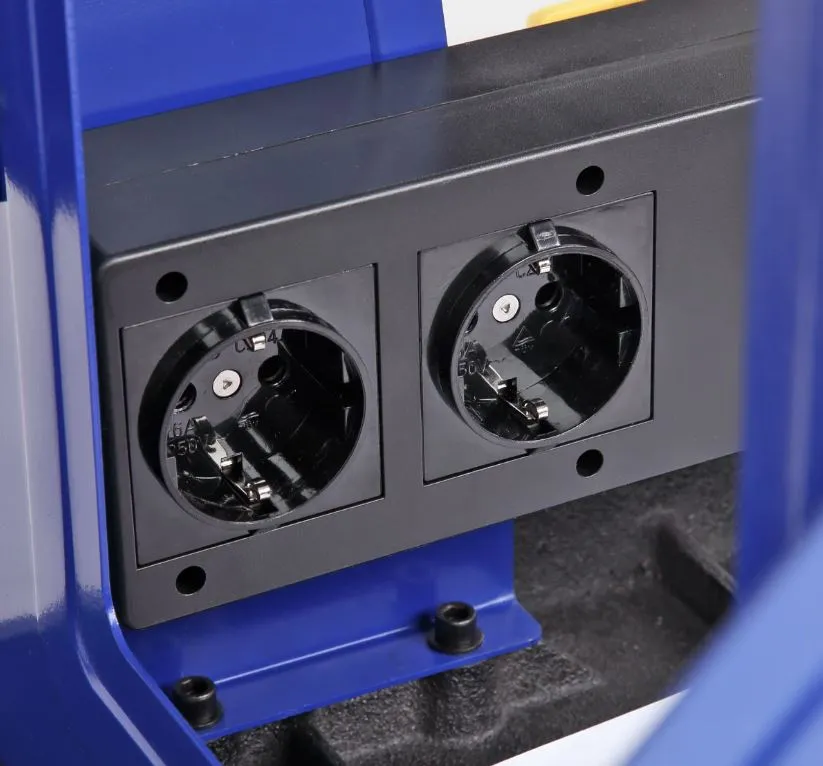

• Блок выключателя со шнуром питания 1
• Упор параллельный в сборе 1
• Рукоятка фиксации параллельного упора 2
• Вставка регулировочная параллельного упора 2
• Вставка стола 3
• Ножка опоры фрезерного стола 4
• Расширение боковое 2
• Опора бокового расширения левая 2
• Опора бокового расширения правая 2
• Пластина монтажная 3
• Комплект крепежа 1
• Комплект ключей 1
• Руководство по эксплуатации 1
• Упаковка 1
