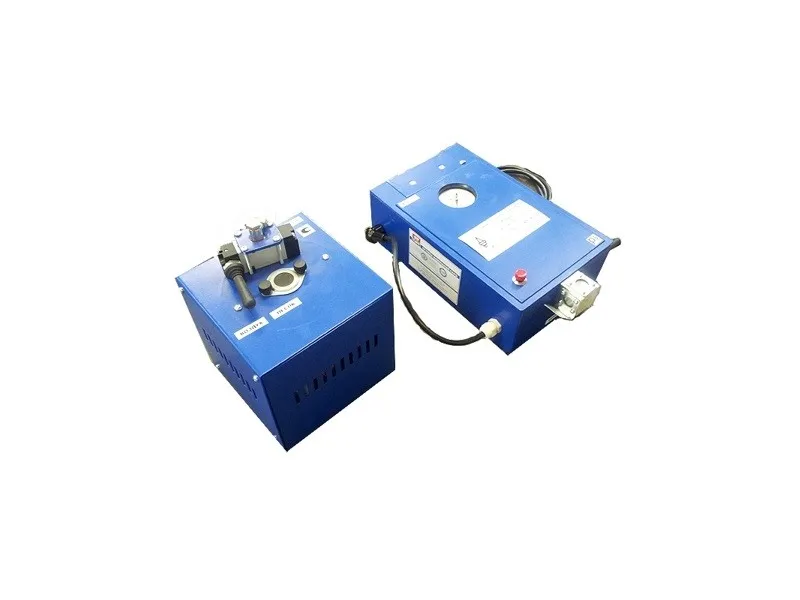

Э203 - комплект приборов для очистки и проверки свечей зажигания

Описание Э203

Комплект изделий для очистки и проверки искровых свечей зажигания модели Э-203 предназначен для технического обслуживания перед диагностированием и диагностирования во время эксплуатации искровых свечей зажигания двигателей внутренного згорания с резьбой на корпусе М14х1,25 и длиной резьбой части от 12 до 19 мм.

Комплект состоит из двух приборов:

Э203-О - прибор для очистки свечей зажигания. Обеспечивает удаление нагара и других загрязнений на корпусе, тепловом конусе изолятора и электродах свечи при помощи пескоструйной очистки и продувки сжатым воздухом. Для очистки применяется формовочный кварцевый песок с размером зерна 0,14-0,18 мм. Подключается к сети сжатого воздуха.

Э203-П- прибор для проверки искровых свечей зажигания. Обеспечивает контроль и регулирование зазоров между электродами свечей, испытания свечей на герметичность и на бесперебойность искрообразования при заданном давлении в испытательной камере. Давление сжатого воздуха в камере зоздается с помощью пневмоусилителя. Контроль создаваемого давления - с помощью выпускного вентиля. Искрообразование инициируется встроенным источником высокого напряжения. Для удобства использования на панели прибора имеется таблица значений испытательного давления в зависимости от зазора между электродами свечи.

Комплект обеспечивает:

1. очистку песком нагара на корпусе, тепловом конусе изолятора и электродах свечи;
2. сдув частиц песка после проведения очистки;
3. контроль и регулирование зазоров между электродами свечей в диапазоне от 0,6 до 1 мм с интервалом через 0,1 мм;
4. испытание свечей на бесперебойность искрообразования;
5. испытание свечей на герметичность.

Технические характеристики:

• Диапазон измерений давления, МПа (атм) 0-1,6 (0-16)
• Искровой промежуток контрольного разрядника, мм 12
• Питание сжатым воздухом Э203-О, МПа (атм) 0,6-0,8 (6-8)
• Продолжительность очистки одной свечи от нагара, с 10
• Электропитание Э203-П, В 220
• Время непрерывной работы Э203-П, с 30
• Габаритные размеры Э203-П/Э203-О, мм 370х300х115/182х182х288
• Масса Э203-П/Э203, кг 7/4
