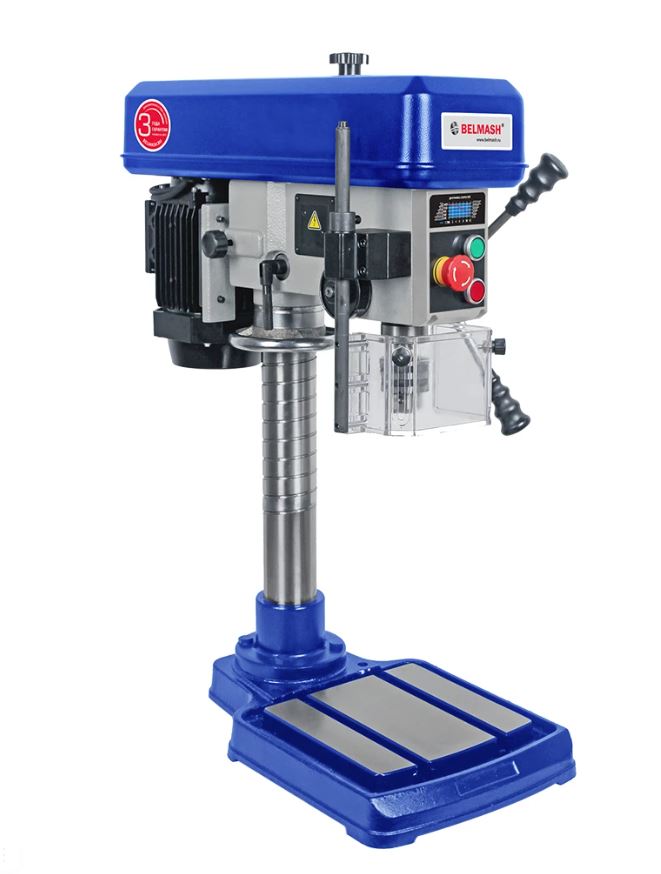

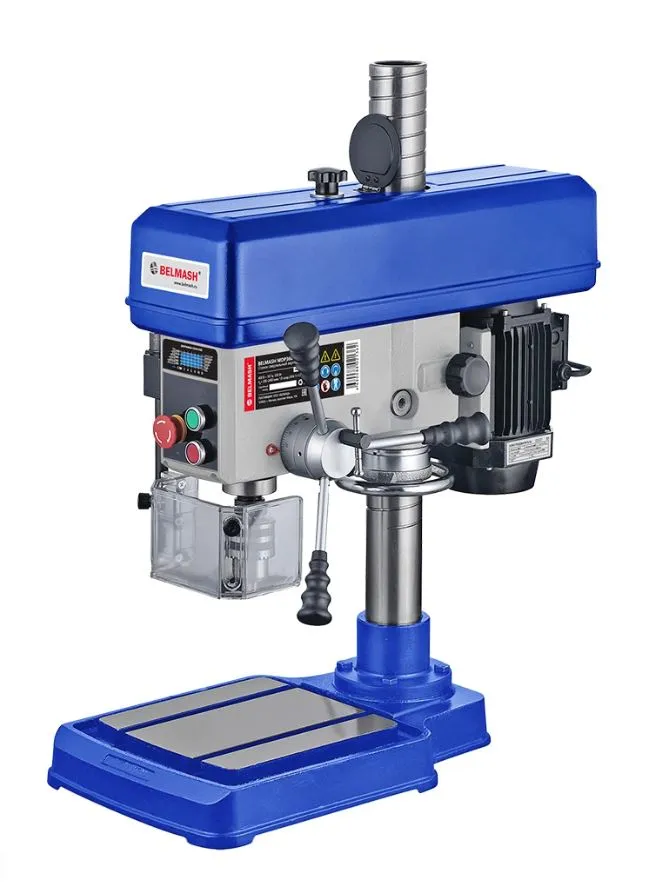

Станок сверлильный вертикальный BELMASH MDP360-13/400

Описание BELMASH MDP360-13/400

Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом. Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

Основание станка чугунное - 310×490 мм (оно в данной модели является и рабочим столом), на нем предусмотрены два паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят). Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 6 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 85 мм. Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки. Для обеспечения безопасной работы, на станке установлен защитный экран из поликарбоната с концевым выключателем.

Станок соответствует требованиям технических регламентов:

1. ТР ТС 010/2011 «О безопасности машин и оборудования»;
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Характеристики

• Мощность 550 Вт
• Напряжение питающей сети 400 В
• Тип электродвигателя Асинхронный
• Частота вращения шпинделя 200÷2400 об/мин.
• Диаметр хвостовика зажимаемого инструмента 1÷13 мм
• Тип ремня Поликлиновой 5PJ420
• Тип передачи Ременная
• Материал рабочего стола Чугун
• Размер основания 310 × 490 мм
• Количество скоростей шпинделя 5
• Конус шпинделя B16
• Тип патрона Ключевой
• Ход пиноли шпинделя 85 мм
• Максимальное расстояние между шпинделем и основанием 540 мм
• Материал основания станка Чугун
• Расстояние шпиндель-колонна 180 мм
• Толщина стенки колонны 6 мм
• Посадка патрона B16
• Диаметр колонны 70 мм
• Максимальный диаметр сверления в дереве 50 мм
• Максимальный диаметр сверления мягкие металлы 13 мм
• Максимальный диаметр сверления твердые металлы 13 мм
• Габаритный размер (Д × Ш × В) 630 × 340 × 980 мм
• Размер упаковки (Д × Ш × В) 1060 × 610 × 380 мм.
• Масса нетто 63 кг
• Масса брутто 68 кг

Комплектация

• Сверлильная головка в сборе 1
• Основание с колонной и фланцем в сборе 1
• Патрон сверлильный ключевой 1
• Ключ патрона 1
• Экран защитный с направляющей в сборе 1
• Экран защитный внутренний 1
• Ручка-фиксатор внутреннего защитного экрана 2
• Фиксатор положения защитного экрана 1
• Рукоятка подачи 3
• Ручка фиксации положения сверлильной головки 1
• Комплект ключей 1
• Выколотка 1
• Тиски (100 мм) 1
• Руководство по эксплуатации 1
• Упаковка 1

⃰ Данная позиция может быть установлена на станок
