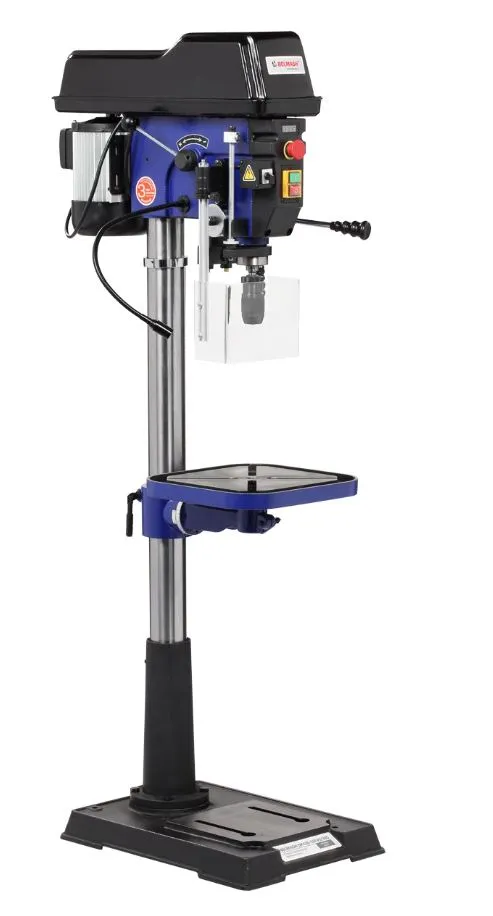

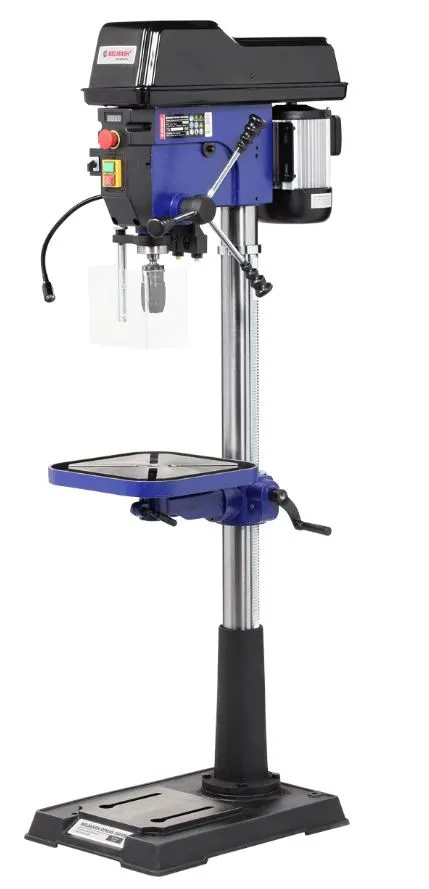

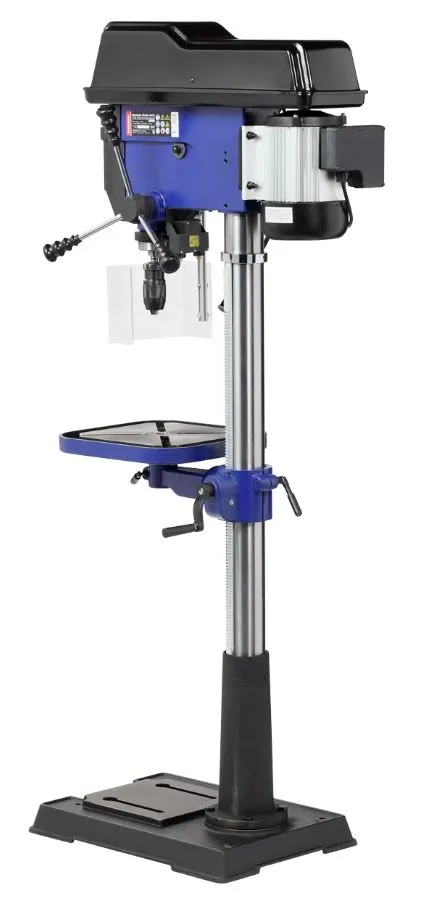

Описание BELMASH DP430-16FVS/380

Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

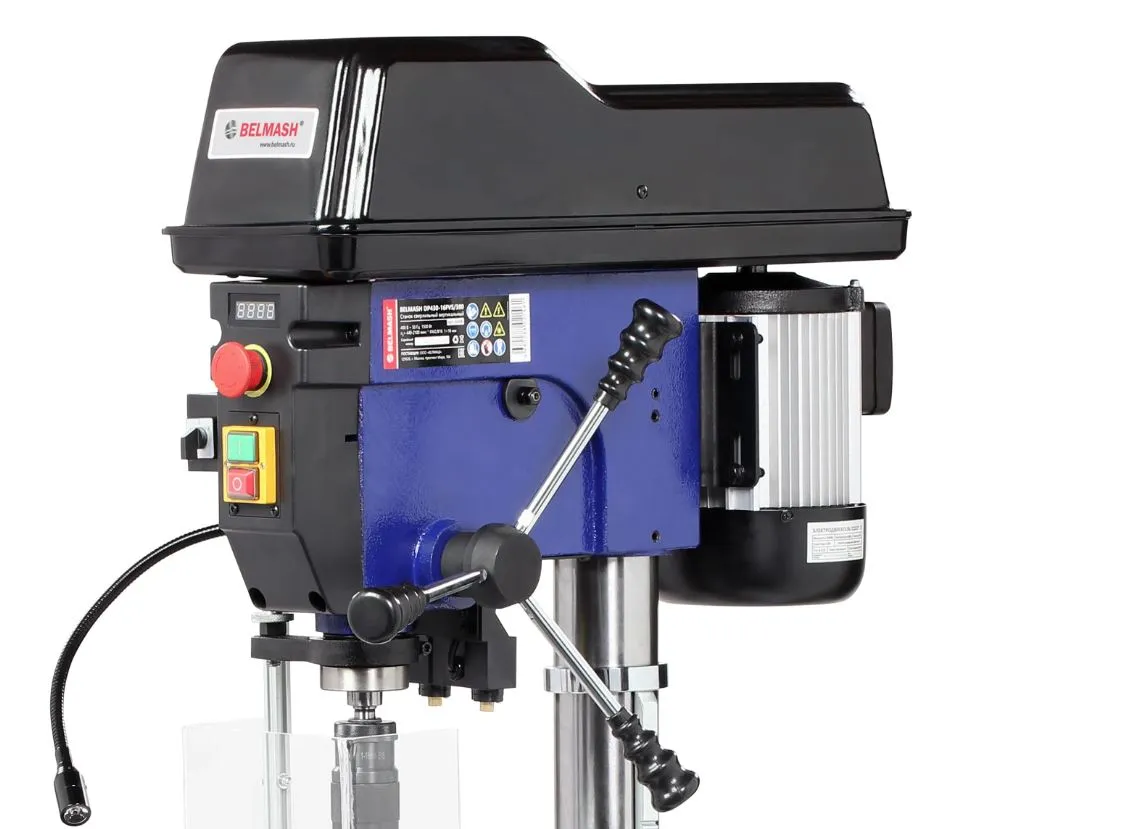

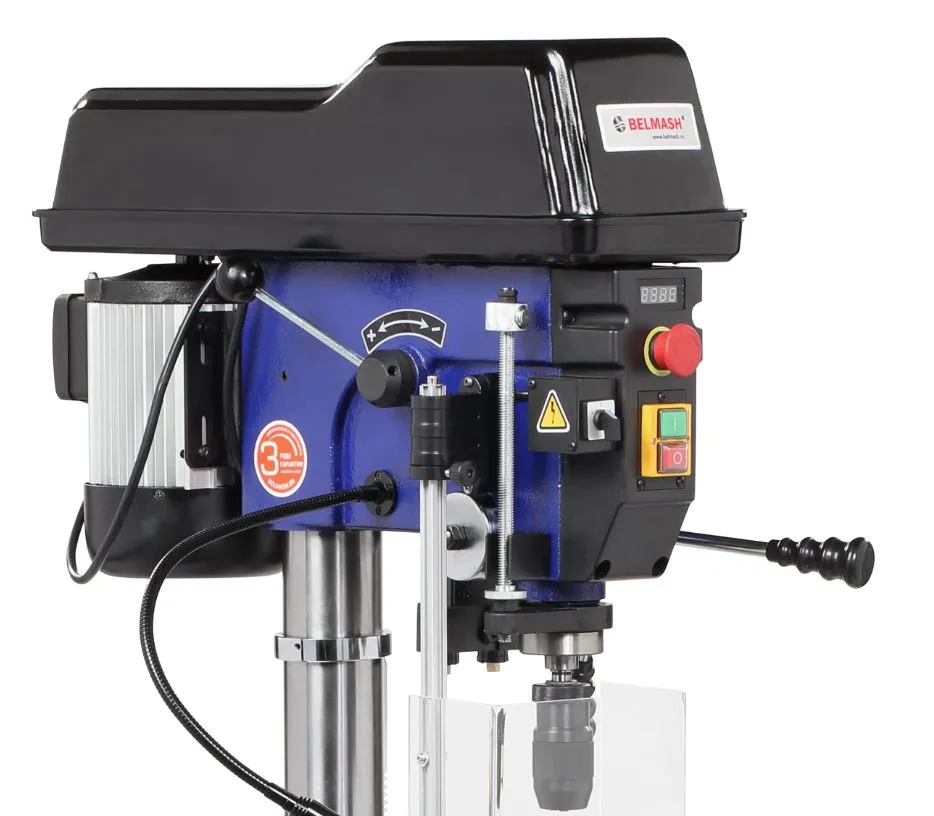

Модель DP430-16FVS одна из самых интересных в линейке по функционалу. Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес. Установка напольная. На основании имеется четыре отверстия для дополнительной фиксации станка. Двигатель асинхронный, мощный, 1100 Вт. Подключение к сети 400 В. Благодаря вариатору станок имеет диапазон скорости вращения шпинделя от 200 до 2200 об./мин., что необходимо при различных операциях и материалах. Рукоятка регулировки выведена на левый торец сверлильной головки.

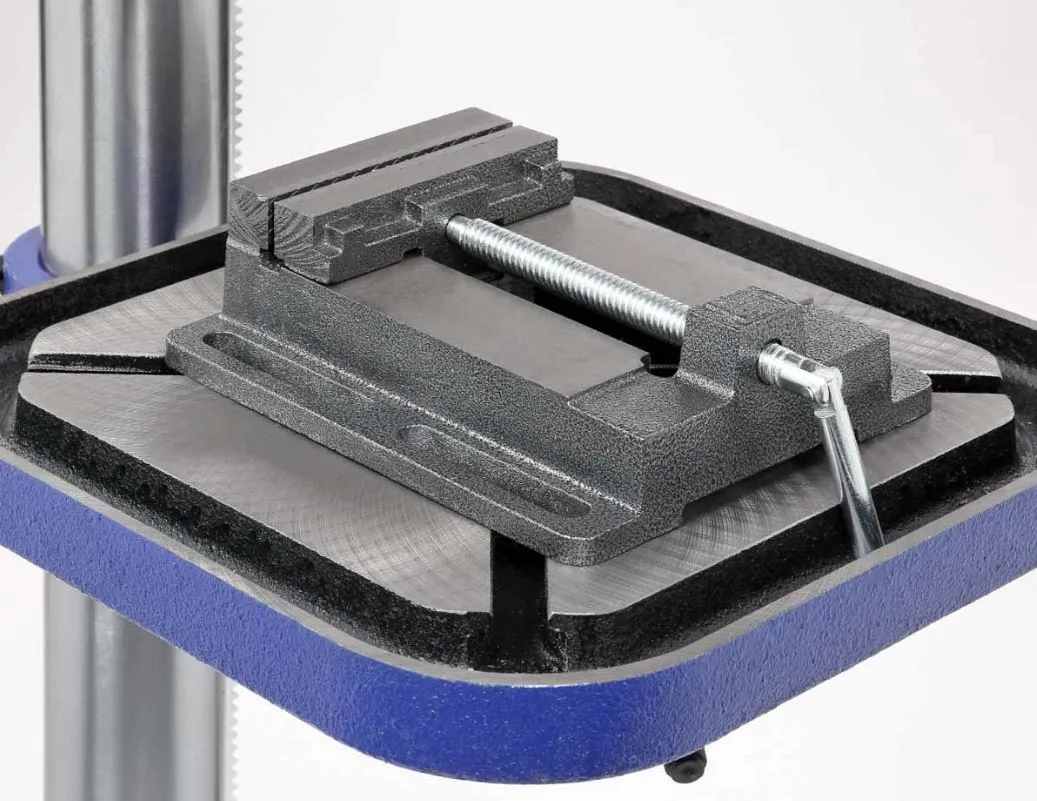

Заготовку можно крепить как к рабочему столу, так и к основанию. В комплекте предусмотрены тиски. Для их крепления есть четыре Т-образных паза на рабочем столе и два паза на основании. Максимальный ход пиноли шпинделя 150 мм. Возможно ограничение хода пиноли, путем перемещения стопора по планке. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм, посадка B16. На колонне (её диаметр 80 мм) имеется зубчатая рейка для плавного поднятия/опускания стола, его положение настраивается с помощью рукоятки.

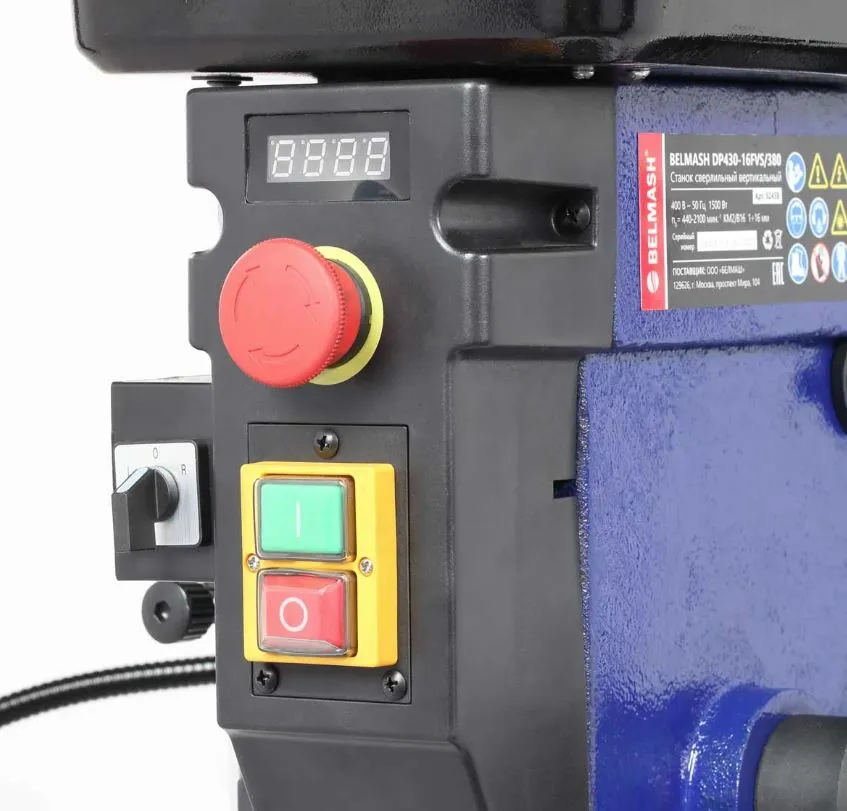

Управление станком осуществляется двумя кнопками – «пуск», «остановка». Имеется аварийный выключатель. Следует обращать внимание на защитный экран и крышку ременной передачи, при их открытом состоянии станок не запуститься, так как установлены микровыключатели.

Кроме вышеперечисленного станок оснащен:

1. индикацией скорости вращения шпинделя;
2. подсветкой рабочего стола;
3. кнопкой аварийной остановки;
4. лазером-указателем;

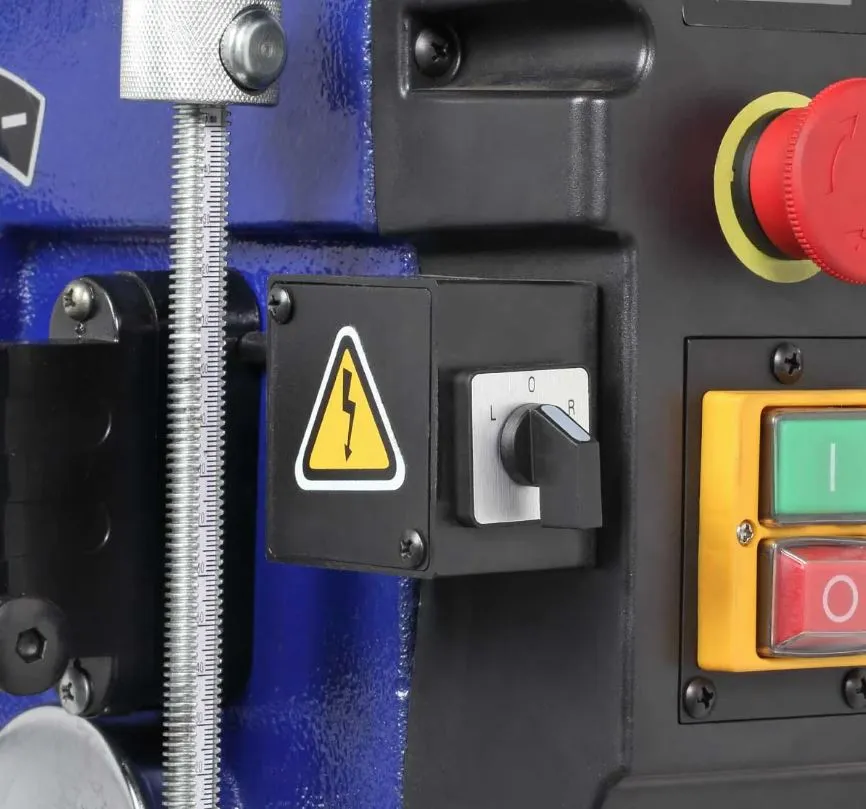

5. реверсом.

Характеристики

• Мощность 1500 Вт
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Реверс есть
• Частота вращения шпинделя 440÷2100 об/мин.
• Диаметр хвостовика зажимаемого инструмента 1÷16 мм
• Тип ремня вариаторный, XPZ 1150
• Тип передачи вариатор
• Материал рабочего стола чугун
• Размер рабочего стола (Д × Ш × Т) 356 × 356 мм
• Размер основания 580 × 420 мм
• Угол наклона стола -45…+45° °
• Тип патрона быстрозажимной
• Максимальный диаметр сверления в дереве 50 мм
• Максимальный диаметр сверления в стали 12 мм
• Ход пиноли шпинделя 150 мм
• Максимальное расстояние между шпинделем и столом 630 мм
• Максимальное расстояние между шпинделем и основанием 1120 мм
• Материал основания станка чугун
• Расстояние шпиндель-колонна 215 мм
• Лазер - указатель есть
• Подсветка есть
• Посадка патрона В16
• Габаритный размер (Д × Ш × В) 740 × 420 × 1710 мм
• Размер упаковки (Д × Ш × В) 1530 × 700 × 280 мм
• Гарантийный срок 12 мес.
• Масса нетто 93 кг
• Масса брутто 95 кг

Комплектация

• Сверлильная головка в сборе 1
• Основание станка 1
• Стол рабочий в сборе 1
• Колонна с рейкой, фланцем и кронштейном стола в сборе 1
• Патрон сверлильный 1
• Экран защитный 1
• Направляющая защитного экрана 1
• Выколотка (расклиниватель) 1
• Рукоятка-фиксатор 2
• Рукоятка регулировки скорости 1
• Ручка подачи 3
• Блок лазерного указателя* 1
• Ручка подъема/опускания рабочего стола 1
• Тиски (127 мм) 1
• Ключ шестигранный 3
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1

*Данная позиция может быть установлена на станок
