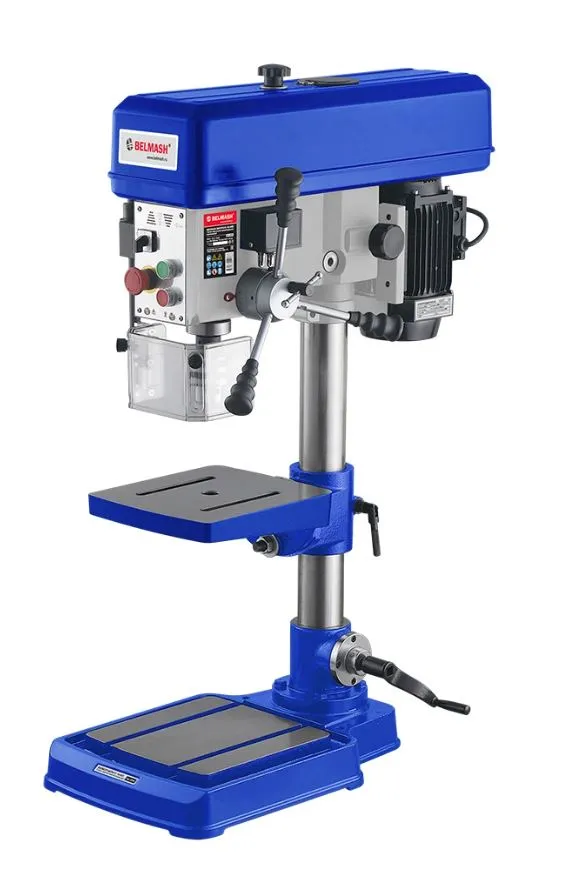

Описание BELMASH MDTP410-16/400С

Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом. Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

Рабочий стол имеет размер 283×248 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а пазы позволят надежно закрепить заготовку.

Для обеспечения безопасной работы, на станке установлен защитный экран из поликарбоната с концевым выключателем.

Станок соответствует требованиям технических регламентов:

1. ТР ТС 010/2011 «О безопасности машин и оборудования»;
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Характеристики

• Мощность 750 Вт
• Напряжение питающей сети 400 В
• Тип электродвигателя Асинхронный
• Частота вращения шпинделя 200÷2350 об/мин.
• Диаметр хвостовика зажимаемого инструмента 1÷16 мм
• Тип ремня Поликлиновой 5PJ450
• Тип передачи Ременная
• Материал рабочего стола Чугун
• Размер рабочего стола (Д × Ш × Т) 283 × 248 мм
• Размер основания 345 × 520 мм
• Угол наклона стола -45…+45 °
• Количество скоростей шпинделя 5
• Конус шпинделя KM2
• Тип патрона Ключевой
• Ход пиноли шпинделя 100 мм
• Максимальное расстояние между шпинделем и столом 320 мм
• Максимальное расстояние между шпинделем и основанием 530 мм
• Материал основания станка Чугун
• Расстояние шпиндель-колонна 205 мм
• Лазер - указатель Есть
• Толщина стенки колонны 6 мм
• Посадка патрона В16
• Диаметр колонны 70 мм
• Максимальный диаметр сверления в дереве 50 мм
• Максимальный диаметр сверления мягкие металлы 20 мм
• Максимальный диаметр сверления твердые металлы 18 мм
• Габаритный размер (Д × Ш × В) 650 × 360 × 1010 мм
• Размер упаковки (Д × Ш × В) 1060 × 610 × 380 мм
• Масса нетто 91 кг
• Масса брутто 96 кг

Комплектация

• Сверлильная головка в сборе 1
• Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе 1
• Патрон сверлильный ключевой 1
• Ключ патрона 1
• Экран защитный с направляющей в сборе 1
• Экран защитный внутренний 1
• Ручка-фиксатор внутреннего защитного экрана 2
• Фиксатор положения защитного экрана 1
• Рукоятка подачи 3
• Ручка подъема/опускания рабочего стола* 1
• Ручка фиксации положения сверлильной головки 1
• Комплект ключей 1
• Выколотка 1
• Тиски (100 мм) 1
• Руководство по эксплуатации 1
• Упаковка 1

⃰ Данная позиция может быть установлена на станок
