Описание BELMASH CTDC-1.7

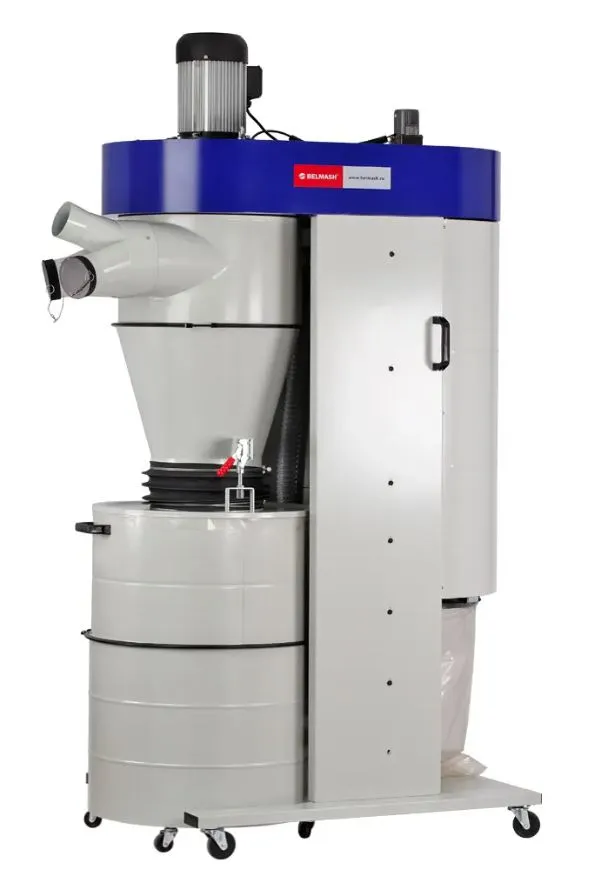

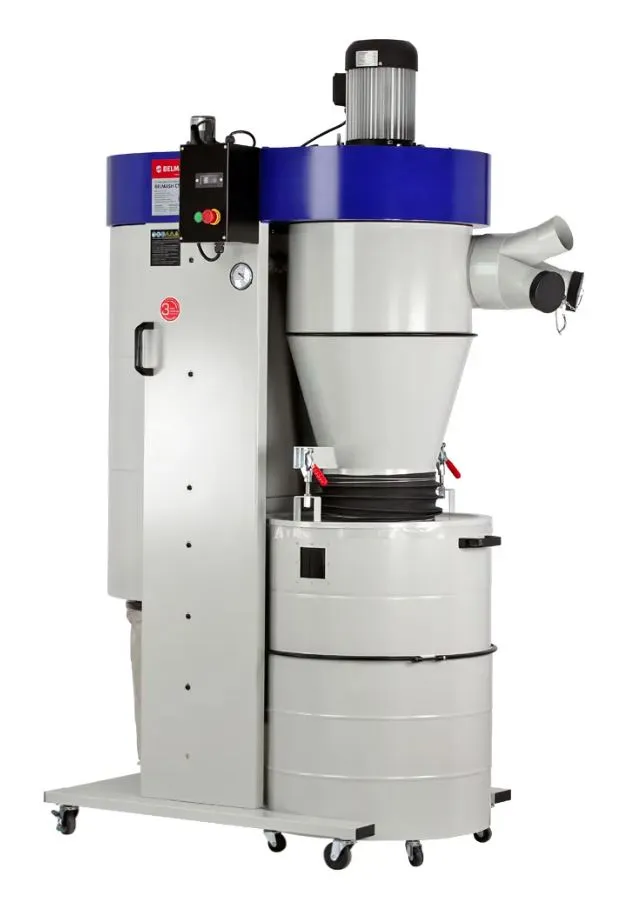

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В. Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Конструкция станка – одна из самых удачных на рынке: широкое использование массивных чугунных деталей и большой вес гарантирует точную работу без вибраций. При рейсмусовании верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего. Вилка (тип 515) для подключения к сети 400 (380) Вольт расположена на корпусе станка.

Входящий в базовое оснащение стальной трехножевой строгальный вал прост в эксплуатации (имеет стандартные регулировки), а за счет частоты вращения в 5500 об/мин. обеспечивает чистый рез. Для строгания по торцу или под глом от 90 до 45 градусов станок оборудован параллельным упором, который выполнен в жесткого алюминиевого профиля.

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

1. Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
2. Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
3. Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час.

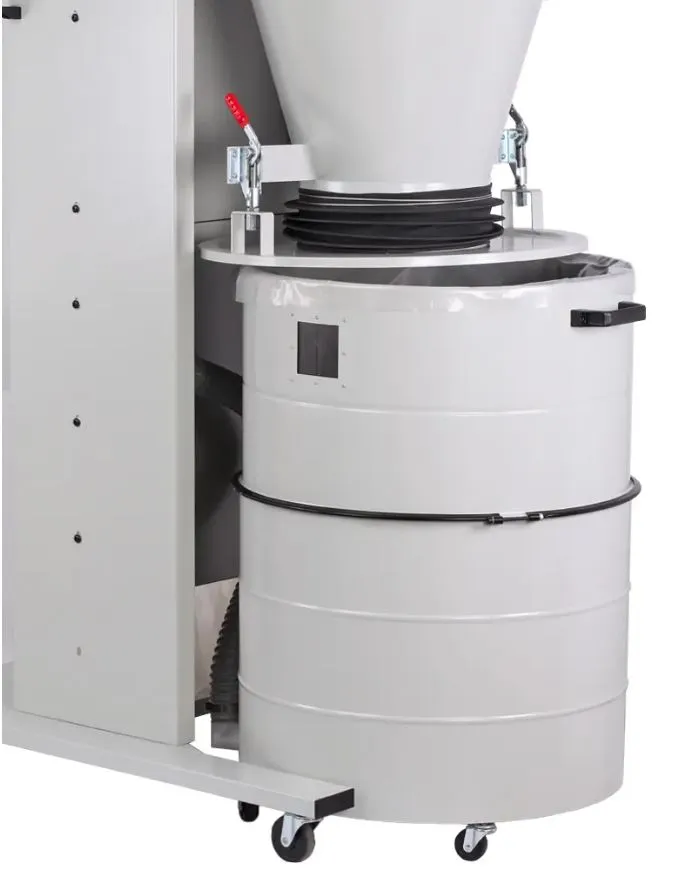

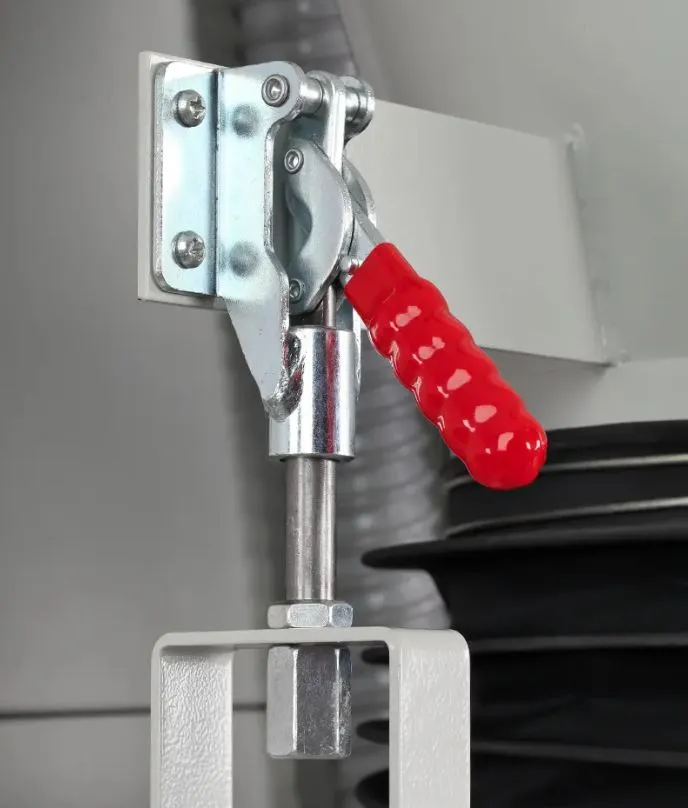

4. Выкатной бункер циклона.

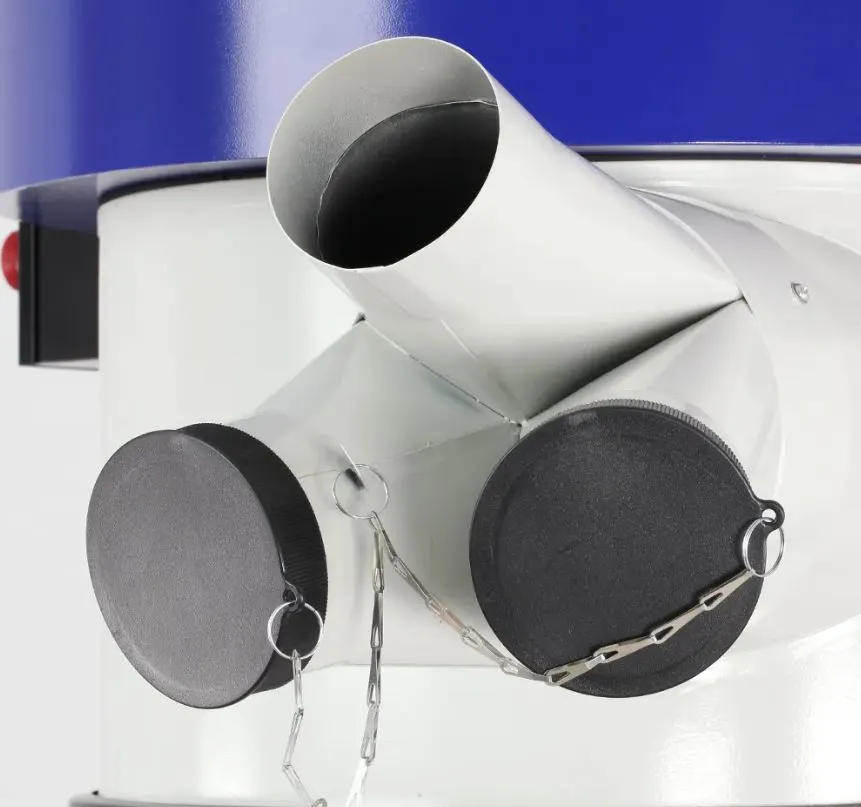

5. Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.
6. Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.

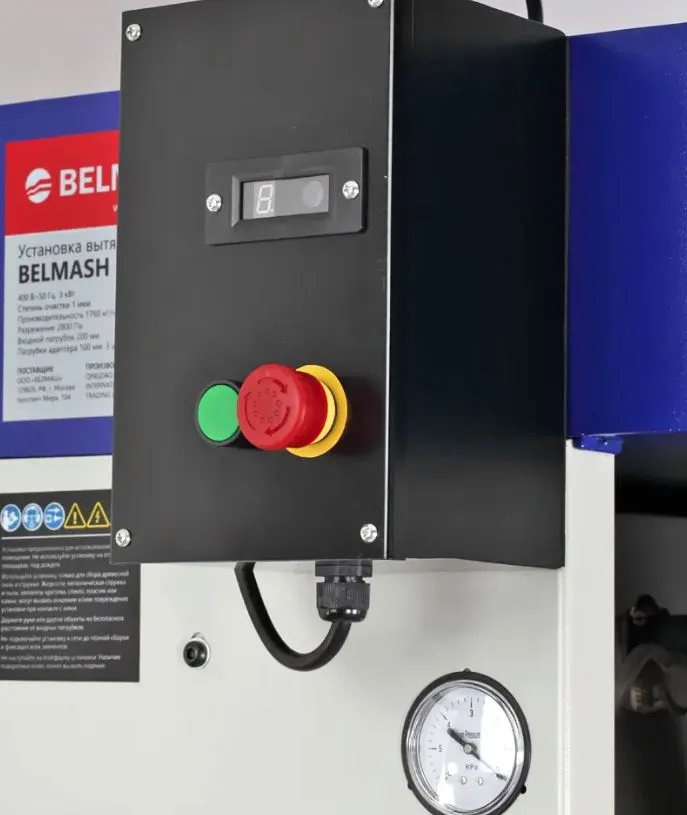

7. Удобное управление с помощью пульта с таймером.

Характеристики

• Мощность 3000 Вт
• Объем всасывания 1760 м3/час
• Частота вращения крыльчатки 2950 об./ мин

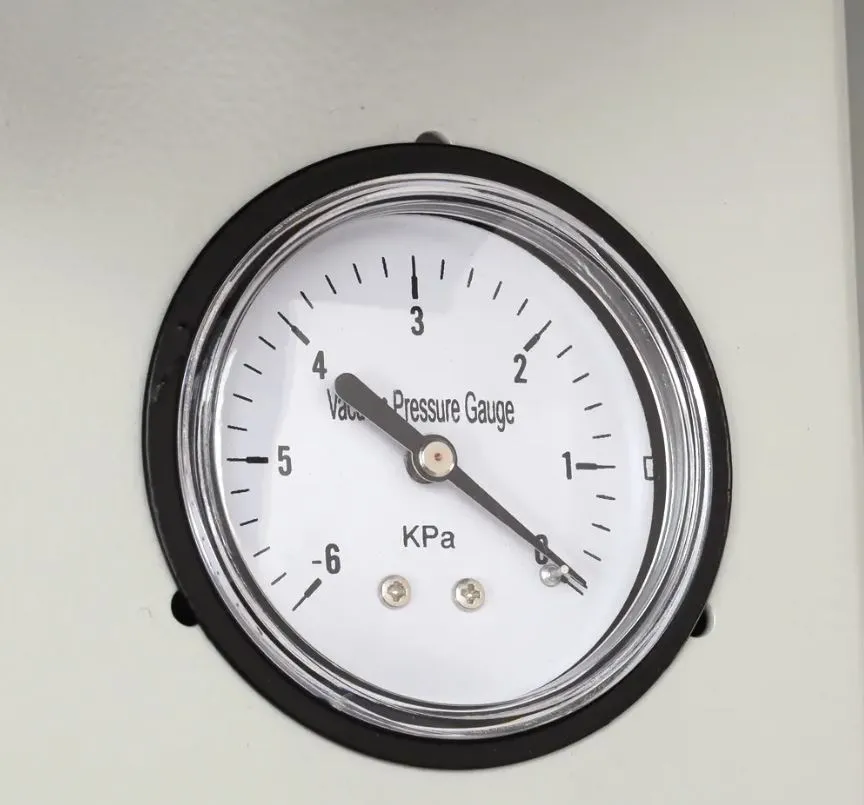

• Разрежение воздуха 2800 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 621 × 960 мм
• Уровень фильтрации 1 мкм
• Диаметр крыльчатки 402 мм
• Диаметр входного патрубка 200 мм
• Диаметр шланга подключения 100 мм
• Количество входных патрубков 3 шт.
• Размер фильтрующего элемента (Д × Ш × В) 370 × 1200 мм
• Размер мешка-стружкосборника бункера отходов (диаметр × высота) 738 × 920 мм
• Размер мешка-стружкосборника фильтр-картриджа (ширина×высота) 584 × 750 мм
• Площадь фильтрующей поверхности 4,32 кв. м.

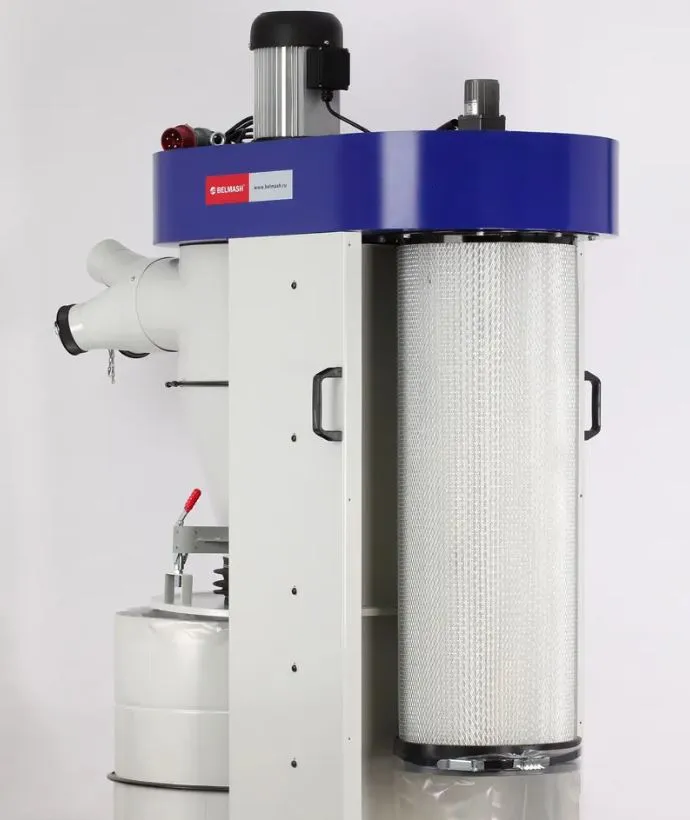

• Фильтрующий элемент Картридж из гофрированного полиэстера
• Габаритный размер (Д × Ш × В) 1343 × 900 × 2170 мм
• Гарантийный срок 24 мес.
• Масса нетто 178 кг
• Масса брутто 222 кг
• Размер упаковки место 1 (Д × Ш × В) 1350 × 745 × 1150 мм
• Размер упаковки место 2 (Д × Ш × В) 1590 × 500 × 510 мм

Комплектация

• Корпус крыльчатки с двигателем 1
• Мешок-стружкосборник малый 1
• Руководство по эксплуатации 1
• Комплект ключей 1
• Комплект крепежа 1
• Пульт 1
• Ручка (на каждую панель и бункер отходов) 3
• Рычаг 2
• Колесо поворотное малое (для бункера отходов) 4
• Колесо поворотное со стопором (для платформы) 2
• Колесо поворотное (для платформы) 2
• Шланг (50 мм) 2
• Адаптер входного патрубка с крышками (2 шт.) 1
• Хомут шланга соединительного 2
• Зажим мешка-стружкосборника 1
• Фильтр-картридж 1
• Конус циклона 1
• Мешок-стружкосборник большой 1
• Зажим бункера отходов (Ø644 мм) 1
• Крышка бункера отходов 1
• Бункер для отходов (нижняя часть) 1
• Бункер для отходов (верхняя часть) 1
• Панель полукруглая 1
• Панель соединительная нижняя 1
• Панель соединительная верхняя 1
• Панель боковая левая 1
• Панель боковая правая 1
• Платформа 1
• Зажим конуса циклона (Ø520 мм) 1
• Шланг циклона соединительный 1
• Упаковка 2
