Установка вытяжная BELMASH DC4500-F3/400

Описание установка вытяжная BELMASH DC4500-F3/400

Установка предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Подходит ко всем деревообрабатывающим станкам (фуговальным, циркулярным, фуговально-рейсмусовым, рейсмусовым, шлифовальным и т.п.).

Особенности

• Мощный асинхронный двигатель 3800 Вт (400 В)
• Одновременное подключение до четырех станков
• Большая производительность
• Большой объем стружкосборников
• Простая установка мешков при помощи зажимов Регулируемые по высоте ножки

Конструкция

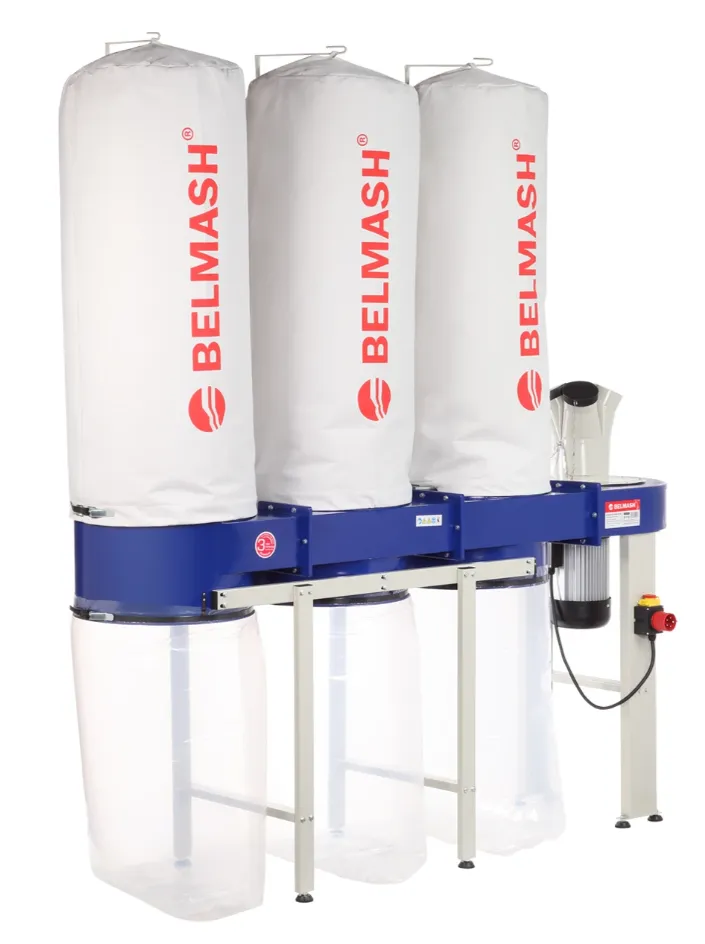

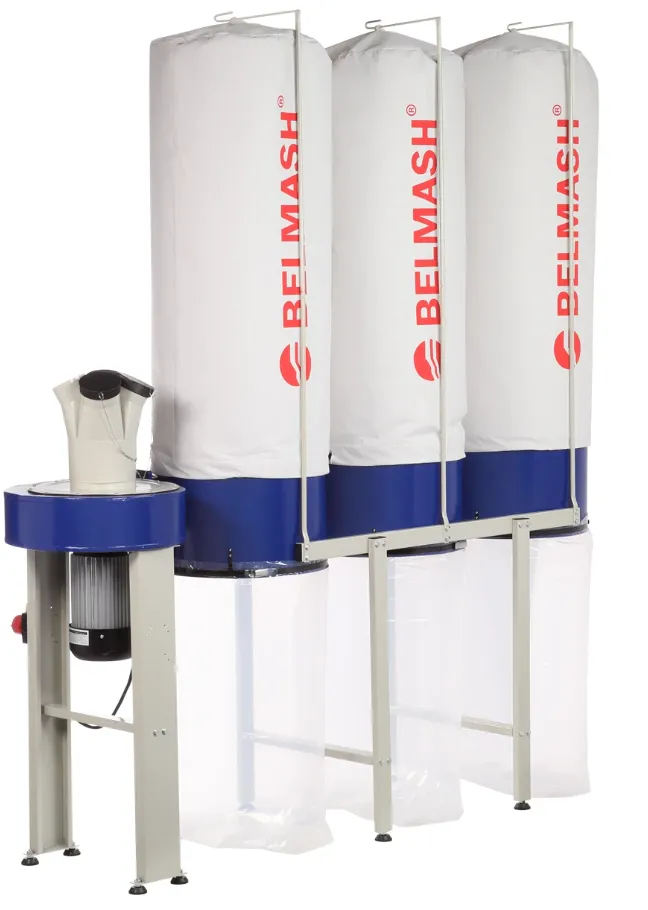

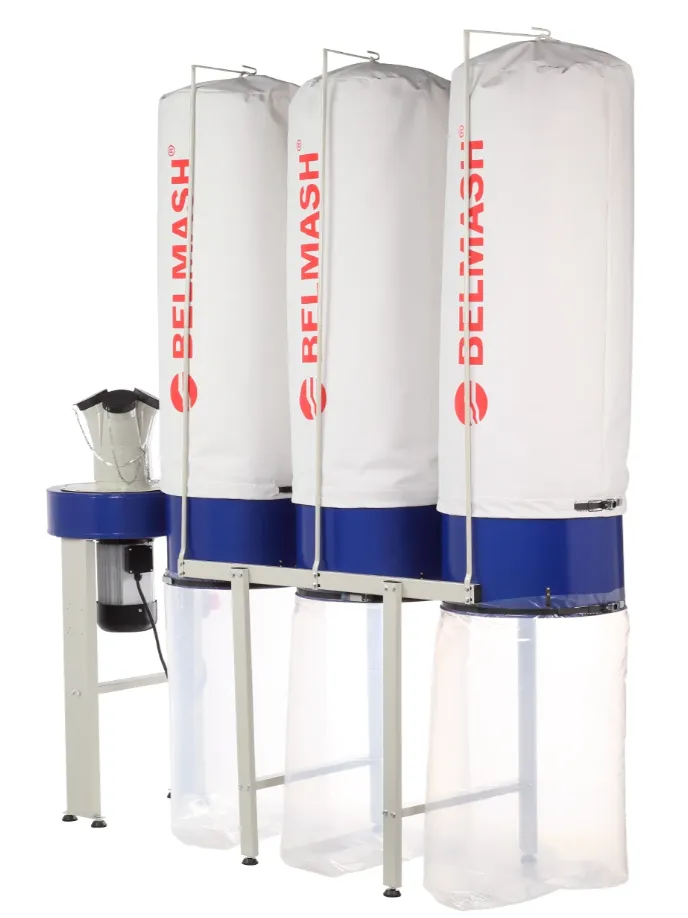

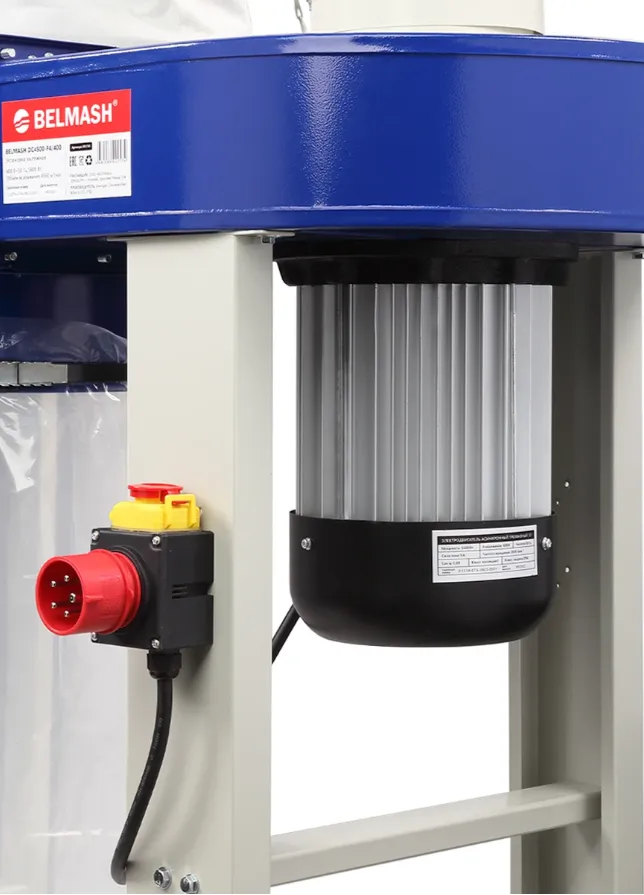

BELMASH DC4500-F3/400 состоит из трех одинаковых секций. К разделительным корпусам зажимами крепятся фильтр-мешки сверху и стружкосборники – снизу. Все корпуса последовательно соединены между собой и с улиткой. Они установлены на общем основании с помощью кронштейнов и стоек. Для поддержания высокой производительности установка оснащена асинхронным двигателем мощностью 3800 Вт (режим работы S1). Рассчитана на подключение к трехфазной сети 400В.

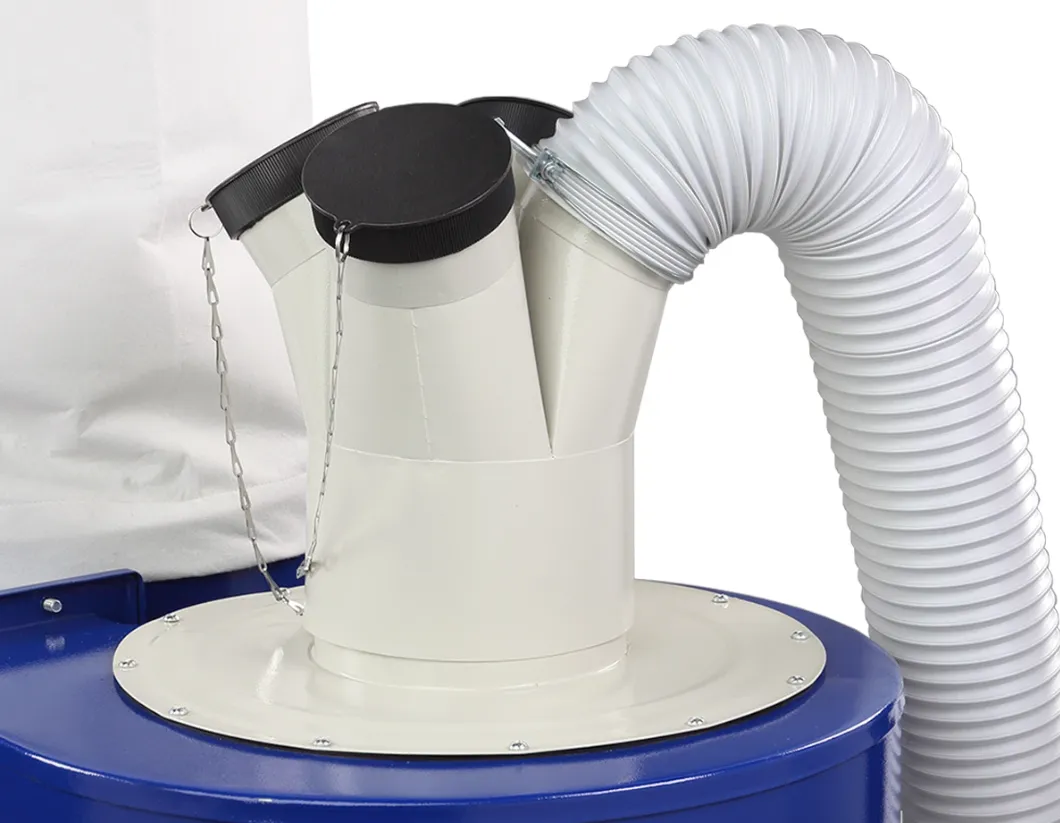

Крыльчатка, детали корпуса и адаптер выполнены из стали, что дает устойчивость к ударным нагрузкам. На входной патрубок вытяжки (Ø180 мм) устанавливается адаптер с четырьмя входами (Ø100 мм). Одновременно можно подключить четыре точки удаления отходов резания. Не задействованные патрубки закрываются крышками.

Монтаж/демонтаж фильтр-мешков и мешков-стружкосборников не требует ни специального инструмента, ни большого количества времени, благодаря специальным зажимам. Фильтр-мешки очищаются без снятия, путем стряхивания пыли внутрь. Уровень очистки составляет 5 мкм, этого достаточно для работы не только с распиловочными и строгальными станками, но и с оборудованием, дающие мелкую взвесь – шлифовальными, фрезерными, рейсмусовыми станками. Три вместительных стружкосборника, объемом по 160 литров каждый, способствуют длительной работе без их частой смены. Установка оснащена регулируемыми по высоте ножками, благодаря которым можно выставить нужное положение даже на неровной поверхности.

Соответствует требованиям технических регламентов

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Характеристики

• Мощность 3800 Вт
• Объем стружкосборника 160 × 3 л
• Объем всасывания 4560 м3/час
• Частота вращения крыльчатки 2850 об./ мин
• Разрежение воздуха 2873 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 500 × 850 мм
• Уровень фильтрации 5 мкм
• Диаметр крыльчатки 350 мм
• Диаметр входного патрубка 180 мм
• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
• Диаметр шланга подключения 100 мм
• Размер фильтр-мешка (Д × В) 500 × 1200 мм
• Количество входных патрубков 4 шт.
• Фильтрующий элемент Фильтр-мешок
• Тепловая защита Есть
• Длина электрошнура 1,8 м
• Уровень звукового давления (шума) 85,5 дБ
• Габаритный размер (Д × Ш × В) 2185 × 600 × 2325 мм
• Размер упаковки (Д × Ш × В) 1160 × 840 × 720 мм
• Масса нетто 94 кг
• Масса брутто 119 кг
• Комплект (кратность) продажи 1 шт
• Гарантийный срок 12 мес.
• Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной
• Страна происхождения Китай

Комплектация

• Узел вытяжной в сборе 1
• Основание вытяжного узла 2
• Поперечина основания вытяжного узла 1

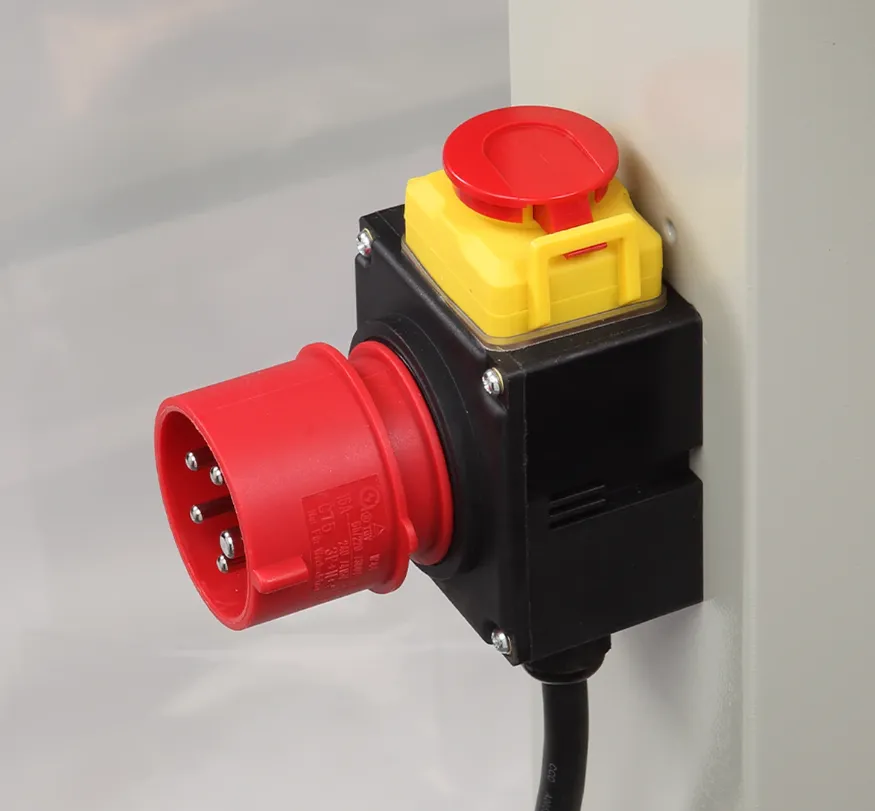

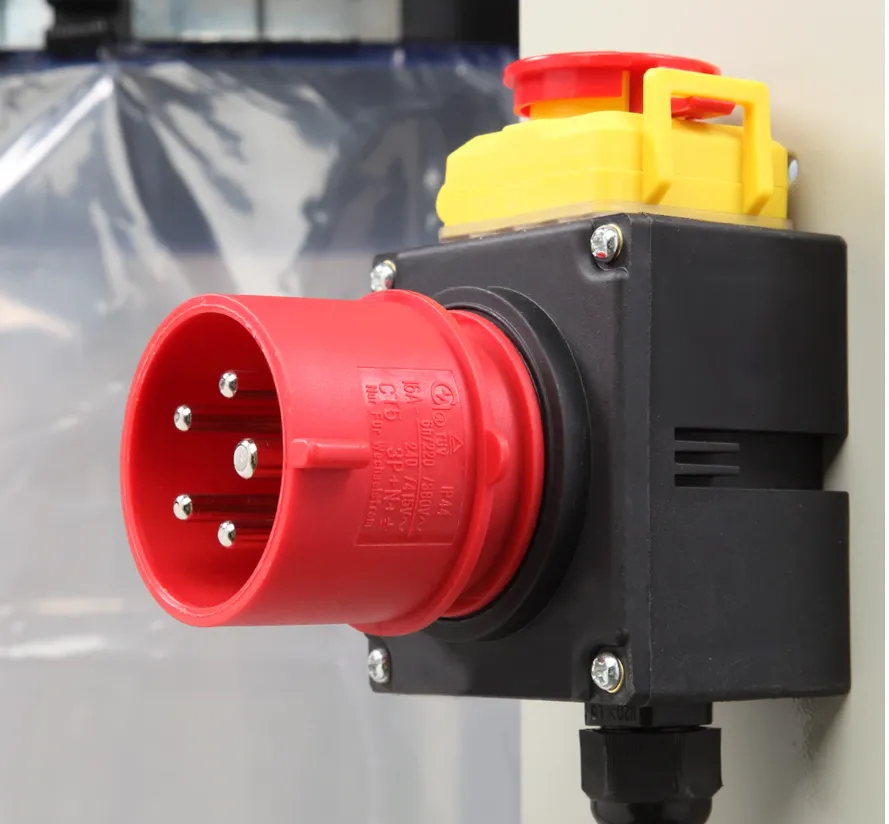

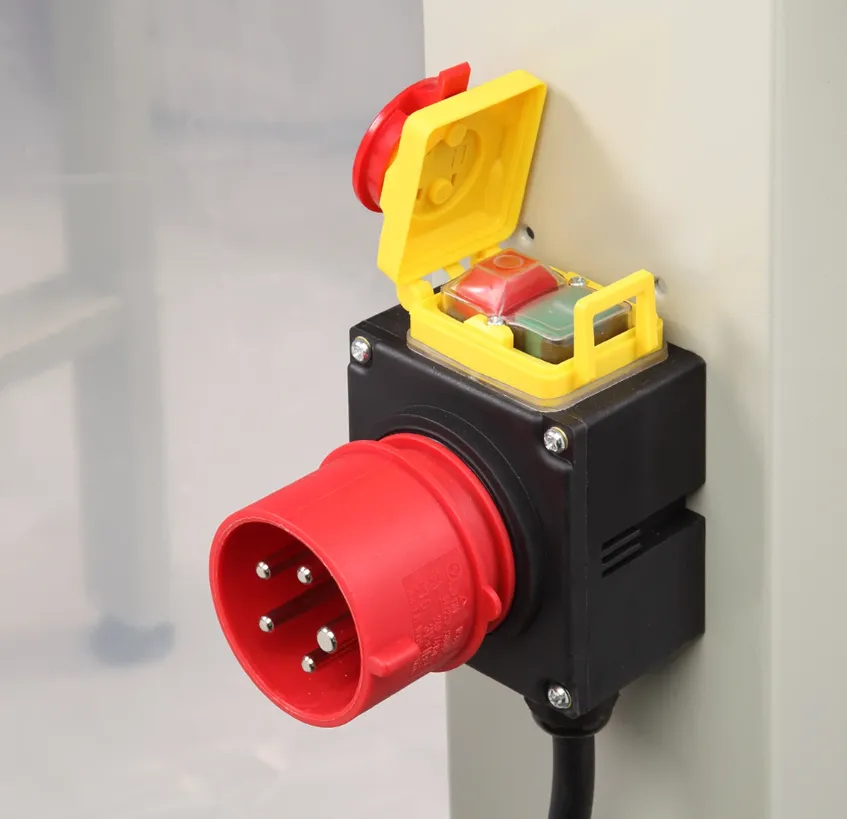

• Блок выключателя 1
• Корпус разделительный 2
• Корпус разделительный оконечный 1
• Зажим быстросъемный 6
• Уплотнитель 3
• Поперечина основания установки верхняя 2
• Поперечина основания установки нижняя 2
• Опора основания установки 4
• Штанга держателя фильтр-мешка 3
• Держатель фильтр-мешка 3
• Фильтр-мешок 3
• Мешок-стружкосборник 3
• Адаптер переходной 1
• Крышка адаптера переходного* 3
• Шланг подключения 1
• Хомут шланга подключения 2
• Ножки 8
• Комплект крепежа 1
• Ключ шестигранный 1
• Руководство по эксплуатации 1
• Упаковка 1

*Деталь может быть установлена на изделие
