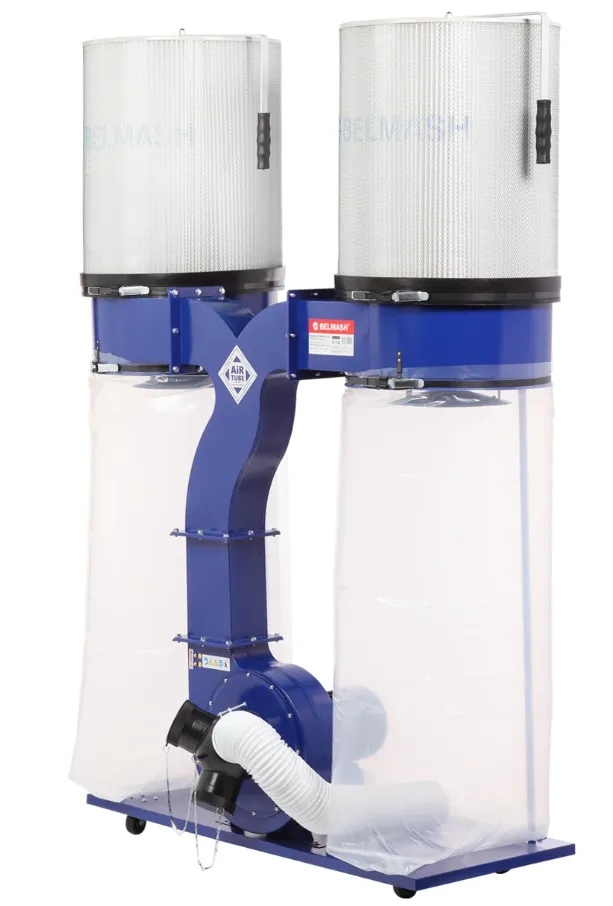

Установка вытяжная BELMASH DC3900MC-AT

Описание установка вытяжная BELMASH DC3900MC-AT

BELMASH DC3900MC-AT - одна из мощных моделей в линейке вытяжных установок (2200 Вт). Рассчитана на подключение к однофазной сети 230В. Двигатель асинхронный, крыльчатка и корпус выполнены из стали. Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

Особенности

• Наличие инновационной системы Air Tube
• Вытяжка оснащена фильтр-картриджами, которые удерживают частицы до 1 мкм. Это особенно актуально при работе со шлифовальными станками

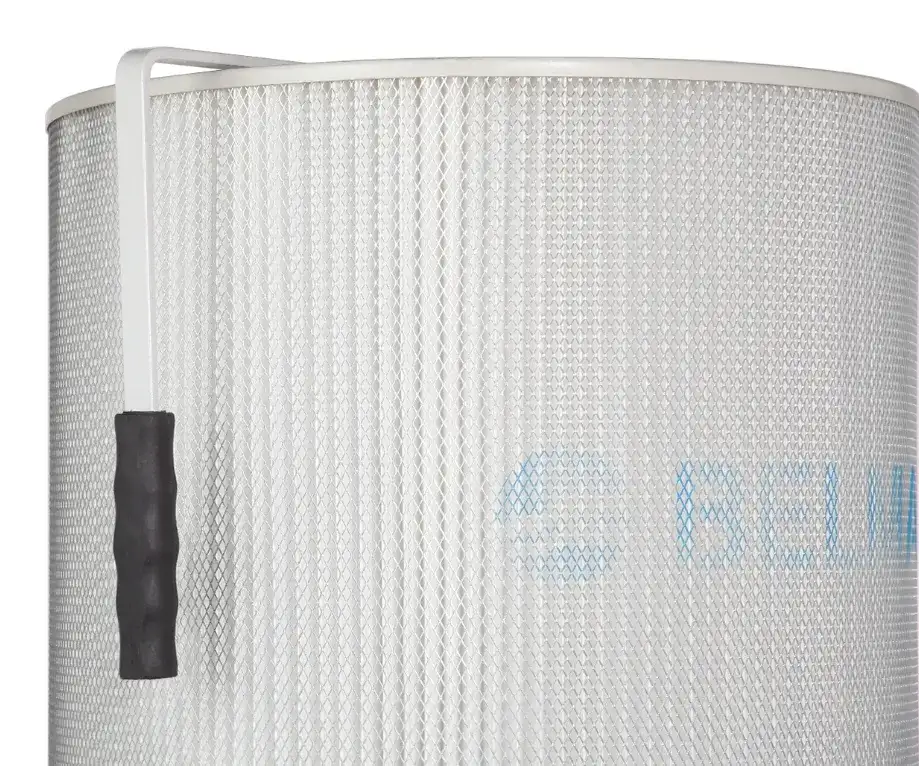

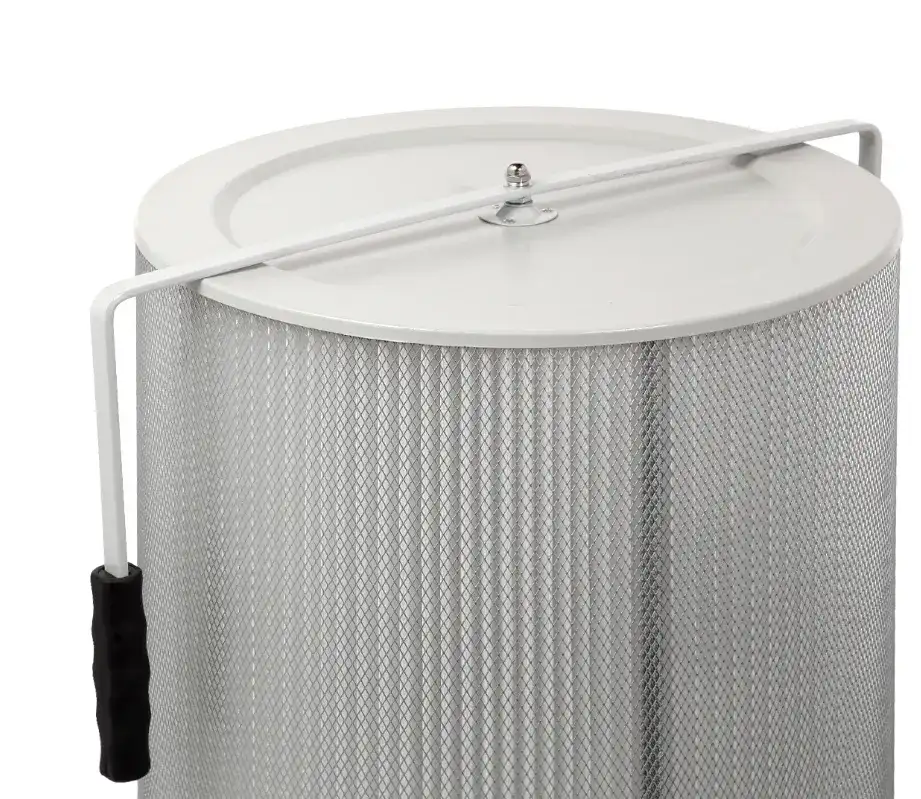

• Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра
• Переходной адаптер дает возможность подключить установку сразу к трем точкам удаления отходов резания (к одному станку или разным)
• Мобильность за счет колес на платформе установки
• Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов)
• Стальная крыльчатка

Конструкция

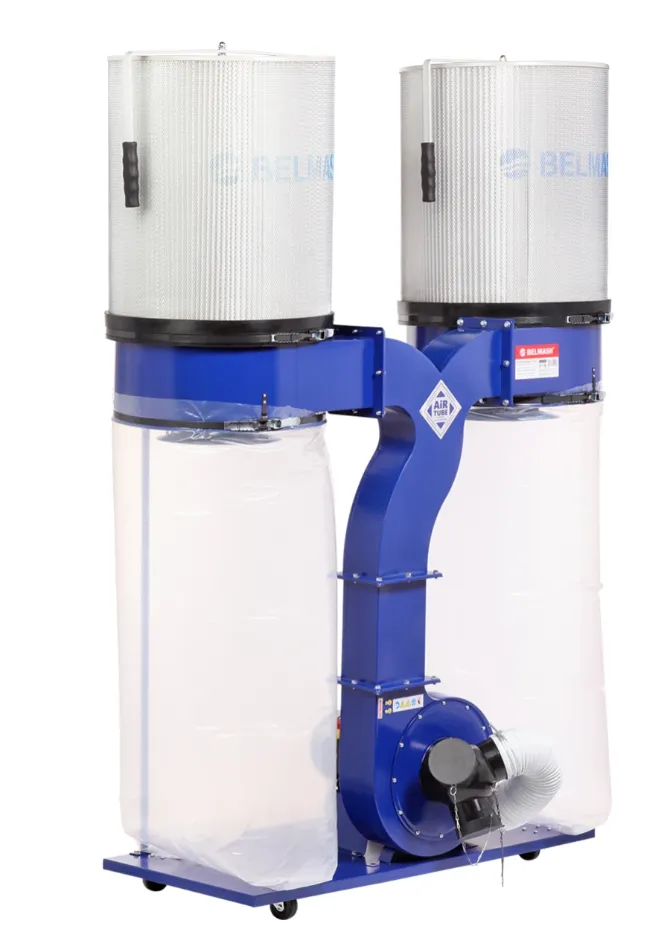

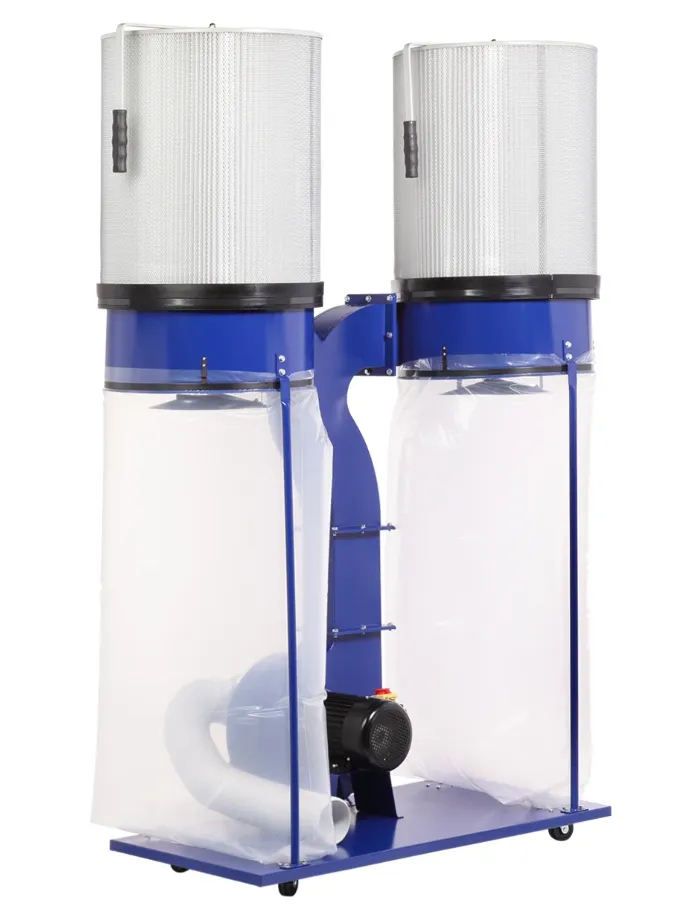

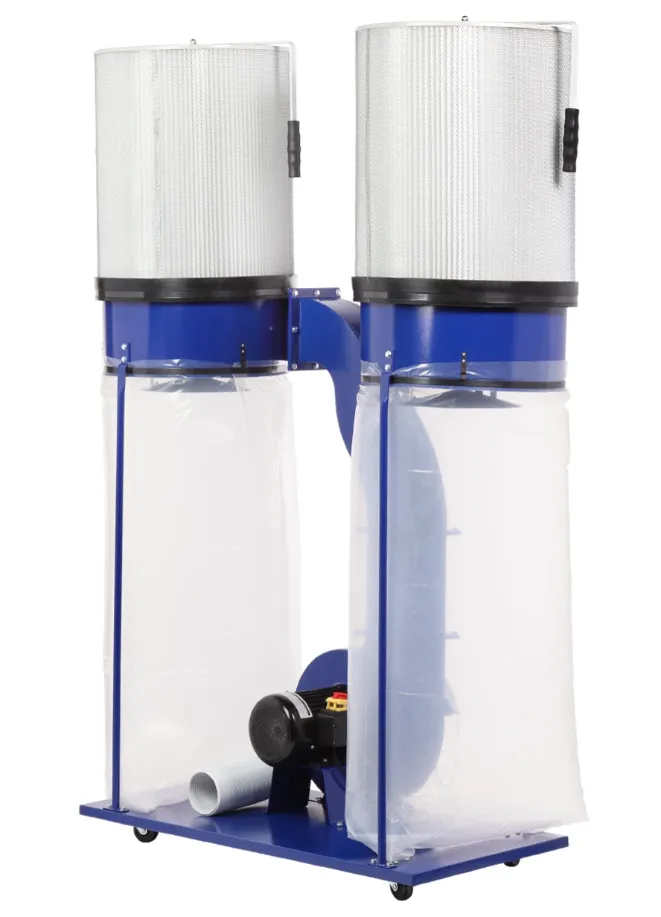

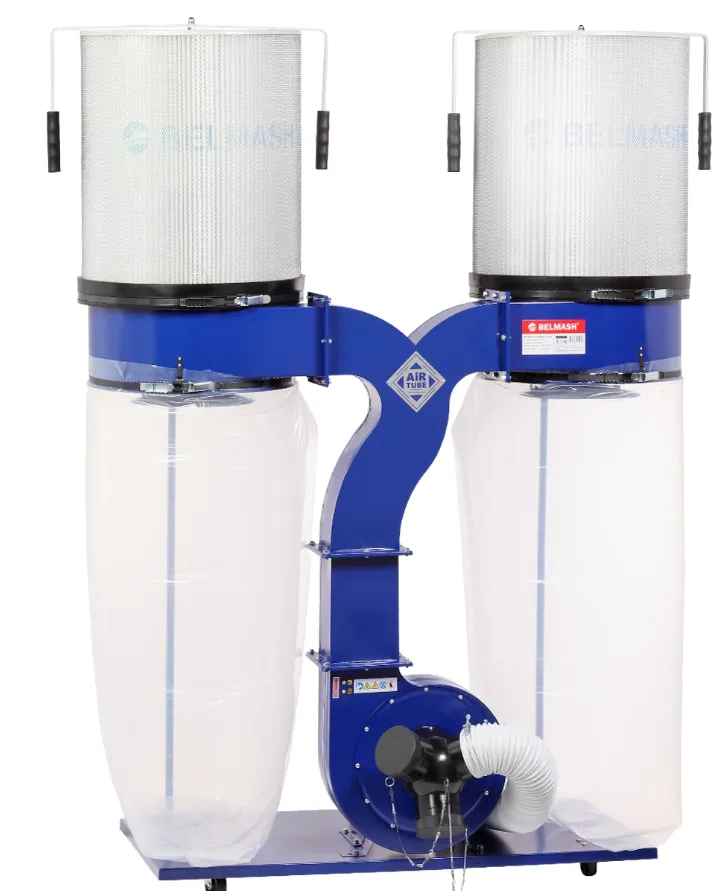

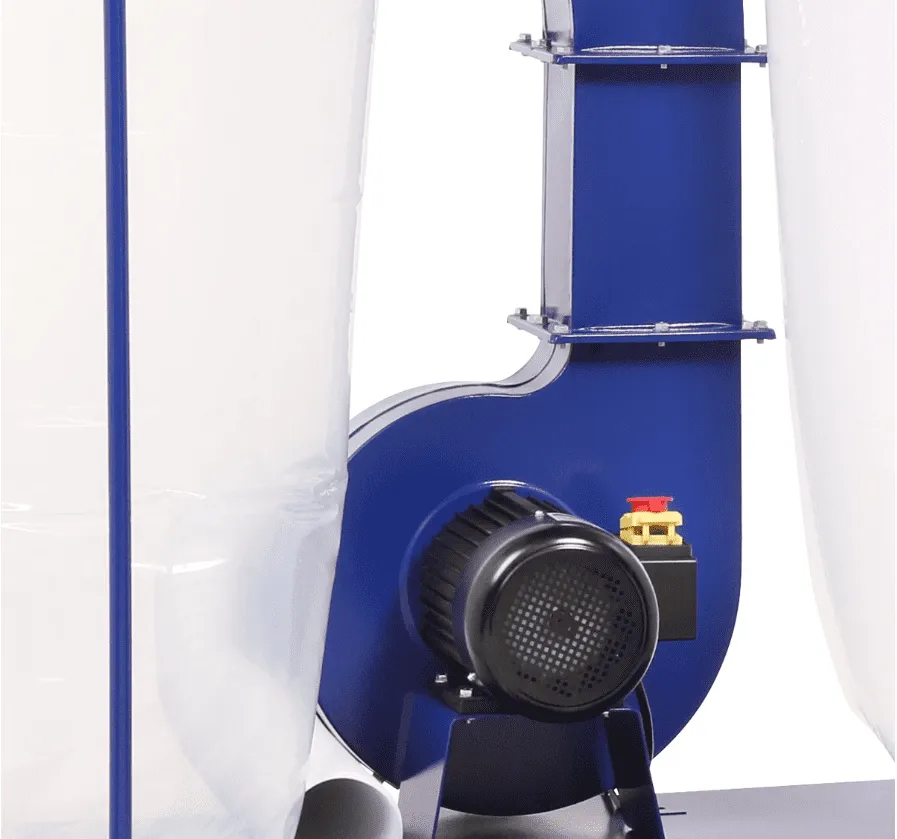

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек. Выходной патрубок улитки соединяется с обеими секциями тройником. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.

На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не задействованные патрубки можно закрыть крышками. В комплект поставки входит четырехсекционный переходник. Вытяжка имеет внушительные размеры: высота – 2,05 м, ширина – 1,42 м. Но несмотря на это ее легко перемещать по мастерской за счет поворотных колес на основании.

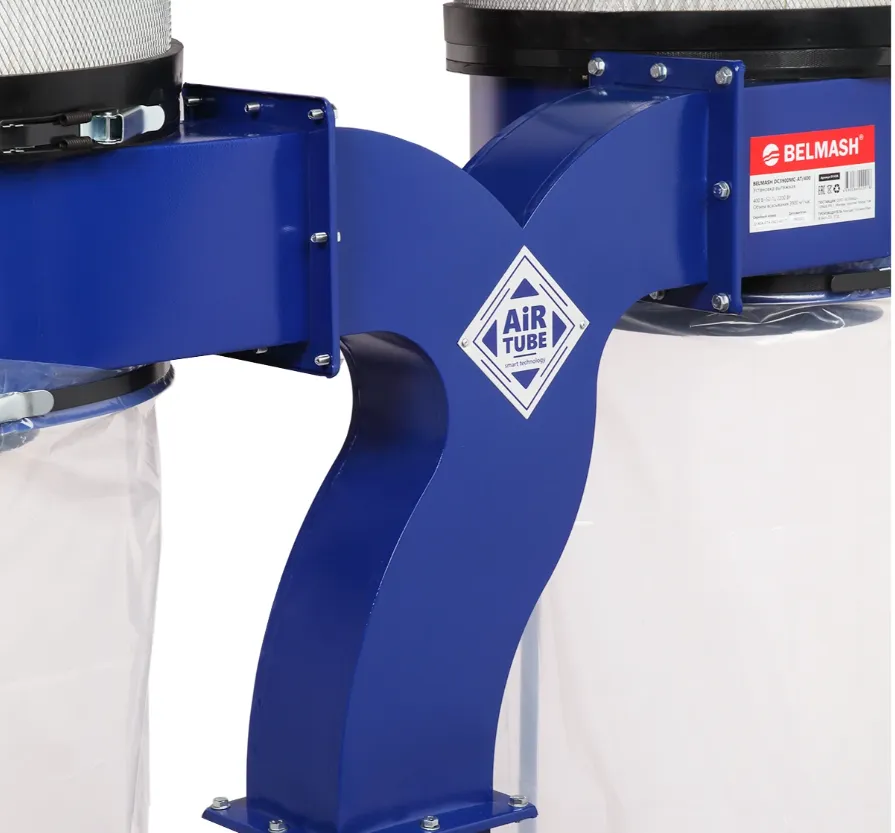

Модель оснащена инновационной системой Air Tube

Преимущества системы Air Tube:

• увеличивает срок службы фильтрующего элемента
• сохраняет максимальную производительность установки на более долгий срок
• увеличивает эффективность процесса разделения отходов деревообработки на фракции.

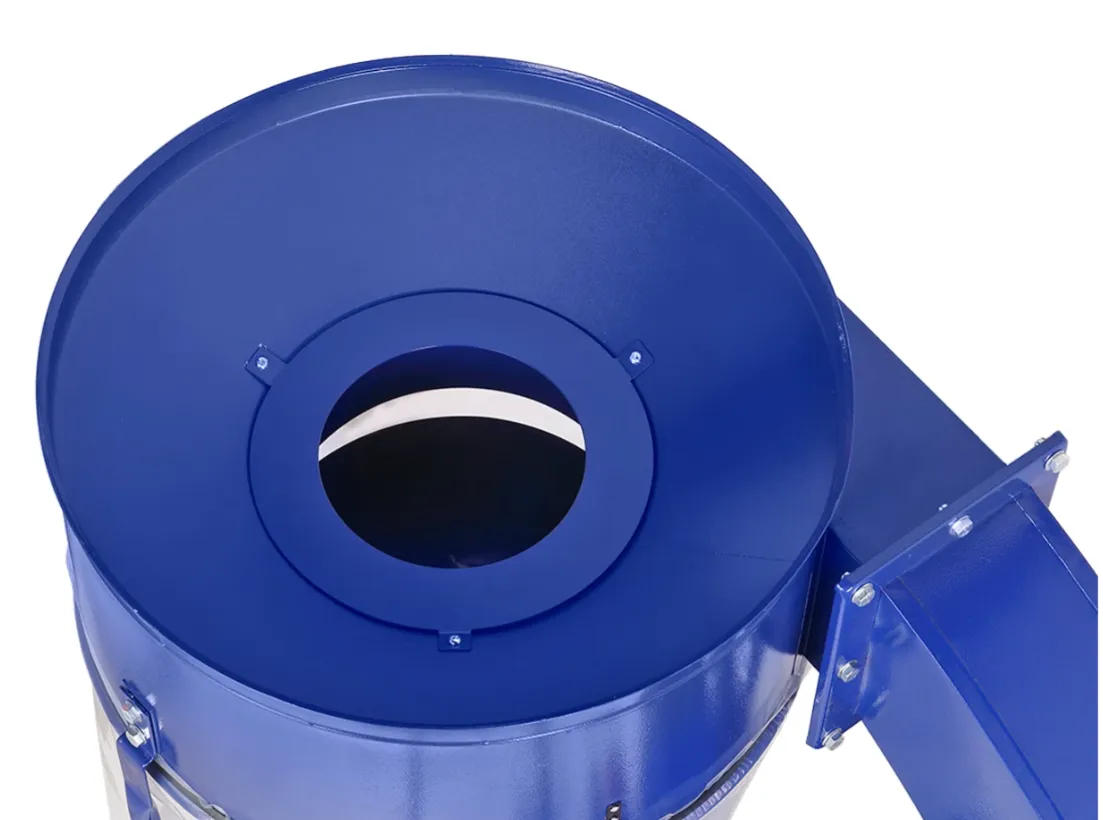

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки. С системой Air Tube вы будете реже очищать и менять фильтр-мешок, ощутимо сэкономите бюджет и время на обслуживание вытяжной установки.

Соответствует требованиям технических регламентов

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Характеристики

• Система Air Tube Да
• Мощность 2200 Вт
• Объем стружкосборника 190 л
• Объем всасывания 3900 м3/час
• Частота вращения крыльчатки 2800 об./ мин
• Разрежение воздуха 1800 Па
• Напряжение питающей сети 230 В
• Частота тока 50 Гц

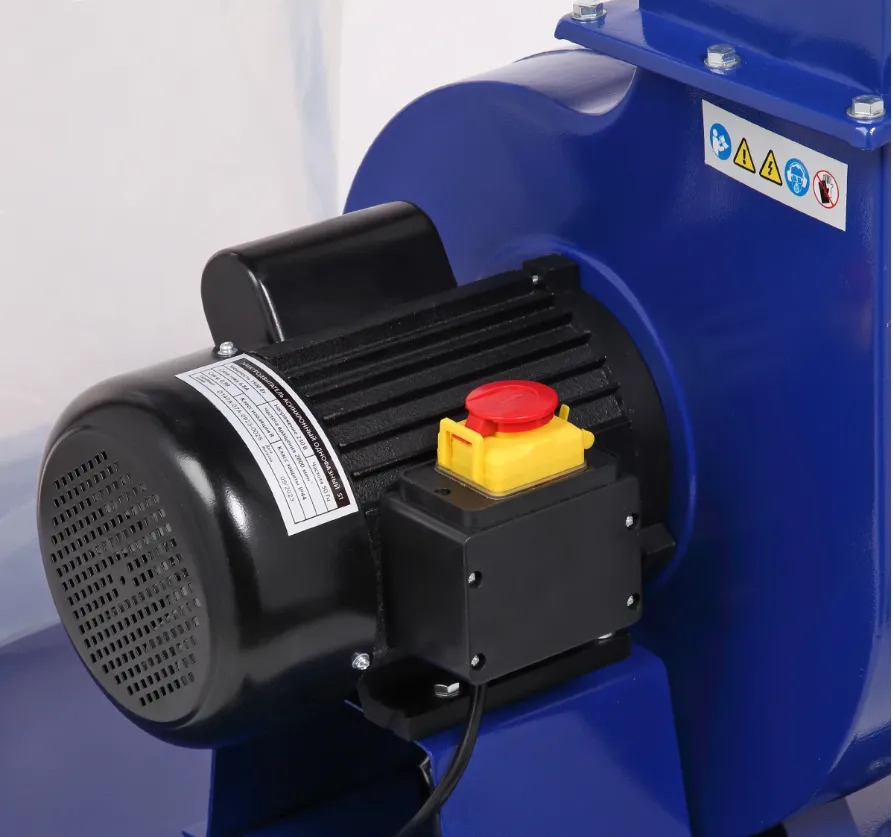

• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 500 × 1100 мм
• Уровень фильтрации 1 мкм
• Диаметр крыльчатки 300 мм
• Диаметр входного патрубка 150 мм
• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
• Диаметр шланга подключения 100 мм
• Количество входных патрубков 3 шт.
• Размер фильтрующего элемента (Д × Ш × В) 510 × 610 мм
• Фильтрующий элемент Фильтр-картридж
• Тепловая защита Да
• Уровень звукового давления (шума) 85,5 дБ
• Размер упаковки место 1 (Д × Ш × В) 1170 × 590 × 570 мм
• Размер упаковки место 2 (Д × Ш × В) 560 × 560 × 690 мм
• Размер упаковки место 3 (Д × Ш × В) 560 × 560 × 690 мм
• Габаритный размер (Д × Ш × В) 1420 × 700 × 2250 мм
• Масса нетто 67,3 кг
• Масса брутто 75,5 кг
• Комплект (кратность) продажи 1 шт
• Гарантийный срок 12 мес.
• Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной
• Страна происхождения Китай

Комплектация

• Узел вытяжной в сборе 1
• Основание установки 1
• Кронштейн электродвигателя 1
• Корпус разделительный 2
• Мешок-стружкосборник 4
• Зажим мешка-стружкосборника 4
• Адаптер переходной 1
• Патрубок четырехсекционный 1
• Крышка адаптера* 2
• Колесо 4
• Уплотнитель 4
• Стойка 2
• Труба соединительная 1
• Удлинение трубы соединительной 1
• Шланг подключения 1
• Хомут 2
• Фильтр-картридж 2
• Рукоятка очистки 2
• Зажим фильтр-картриджа 2
• Уплотнитель фильтр-картриджа 2
• Комплект крепежа 3
• Упаковка 3
