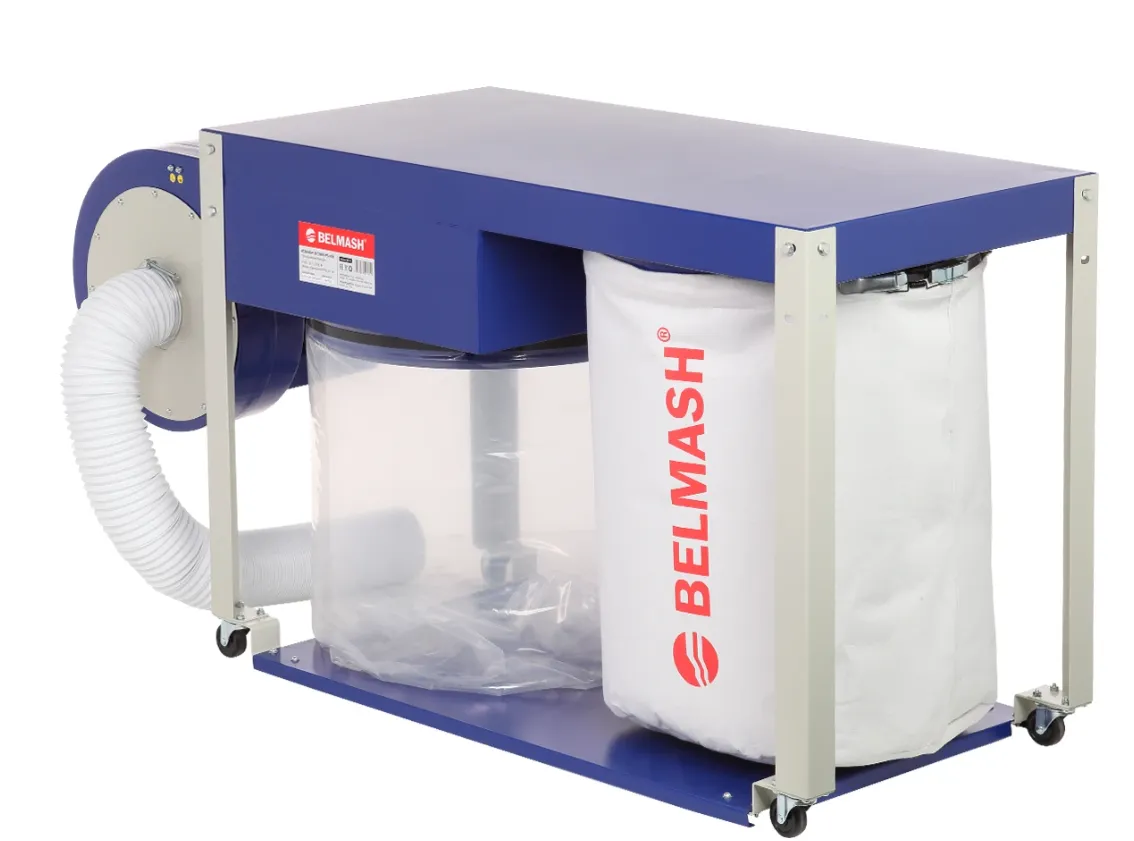

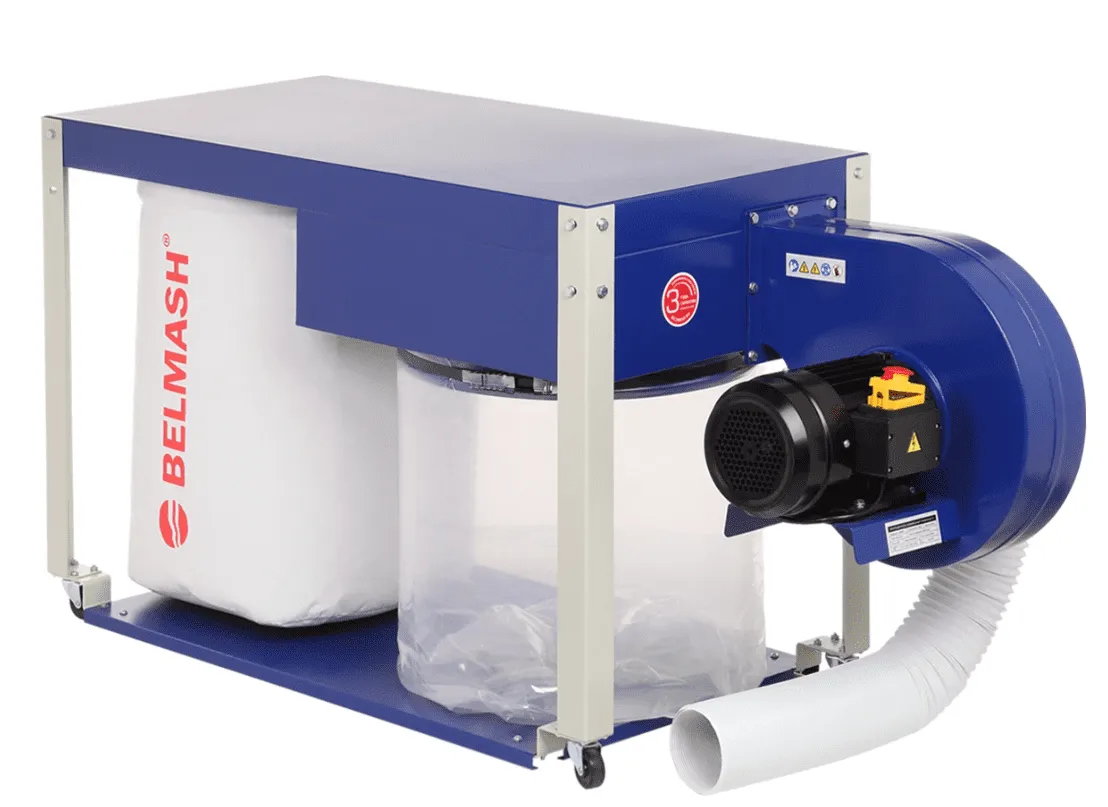

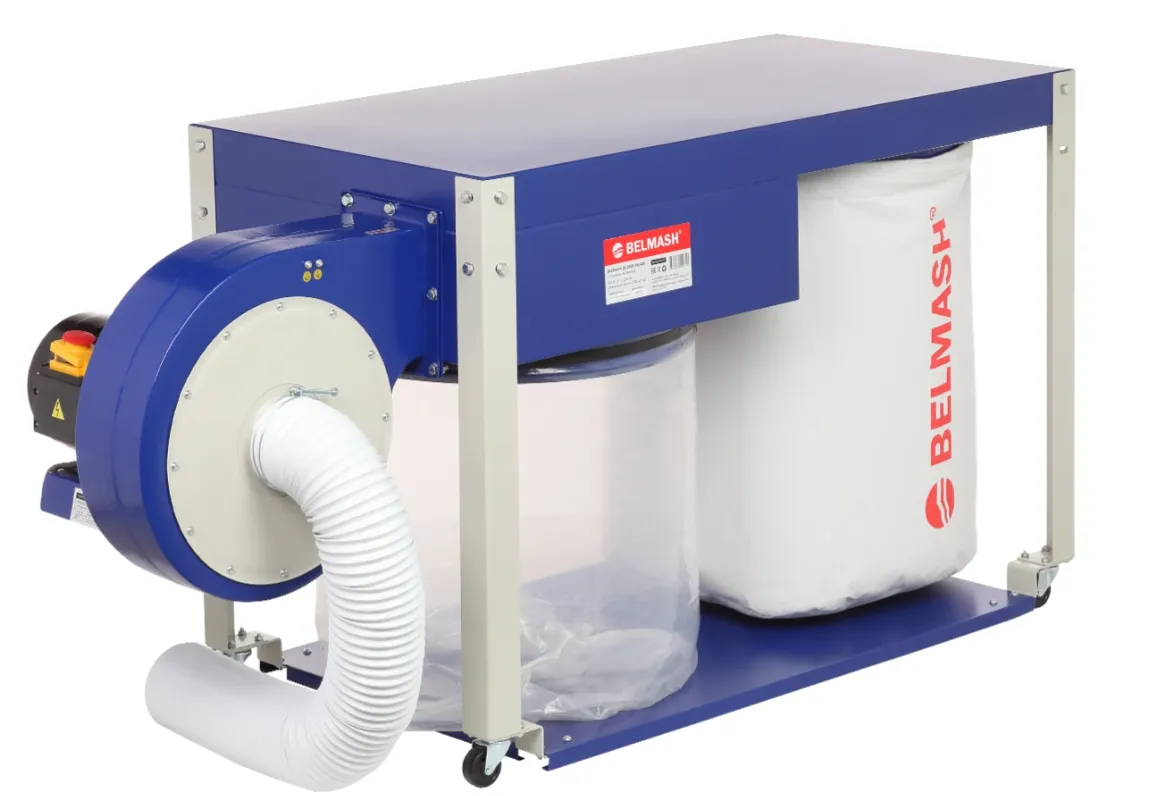

Описание установка вытяжная BELMASH DC3900-PS/400

Установка BELMASH DC3900-PS/400 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки.

Особенности

• Мощный асинхронный двигатель 2200 Вт
• Мобильная, благодаря колесам можно перемещать по мастерской
• Стальная крыльчатка
• Компактные размеры

Конструкция

Центробежный вентилятор создает разрежение воздуха, благодаря которому образуется поток, втягивающий все отходы реза (стружку, пыль) в разделительный корпус. Более крупные и тяжелые частицы падают в стружкосборник, а мелкие частицы под воздействием потока воздуха, попадают в фильтр-мешок. Уровень фильтрации 5 мкм, достаточная для работы с фуговальными, распиловочными, ленточнопильными, фуговально-рейсмусовыми станками.

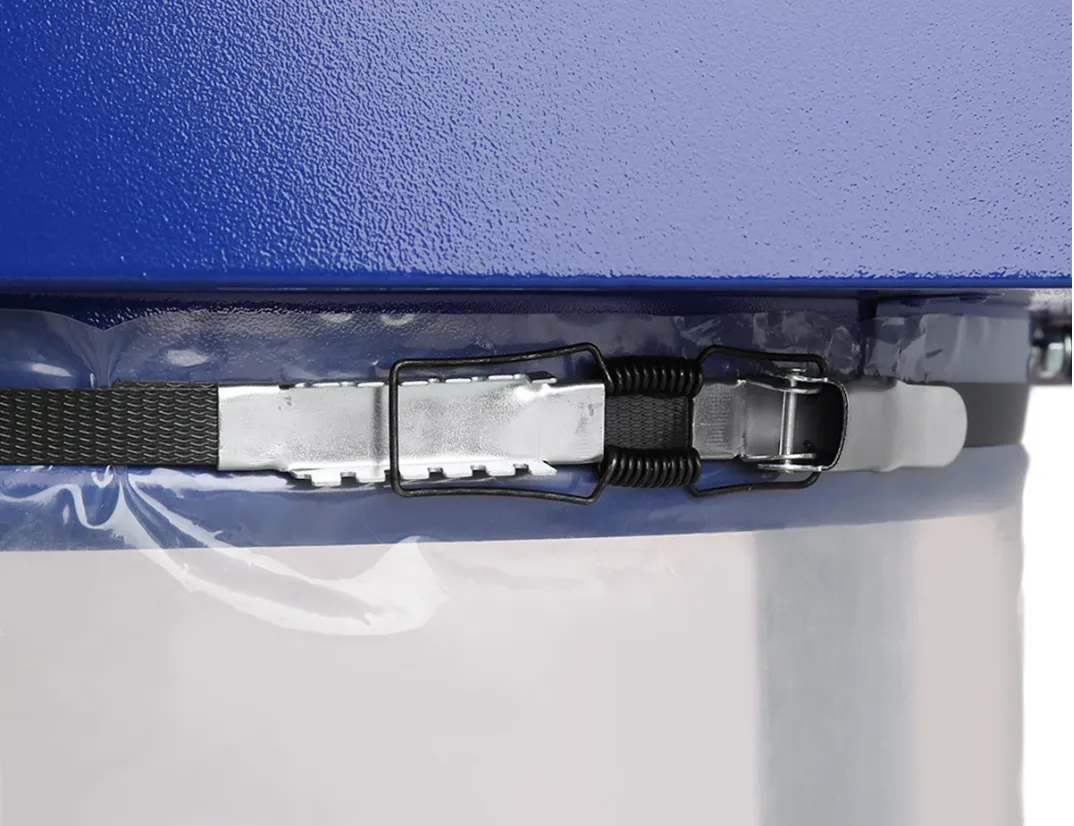

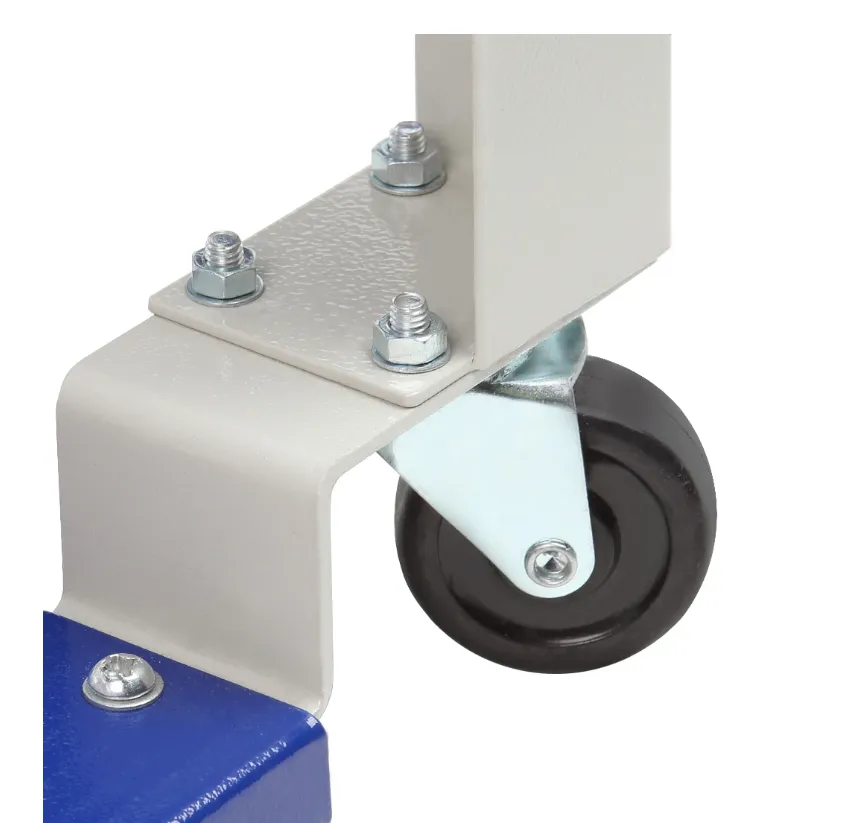

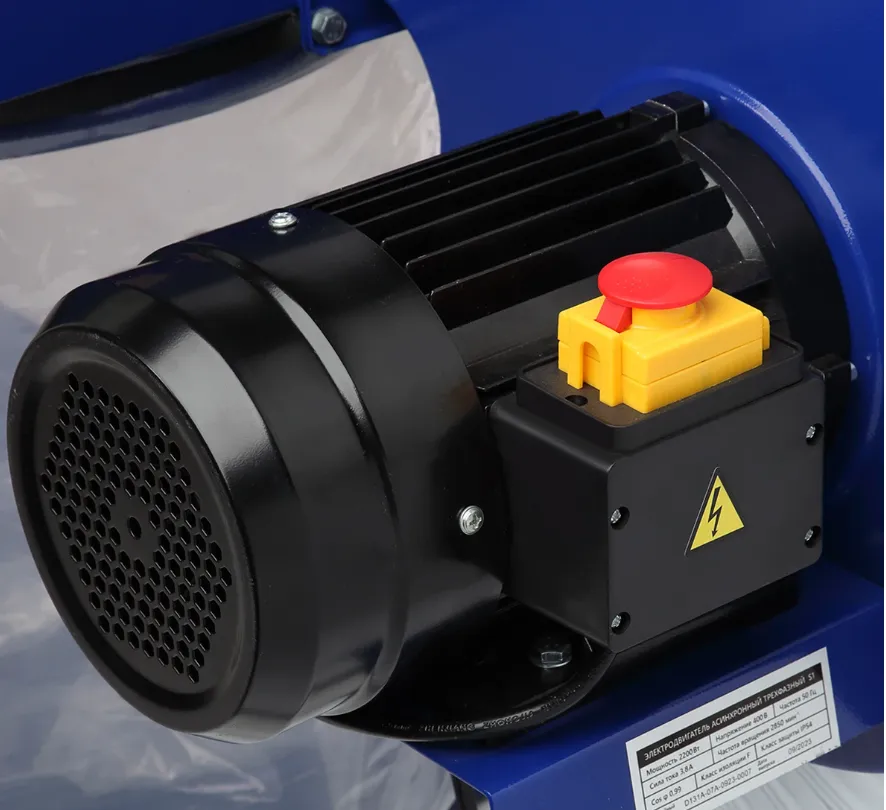

Двигатель асинхронный (режим работы S1), мощность 2200 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит). Вытяжку легко перемещать, на нижней части основания имеются четыре поворотных колеса. Монтаж/демонтаж фильтр-мешка и мешка-стружкосборника производится путем отсоединения зажимов (без специальных инструментов).

Соответствует требованиям технических регламентов

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Характеристики

• Мощность 2200 Вт
• Объем стружкосборника 120 л
• Объем всасывания 3900 м3/час
• Частота вращения крыльчатки 2850 об./ мин
• Разрежение воздуха 2360 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 500 × 640 мм
• Уровень фильтрации 5 мкм
• Диаметр крыльчатки 305 мм
• Диаметр входного патрубка 100 мм
• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
• Диаметр шланга подключения 100 мм
• Размер фильтр-мешка (Д × В) 500 × 640 мм
• Количество входных патрубков 1 шт.
• Фильтрующий элемент Фильтр-мешок
• Тепловая защита Есть
• Уровень звукового давления (шума) 95 дБ
• Габаритный размер (Д × Ш × В) 1550 × 550 × 750 мм
• Размер упаковки (Д × Ш × В) 1160 × 600 × 460 мм
• Масса нетто 48 кг
• Масса брутто 52 кг
• Комплект (кратность) продажи 1 шт
• Гарантийный срок 12 мес.
• Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной
• Страна происхождения Китай

Комплектация

• Узел вытяжной в сборе 1
• Корпус установки 1
• Опора с кронштейном и колесом в сборе 4
• Фильтр-мешок 1
• Мешок-стружкосборник 1
• Зажим быстросъемный 2
• Уплотнитель 1
• Шланг подключения 1
• Хомут шланга подключения 2
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1
