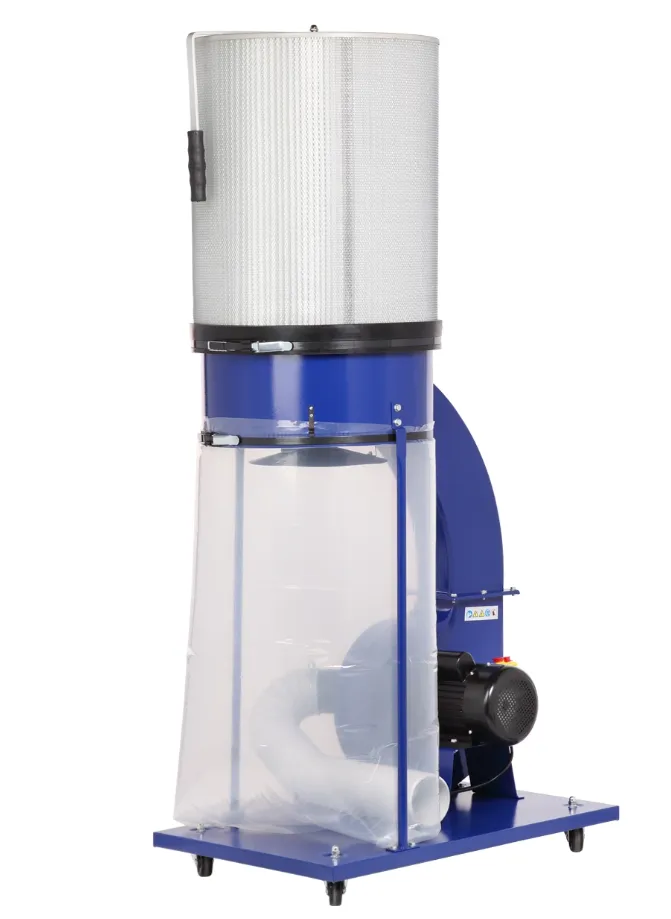

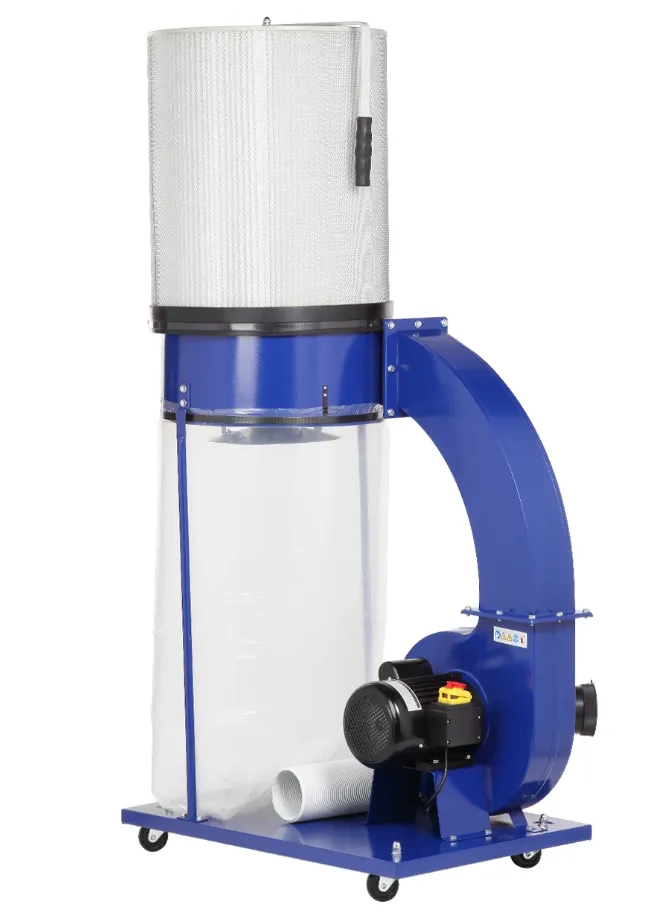

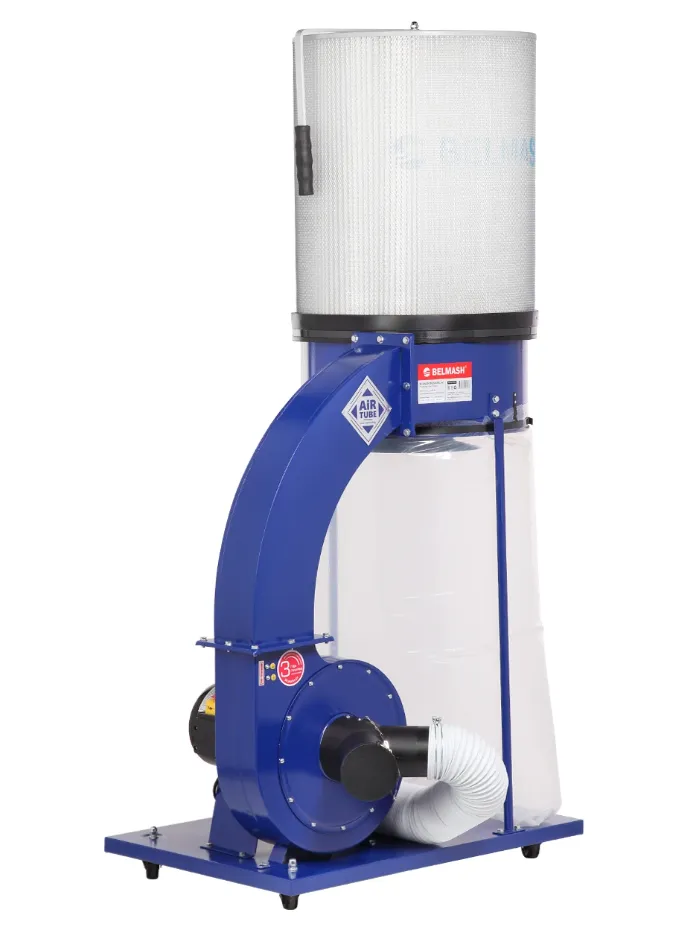

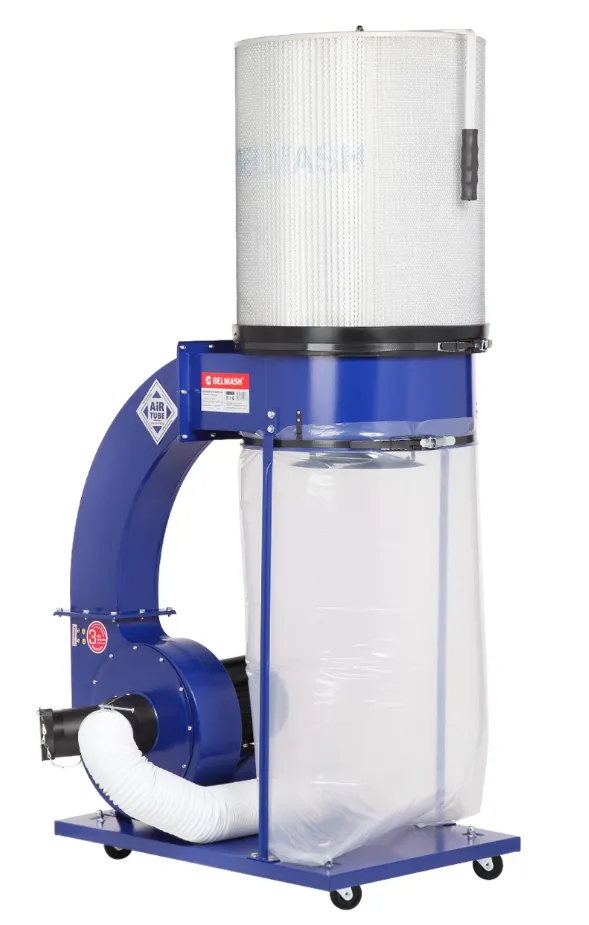

Установка вытяжная BELMASH DC2500MC-AT/400

Описание установка вытяжная BELMASH DC2500MC-AT/400

Модель BELMASH DC2500МС-AT/400 – вытяжная установка (стружкоотсос) подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

Особенности

• Вытяжка оснащена фильтр-картриджем, который удерживает частицы до 1 мкм. Это особенно актуально при работе со шлифовальными станками

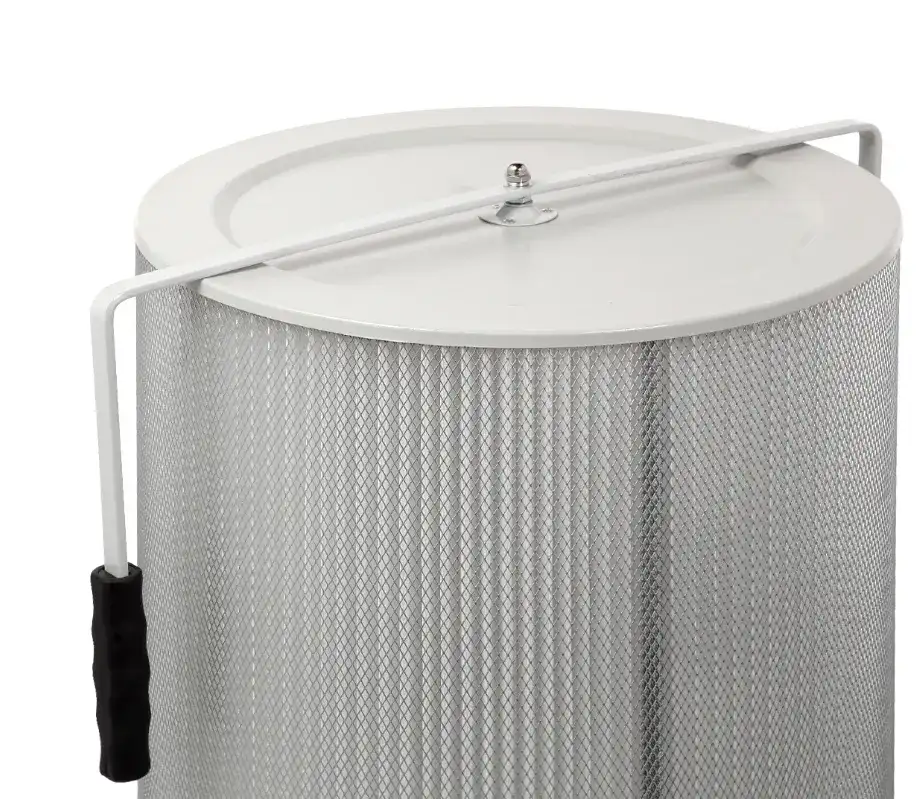

• Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания. При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра.
• Наличие инновационной системы Air Tube
• Переходной адаптер дает возможность подключить установку сразу к двум точкам удаления отходов резания (к одному станку или разным)
• Мобильность за счет колес на платформе установки
• Монтаж/демонтаж фильтр-картриджа и стружкосборника производится путем отсоединения зажимов (без специальных инструментов)
• Стальная крыльчатка

Конструкция

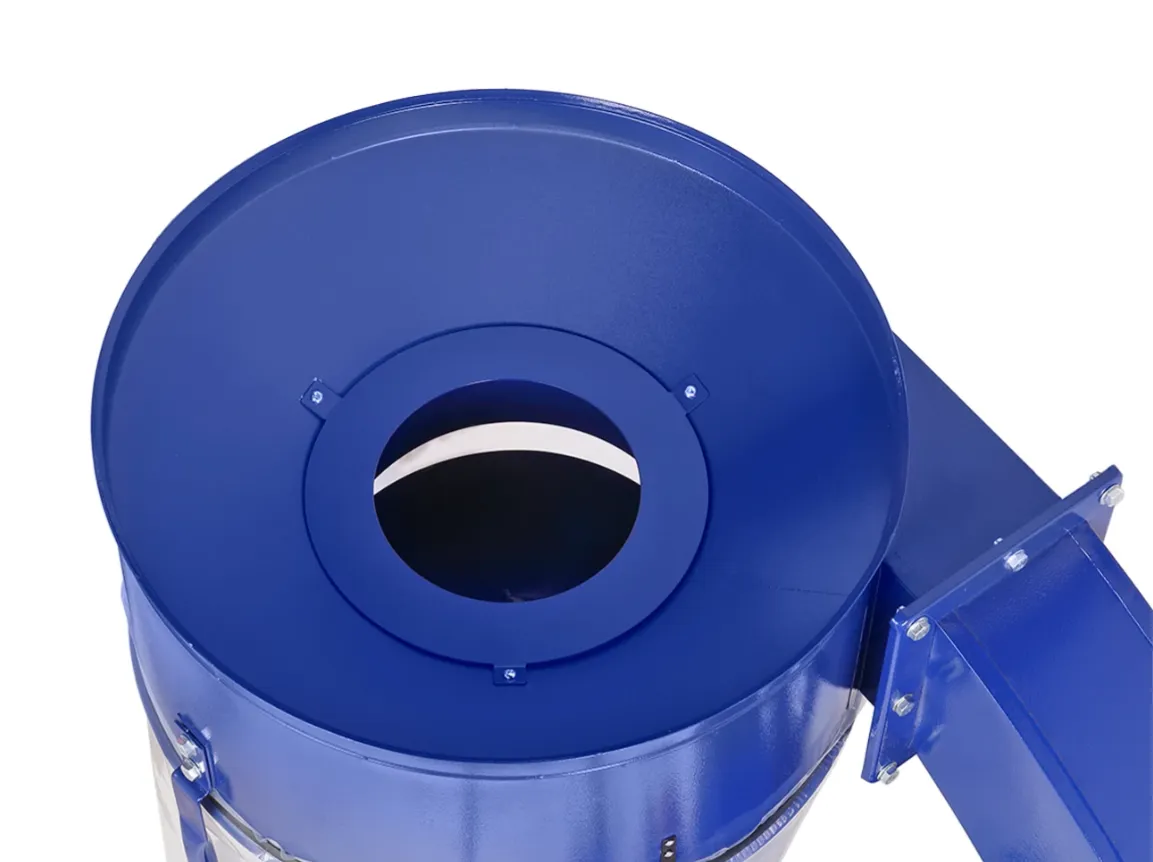

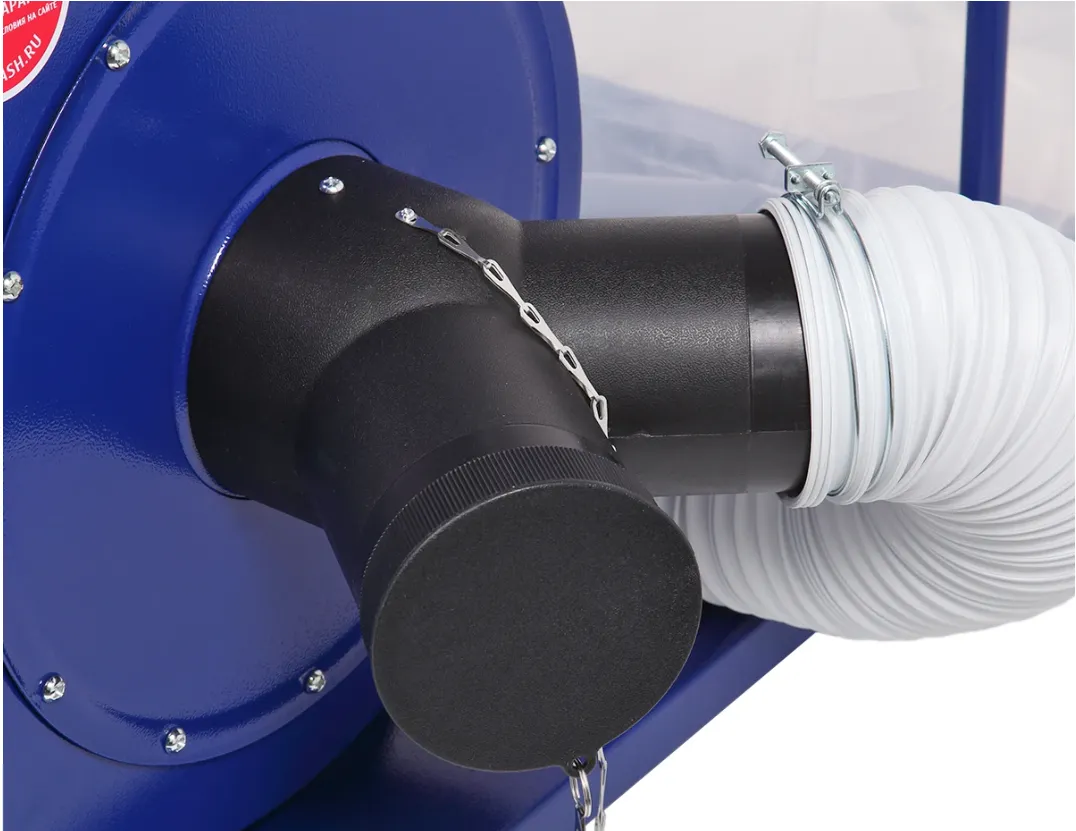

На основании размещены корпус установки и стойки. Двигатель асинхронный. Крыльчатка стальная. К выходному патрубку улитки крепится стальной отвод прямоугольного сечения, по которому воздух попадает в разделительный корпус. На входной патрубок вытяжки (Ø125 мм) устанавливается адаптер с двумя входами по 100 мм, поэтому вытяжку можно подключить сразу к двум точкам удаления отходов резания, мощности для этого достаточно. В комплект поставки входит четырехсекционный переходник, благодаря которому можно подключиться не только к патрубкам с сечением 100 мм, но и 68, 45, 39, 35 мм.

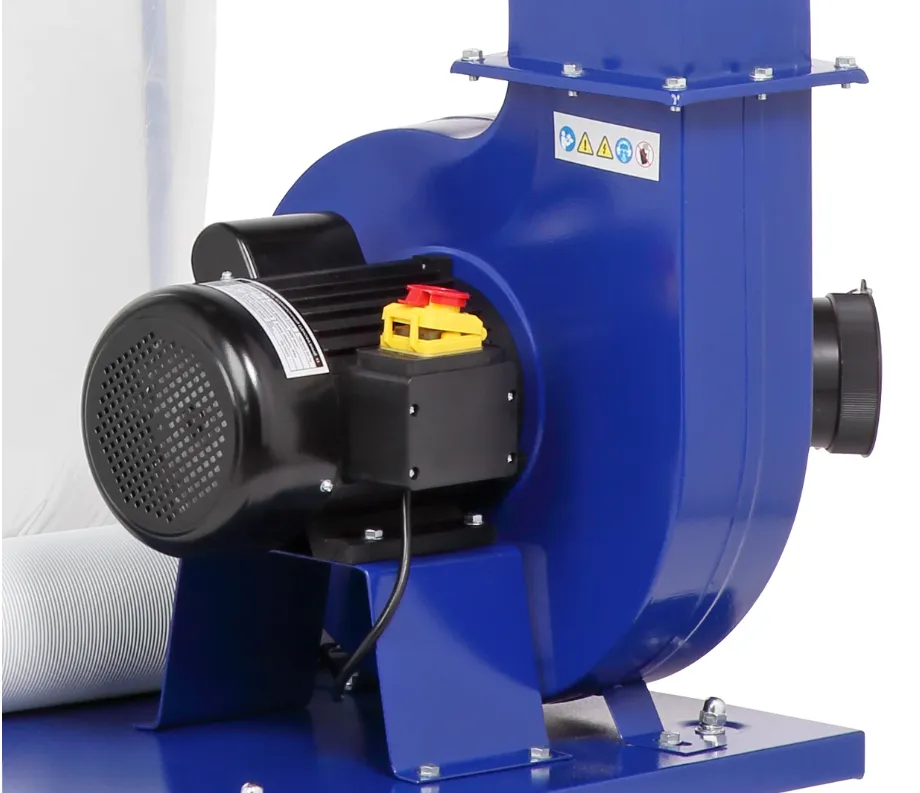

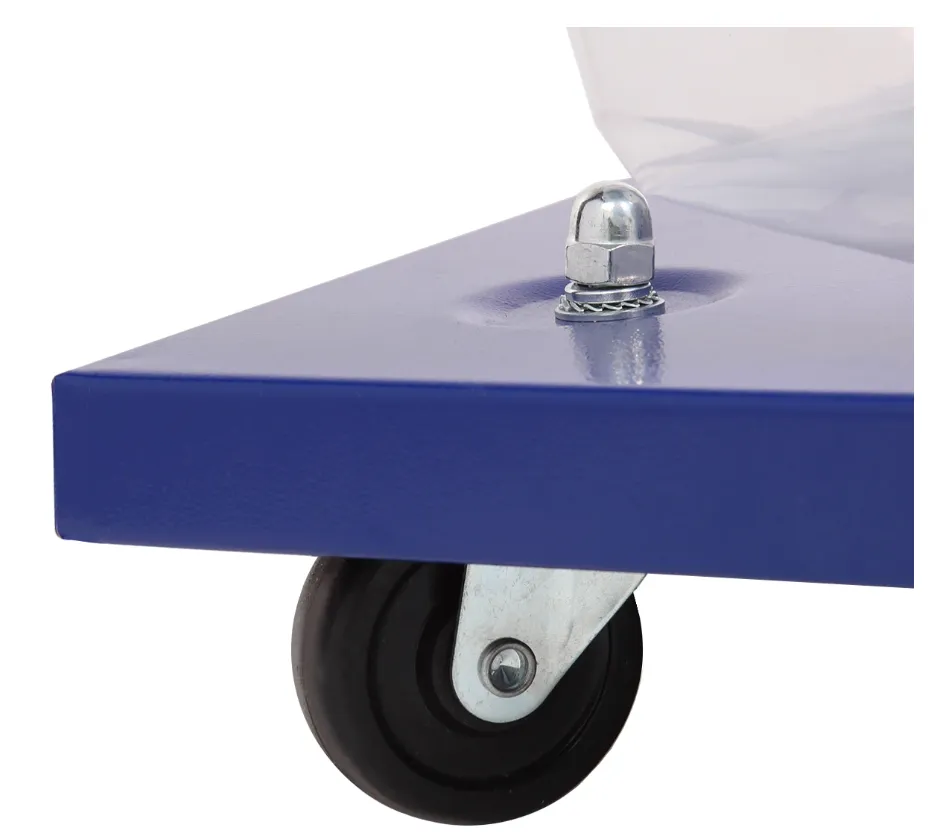

Двигатель асинхронный (режим работы S1), мощность 1500 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит). Вытяжку легко перемещать, на нижней платформе имеются четыре поворотных колеса.

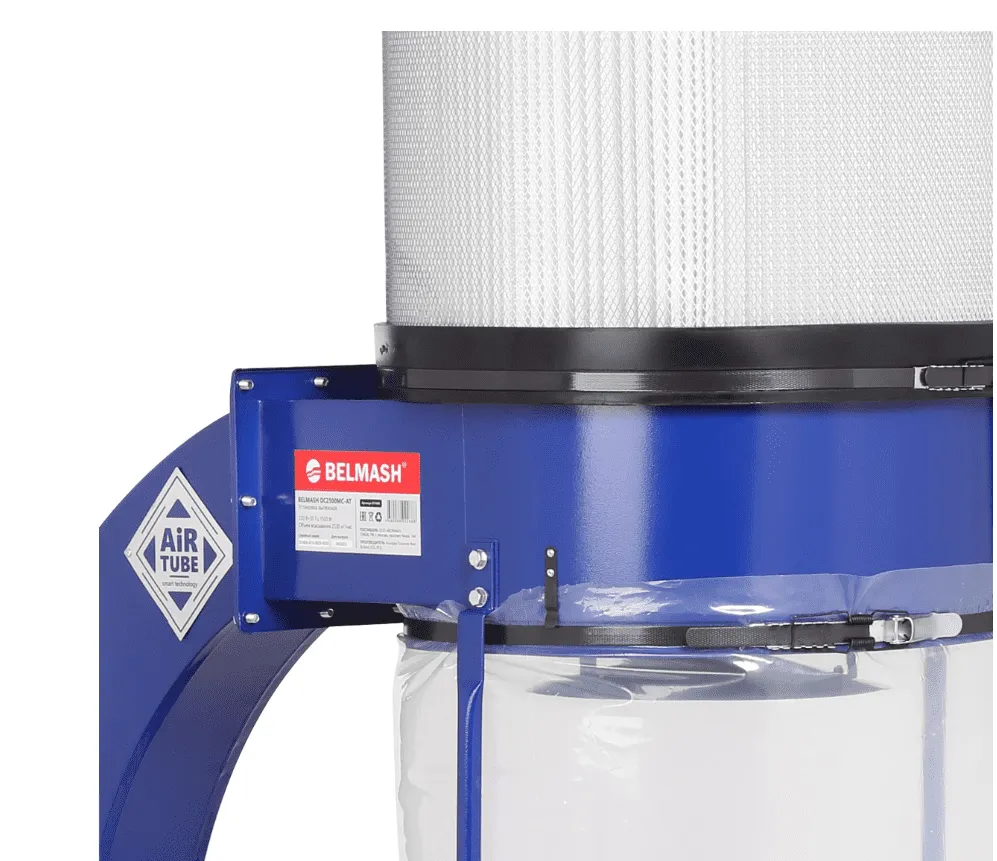

Модель оснащена инновационной системой Air Tube

Преимущества системы Air Tube:

• увеличивает срок службы фильтрующего элемента
• сохраняет максимальную производительность установки на более долгий срок
• увеличивает эффективность процесса разделения отходов деревообработки на фракции.

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки. С системой Air Tube вы будете реже очищать и менять фильтр-мешок, ощутимо сэкономите бюджет и время на обслуживание вытяжной установки.

Соответствует требованиям технических регламентов

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Характеристики

• Система Air Tube Да
• Мощность 1500 Вт
• Объем всасывания 2530 м3/час
• Частота вращения крыльчатки 2800 об./ мин
• Разрежение воздуха 1800 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 500 × 800 мм
• Уровень фильтрации 1 мкм
• Диаметр крыльчатки 300 мм
• Диаметр входного патрубка 125 мм
• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
• Диаметр шланга подключения 100 мм
• Количество входных патрубков 2 шт.
• Размер фильтрующего элемента (Д × Ш × В) 510 × 610 мм
• Фильтрующий элемент Фильтр-картридж
• Тепловая защита Да
• Размер упаковки место 1 (Д × Ш × В) 915 × 570 × 570 мм
• Размер упаковки место 2 (Д × Ш × В) 560 × 560 × 690 мм
• Габаритный размер (Д × Ш × В) 1000 × 710 × 1750 мм
• Масса нетто 50 кг
• Масса брутто 53,2 кг
• Комплект (кратность) продажи 1 шт Гарантийный срок 12 мес.
• Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной
• Страна происхождения Китай

Комплектация

• Узел вытяжной в сборе 1
• Основание установки 1
• Кронштейн электродвигателя 1
• Корпус разделительный 1
• Патрубок соединительный 1
• Адаптер переходной 1
• Крышка адаптера* 1
• Колесо 4
• Уплотнитель 2
• Стойка 2
• Зажим мешка-стружкосборника 1
• Шланг подключения (Ø100 мм) 1
• Хомут шланга подключения 2
• Мешок-стружкосборник 2
• Переходник четырехсекционный 1
• Фильтр-картридж 1
• Рукоятка очистки 1
• Зажим фильтр-картриджа 1
• Уплотнитель фильтр-картриджа 1
• Комплект крепежа 1
• Руководство по эксплуатации 1 Упаковка 2
