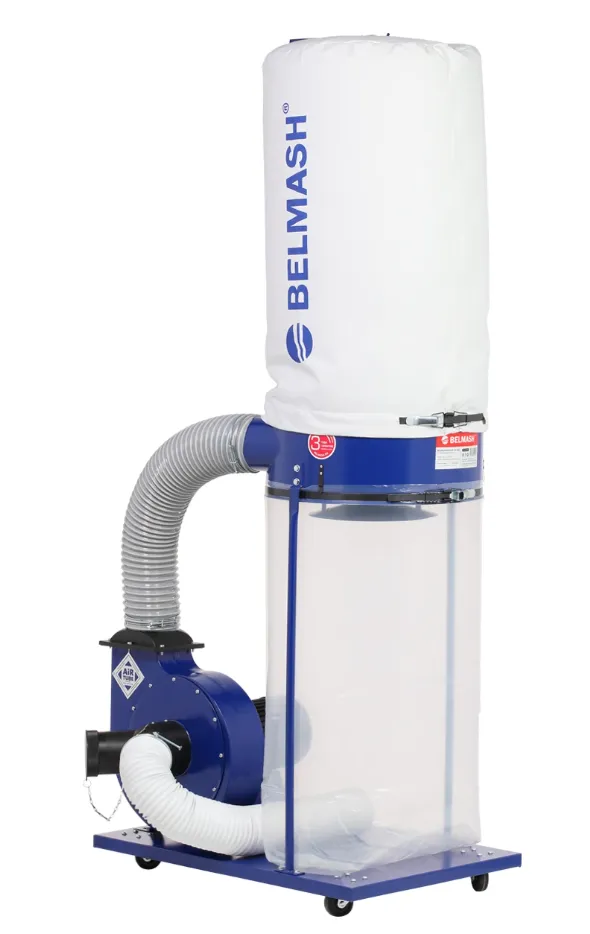

Установка вытяжная BELMASH DC2500-AT/400

Описание установка вытяжная BELMASH DC2500-AT/400

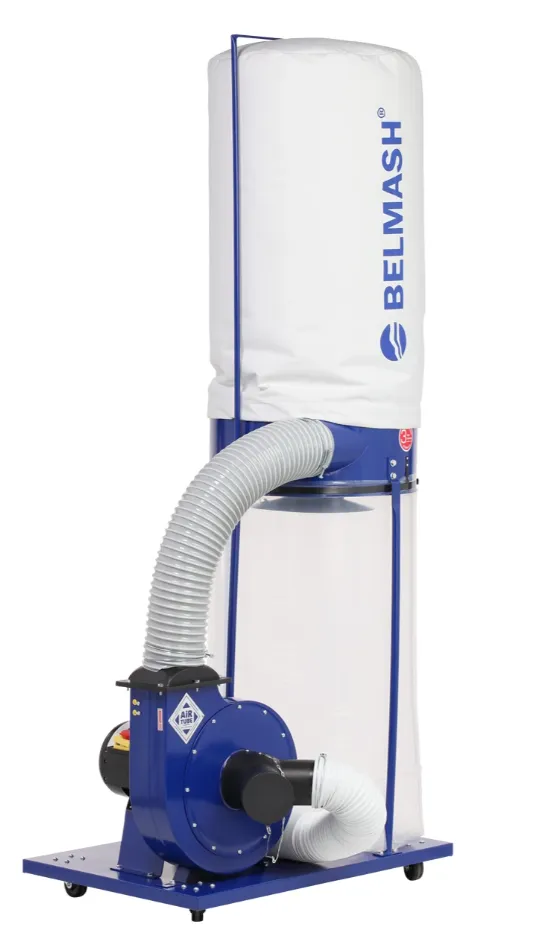

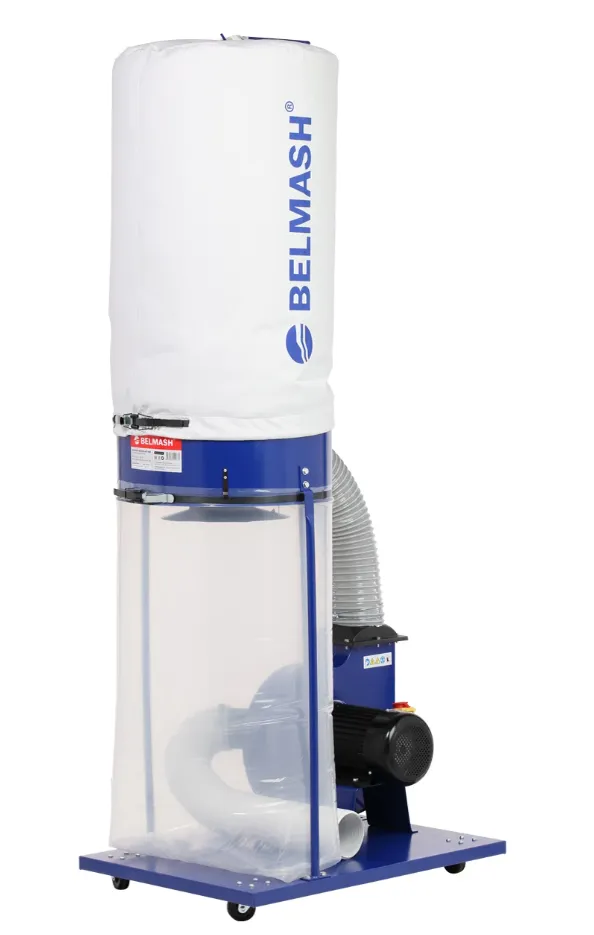

Модель BELMASH DC2500-AT/400 – вытяжная установка (стружкоотсос) подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

Особенности

• Инновационная система очистки Air Tube
• Мощный двигатель 1500 Вт
• Одновременное удаление опилок от двух станков
• Стальная крыльчатка
• Четырехсекционный переходник
• Колеса для перемещения по мастерской

Конструкция

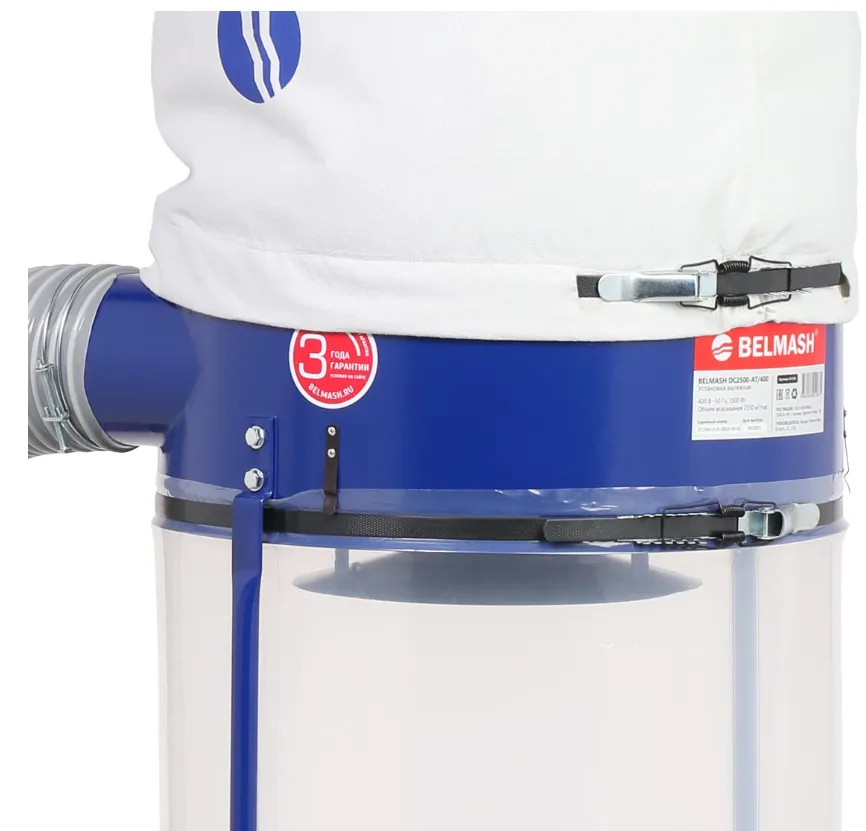

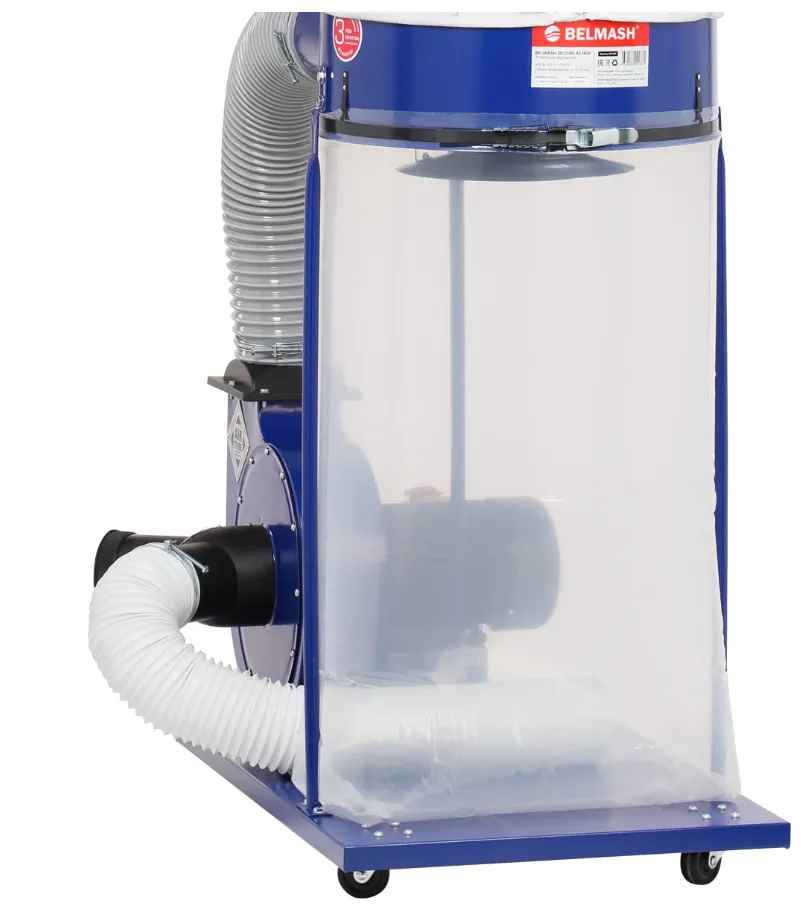

На основании размещены корпус установки и стойки. Двигатель асинхронный. Крыльчатка стальная. К выходному патрубку улитки и входному патрубку корпуса двумя зажимами крепится шланг с сечением 125 мм, по которому воздух попадает в разделительный корпус. Вытяжка оснащена фильтр-мешком из нетканого материала, который удерживает частицы до 5 мкм.

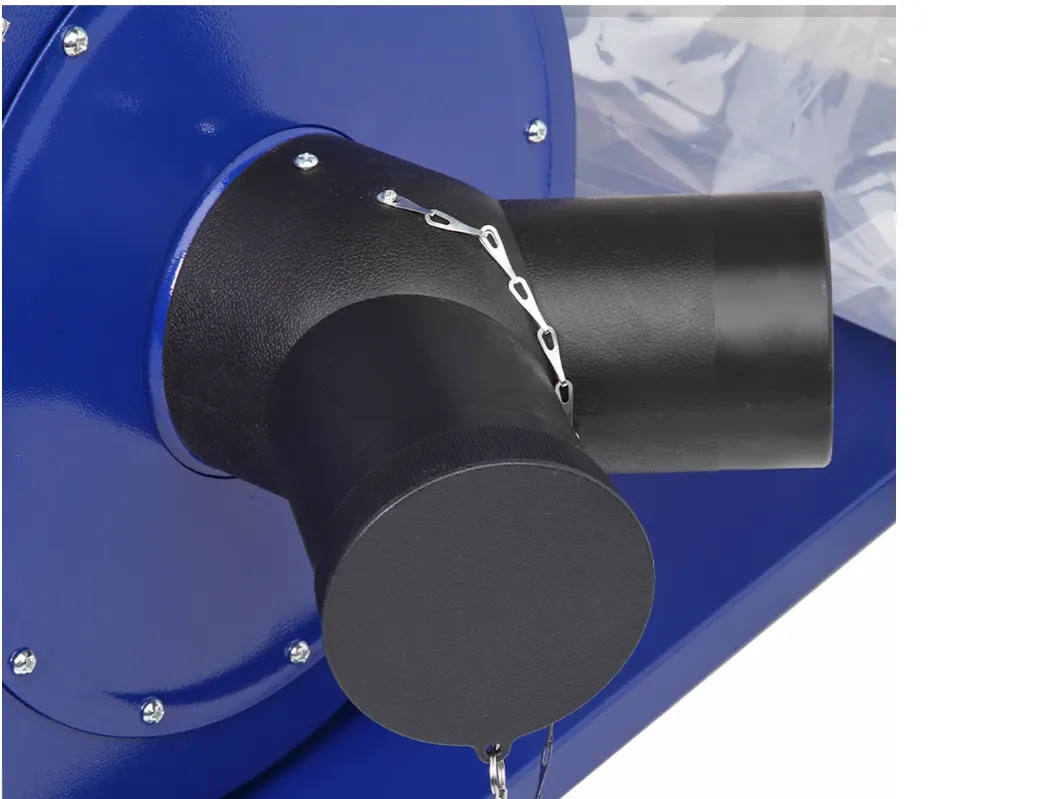

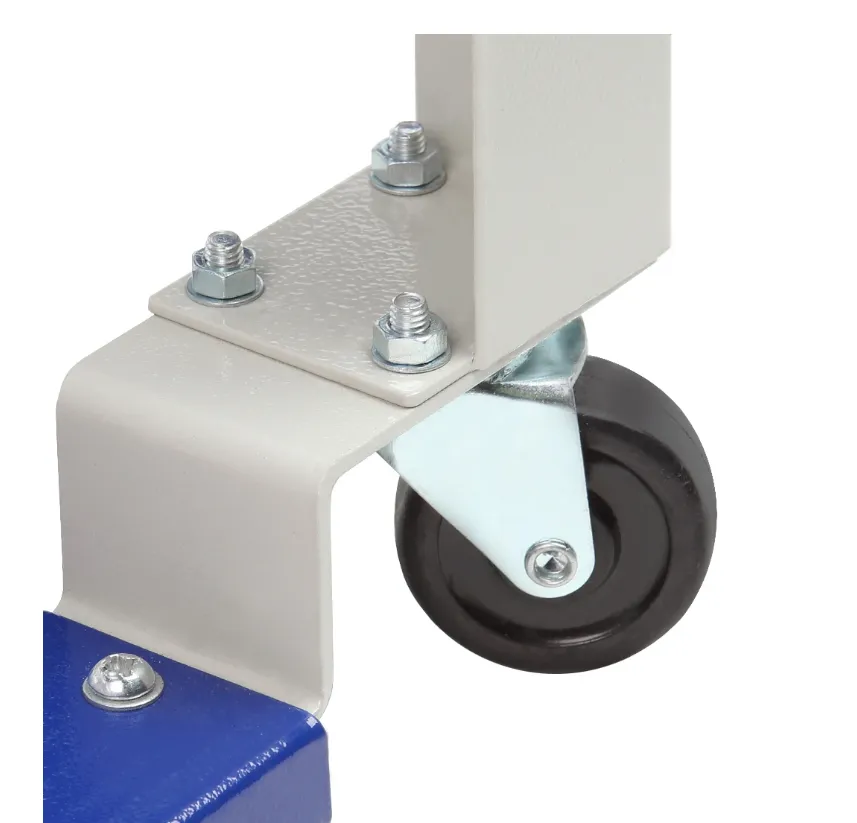

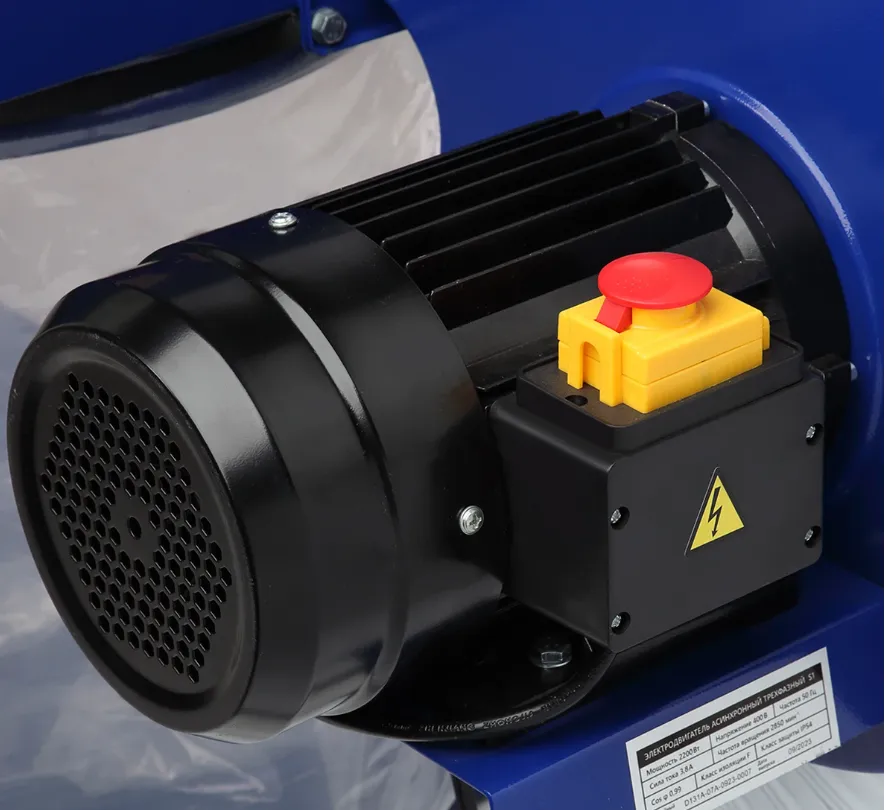

На входной патрубок вытяжки (Ø125 мм) устанавливается адаптер с двумя входами по 100 мм, поэтому вытяжку можно подключить сразу к двум точкам удаления отходов резания, мощности для этого достаточно. В комплект поставки входит четырехсекционный переходник, благодаря которому можно подключиться не только к патрубкам с сечением 100 мм, но и 68, 45, 39, 35 мм. Установку легко перемещать, на нижней платформе имеются четыре поворотных колеса. Двигатель асинхронный (режим работы S1), мощность 1500 Вт. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит).

Модель оснащена инновационной системой Air Tube

Преимущества системы Air Tube:

• увеличивает срок службы фильтрующего элемента
• сохраняет максимальную производительность установки на более долгий срок
• увеличивает эффективность процесса разделения отходов деревообработки на фракции.

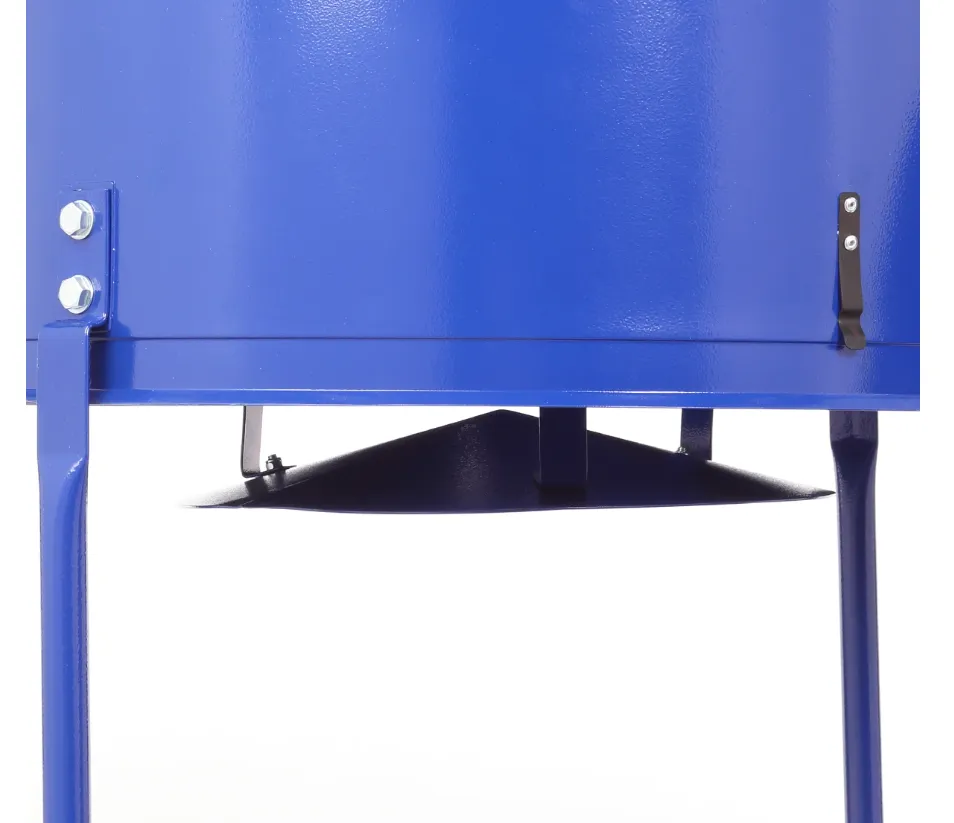

Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки. С системой Air Tube вы будете реже очищать и менять фильтр-мешок, ощутимо сэкономите бюджет и время на обслуживание вытяжной установки.

Соответствует требованиям технических регламентов

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
3. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Характеристики

• Система Air Tube Да
• Мощность 1500 Вт
• Объем стружкосборника 157 л
• Объем всасывания 2530 м3/час
• Частота вращения крыльчатки 2800 об./ мин
• Разрежение воздуха 1800 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Уровень фильтрации 5 мкм
• Диаметр крыльчатки 300 мм
• Диаметр входного патрубка 125 мм
• Диаметры 4-х секционного переходника 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм мм
• Диаметр шланга подключения 100 мм
• Размер фильтр-мешка (Д × В) 500 × 850 мм
• Количество входных патрубков 2 шт.
• Фильтрующий элемент Фильтр-мешок
• Тепловая защита Да
• Уровень звукового давления (шума) 80 дБ
• Габаритный размер (Д × Ш × В) 960 × 710 × 1940 мм
• Размер упаковки (Д × Ш × В) 910 × 570 × 570 мм
• Масса нетто 40,0 кг
• Масса брутто 42,2 кг
• Комплект (кратность) продажи 1 шт Гарантийный срок 12 мес.
• Расширенная гарантия (регистрируется дополнительно) +24 месяца к основной
• Страна происхождения Китай

Комплектация

• Узел вытяжной в сборе 1
• Основание установки 1
• Кронштейн электродвигателя 1
• Корпус разделительный 1
• Фильтр-мешок 1
• Мешок-стружкосборник 2
• Зажим быстросъемный 2
• Адаптер переходной 1
• Крышка адаптера* 1
• Патрубок четырехсекционный 1
• Колесо 4
• Конфузор 1
• Уплотнитель 1
• Держатель фильтр-мешка 1
• Стойка 3
• Шланг соединительный (Ø125 мм) 1
• Шланг подключения (Ø100 мм) 1
• Хомут (для шланга соединительного) 2
• Хомут (для шланга подключения) 2
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1
