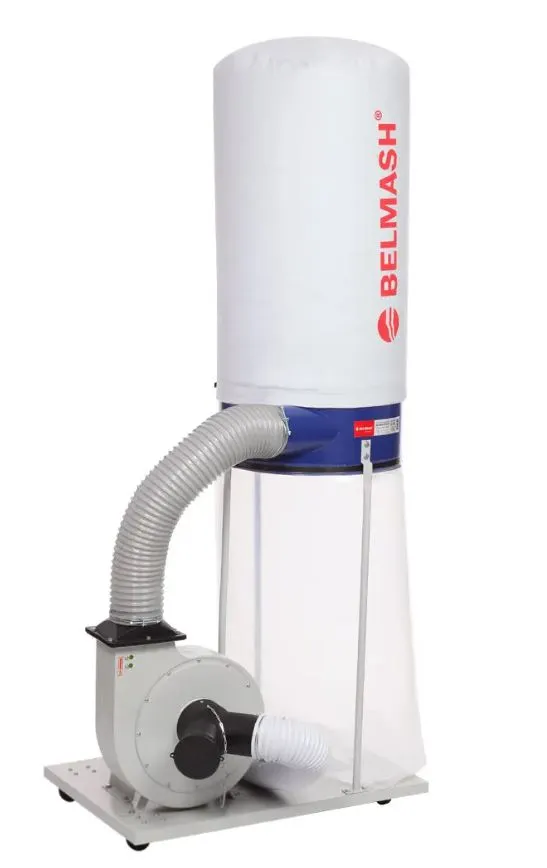

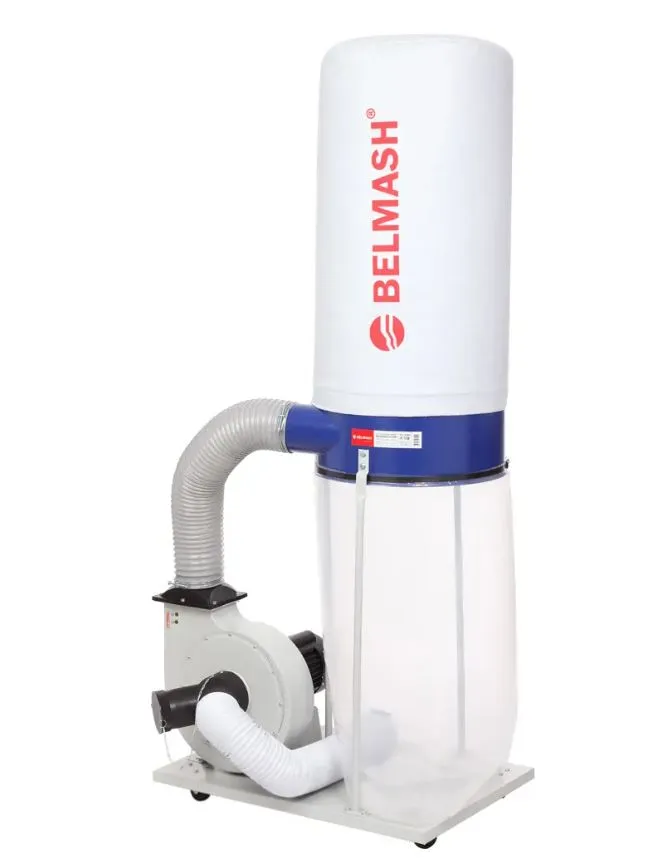

Описание BELMASH DC2500

Модель BELMASH DC2500/380 – достаточно мощная вытяжная установка (стружкоотсос), предназначенная для частных столярных мастерских. Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).

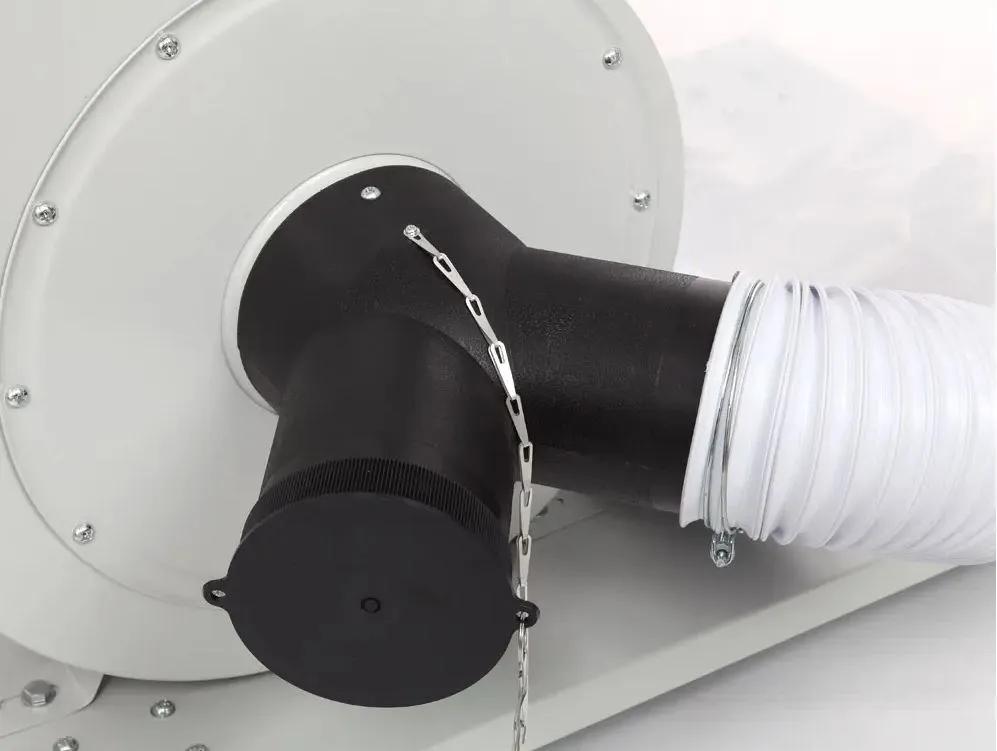

Двигатель асинхронный, мощность 1500 Вт, крыльчатка металлическая. Одно из достоинств данной модели - переходной адаптер, который дает возможность подключить ее сразу к двум точкам удаления отходов резания (у одного станка или к разным станкам).

Конструкция

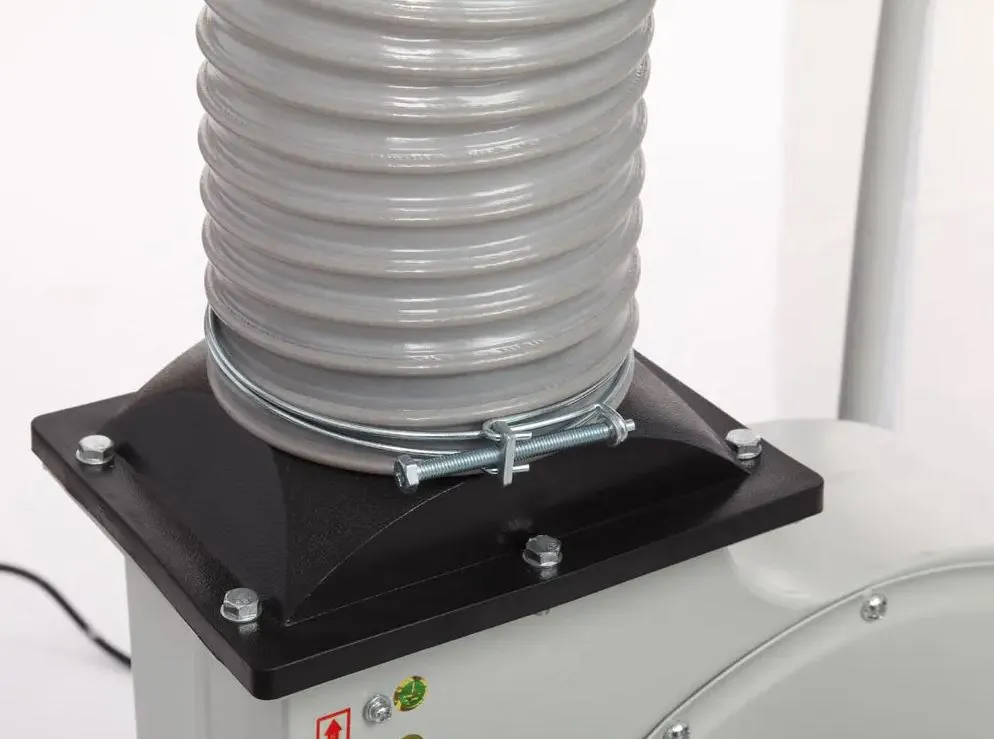

На платформе-основании размещены корпус установки с двигателем и стойки. К выходному патрубку крепится отводящий пластиковый армированный шланг диаметром 125 мм, по которому воздух попадает в разделительный корпус. Фильтр-мешок и стружкосборник находятся на одной вертикальной оси и крепятся к корпусу-разделителю с помощью двух зажимов. Мешок из плотного нетканого материала подвешивается на крючок опоры. В комплект поставки входит 4-х секционный переходник. Вытяжку легко перемещать, на нижней части основания имеются четыре поворотных колеса.

Особенности

Быстрый процесс очистки – монтаж/демонтаж стружкосборника и фильтр-мешка производится путем отсоединения зажима в одно движение без специальных инструментов. Фильтр-мешок из долговечного нетканого материала удерживает частицы размером до 30 мкм. Опциональные возможности Вместо фильтр-мешка, как опция, возможна установка картриджей BELMASH C510A или С510B. Они позволят очистить воздух от древесной пыли до 1 мкм. Это особенно актуально при работе со шлифовальными станками.

Характеристики

• Мощность 1500 Вт
• Объем стружкосборника 157 л
• Объем всасывания 2530 м3/час
• Частота вращения крыльчатки 2800 об./ мин
• Разрежение воздуха 1800 Па
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 500 × 800 мм
• Уровень фильтрации 30 мкм
• Диаметр крыльчатки 300 мм
• Диаметр входного патрубка 125 мм
• Диаметры 4-х секционного переходника 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм
• Диаметр шланга подключения 100 мм
• Размер фильтр-мешка (Д × В) 500 × 850 мм
• Количество входных патрубков 2 шт.
• Фильтрующий элемент Фильтр-мешок
• Габаритный размер (Д × Ш × В) 960 × 710 × 1940 мм
• Размер упаковки (Д × Ш × В) 910 × 570 × 570 мм
• Масса нетто 39 кг
• Масса брутто 42 кг

Комплектация

• Установка вытяжная 1
• Основание установки 1
• Кронштейн электродвигателя 1
• Корпус разделительный 1
• Фильтр-мешок 1
• Стружкосборник 2
• Зажим 2
• Адаптер переходной 1
• Крышка адаптера 1
• Переходник 4-х секционный 1
• Колесо 4
• Конфузор 1
• Уплотнитель 1
• Опора фильтр-мешка 1
• Стойка 3
• Шланг соединительный 1
• Шланг подключения 1
• Хомут шланга подключения 2
• Хомут соединительного шланга 2
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1
