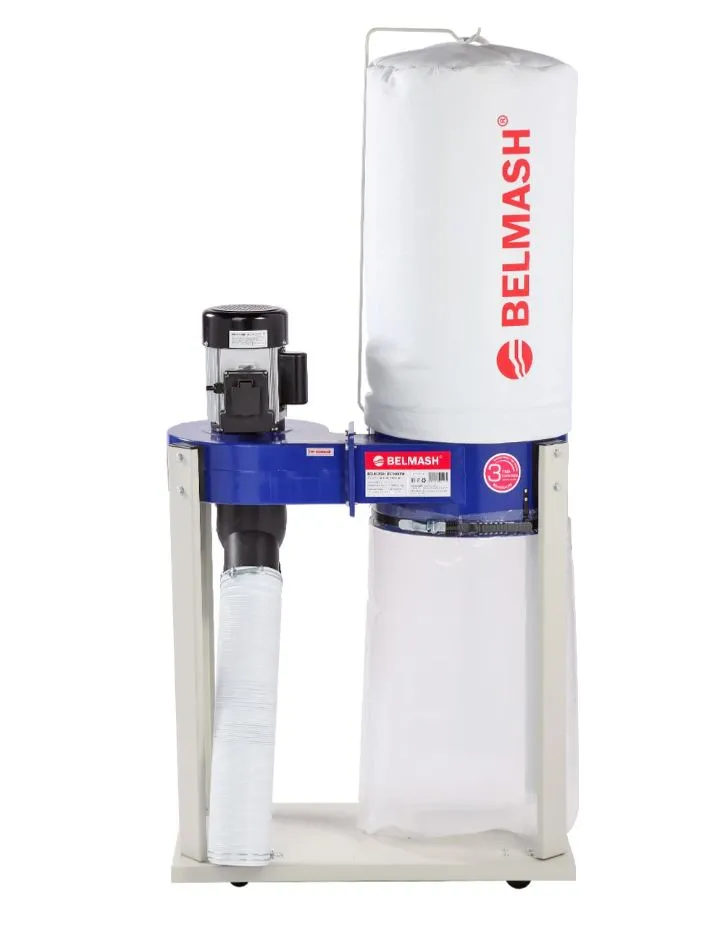

Установка вытяжная BELMASH DC1600М

Описание BELMASH DC1600М

Установка BELMASH DC1600М предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным, фрезерным и т.п.). Одновременное включение возможно со станком мощностью до 2,2 кВт.

Станок имеет мощный асинхронный двигатель – 1500 Вт. Диапазонов скоростей два: низкий - от 0 до 1200 об./мин., и высокий – от 0 до 3200 об./мин. Скорость регулируется плавно с помощью частотного преобразователя. Отличительная особенность – выносной пульт управления с магнитной фиксацией.

Преимущества

1. Высокая степень фильтрации - 5 мкм - задерживает мелкие частицы, которые могут оседать в помещении в виде пыли и вредить здоровью дыхательной системы.

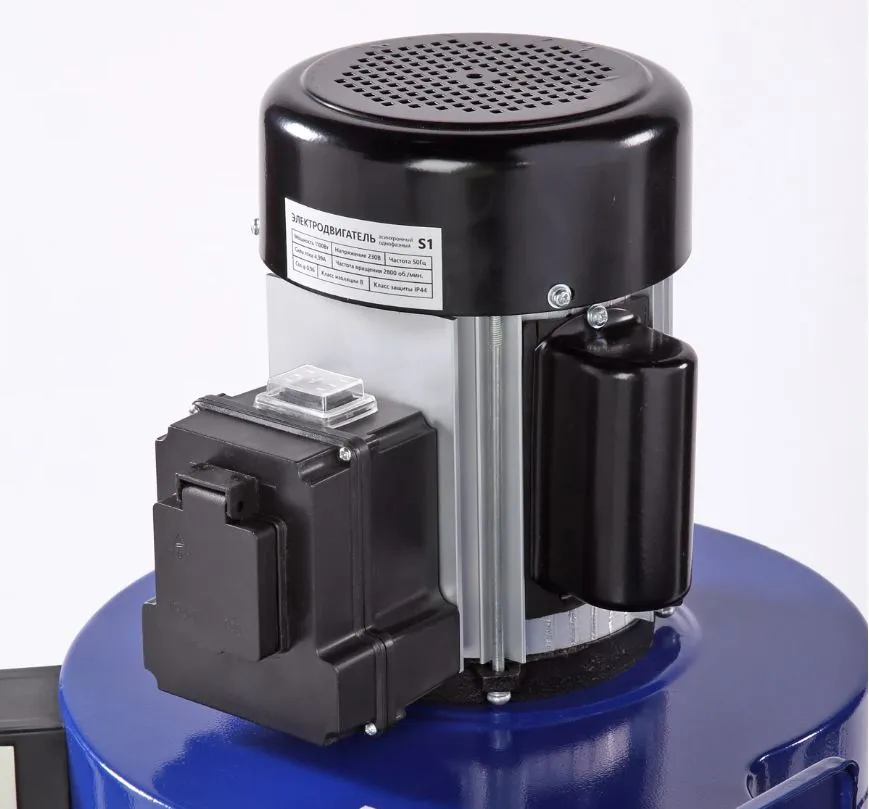

2. Асинхронный двигатель S1, мощностью 1100 Вт - высокая эффективность и продолжительное время работы.

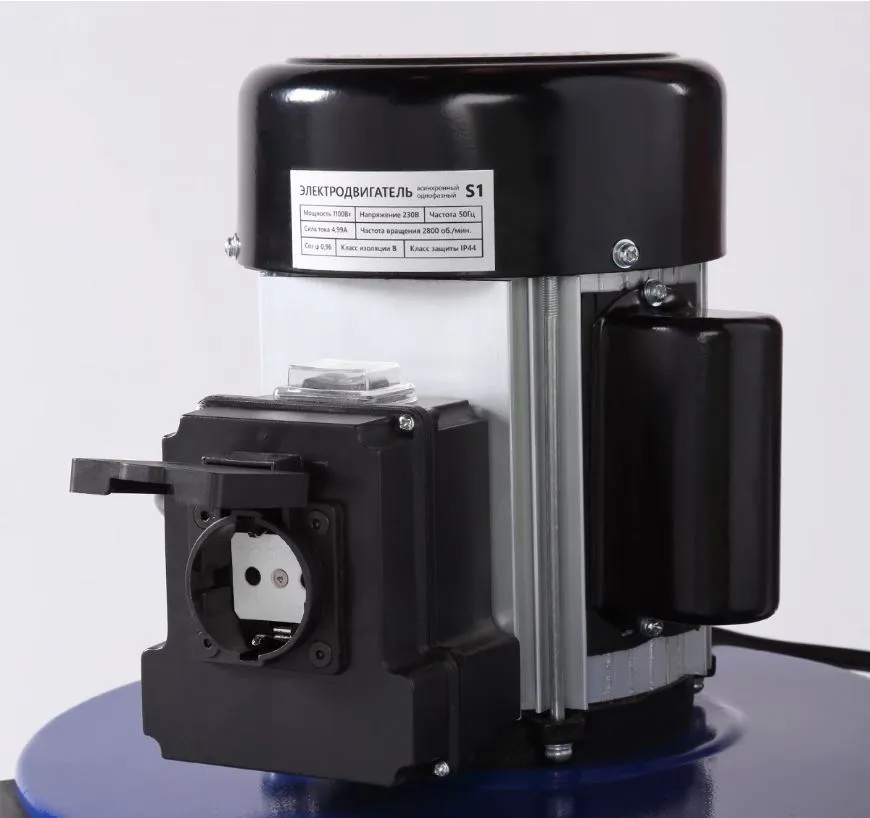

3. Вытяжная установка оснащена системой автоматического включения через запуск станка. Удобная функция, которая экономит время и помогает удалять стружку с первых секунд начала работы.
4. Вытяжную установку можно легко перемещать по мастерской благодаря колесам, расположенным в нижней части основания.
5. Стальная крыльчатка обеспечивает надежность и менее подвержена повреждениям.

Конструкция BELMASH DC1600М

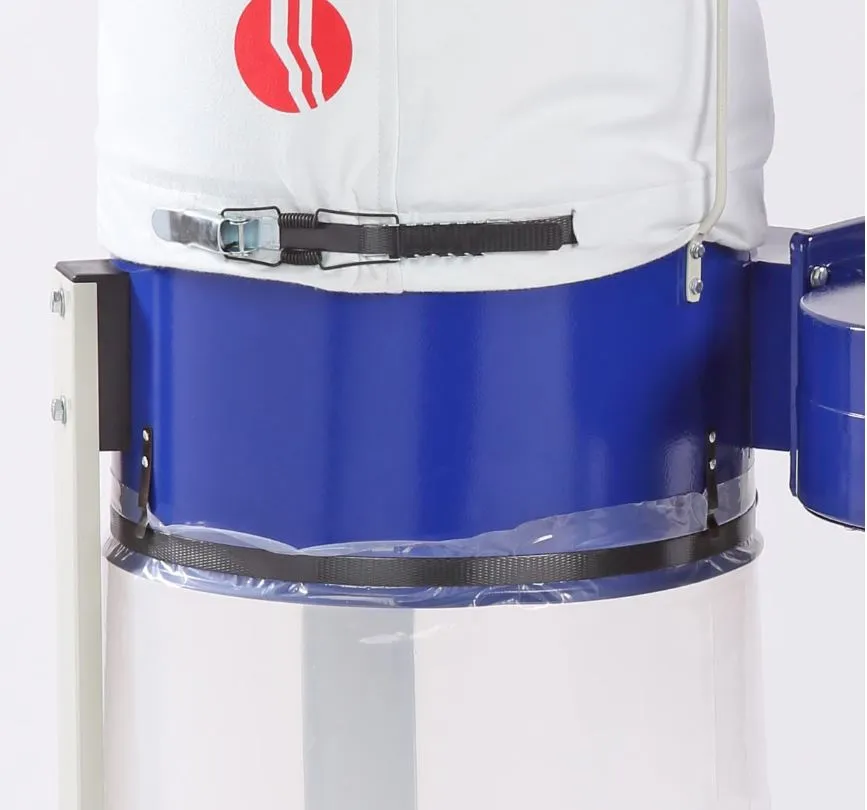

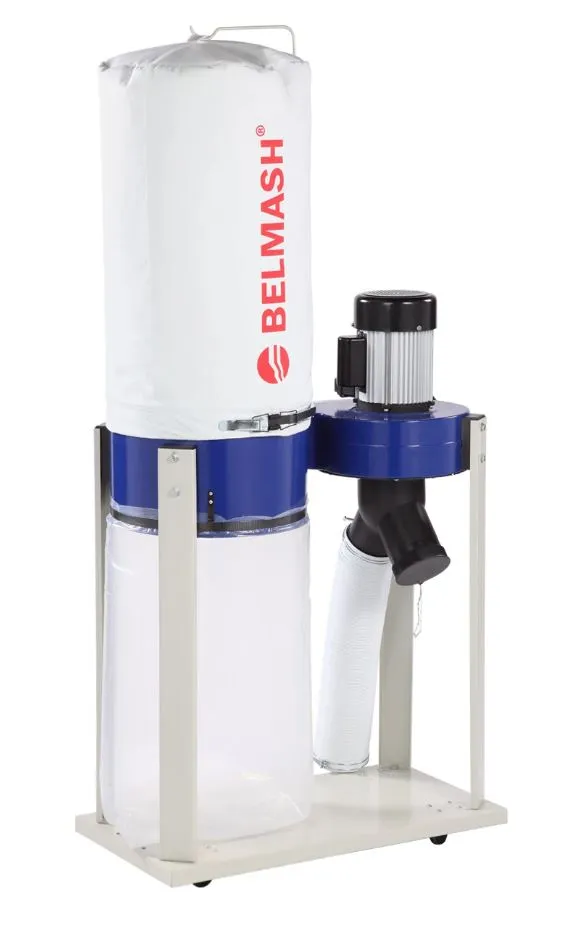

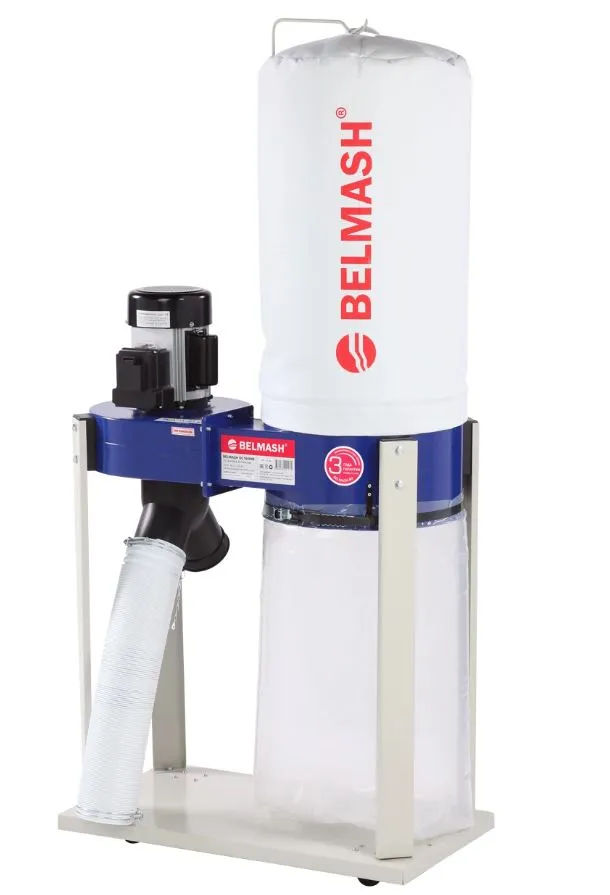

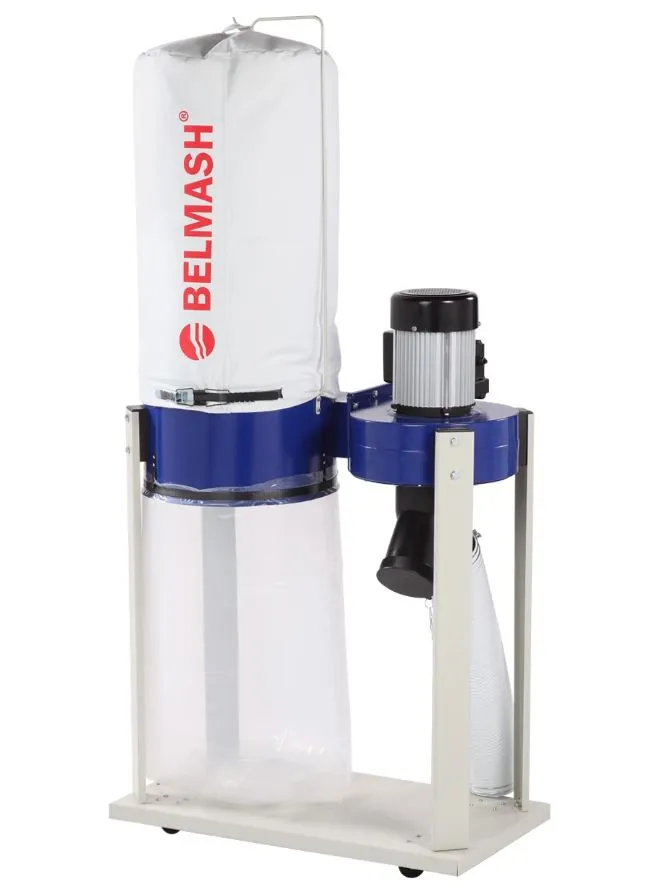

Установка имеет классическую компоновку: центробежный вентилятор, через который проходит стружка, а рядом с ним, на одной вертикальной оси, фильтр-мешок и под ним мешок-стружкосборник. Воздух со стружками засасывается через входной патрубок (диаметром 125 мм) и попадает в фильтр-мешок, откуда воздух выходит наружу, а стружки и опилки падают вниз. Вместо стружкосборника можно использовать стандартные мусорные пакеты.

На корпусе расположен патрубок диаметром 125 мм, на него устанавливается адаптер с двумя отводами по 100 мм (идёт в комплекте). Благодаря этому к вытяжной установке BELMASH DC1600М можно подключить 2 станка для отвода стружки.

Характеристики

• Мощность 1100 Вт
• Объем стружкосборника 68 л
• Объем всасывания 1600 м3/час
• Частота вращения крыльчатки 2800 об./ мин
• Разрежение воздуха 1250 Па
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 370 × 640 мм
• Уровень фильтрации 5 мкм
• Диаметр крыльчатки 250 мм
• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
• Количество входных патрубков 2 шт.
• Фильтрующий элемент Фильтр-мешок
• Длина электрошнура 1,8 м
• Уровень звукового давления (шума) 89 дБ
• Габаритный размер (Д × Ш × В) 720 × 380 × 1540 мм
• Размер упаковки (Д × Ш × В) 760 × 450 × 460 мм
• Гарантийный срок 12 мес.
• Масса нетто 24 кг
• Масса брутто 27 кг

Комплектация

• Основной блок с двигателем в сборе 1
• Основание 1
• Опора 4
• Прокладка опоры 4
• Корпус разделительный 1
• Адаптер переходной с крышкой 1
• Уплотнитель 1
• Колесо 2
• Колесо поворотное 2
• Зажим быстросъемный 2
• Фильтр-мешок 1
• Мешок-стружкосборник 1
• Держатель фильтр-мешка 1
• Хомут шланга отводящего 2
• Шланг отводящий 1
• Переходник четырехсекционный 1
• Адаптер с крышкой 1
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1
