Назначение круглопильного станка с торцовочной кареткой WoodTec C 75 NEW
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0–45°.
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
...Назначение круглопильного станка с торцовочной кареткой WoodTec C 75 NEW
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0–45°.
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Наклон пилы до 45°
- Поворот упорной линейки
- Направляющие линейки с миллиметровой шкалой
- Литой стол и каретка из чугуна

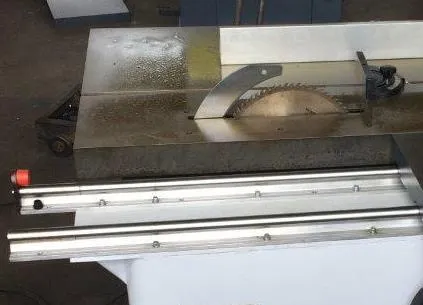

- Перемещение каретки по двум цилиндрическим направляющим
- Возможность подключения аспирации
Конструктивные особенности

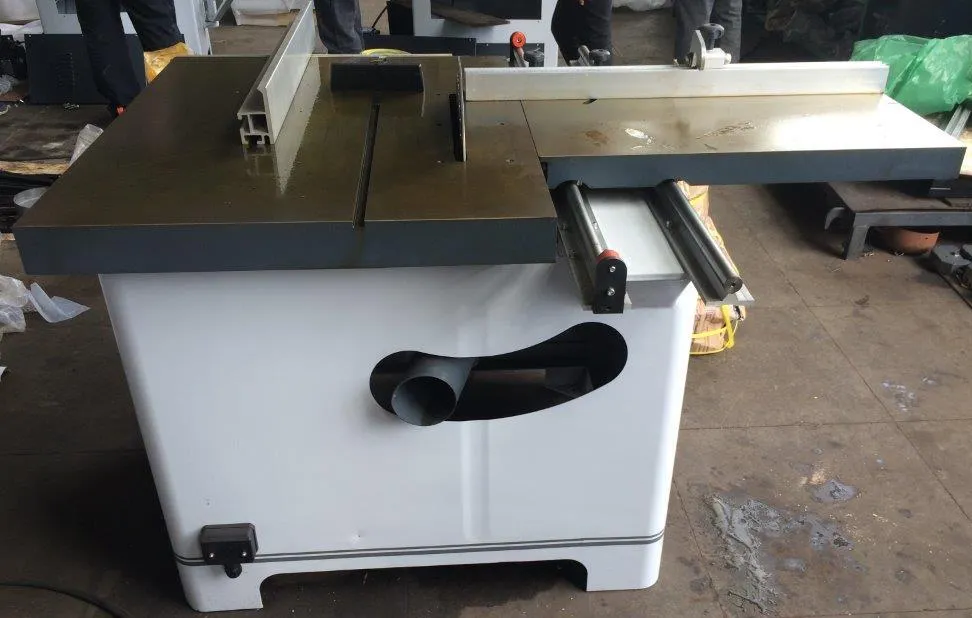

Литые элементы конструкции. Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации.

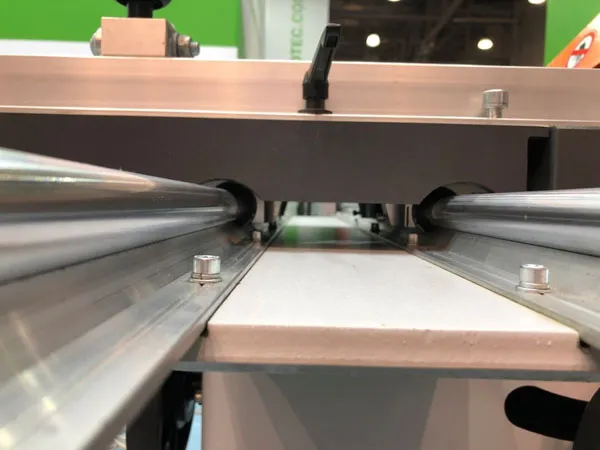

Жесткая конструкция каретки. Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок.

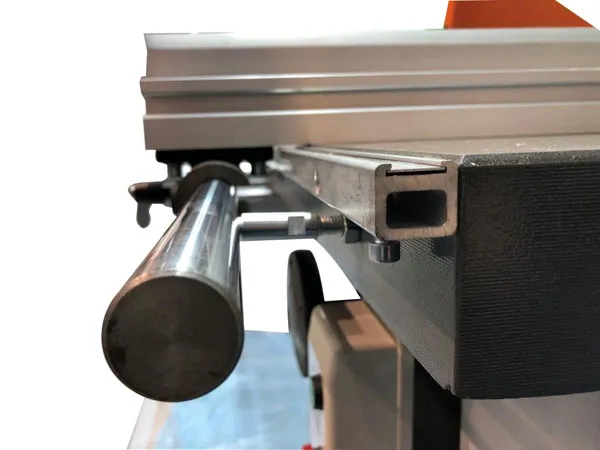

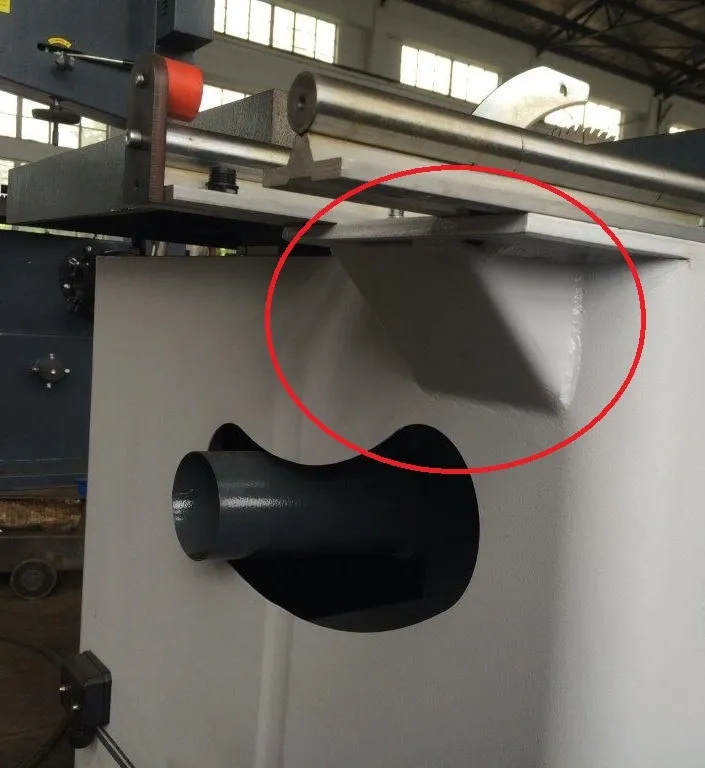

Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода.Жесткая конструкция каретки.

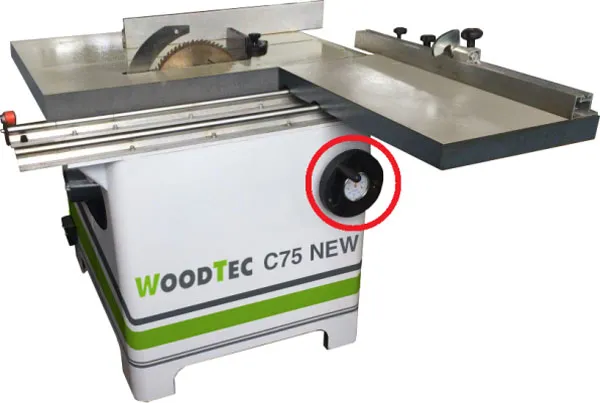

Регулировка высоты пропила. Подъем/опускание пилы удобно регулируется маховиком.
Наклон пилы. Наклон пилы до 45° с помощью удобного маховика. Отображение угла наклона по угловой шкале.

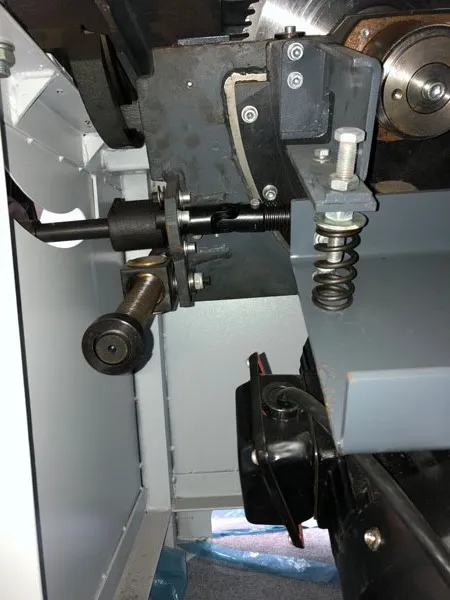

Наклон пилы осуществляется в радиусных чугунных направляющих, которые эффективно гасят вибрации и исключают самопроизвольное изменение угла наклона.

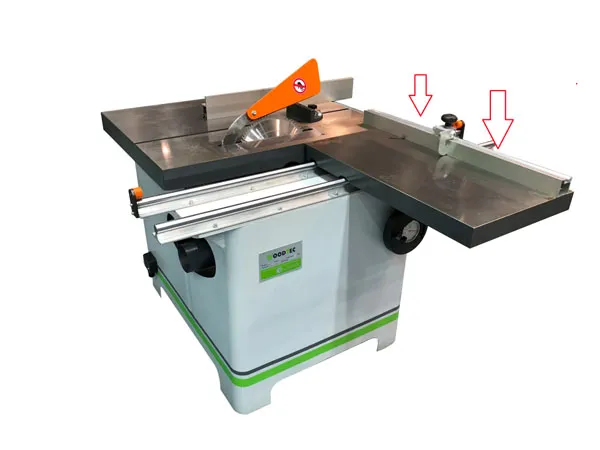

Направляющая линейка на каретке. Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором.
Для торцовки под углом, направляющая линейка имеет возможность поворота.

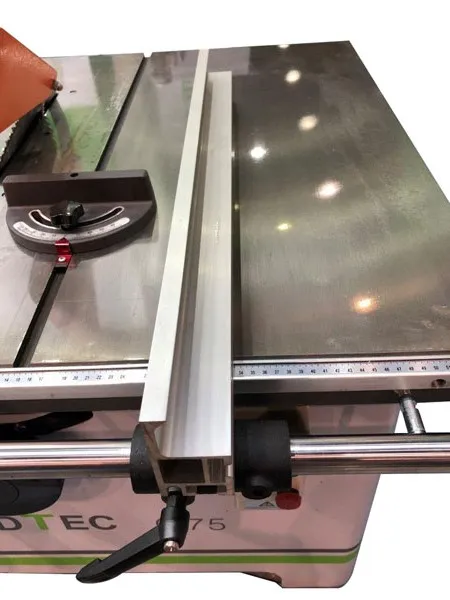

Параллельный упор для раскроя по ширине. Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом.

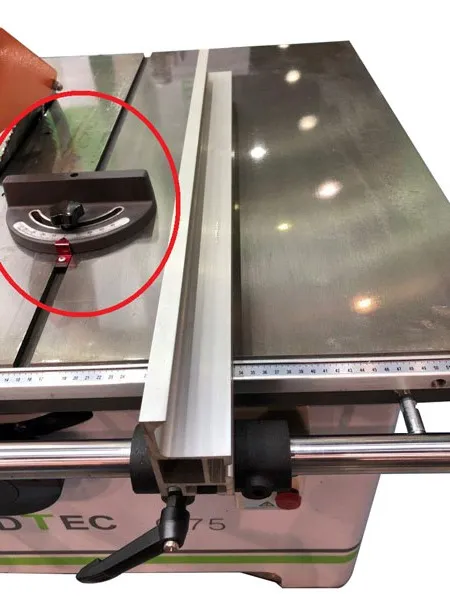

Толкатель с градуированной шкалой. Для получения косоугольных деталей маленького формата.
Расклинивающий нож. Предотвращает зажимание пилы материалом.

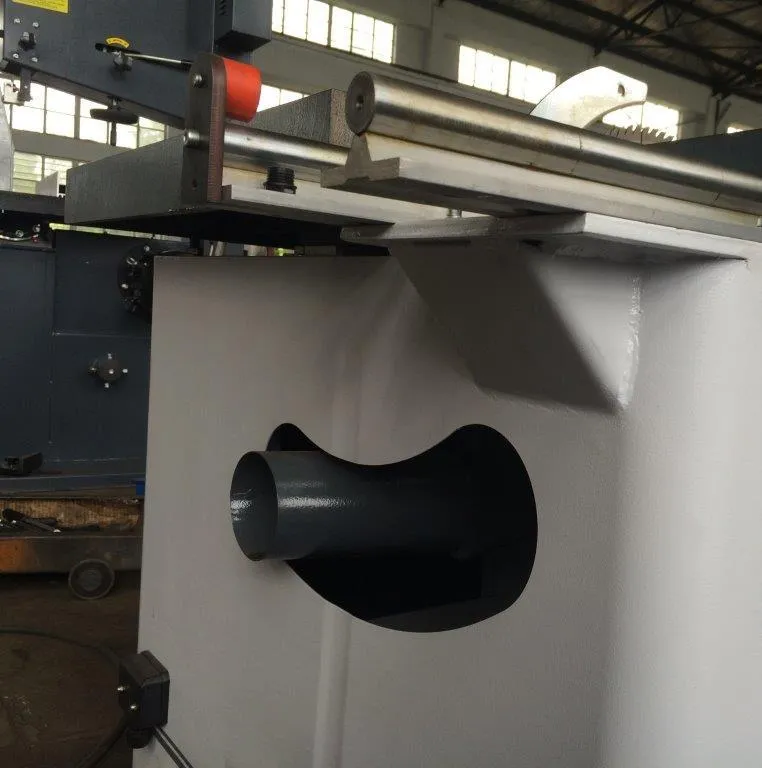

Выход под аспирацию. Подключение аспирации позволяет надежно удалять опилки из зоны резания.
Технические характеристики:
| Наибольшая толщина распиливаемого материала 90°, мм | 75 |
| Наибольшая ширина отпиливаемого материала, мм (по линейке) | 600 |
| Диаметр дисковой пилы, мм | 300 |
| Посадочный диаметр пилы, мм | 30 |
| Частота вращения пилы, об/мин | 4200 |
| Наибольший подъем пилы, мм | 80 |
| Способ подачи заготовок | ручная |
| Род тока питающей сети | переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 380 |
| Мощность привода, кВт |
4 |
