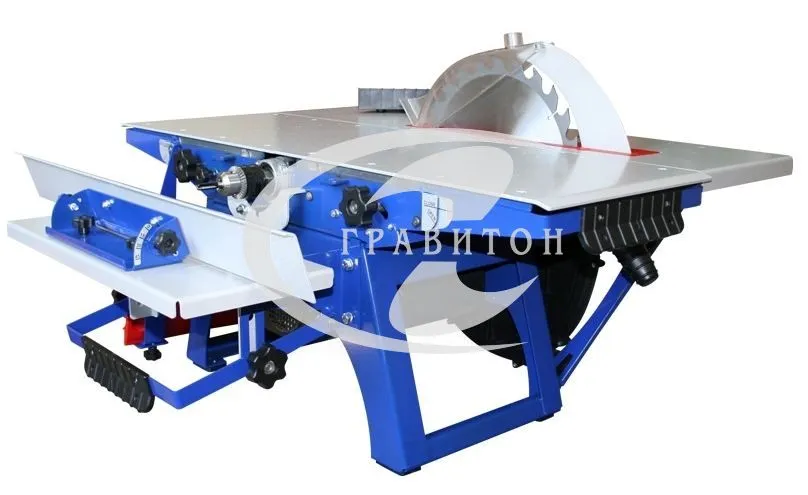

Предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, фугованием, фрезерованием, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Конструкция станка позволяет перемещать его вручную, а также транспортировать.
Прототипом для модели станка БЕЛМАШ СДМ-2500 стал станок МАСТЕР-ПРАКТИК 2500. По параметрам и функциям это полностью аналогичные аппараты.
Основные отличия...
Предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, фугованием, фрезерованием, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Конструкция станка позволяет перемещать его вручную, а также транспортировать.
Прототипом для модели станка БЕЛМАШ СДМ-2500 стал станок МАСТЕР-ПРАКТИК 2500. По параметрам и функциям это полностью аналогичные аппараты.
Основные отличия станков БЕЛМАШ СДМ от станков Мастер-Практик:
- Установлены подшипники скольжения в шарнирные пары строгальных столов. Это увеличивает срок эксплуатации станков.
- Установлены распорные элементы, обеспечивающие более жесткую конструкцию и фиксацию строгальных столов.
- Для повышения прочности и долговечности станков выполнена сварная конструкция корпуса.

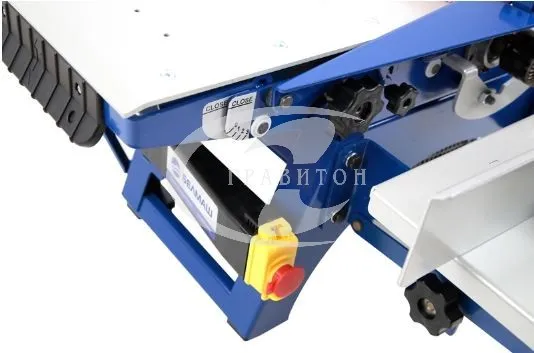

- Элементы электрической блокировки опасных режимов работы заменены на механическую блокировку, что повышает безопасность.
- С целью улучшения условий эксплуатации и повышения точности обработки изменена конструкция приспособления для поперечной распиловки под углом. механическая блокировка строгальных столов и измененная конструкция крепления приспособления для поперечной распиловки под углом.
Условия эксплуатации – на открытых площадках, под навесом, в закрытых помещениях, кроме жилых помещений.
Дополнительное оборудование для станка БЕЛМАШ СДМ-2500: подставка БЕЛМАШ П1 или БЕЛМАШ П2, столешница БЕЛМАШ СТ, прижимное устройство БЕЛМАШ УП-2500.
Основные функции
• строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• распиловка вдоль и поперек волокон;

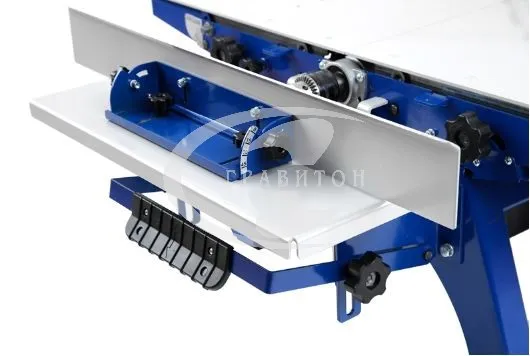

• распиловка вдоль волокон под углом с помощью линейки;

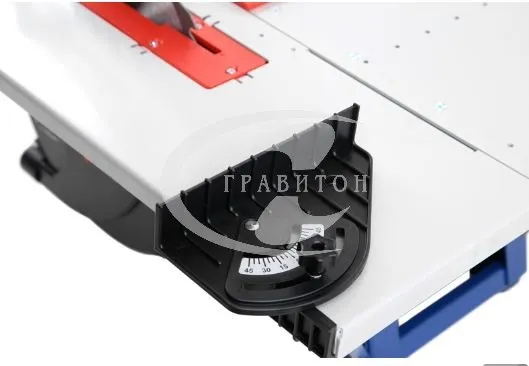

• распиловка поперек волокон под углом с помощью приспособления;
• фрезерование дисковыми фрезами;
• фрезерование концевыми фрезами, сверление.
|
Наименование |
Параметры станка |
| Максимальная ширина строгания за один проход, мм | 270 |
| Диапазон глубины строгания за один проход, мм | 0÷3 |
| Диапазон глубины пропила, мм | 0÷117 |
| Максимальный диаметр пильного диска, мм | 315 |
| Максимальный диаметр дисковой фрезы, мм | 125 |
| Максимальная толщина дисковой фрезы, мм | 10 |
| Диаметр концевой фрезы, мм | 6÷12 |
| Диаметр посадочного отверстия пильного диска и дисковой фрезы, мм | 32 |
| Диапазон углов распиловки вдоль волокон и строгания с помощью линейки, град | 0÷45 |
| Диапазон углов распиловки поперёк волокон с помощью приспособления, град | –45÷45 |
| Размер пильного стола, мм | 872×532 |
| Размер столов при строгании, мм | 900×287 |
| Размер стола для фрезерования, мм | 470×190 |
| Номинальная частота вращения ножевого вала и концевой фрезы на холостом ходу, мин-1 | 7700 |
| Номинальная частота вращения пильного диска и дисковой фрезы на холостом ходу, мин-1 | 2850 |
| Номинальная потребляемая мощность, Вт | 2500 |
| Вид двигателя: асинхронный однофазный с рабочим конденсатором S6 | 40% |
| Номинальное напряжение, В | 230 |
| Номинальная частота питающей сети, Гц | 50 |
| Класс машины по СТБ МЭК 61029-1, ГОСТ Р МЭК 1029-1 | 1 |
| Масса станка (нетто/брутто), кг | 56/59 |
| Габаритные размеры станка (Д×Ш×В), мм | 949×849×512 |
| Размер упаковки (Д×Ш×В), мм |
930×595×390 |
