Описание МК-17
Назначение

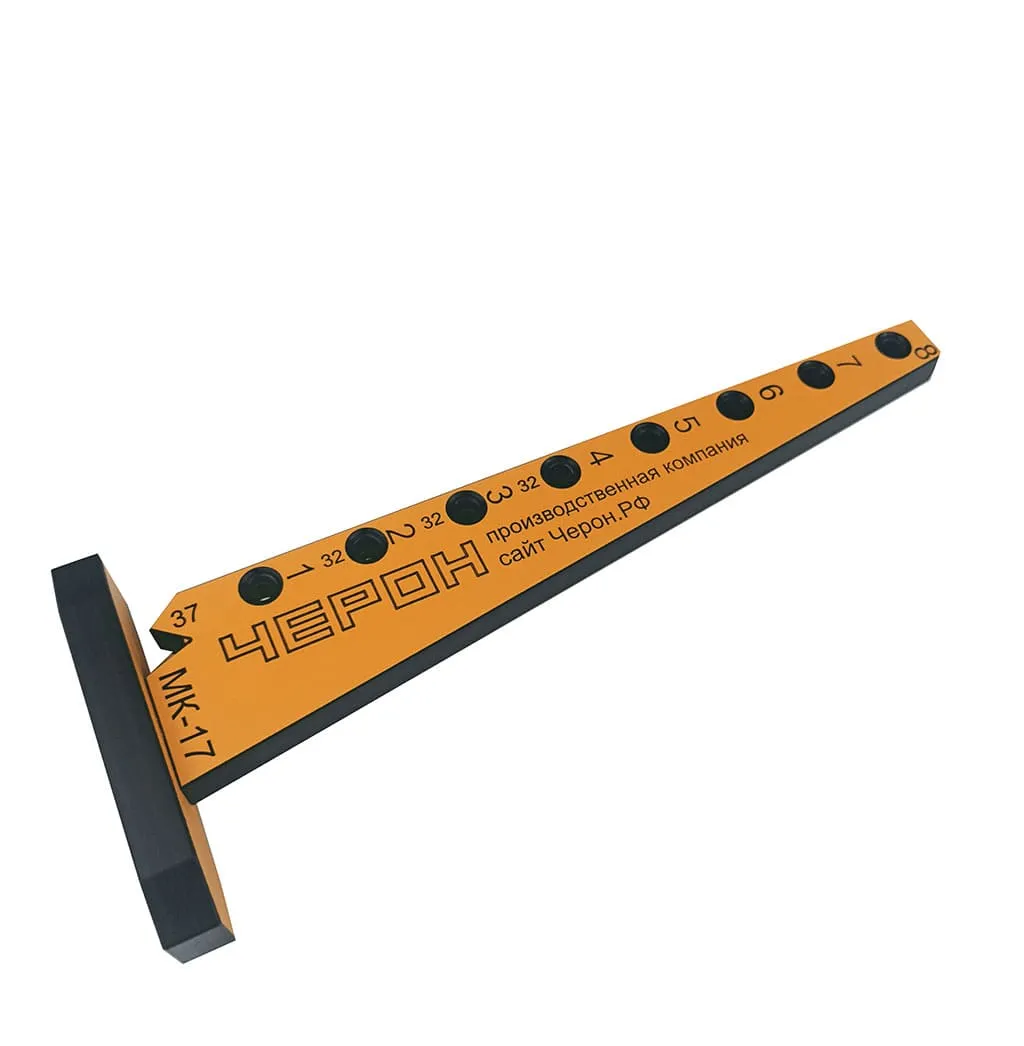

- Мебельный кондуктор угольник укороченный МК-17 предназначен для сверления отверстий 7 мм в плоскость плиты 16 мм с шагом отверстий 32 мм. (можно сверлить плиты и другой толщины с использованием переходников)
- Кондуктор применим для соединения плит на "евровинт"/"конфирмат"
- Сверление под стяжку "евровинт" производится двумя кондукторами на 5 мм в торец и на 7 мм в плоскость. Соответственно в пару к МК-17 нужно использовать кондуктор МК-12.
- Для удобства рекомендуется так же использовать упоры
Почему диаметр втулки 7мм, а не 8мм? Современные конфирматы (евровинты) имеют диаметр шейки 6,3-6,8мм. Поэтому если использовать сверло диаметром 8мм, конфирмат будет продавливаться вглубь отверстия, соответственно надежность соединения гораздо ниже. Наши клиенты хотели получить универсальность кондукторов (присадка под конфирматы и шканты). По этой причине мы наладили производство шкантов 7*30мм

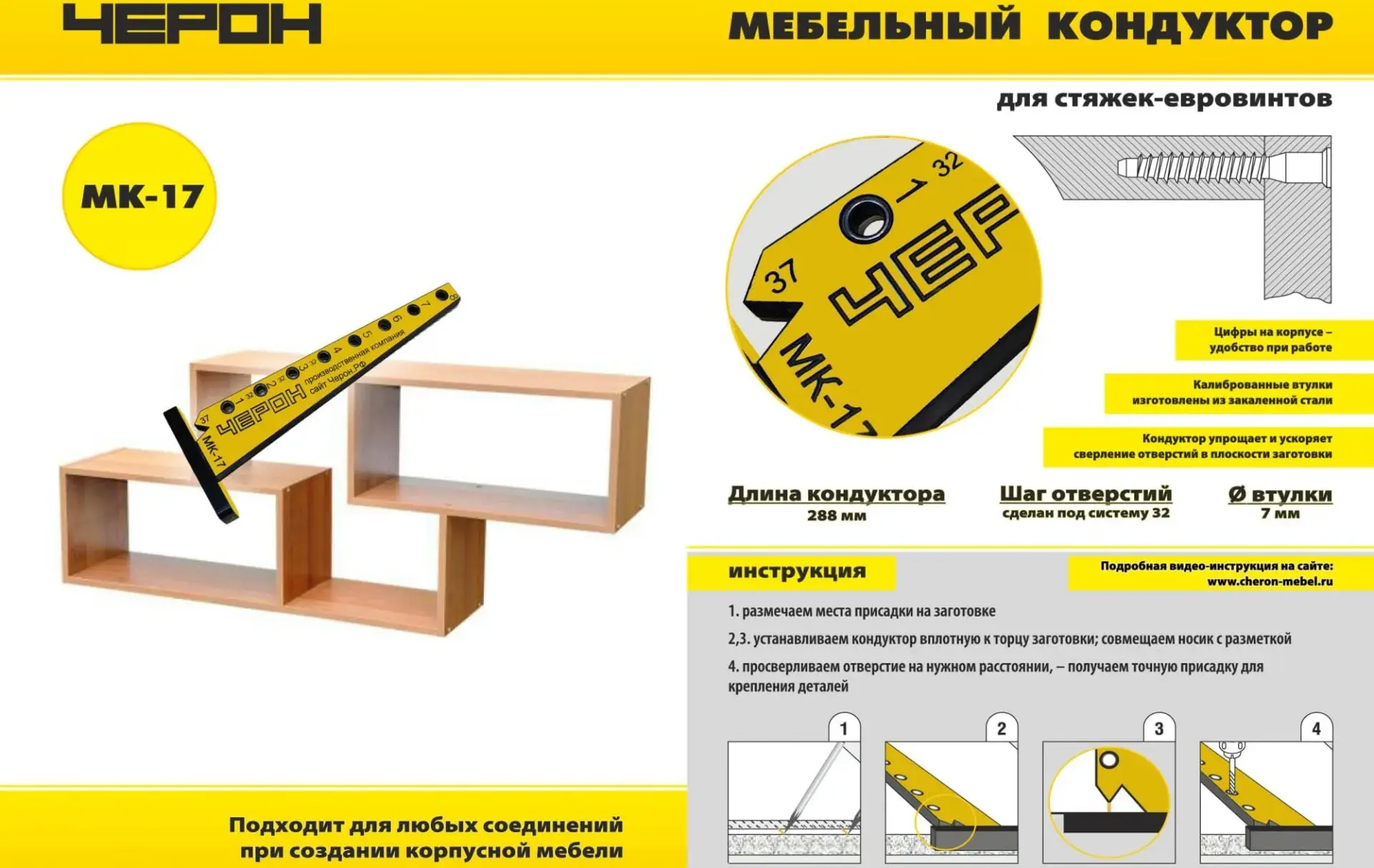

Как использовать
- Отметить нужно расстояние от края детали.
- Приложите мебельный кондуктор, совместив носик с отметкой на детали.
- Сверлом 7 мм просверлить отверстия через кондуктор. Для удобства на корпус нанесена разметка.
- Совместив 2 присаженные детали вкрутите конфирматы шуруповертом с шестигранной битой. Или установить шканты 7х30
Внешний вид и конструктивные особенности изделия могут быть изменены, для улучшения потребительских свойств, без предварительного уведомления.
Характеристики
- Материал корпуса: Пластик HPL
- Материал втулки: Сталь 45. Твердость 50 HRC
- Шаг отверстий: 32 мм
- Толщина плиты: 16 мм
- Диаметр втулки: 7 мм
- Длина: 288 мм
- Комплектация: Кондуктор - 1 шт.
- Вес: 0.45 кг
