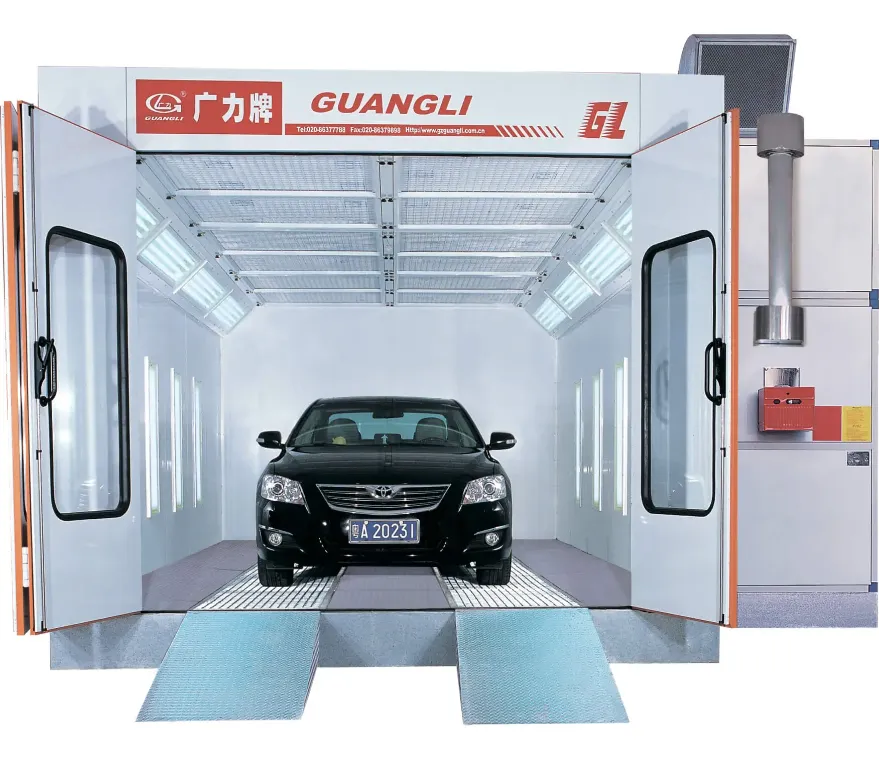

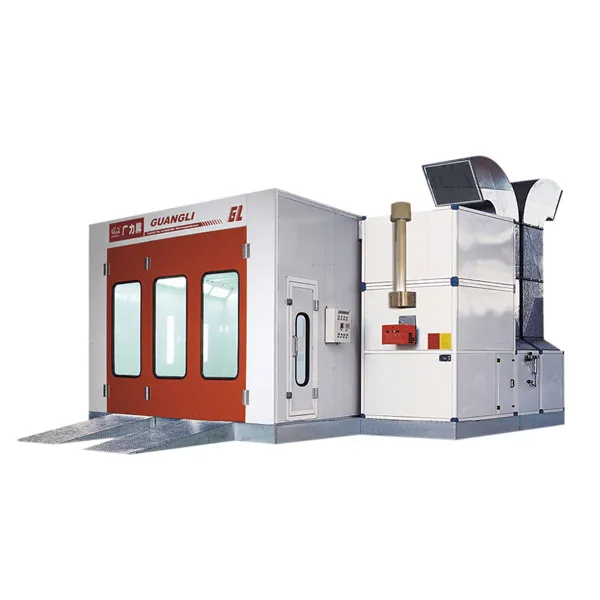

Описание окрасочно-сушильной камеры Guangli GL3
- Корпус камеры выполнен из сэндвич-панелей толщиной 50 мм, выполненные по схеме шип-паз, изготовленные из оцинкованной листовой стали, покрытой полимерной антибликовой краской.
- Стены и двери камеры утеплены пенополистиролом, который соответствует всем требованиям пожарной безопасности, а так же обладает высокими теплоизоляционными свойствами.
- Металлическое основание...
Описание окрасочно-сушильной камеры Guangli GL3
- Корпус камеры выполнен из сэндвич-панелей толщиной 50 мм, выполненные по схеме шип-паз, изготовленные из оцинкованной листовой стали, покрытой полимерной антибликовой краской.
- Стены и двери камеры утеплены пенополистиролом, который соответствует всем требованиям пожарной безопасности, а так же обладает высокими теплоизоляционными свойствами.
- Металлическое основание камеры и группы притока высотой 30см , Полнорешетчатый пол, две полосы - 600 кг на отпечаток 200х200мм, 3 полосы - 250 кг на отпечаток 200х200мм.

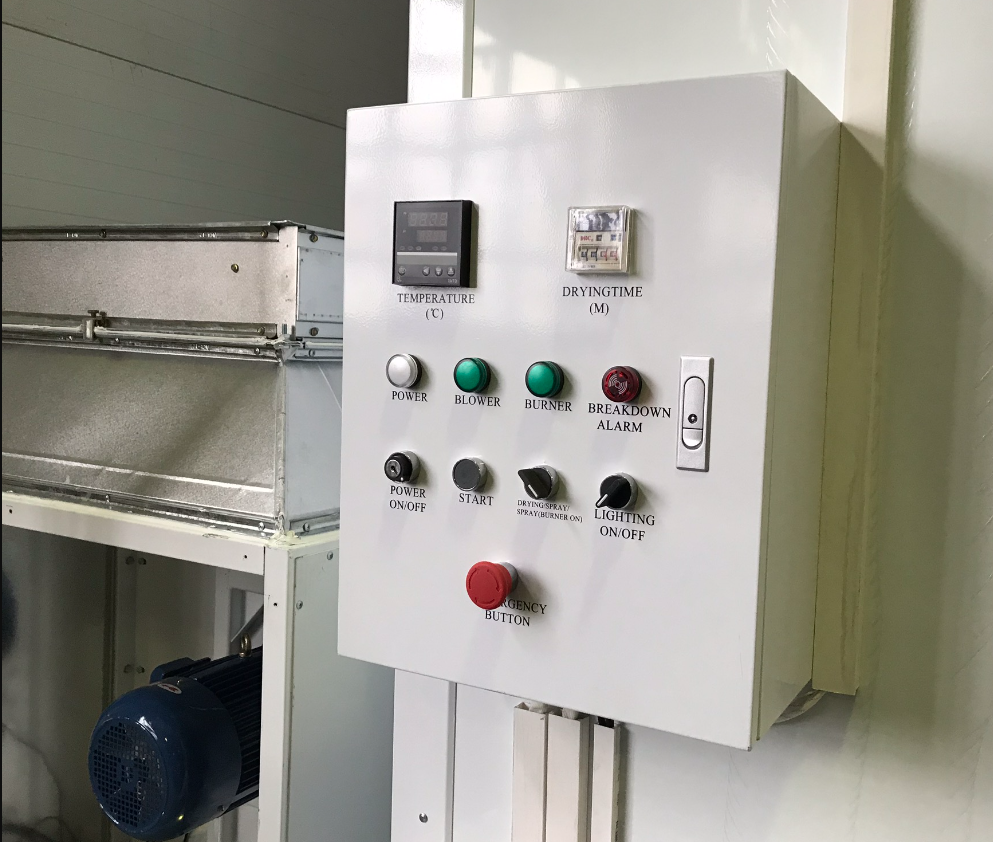

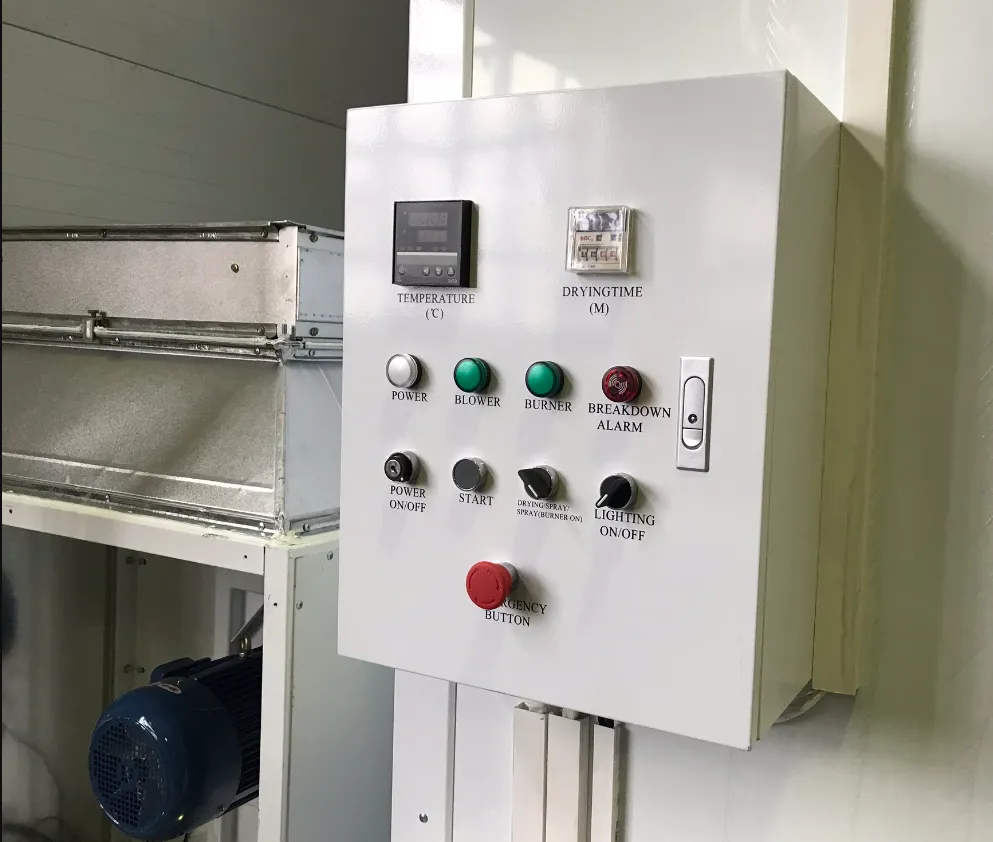

- Контроллерная система с максимальной точностью поддерживает рабочие режимы. Система позволяет программировать рабочие режимы для различных типов лакокрасочных материалов по параметрам температуры и времени сушки. Автоматы, контакторы (электромагнитные пускатели), температурный контроллер, контроллер времени, все детали в случае выхода из строя можно оперативно поменять, так как имеются в свободной продаже у поставщиков данной продукции. Это очень важно для бесперебойной работы оборудования.
- Продуманная конструкция теплообменника максимально отдает тепло от энергоносителя. В качестве энергоносителя может выступать дизельное топливо, природный газ или пар.
- Легко заменяемые фильтры предварительной очистки (кассетного типа) защищают колеса вентиляторов и продлевают срок службы потолочных фильтров.
- Электродвигатели изготовлены по технологии «Siemens» надежны в условиях нестабильных электросетей. Установлены в изолированном от окрасочного опыла отсеке.
- Рабочие колеса вентиляторов турбинного типа с лопатками, загнутыми назад, позволяют длительное время поддерживать стабильность воздушного потока при загрязненных фильтрах, что увеличивает срок службы последних. Прочная сварная конструкция колес обеспечивает устойчивость к разрушению от дисбаланса, возникающего вследствие налипания на колеса красочного аэрозоля.
- Двигатель и турбина имеют прямое соединение, если говорить о ременной передаче, то в последнем случае потери энергии неизбежны, а так же увеличение затрат на обслуживание данного узла.
- К двигателю и к турбине имеется свободный доступ, для обслуживания и ремонта.
- Фильтра тонкой очистки, закрепленные в удобных для замены, откидывающихся на петлях рамках, расположены по всей площади потолка, что обеспечивает равномерность исходящего воздушного потока.
- Пленум камеры, обеспечивает равномерное распределение воздуха по всей поверхности потолочных фильтров.
- Освещение осуществляется светодиодными лампами по 18 Вт. Что позволяет добиться аналога солнечного света.
- Рамки крепления стекла легко снимаются для замены перегоревших ламп.
- Переключение режимов окраски и сушки осуществляется заслонкой, которая приводится в движение с помощью пневмо-цилиндра. Весь узел состоит из электромагнитного клапана, блока подготовки воздуха и самого цилиндра. Данная конструкция плавно переключает режимы, надежна и долговечна. Если говорить о электромеханическом приводе, то он очень быстро выходит из строя, так как имеет привод от пластиковых шестеренок, которые быстро изнашиваются.
- Дверь персонала имеет замки, так называемые «Антипаника». Данная конструкция позволяет маляру беспрепятственно выйти из помещения камеры в случае ЧП (стало плохо, либо по другим причинам). Вторая особенность – в случае если по каким-либо причинам в камере создалось повышенное избыточное давление, данные замки не дадут раздуться камере, а благополучно откроются, тем самым сбросив давление в самой камере.

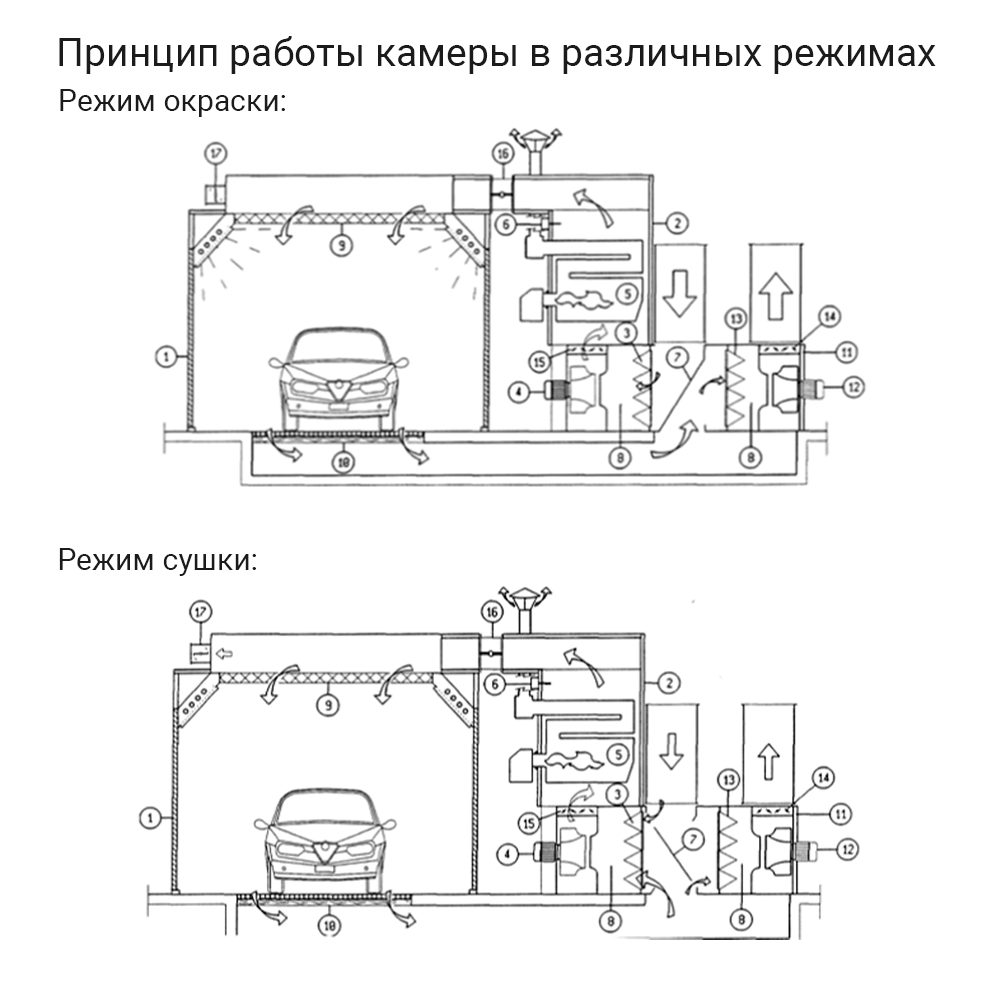

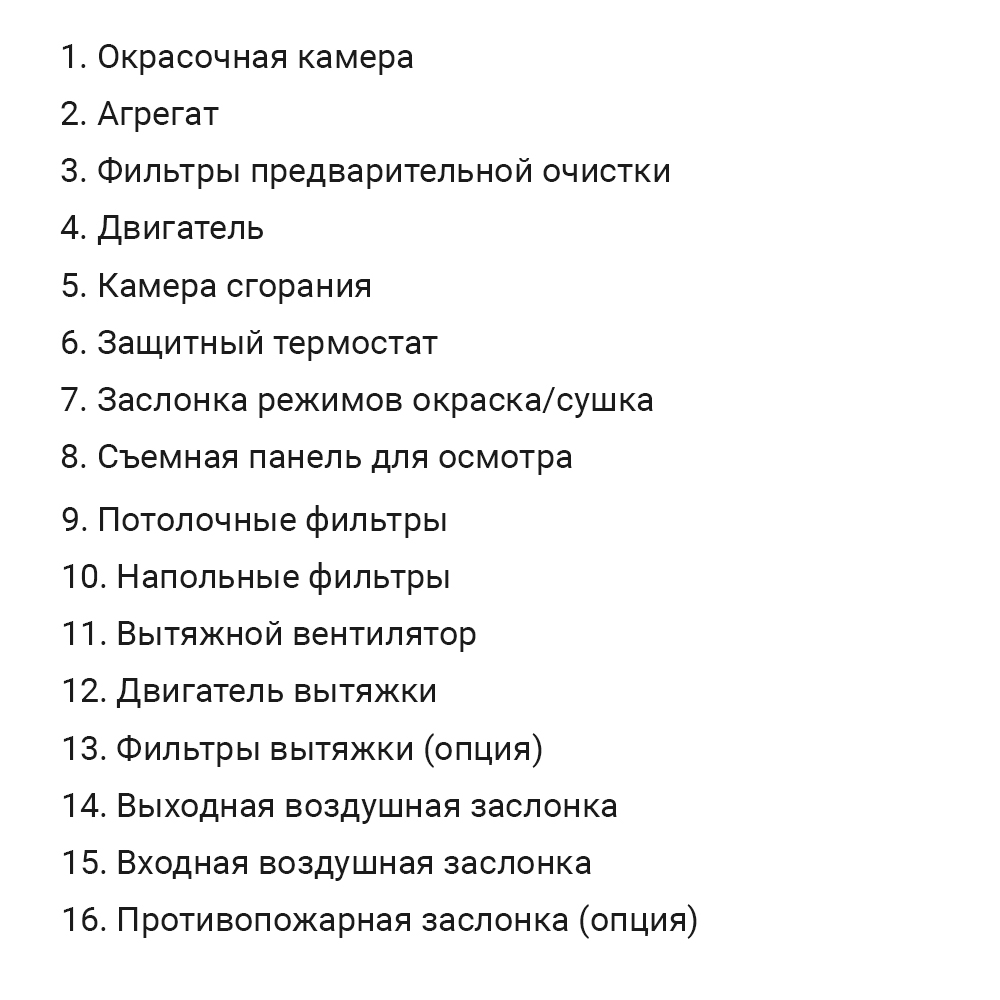

Принципы работы камеры в различных режимах
Характеристики
|
Стены |
Сэндвич-панель с усиленной конструкцией, с антибликовым покрытием, наполнение пенополистирол 50мм |
|
|
Основание |
Металлическое основание камеры и группы притока высотой 30см. |
|
|

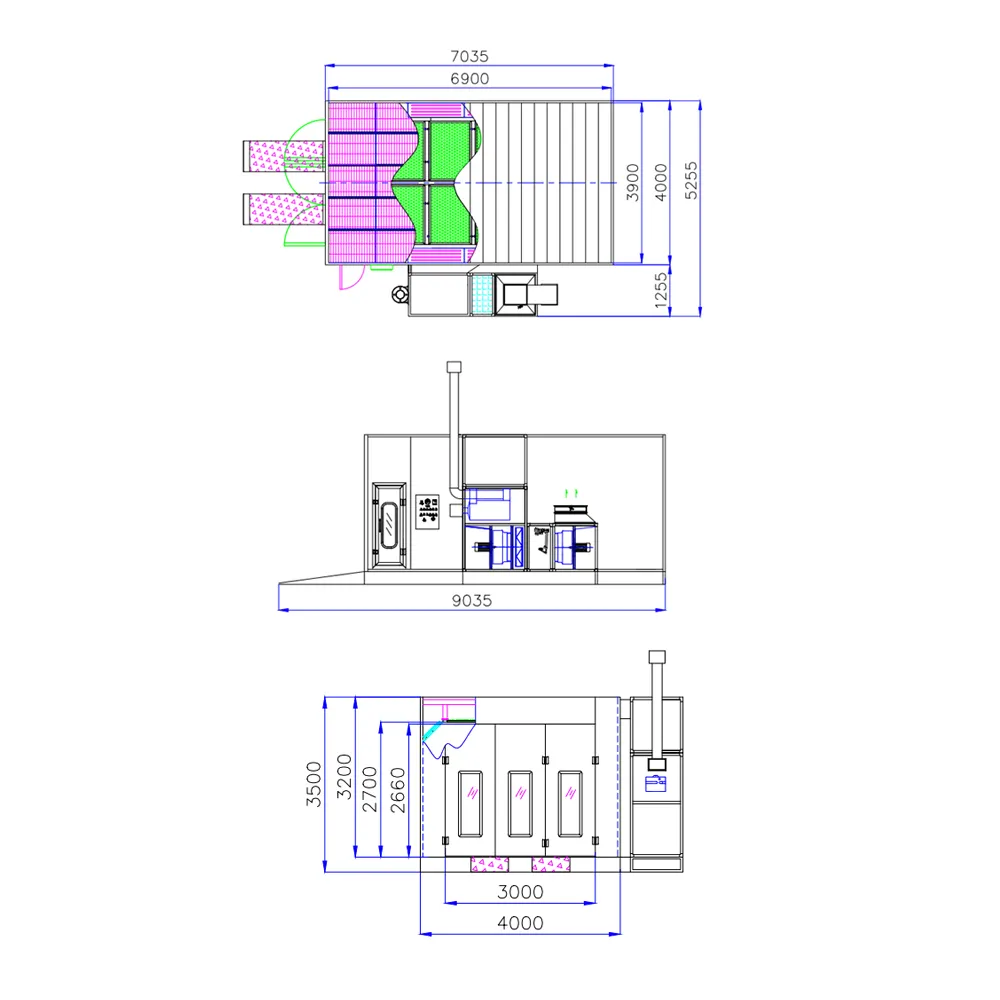

Наружные размеры |
Длина -7,0 ширина - 5,3 м; высота - 3,5 м |
|
|
Внутренние размеры |
Длина -6,9 ширина - 3,9 м; высота - 2,7 м |
|
|
Главная дверь |
Трехстворчатая ширина 3м, высота 2,7м |
|
|
Аварийная дверь |
Ширина -0,8 м; высота -2,0 м, замок «Антипаник» |
|
|
Освещение |
Верхний уровень -40 диодных ламп по 18Вт |
|
|
Воздухообмен |
До 24000 м3/час Скорость потока воздуха 0,25м/сек |
|
|
Вентиляционные агрегаты |
Приточный блок -7,5 кВт(турбинного типа, прямой привод) Клапан регулировки потока воздуха(клапан-шибер) |
|
|
Температурные режимы |
Горелка RIELLO G20(дизель), max тепловая мощность 202 кВт Теплообменник из нержавеющей стали |
|
|
Система фильтров |
Фильтр предв. очистки: степень фильтрации - 80% |
|
|
Решетки напольные |
Полно решетчатый пол, две полосы - 600 кг на отпечаток 200х200мм, 3 полосы - 250 кг на отпечаток 200х200мм |
|
|
Питание |
Трехфазное, напряжение 380В, частота 50Гц, потребление - 15 кВт |
|
|
Опции |
Газовая горелка RIELLO max мощностью 200 кВт |
стоимость по запросу |
|
Повышение мощности теплообменника и горелки до 300 кВт (энергоноситель дизель) для работы при -20С |
стоимость по запросу |
|
|
Повышение мощности теплообменника и горелки |
стоимость по запросу |
|
|
Дополнительные ворота для камеры проездного типа |
стоимость по запросу |
|
|
Утепленная крыша, наполнение пенополистирол 50 мм. |
стоимость по запросу |
|
