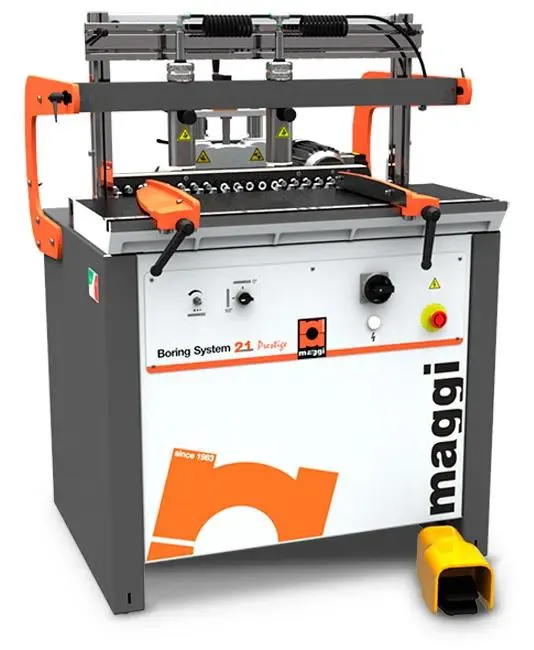

Описание станка сверлильно-присадочного Boring system 21 Prestige
Станки серии BORING SYSTEM предназначены для сверления отверстий в пластях и кромках, а также для выборки гнезд на пластях щитов возле кромок.
Отверстия на пластях щитов могут располагаться вдоль любых кромок щита, а в поперечном направлении на любом расстоянии от короткой стороны щита.
Зажим щита, подача инструмента и наклон сверлильной головки пневматические....
Описание станка сверлильно-присадочного Boring system 21 Prestige
Станки серии BORING SYSTEM предназначены для сверления отверстий в пластях и кромках, а также для выборки гнезд на пластях щитов возле кромок.
Отверстия на пластях щитов могут располагаться вдоль любых кромок щита, а в поперечном направлении на любом расстоянии от короткой стороны щита.
Зажим щита, подача инструмента и наклон сверлильной головки пневматические. Длина детали не ограничена. Для быстрой перенастройки глубины сверления применено устройство «QUICK DEPTH»
Технические характеристики:
|
Модель |
Boring System 21 |
|
Кол-во шпинделей, шт. |
21 |
|
Расстояние между двумя крайними шпинделями, мм |
32 |
|
Количество сверлильных траверс, шт. |
1 |
|
Расстояние между двумя внешними шпинделями, мм |
640 |
|
Макс. глубина сверления, мм |
65 |
|
Частота вращения шпинделей, об/мин |
2800 |
|
Мощность эл/двигателя, кВт |
1,5 |
|
Рабочее давление, атм. |
6 - 8 |
|
Габариты, мм |
1030х1285х1030 |
|
Масса, кг |
275 |
|
|

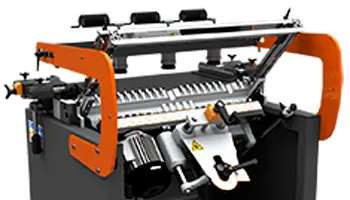

Пневматические прижимы для быстрого фиксирования заготовки исключают необходимость ручной регулировки |
|
|

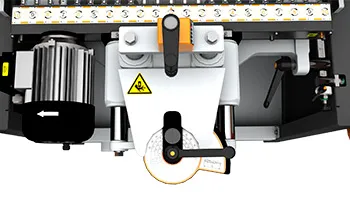

Запатентованная система “Quick depth” для максимально простой регулировки прямого считывания и глубины сверления |
|
|
Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом |
|
|
Конструкция шпиндельной головки предполагает использование сверл различной длины, диаметром от 1,5 мм до 40 мм. Возможность сверления отверстий для петель |
В комплектное оборудование входят:
- 2 линейки 1500 мм с 1 упором каждая.
- 2 пневматических прижима
- 2 фронтальных вертикальных упора для совмещения вертикального и горизонтального сверления
- Пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр.
- Устройство “Quick depth” для регулировки и прямого считывания глубины сверления
- Индикатор рабочей высоты по отношению к толщине заготовки
- Шпиндели быстрого зажима
- 5 шт быстрозажимных патронов
- Норматив СЕ
