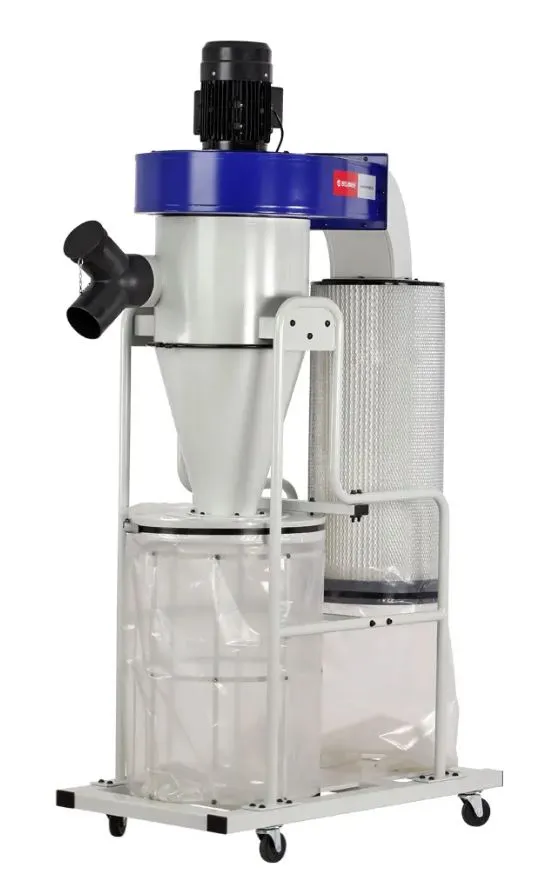

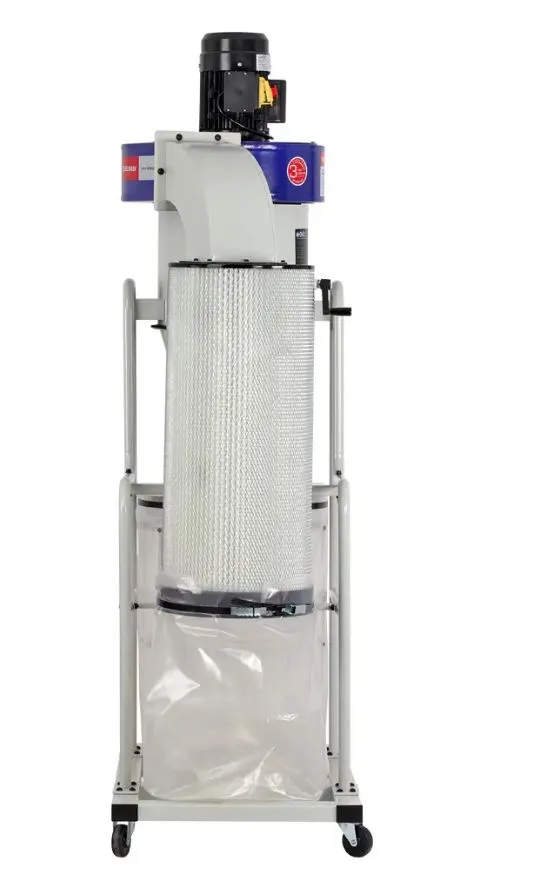

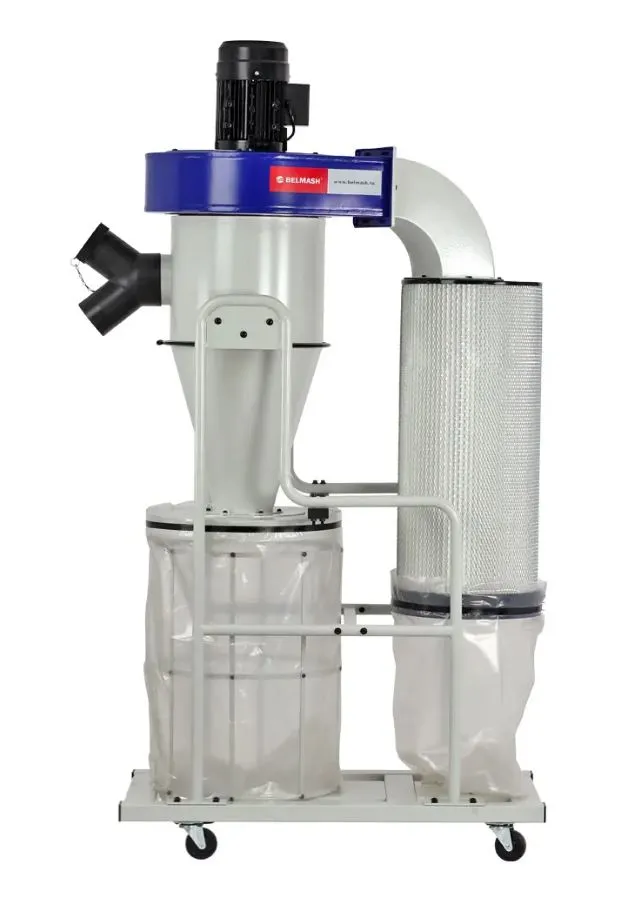

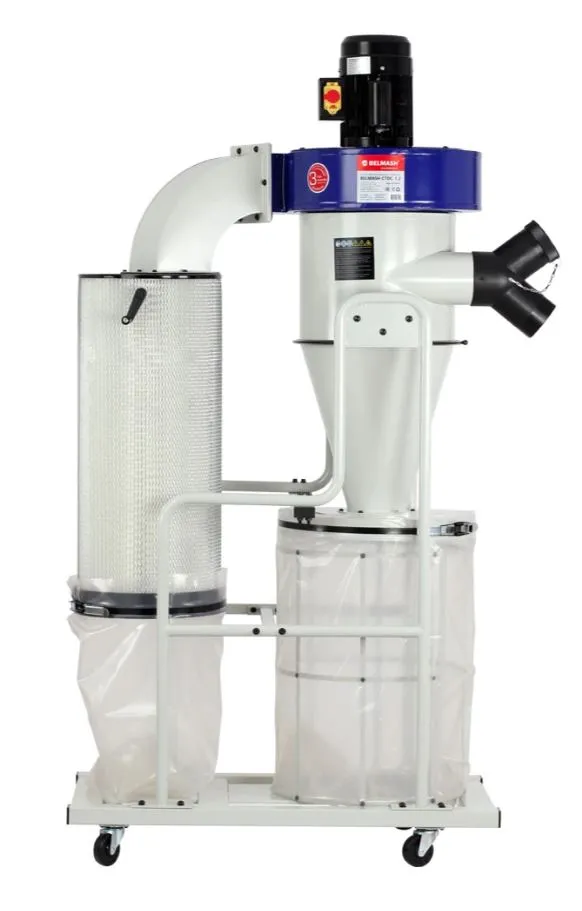

Описание BELMASH CTDC-1.2

Вытяжная установка BELMASH CTDC-1.2 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Рассчитана на подключение к сети 230 В. Мощность 2200 Вт.

Сначала воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса циклона. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка. Мелкие частицы собираются в малом мешке, который крепиться под фильтром. Это вторая ступень очистки.

Входящий в базовое оснащение стальной трехножевой строгальный вал прост в эксплуатации (имеет стандартные регулировки), а за счет частоты вращения в 5500 об/мин. обеспечивает чистый рез. Для строгания по торцу или под глом от 90 до 45 градусов станок оборудован параллельным упором, который выполнен в жесткого алюминиевого профиля.

Очистка фильтра проходит ручным способом, при вращении рукоятки осевшие частицы стряхиваются вниз.

Установка обладает рядом преимуществ:

1. Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильно высокой интенсивностью всасывания.
2. Раздельный сбор крупных и мелких отходов.
3. Адаптер имеет два входных патрубка диаметром по 100 мм каждый.
4. Мобильность за счет платформы с поворотными колесами.
5. Установка компактна по сравнению с аналогичными в линейке BELMASH с такой же мощностью.

Характеристики

• Мощность 2200 Вт
• Объем всасывания 1200 м3/час
• Частота вращения крыльчатки 2950 об./ мин
• Разрежение воздуха 2600 Па
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Размер стружкосборника (Д × В) 470 × 920 мм
• Уровень фильтрации 1 мкм
• Диаметр крыльчатки 350 мм
• Диаметр входного патрубка 125 мм
• Диаметр шланга подключения 100 мм
• Количество входных патрубков 2 шт.
• Размер фильтрующего элемента (Д × Ш × В) 340 × 800 мм
• Площадь фильтрующей поверхности 3,5 кв. м.
• Фильтрующий элемент Картридж из гофрированного полиэстера
• Габаритный размер (Д × Ш × В) 1132 × 575 × 1930 мм
• Гарантийный срок 24 мес.
• Масса нетто 85 кг
• Масса брутто 112,5 кг
• Размер упаковки место 1 (Д × Ш × В) 1055 × 750 × 670 мм
• Размер упаковки место 2 (Д × Ш × В) 1240 × 790 × 180 мм
• Размер упаковки место 3 (Д × Ш × В) 850 × 425 × 425 мм

Комплектация

• Корпус крыльчатки с двигателем и циклоном 1
• Фильтр-картридж 1
• Руководство по эксплуатации 1
• Комплект ключей 1
• Комплект крепежа 1
• Колесо поворотное 4
• Адаптер входного патрубка с крышкой 1
• Зажим стружкосборника малого 1
• Зажим стружкосборника большого 1
• Мешок-стружкосборник малый 1 Мешок-стружкосборник большой 1
• Рукоятка для стряхивания 1
• Планка соединительная 8
• Зажим корпуса циклона 1
• Кольцо соединительное 3
• Основание (для крепления большого мешка) 1
• Заглушка трубки соединительной 2
• Трубка соединительная 1
• Опора поперечная 1
• Стойка 2
• Заглушки платформы 4
• Платформа установки 4
• Прокладка патрубка соединительного 2
• Патрубок соединительный 1
• Упаковка 3
