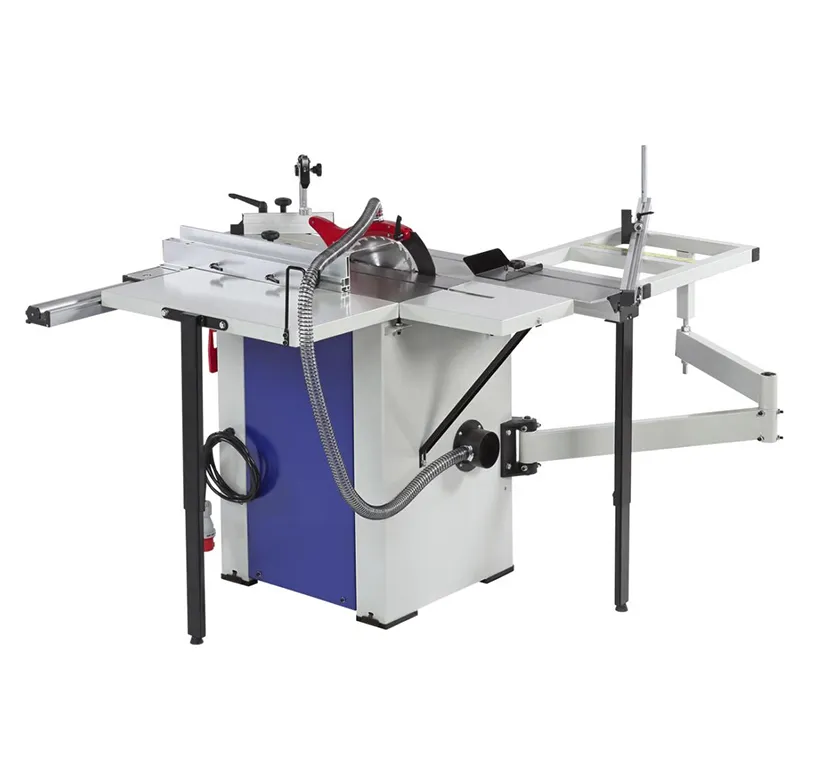

Станок круглопильный с подвижным столом BELMASH TS-250ST1300/400

Описание BELMASH TS-250ST1300/400

BELMASH TS-250ST1300/400 будет незаменимым помощником в частной мастерской. Станок предназначен для пиления древесины и придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).

1. распиловку вдоль и поперек волокон;
2. распиловку вдоль и поперек волокон с наклоном режущего инструмента;
3. распиловку вдоль и поперек волокон под углом с помощью углового упора;
4. отбор четверти.

Преимущества

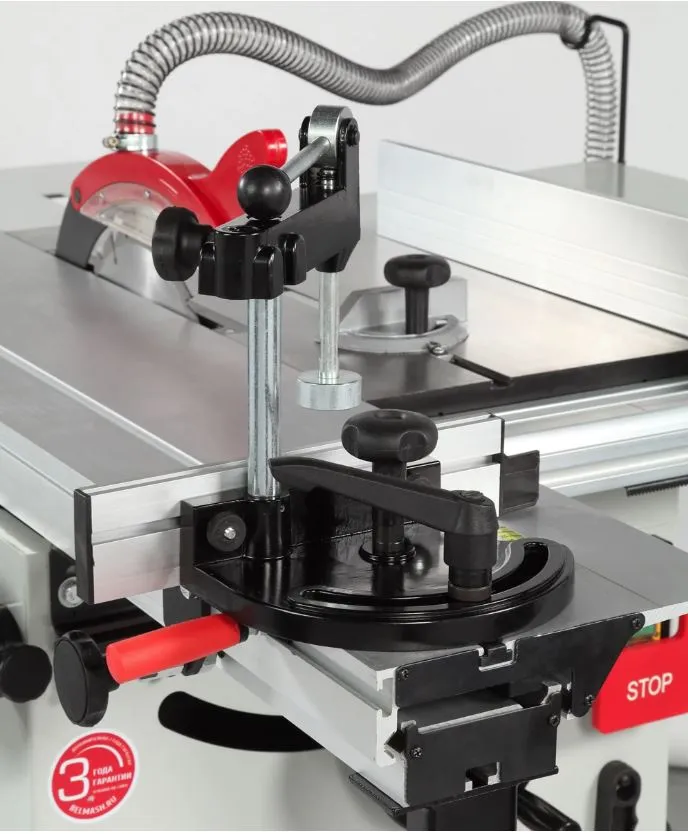

• Подвижный стол значительно облегчает работу оператора: принимает на себя вес заготовки, позволяет ее удобно разместить и зафиксировать и помогает осуществлять плавный ровный рез. При помощи поперечного и углового упоров возможен распил под углом.
• Массивный стол из чугуна и стальной корпус гасят вибрации и обеспечивает высокое качество распила.

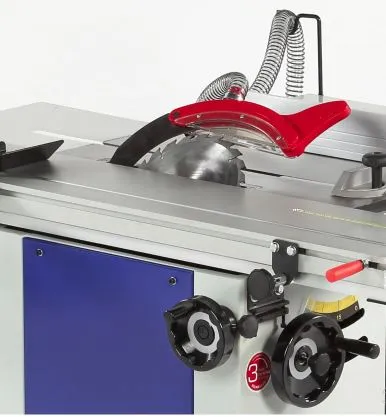

• Продуманная система аспирации - патрубки отвода стружки подходят к зонам реза: предохранительному кожуху пильного диска и кожуху пильного узла.
• Асинхронный двигатель мощностью 2200 Вт дает 4750 оборотов в минуту (на холостом ходу).

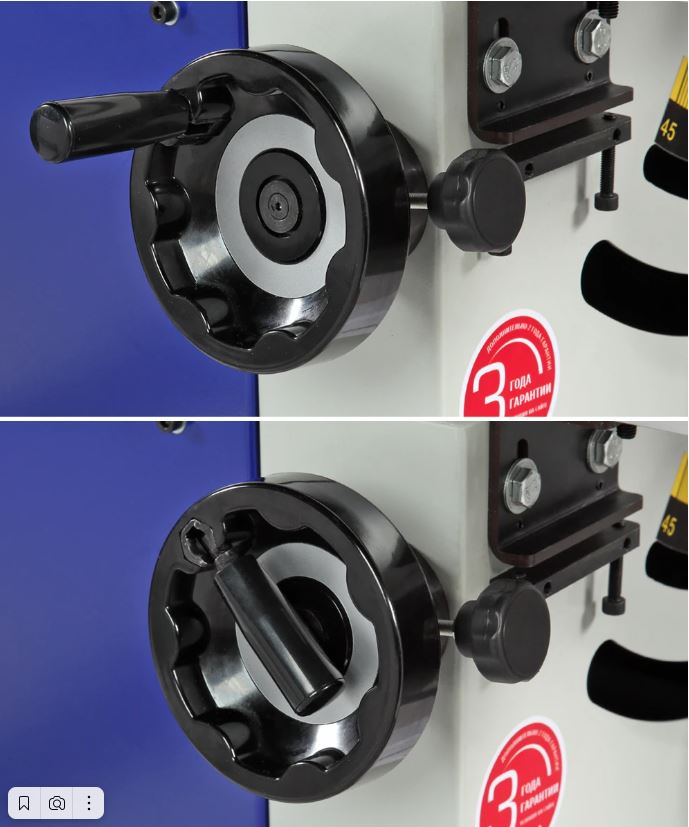

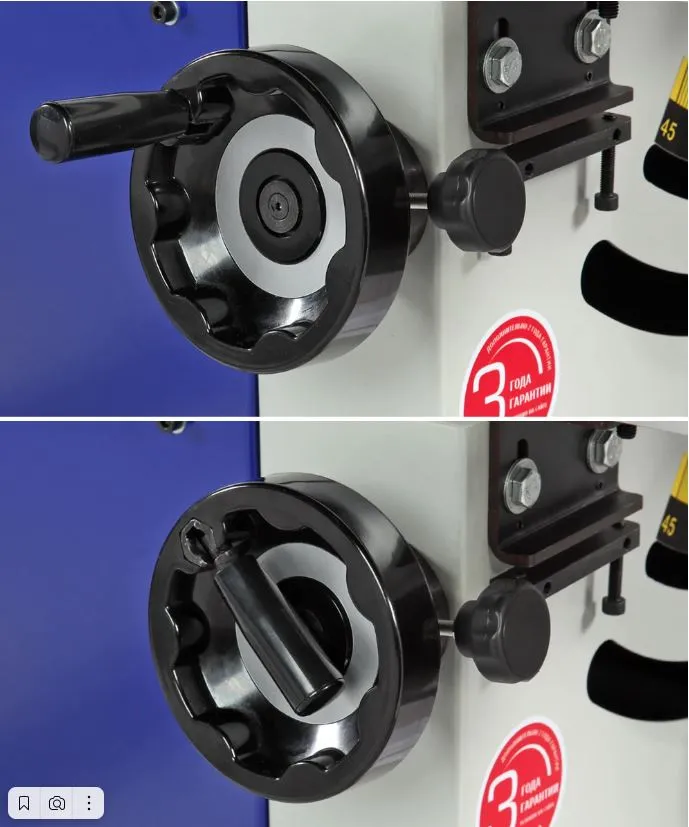

• Высота пропила под углом 90° - 80 мм, 45° - 65 мм. Регулировка угла наклона и высоты пильного диска с помощью маховиков на корпусе станка.
• Надежное позиционирование заготовки при помощи упоров.

Конструкция

Станок оснащен основным чугунным столом, одним дополнительным столом из листовой стали, подвижным столом из алюминиевого профиля. Основной и подвижный стол имеют по одному пазу для установки угловых упоров или дополнительных приспособлений. Корпус изделия закрытый, изготовлен из листовой стали. Двигатель асинхронный (2200 Вт). Питание осуществляется от двухфазной сети переменного тока напряжением 400 В. На корпус выведены основные элементы управления станком: маховики регулировки подъема/опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. Кроме того, на нем размещены кронштейн для толкателя и патрубок для отведения отходов резания. Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.

BELMASH TS-250ST1300/400 - высококачественная циркулярная пила с подвижной кареткой и богатой комплектацией имеет схожие характеристики с профессиональными моделями и идеально подходит для столярной мастерской.

Смотрите аналогичный станок для сети 400В - BELMASH TS-250ST1300/400

ХАРАКТЕРИСТИКИ:

• Мощность
2200 Вт
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Диаметр пильного диска 254 мм
• Частота вращения пильного диска 4750 об/мин
• Максимальная ширина распиливаемого материала, при использовании параллельного упора 700 мм
• Посадочный диаметр пильного диска 30 мм
• Диапазон углов наклона пильного диска 0…45 (вправо) °
• Тип ремня Клиновой, А450
• Толщина расклинивающего ножа 2,2 мм
• Тип передачи Ременная
• Максимальная толщина распиливаемого материала при 45° 60 мм
• Высота рабочей поверхности относительно пола 870 мм
• Материал рабочего стола Чугун
• Размер рабочего стола (Д × Ш × Т) 670 × 310 мм
• Тип паза Т-образный
• Размер паза (Ш × В) 19 × 9,5 мм
• Диаметр патрубка пыле/стружкоудаления 98/32 мм
• Максимальная глубина пропила под углом 90º (дерево) 80 мм
• Размер бокового расширения (Д×Ш) 670 × 400 мм
• Материал бокового расширения рабочего стола Сталь
• Размер заднего расширения (Д×Ш) 325 × 310 мм
• Материал заднего расширения рабочего стола Сталь
• Размер подвижного стола (Д×Ш) 1300 × 238 мм
• Материал подвижного стола Алюминий
• Размер паза подвижного стола (Д×Ш) 19 × 9,5 мм
• Ход подвижного стола 1300 мм
• Материал направляющей параллельного упора Алюминиевый профиль
• Габаритный размер (Д × Ш × В) 2000 × 2600 × 1100 мм
• Масса нетто 138,5 кг
• Масса брутто 162 кг
• Размер упаковки место 1 (Д × Ш × В) 800 x 710 x 1010 мм
• Размер упаковки место 2 (Д × Ш × В) 1360 x 210 x 270 мм

КОМПЛЕКТАЦИЯ

• Станок круглопильный
1
• Стол дополнительный боковой 1
• Стол дополнительный задний 1
• Стол подвижный 1
• Опора регулируемая стола бокового 1
• Опора регулируемая подвижного стола 2
• Опора стола заднего 1
• Стол поперечного реза 1
• Кронштейн стола поперечного реза 1
• Упор поперечный 1
• Прижим эксцентриковый 1
• Направляющая передняя параллельного упора 1
• Направляющая параллельного упора 1
• Вставка пильного стола* 1
• Упор параллельный в сборе 1
• Маховик* 2
• Ручка маховика* 2
• Ручка блокировки маховика 1
• Кожух пильного диска 1
• Нож расклинивающий* 1
• Шланг для отведения отходов резания 1
• Держатель шланга для отведения отходов резания 1
• Угловой упор (для основного рабочего стола) 1
• Угловой упор (для подвижного стола) 1
• Пластина ограничительная подвижного стола 1
• Ограничитель поперечного упора 1
• Диск пильный 254×2,8/2,0×30 24Т 1
• Патрубок для отведения стружки 1
• Хомут крепления шланга кожуха пильного диска 2
• Панель боковая основания станка 1
• Палец поперечного упора 1
• Стопор подвижного стола 1
• Ручка подачи подвижного стола 1
• Штифт блокирующий 1
• Накладка* 4
• Толкатель 1
• Комплект крепежа 1
• Комплект ключей 1
• Руководство по эксплуатации 1
• Упаковка 2

*деталь может быть установлена на станок
