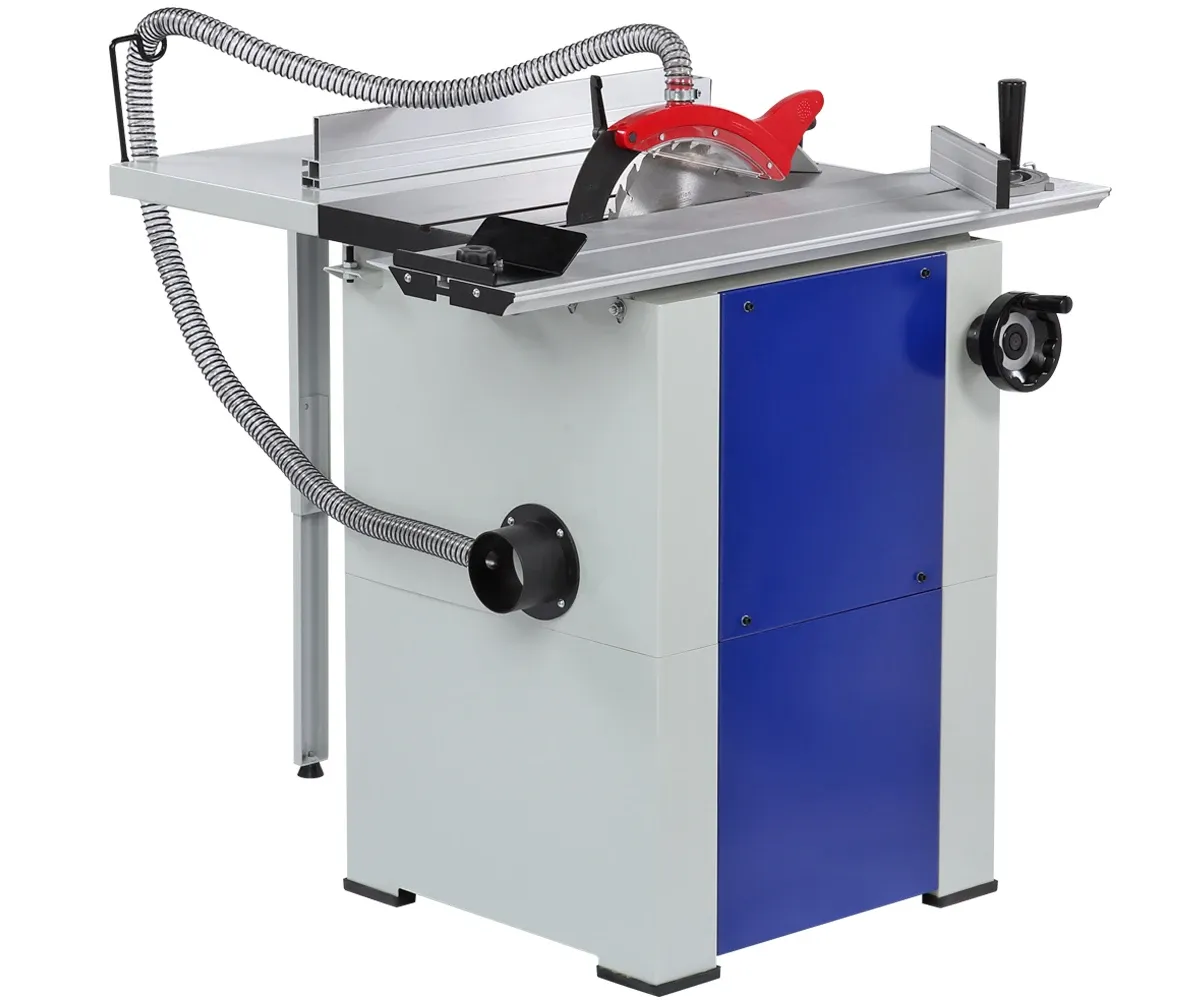

Станок круглопильный с подвижным столом BELMASH TS-250ST1000/400

Описание BELMASH TS-250ST1000/400)

BELMASH TS-250ST1000/400 будет незаменимым помощником в столярном деле. Станок предназначен для пиления древесины и придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).

1. распиловку вдоль и поперек волокон;
2. распиловку вдоль и поперек волокон с наклоном режущего инструмента;
3. распиловку вдоль и поперек волокон под углом с помощью углового упора;
4. отбор четверти.

Преимущества

• Станок имеет небольшую по площади станину с ходом подвижного стола 670 мм. Следовательно, оборудование занимает немного места в мастерской и компактно располагается там, большой станок просто не войдет.
• Массивный стол из чугуна и стальной корпус гасят вибрации и обеспечивает высокое качество распила.
• Продуманная система аспирации - патрубки отвода стружки подходят к зонам реза: предохранительному кожуху пильного диска и кожуху пильного узла.

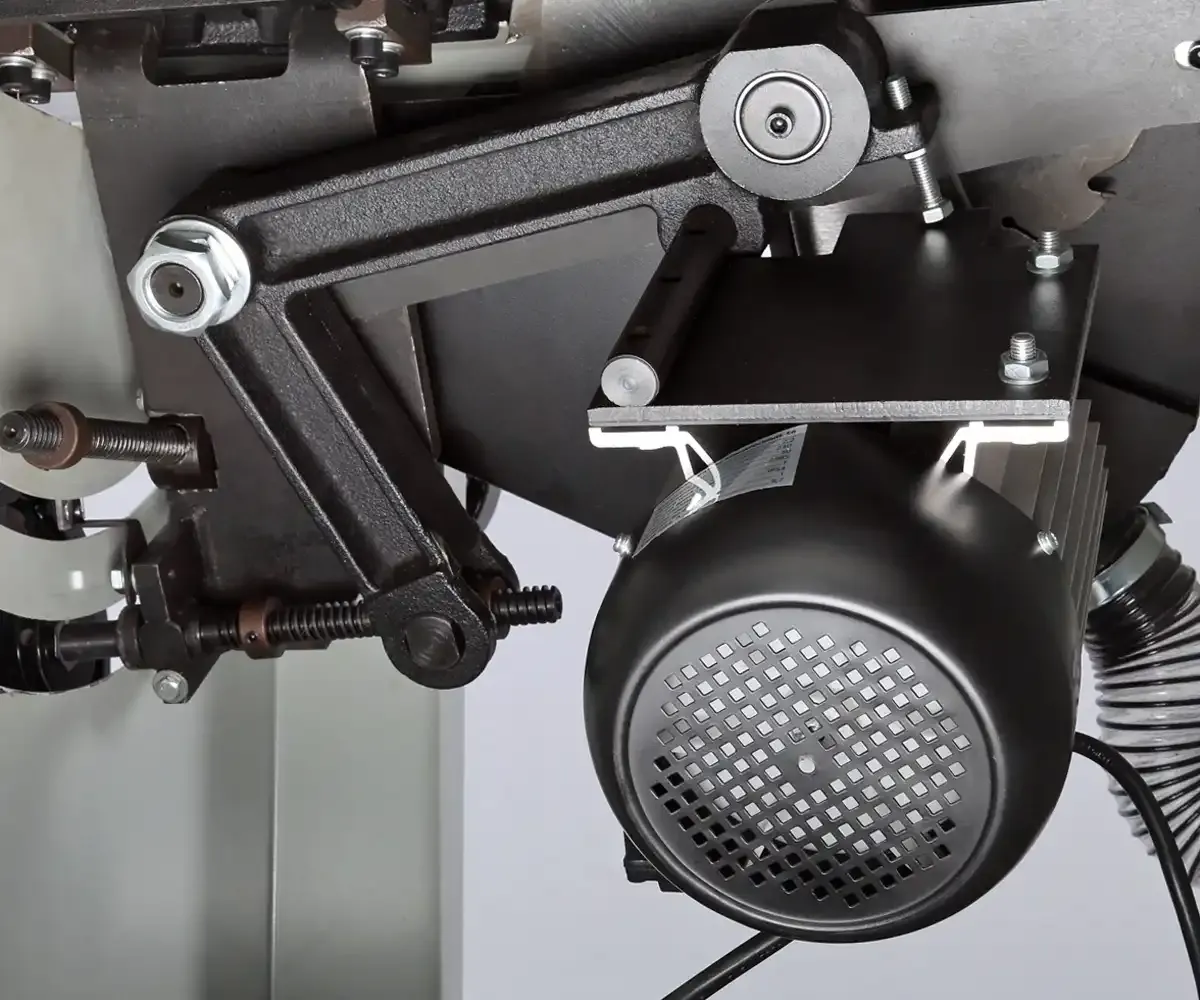

• Асинхронный двигатель мощностью 2200 Вт дает 4750 оборотов в минуту (на холостом ходу).

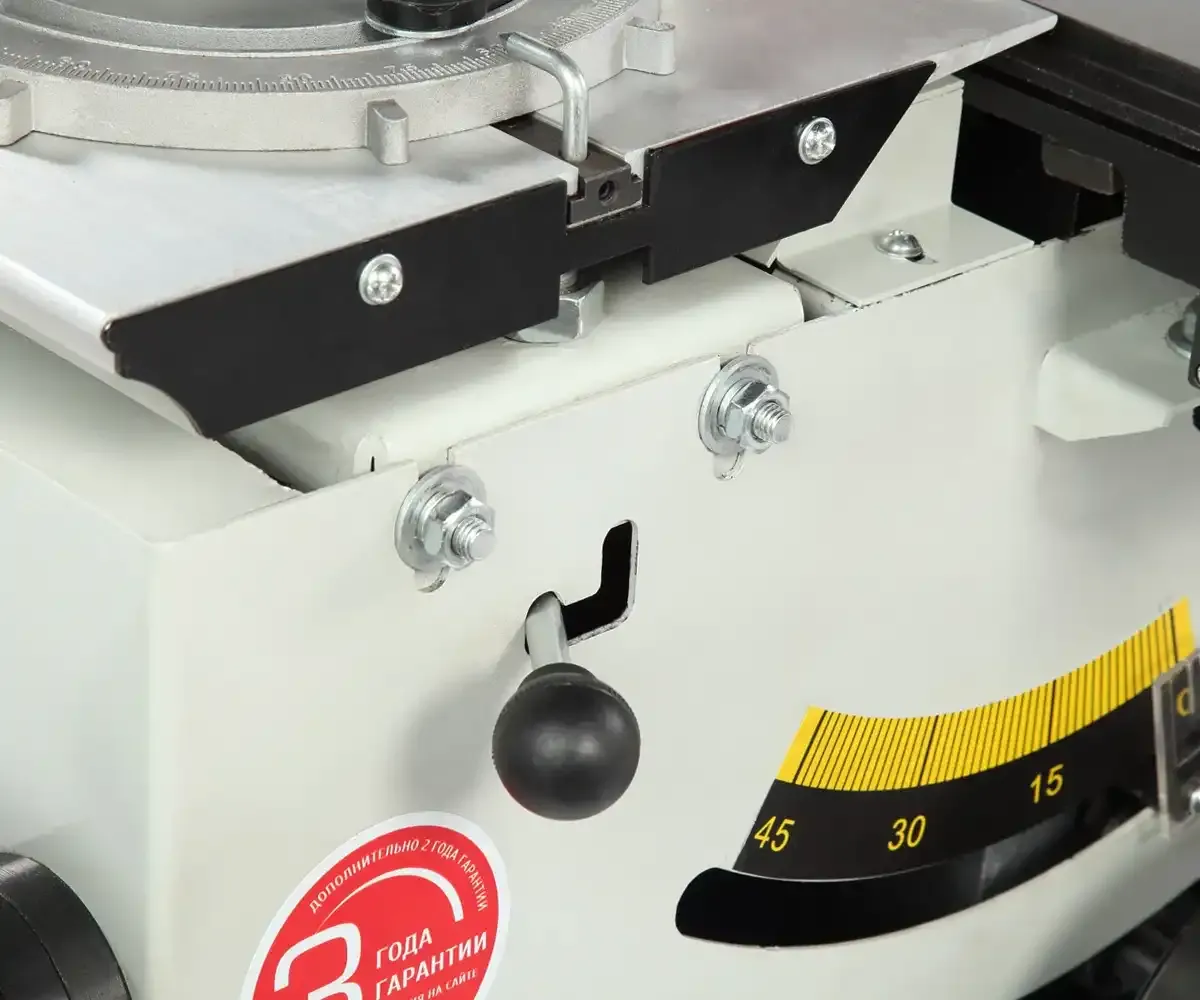

• Высота пропила под углом 90° - 80 мм, 45° - 65 мм. Регулировка угла наклона и высоты пильного диска с помощью маховиков на корпусе станка.
• Надежное позиционирование заготовки при помощи упоров.

Конструкция

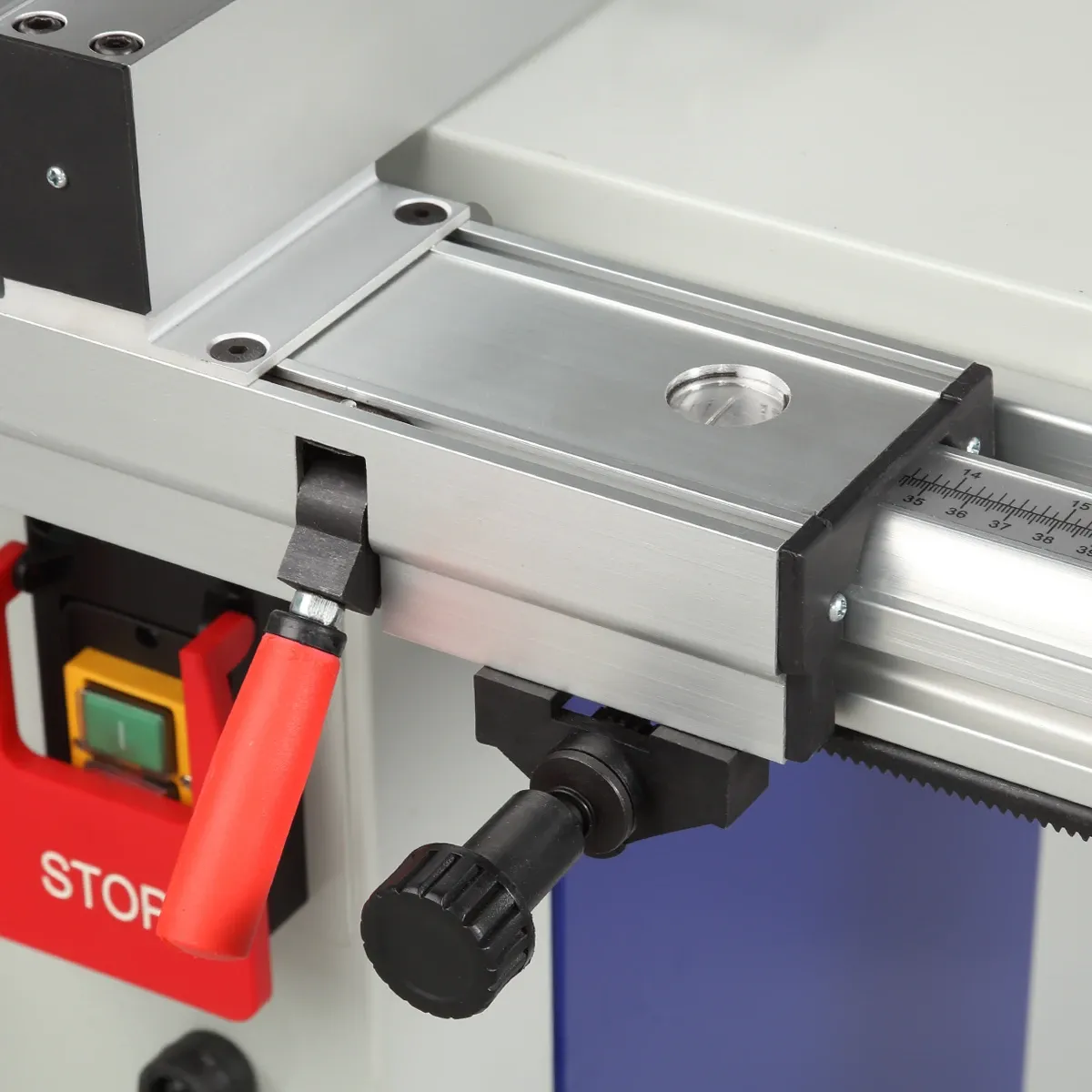

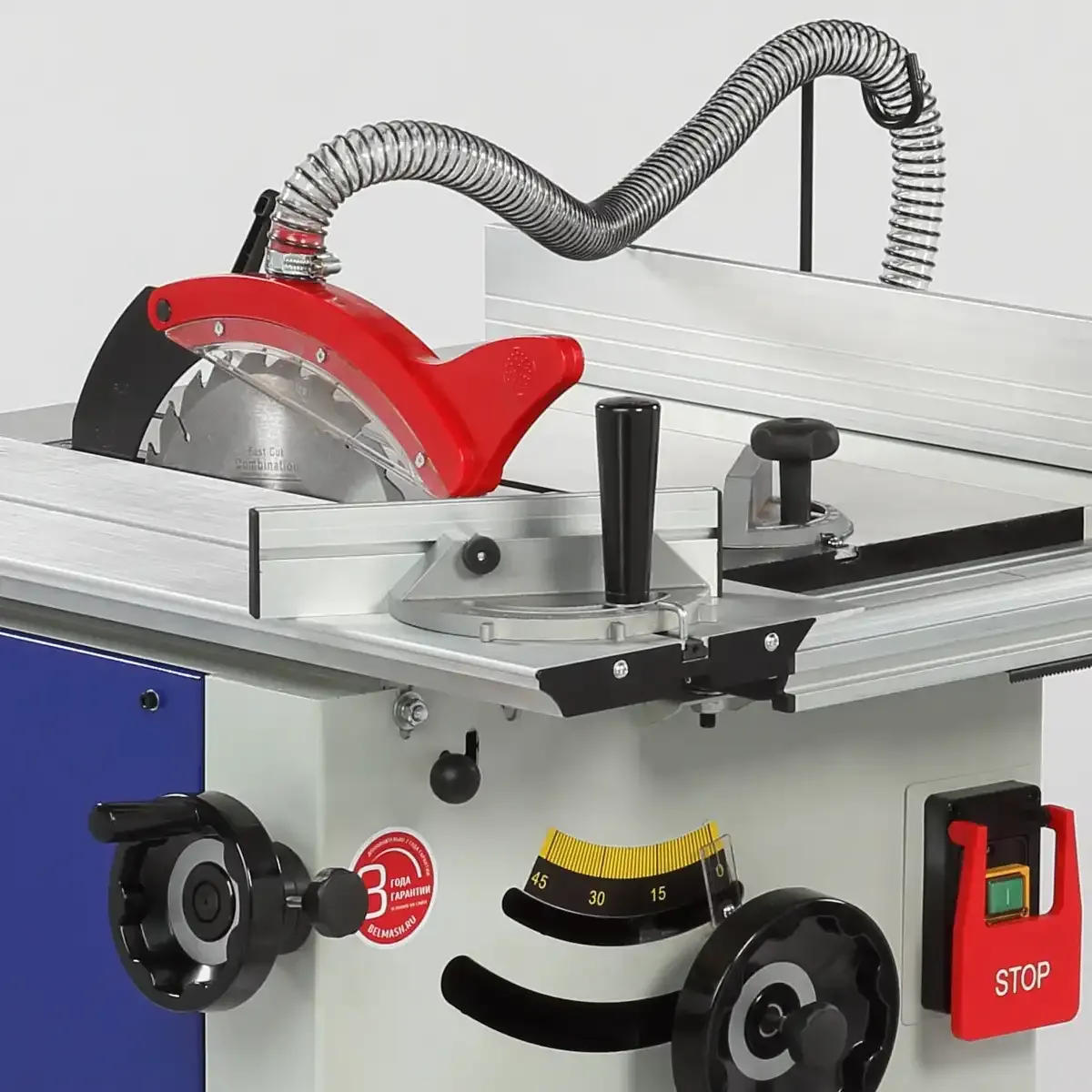

Станок оснащен основным чугунным столом, одним дополнительным столом из листовой стали, подвижным столом из алюминиевого профиля. Основной и подвижный стол имеют по одному пазу для установки угловых упоров или дополнительных приспособлений. Корпус изделия закрытый, изготовлен из листовой стали. Двигатель асинхронный (2200 Вт). Питание осуществляется от двухфазной сети переменного тока напряжением 400 В. На корпус выведены основные элементы управления станком: маховики регулировки подъема/опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. Кроме того, на нем размещены кронштейн для толкателя и патрубок для отведения отходов резания. Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.

BELMASH TS-250ST1000/400 – качественный циркулярный станок с характеристиками, близкими к профессиональным моделям. Идеально подходит для небольшой столярной мастерской.

Смотрите аналогичный станок для сети 230В - BELMASH TS-250ST1000

ХАРАКТЕРИСТИКИ:

• Мощность 2200 Вт
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Диаметр пильного диска 254 мм
• Частота вращения пильного диска 4750 об/мин
• Максимальная ширина распиливаемого материала, при использовании параллельного упора 700 мм
• Посадочный диаметр пильного диска 30 мм
• Диапазон углов наклона пильного диска 0…45 (вправо) °
• Тип ремня Клиновой, А450
• Толщина расклинивающего ножа 2,2 мм
• Тип передачи Ременная
• Максимальная толщина распиливаемого материала при 45° 65 мм
• Высота рабочей поверхности относительно пола 865 мм
• Материал рабочего стола Чугун
• Размер рабочего стола (Д × Ш × Т) 670 × 310 мм
• Тип паза Т-образный
• Размер паза (Ш × В) 19 × 9,5 мм
• Диаметр патрубка пыле/стружкоудаления 98/32 мм
• Максимальная глубина пропила под углом 90º (дерево) 80 мм
• Размер бокового расширения (Д×Ш) 670 × 400 мм
• Материал бокового расширения рабочего стола Сталь
• Размер подвижного стола (Д×Ш) 1000 × 250 мм
• Материал подвижного стола Алюминий
• Размер паза подвижного стола (Д×Ш) 19 × 9,5 мм
• Ход подвижного стола 715 мм
• Материал направляющей параллельного упора Алюминиевый профиль
• Габаритный размер (Д × Ш × В) 1220 × 1700 × 1100 мм
• Масса нетто 109 кг
• Масса брутто 129 кг

КОМПЛЕКТАЦИЯ

• Станок круглопильный 1
• Стол дополнительный боковой 1
• Опора регулируемая стола бокового 1
• Стол подвижный 1
• Вставка пильного стола 1
• Упор параллельный в сборе 1
• Передняя направляющая параллельного упора 1
• Маховик* 2
• Ручка маховика* 2
• Ручка блокировки маховика 1
• Кожух пильного диска (в сборе) 1
• Нож расклинивающий* 1
• Шланг кожуха пильного диска 1
• Держатель шланга кожуха пильного диска 1
• Угловой упор основного рабочего стола 1
• Угловой упор подвижного стола 1
• Ограничитель 1
• Панель основания передняя 1
• Панель основания задняя 1
• Панель основания боковая 2
• Пильный диск (254×30 мм)* 1
• Патрубок для отведения стружки 1
• Хомут для крепления шланга кожуха пильного диска 2
• Толкатель 1
• Штифт блокировки вала 1
• Комплект крепежа 1
• Комплект инструментов 1
• Руководство по эксплуатации 1
• Упаковка 2
