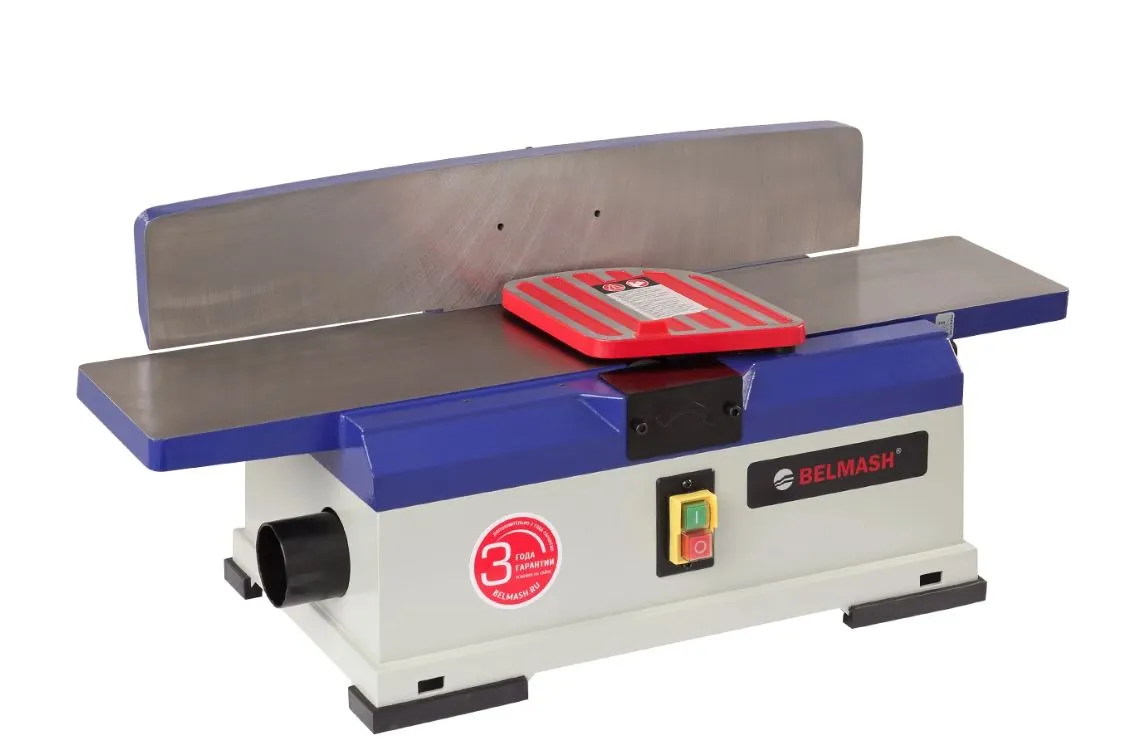

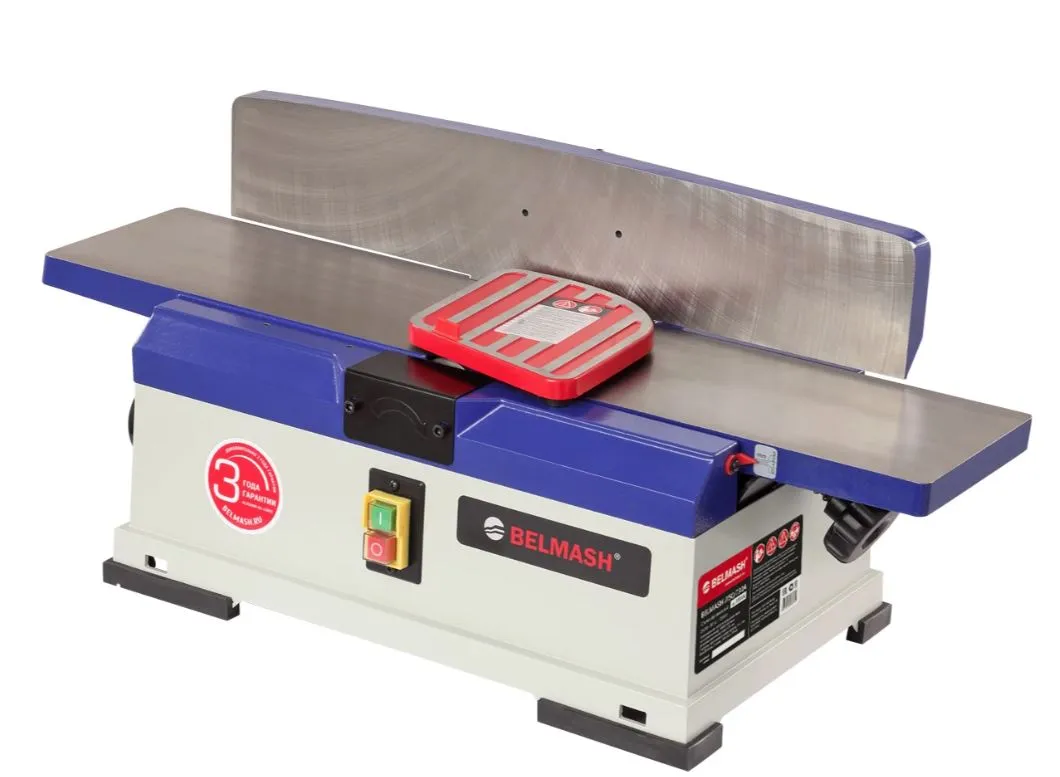

Станок фуговальный BELMASH J150/730AH

Описание BELMASH J150/730AH

Фуговальный станок BELMASH J150/730AH с HELICAL валом предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

1. строгание (фугование) по пласти или кромкам;
2. строгание (фугование) под углом (по ребрам).

Самая компактная модель из линейки фуговальных станков BELMASH. Единственная в настольном исполнении, к тому же укомплектованная коллекторным двигателем мощностью 1500 Вт, который позволяет Helical валу развивать скорость вращения в 10000 оборотов в минуту. Рабочие столы и параллельный упор выполнены из чугуна. Основание станка изготовлено из алюминия.

В качестве привода используется асинхронный электродвигатель. Вращение от двигателя к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины.

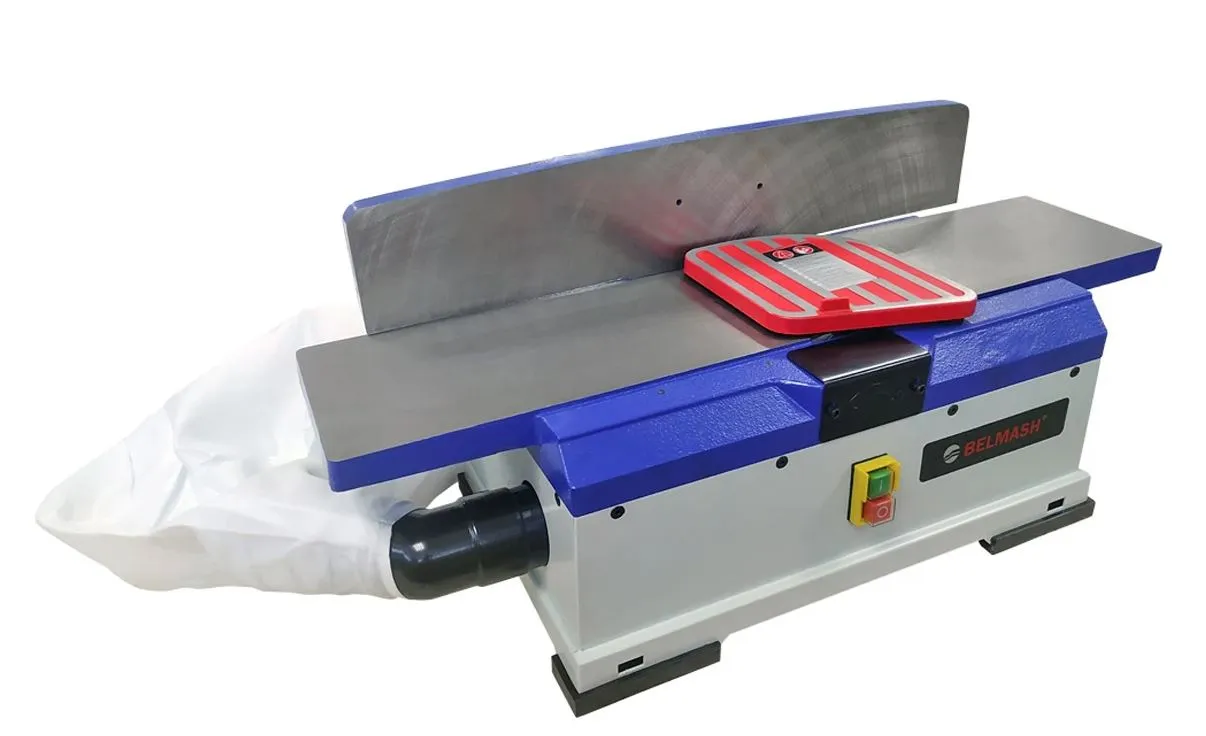

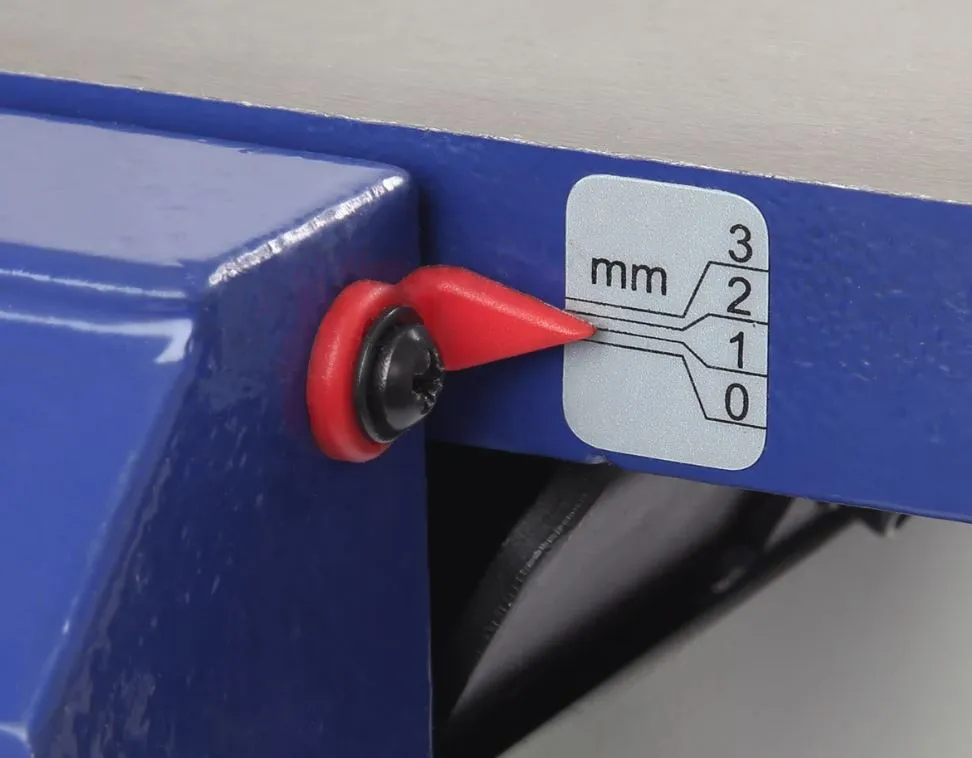

Для точной регулировки глубины фугования на станке размещена шкала с указателем. Станок имеет собственное устройство стружко и пылеудаления с объемом мешка-стружкосборника 70 литров. Не выполняйте фугование изделий короче 200 мм (во избежание отдачи заготовки), уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

ХАРАКТЕРИСТИКИ:

• Мощность 1500 Вт
• Тип строгального вала с валом helical
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Коллекторный
• Частота вращения ножевого вала 10000 об/мин
• Максимальная ширина строгания 155 мм
• Размер строгальных столов (Д × Ш) 730 × 160 мм
• Диапазон углов строгания с помощью параллельного упора -45…+45 °
• Количество ножей на валу 14 шт.
• Размер ножей (Д × Ш × В) 15 × 15 × 2,5; R150 мм
• Максимальная глубина строгания 3 мм
• Тип ремня Поликлиновой (170J / 140J)
• Диаметр режущего вала 50 мм
• Тип передачи Ременная
• Диаметр патрубка пыле/стружкоудаления 60,5 мм
• Размер стружкосборника (Д × В) 350 × 725 мм
• Материал рабочих столов Чугун
• Длина подающего стола 343 мм
• Длина приемного стола 345 мм

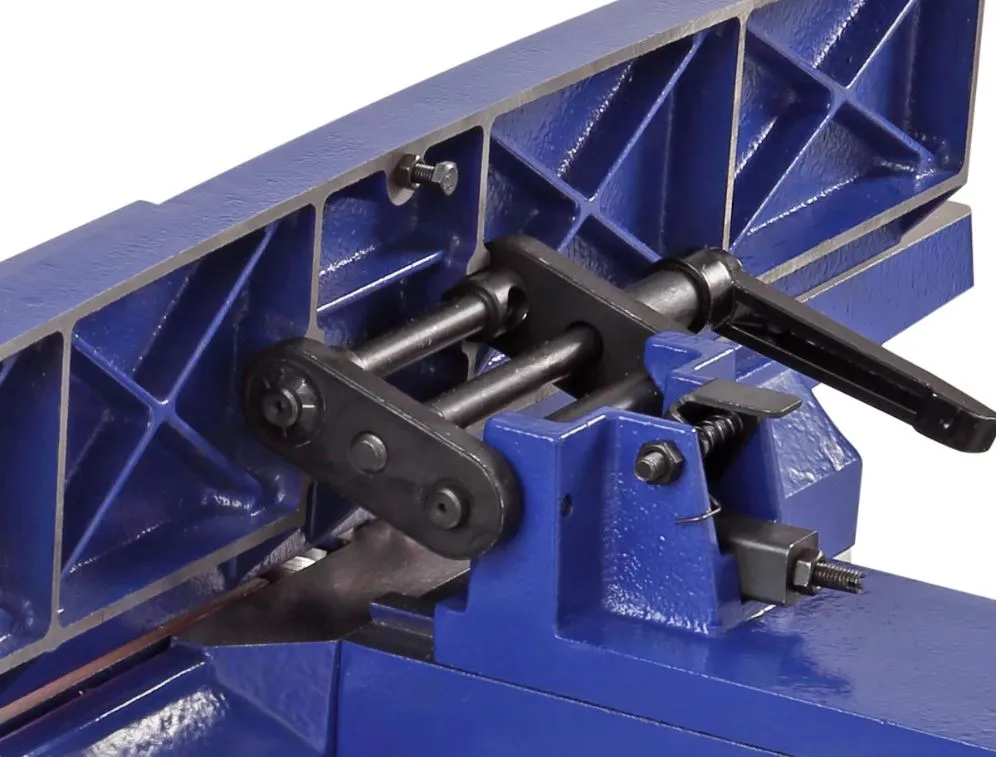

• Размер параллельного упора (Д × В) 580 × 110 мм
• Материал параллельного упора чугун
• Общая длина строгальных столов 730 мм
• Габаритный размер (Д × Ш × В) 1350 × 680 × 350 мм
• Размер упаковки (Д × Ш × В) 840 × 380 × 280 мм
• Гарантийный срок 12 мес.
• Страна происхождения Китай
• Масса нетто 29 кг
• Масса брутто 31 кг

КОМПЛЕКТАЦИЯ

• Станок фуговальный 1
• Параллельный упор 1
• Рукоятка фиксации угла наклона параллельного упора 1
• Каретка параллельного упора 1
• Кронштейн каретки параллельного упора 1
• Пружина 1
• Рукоятка фиксации положения параллельного упора 1
• Блок зажимной 1
• Фильтр-мешок 1
• Патрубок стружкоотвода 1
• Упор для рук 2
• Толкатель 1
• Комплект ключей 1
• Комплект крепежа 1
• Руководство по эксплуатации 1
• Упаковка 1
