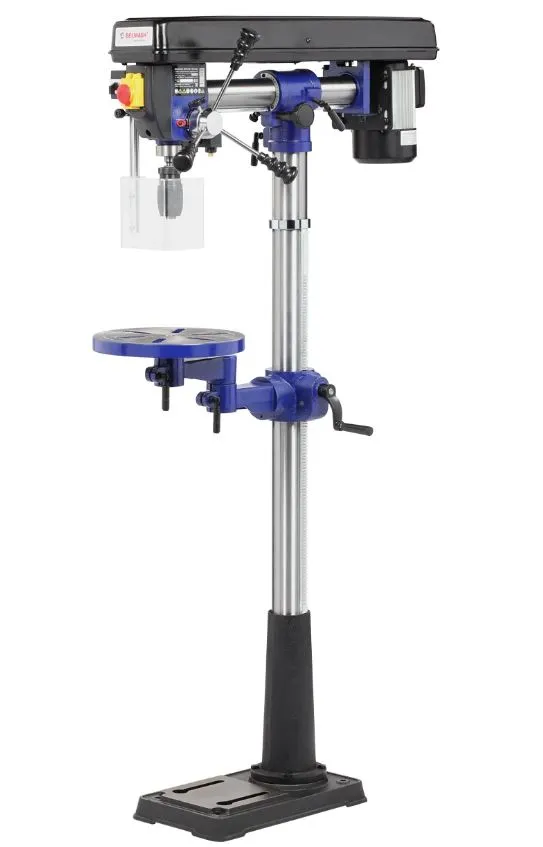

Станок сверлильный радиальный BELMASH RDP430-16F/380

Описание BELMASH RDP430-16F/380

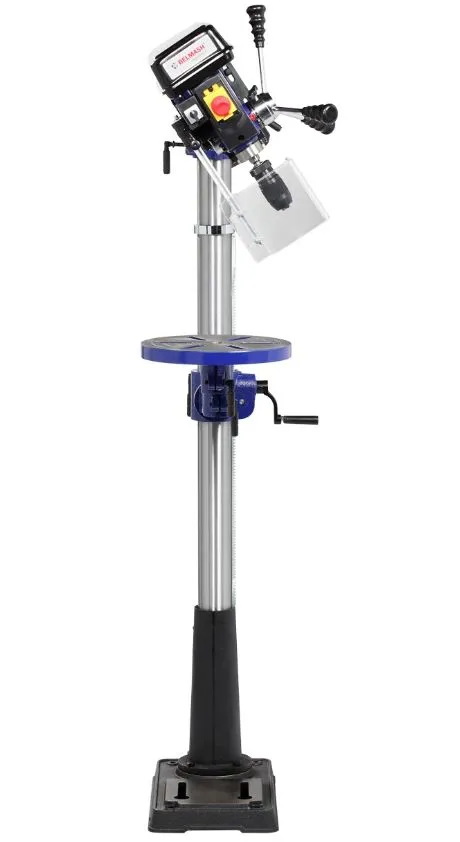

Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования. Модель RDP430-16F/380 является радиальной, то есть возможны вращение сверлильной головки относительно вертикальной оси (360 град.), наклон относительно горизонтальной оси (45 град. вправо, 90 град. влево) и есть ход по горизонтали. Стол, опора и корпус сверлильной головки выполнены из чугуна.

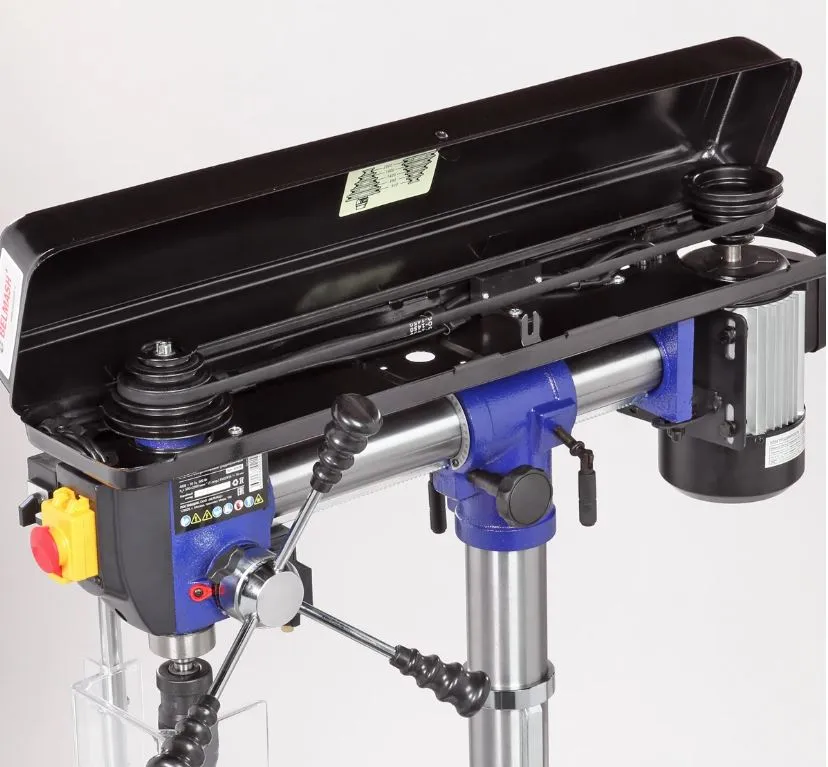

Двигатель асинхронный, мощность 600 Вт. Станок рассчитан на подключение к трехфазной сети 400 В. Имеется пять ступеней скорости шпинделя (от 500 до 2500 об./мин.). Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.

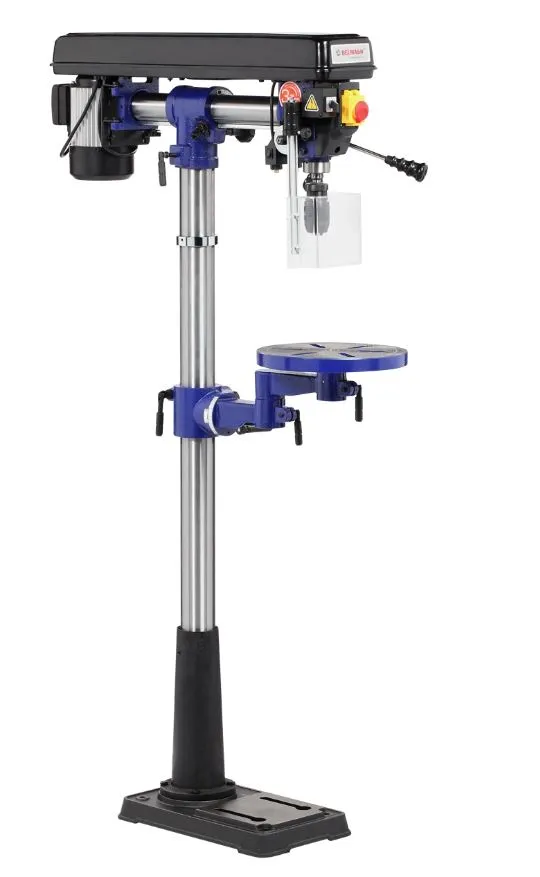

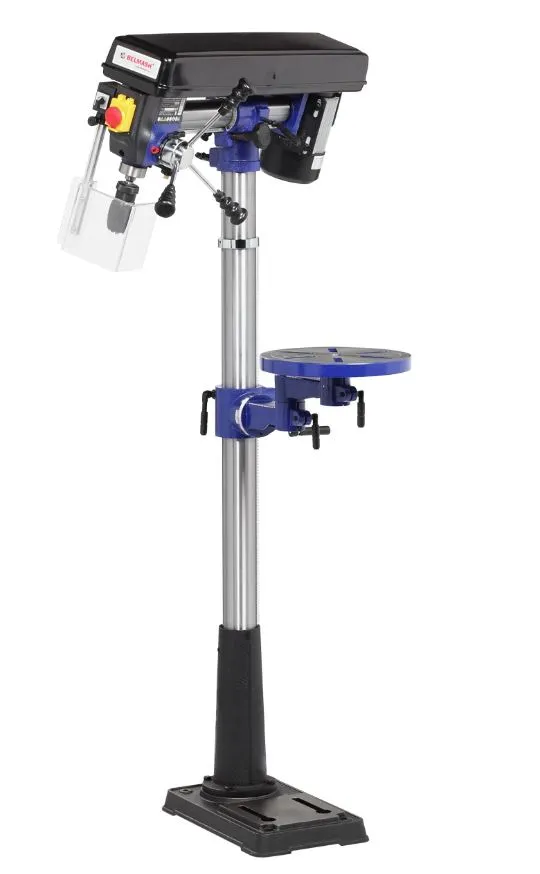

Станок один из самых высоких в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм, между шпинделем и основанием - 1300 мм. Заготовку можно крепить как к рабочему столу, так и к основанию. В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Рабочий стол (диаметр 300 мм) имеет регулировку по высоте, возможность как наклона (-45…+45°) и поворота.

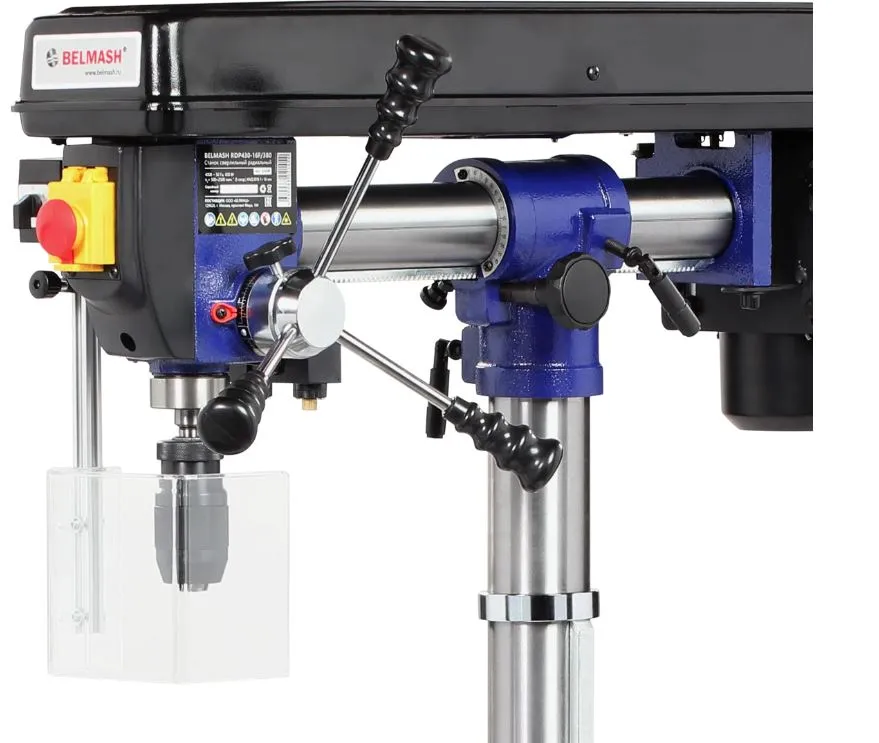

Ход пиноли (80 мм), настраивается с помощью шкалы, расположенная на рукоятке регулировки глубины сверления. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

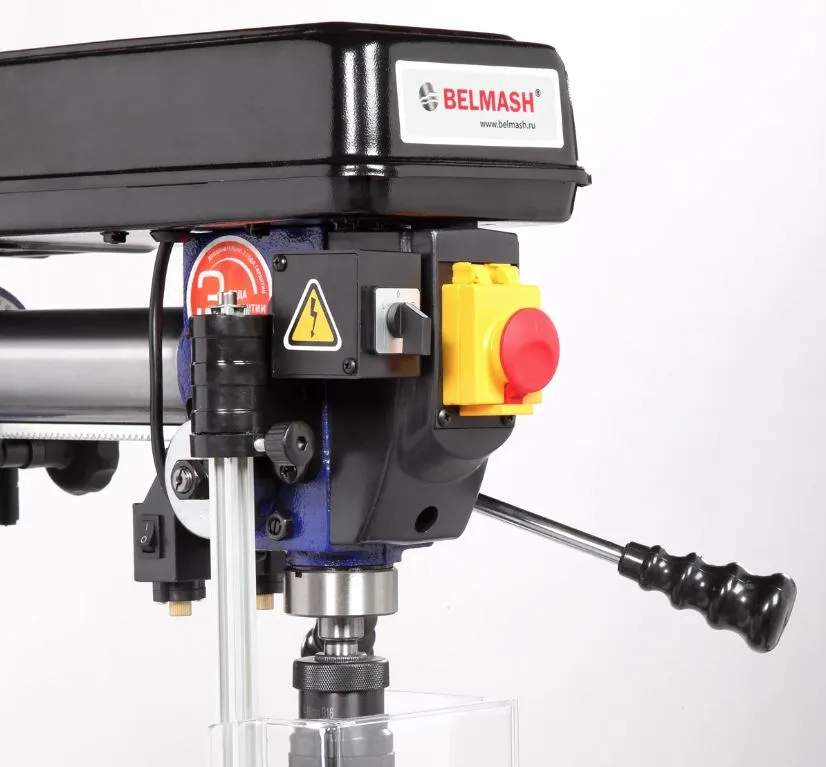

Управление станком осуществляется кнопками «пуск» и «остановка», выключатель снабжен крышкой. Станок оснащен реверсом, что позволяет использование как "левых", так и "правых" сверл, нарезать как "правую", так и "левую" резьбу, а также выкручивать сверло при закусывании в заготовке. В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.

Характеристики

• Мощность 600 Вт
• Напряжение питающей сети 400 В
• Частота тока 50 Гц
• Тип электродвигателя Асинхронный
• Реверс есть
• Частота вращения шпинделя 500/890/1400/1900/2500 об/мин.
• Диаметр хвостовика зажимаемого инструмента 1÷16 мм

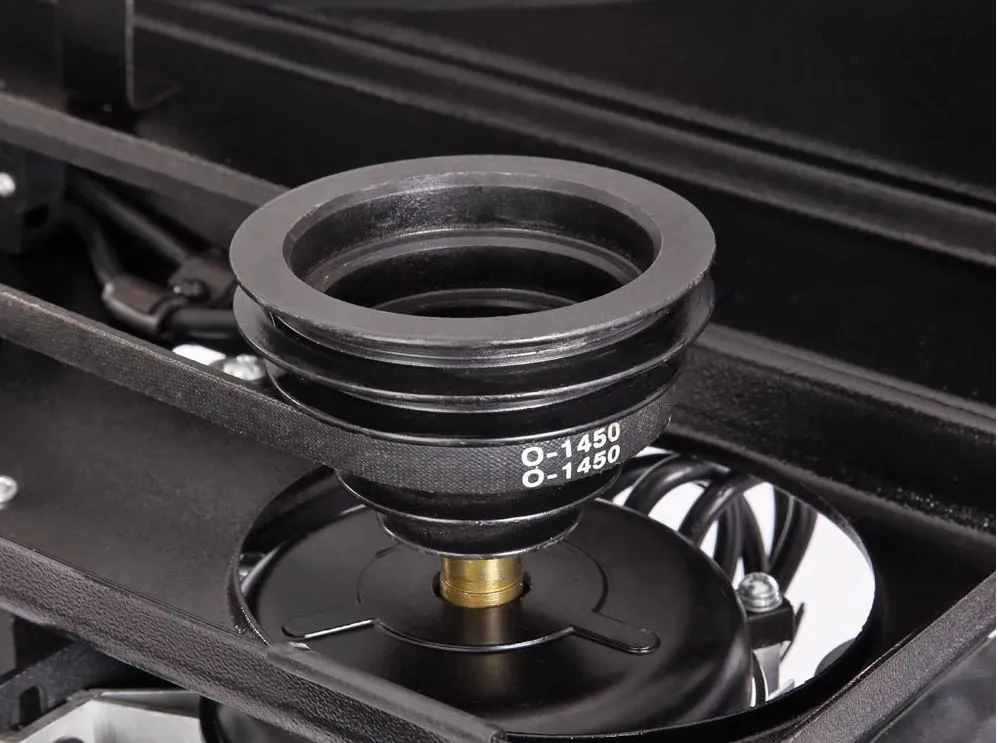

• Тип ремня клиновой, О-1450
• Тип передачи Ременная
• Материал рабочего стола чугун
• Размер рабочего стола (Д × Ш × Т) 300 × 300 мм
• Размер основания 450 × 270 мм
• Угол наклона стола -45…+45 °
• Количество скоростей шпинделя 5
• Конус шпинделя КМ2
• Тип патрона Быстрозажимной
• Максимальный диаметр сверления в дереве 50 мм
• Максимальный диаметр сверления в стали 16 мм
• Ход пиноли шпинделя 80 мм
• Максимальное расстояние между шпинделем и столом 740 мм
• Максимальное расстояние между шпинделем и основанием 1300 мм
• Материал основания станка чугун
• Расстояние шпиндель-колонна 145÷430 мм
• Наклон сверлильной головки 45 (вправо) ÷ 90 (влево) °
• Поворот сверлильной головки относительно колонны 360 °
• Лазер - указатель есть
• Посадка патрона B16
• Габаритный размер (Д × Ш × В) 1070 × 1070 × 1630 мм
• Размер упаковки (Д × Ш × В) 1585 × 495 × 260 мм
• Гарантийный срок 12 мес.
• Масса нетто 55 кг
• Масса брутто 61 кг

Комплектация

• Кронштейн стола 1 1
• Кронштейн стола 2 1
• Опора станка 1
• Механизм подачи 3
• Рукоятка-фиксатор 4
• Ручка подъема/опускания рабочего стола 1
• Патрон быстрозажимной 1
• Экран защитный 1
• Направляющая защитного экрана 1
• Сверлильная головка в сборе
• Колонна с рейкой и фланцем в сборе
• Стол рабочий
• Колодка 1
• Выколотка (расклиниватель) 1
• Тиски (75 мм) 1
• Комплект крепежа 1
• Ключ шестигранный 3
• Руководство по эксплуатации 1 Упаковка 1
